عطل غريب جدا فى تليفزيون دايو 14 بوصة

khalilgamal · #1 2021/04/24, 06:58 AM

عطل فى تليفزيون دايو 14 بوصة موديل DTC - 1472 العطل راسى الجهاز ايسى الرأسى بايظ والدايود بتاع التغذية خط ال 48 فولت بايظ برضه رقم الايسى TDA8356 بيشتغل بتغذية من اللاين 48 و 16 فولت يعنى 2 تغذية بعد تغيير العناصر التالفه اشتغل لكن الصوره كلها شغاله فى ثلث الشاشة العلوى فقط وباقى الشاشة سوداء بيانات ايسيهات الجهاز بور STR5707 بروسسور TDA8374A

حافظ السويد · #2 2021/04/24, 12:50 PM

هل يوجد جهد16 فولت على الطرف3
وجهد45 فولت على الطرف6

في ايسي الفريتكال
تاكد واخبرنا

khalilgamal · #3 2021/04/24, 03:36 PM

موجودين كل الفولتيات تمام وتم فحص كل مكونات الدائرة بدقه وعلى ما اعتقد ممكن تكون مشكله فى سيرفيز مود لو حضرتك تقول طريقة فتح السيرفيز مود نجرب واوافيك بالتفاصيل والنتائج

khalilgamal · #4 2021/04/26, 11:55 PM

فينك ياهندسه (حافظ السويد )

حافظ السويد · #5 2021/04/27, 12:02 AM

السرفيس ليس له علاقة
بما ان الجهاز جاء بعطل فريتكال ووجدت في دارة الفريتكال معطوبة
تاكد من كافة المقاومة في دارة الفريتكال

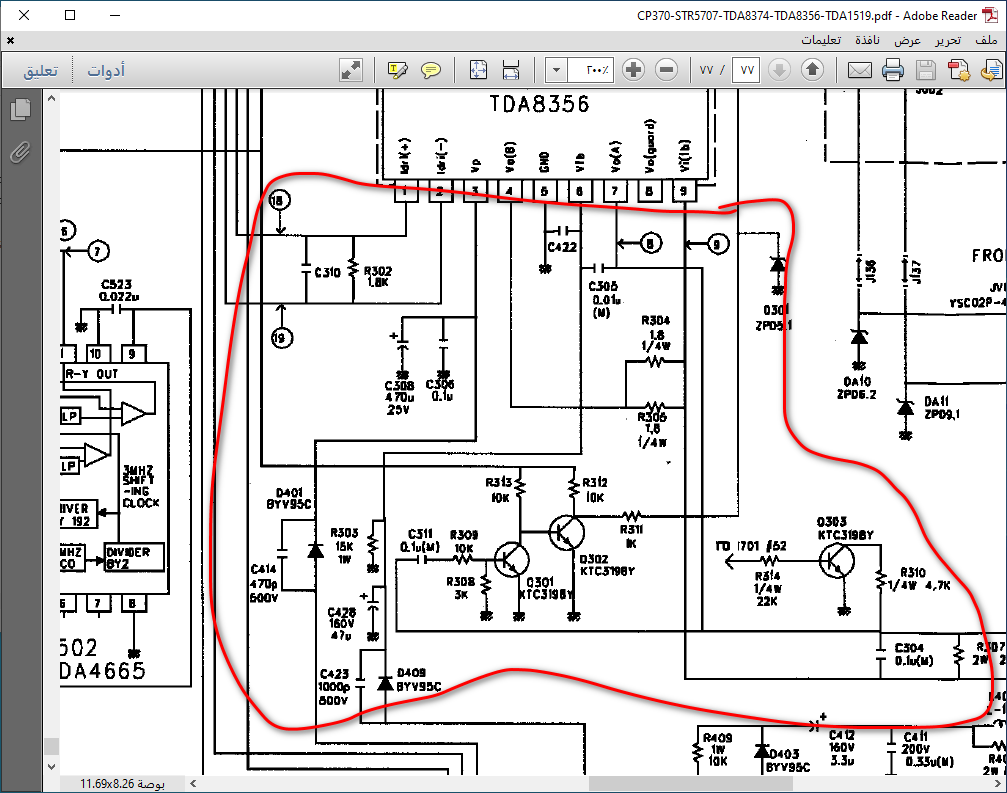

اليك صورة لمخطط دارة الفريتكال
تاكد من قيم المقاومات فيها جيدا
عليك فصل طرف من كل مقاومة كي تقيس بشكل صحيح

khalilgamal · #6 2021/04/27, 12:42 AM

تمام هراجع وابلغ حضرتك وشكرا على اهتمامك وكل عام وانتم بخير

khalilgamal · #7 2021/04/27, 05:19 PM

استأذن حضرتك فى مخطط الجهاز كامل

khalilgamal · #8 2021/04/27, 06:10 PM

راجعت على كل مقومات ومكونات الدائرة كلها تمام وبصراحة انا مازلت شاكك فى السيرفيز مود

حافظ السويد · #9 2021/04/27, 11:23 PM

هذه طريقة الدخول الى السرفيس
مترجمة من الروسية الى العربية
يتم إجراء جميع التغييرات في الخدمة فقط من خلال وحدة تحكم خاصة. يمكنك الدخول من رمز التحكم عن بعد العالمي MAK 2002 maxi 1239. زر خدمة الإدخال والإخراج 1- - / - ضبط حجم الإطار -V و + V مع الضغط على الزر SHIFT ؛ توسيط عمودي -P و + P مع الزر SHIFT مضغوط ؛ أزرار توسيط أفقية DEC و LOCK أثناء الضغط باستمرار على زر SHIFT يتحكم AGC في 1- / - و2- / - مع الضغط على الزر SHIFT على أزرار S-COR A (أحمر) و B (أخضر) أثناء الضغط باستمرار على SHIFT زر V-SLOP أزرار C (أصفر) و D (أزرق) مع ضغط SHIFT R على أزرار TV / SAT و ERASE ، يتم الضغط على أزرار SHIFT G RADIO و M / S مع الضغط على SHIFT B LNB وضغط H / V مع الضغط على زر SHIFT LOCK لبدء الضبط التلقائي للتركيز البؤري التلقائي خرج الطاقة

Bouzayan · #10 2025/03/19, 01:39 AM

أعاني من نفس المشكل في نفس الجهاز.جزاك الله خيراً أخي ان وجدت حلا أخبرني
