لوحة التجارب ... (Breadboard)

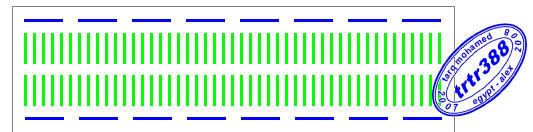

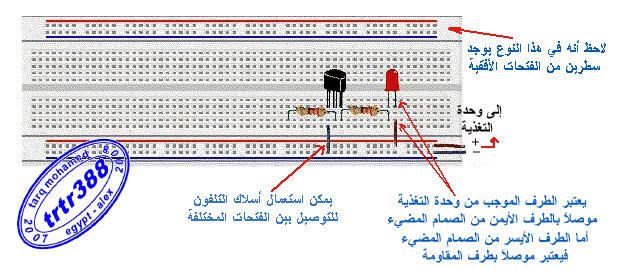

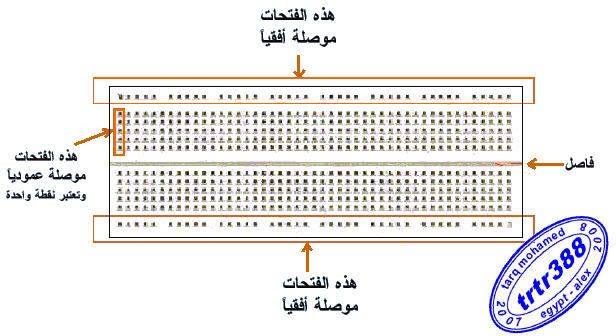

السلام عليكم ورحمة الله وبركاتة مرحبا اخوانى لوحة التجارب ... (Breadboard) تستعمل لوحة التجارب (breadboard) لإجراء التجارب واختبار الدوائر الإليكترونية. وهي توفر الكثير من الجهد والوقت حيث يمكننا تركيب أجزاء الدوائر بدون لحام. كما هو واضح في الشكل التالي هناك العديد من الفتحات التي يمكن تركيب أجزاء الدائرة الإليكترونية فيها.  لو أزلنا الطبقة البلاستيكية العازلة في أعلى لوحة التجارب لوجدنا شرائط معدنية مرتبة كما في الشكل التالي:  كل واحد من هذه الأشرطة المعدنية نقطة توصيل مستقلة. فإذا وصلت أجزاء الدائرة لأي شريط معدني واحد فتكون موصلة ببعضها. الأشرطة المعدنية الموضحة باللون الأزرق تستخدم عادة لربط البطاريات ومصادر التغذية أما الشرائط المعدنية المستخدمة باللون الأخضر فتستعمل لتوصيل أجزاء الدائرة مثل المقاومات و الترانزستورات وغيرها كما هو موضح بالشكل التالي  انتهى .. نرجو الفائدة للجميع ولا تنسونا من صالح الدعوات دمتم سالمين منقول
----------------------------
