[المهندس رجب غريب]

"اللهم لا تؤاخذني ما يقولون ، واجعلني خيرا مما يظنون ، واغفر لي ما لا يعلمون

" كلمات كان يقولها الصديق الأكبر ،

أبو بكر -رضي الله عنه- عندما يمدح ويثنى عليه ، نسأل الله

العلي القدير أن يجعلنا على نهجهم سائرين ولآثارهم مقتفين ،

وأن يجمعنا برحمته معهم في جناته جنات النعيم.
لكل ناجح له ألف تقليد .
وتقليد الشكل سهل ..
أما المضمون فمن المستحيل تقليده ...


أقدم لكم اليوم

ويقسم هذا الموضوع الى قسمين هما
تقدرالان تستقبل قمر استرا 1 19 شرق
البعد البؤرى لاى طبق استقبال وحساب البعد البؤري focal point
لكي تحصل علي اشارة 100 % من الطبق




لاستقبال كل ترددات قمر استرا 1 فى الموقع 19.2

القمر الوحيد اللى فى المدار الذى لا يصلح معة طبق بقطر 240 سم

و هنا بمصر يمكن استقبال اكثر من ترددات القمر بطبق بقطر 240 سم

PRIFIX

كما بالصور





وفى مكان ساحلى زى السويس والاسكندريه او بورسعيد

اختيار المكان الصحيح لتثبيت هوائى الستقبال

كما يجب أن يتم تثبته تثبيتا جيدا

حتى لا يتأثر بالتيارات الهوائية

ولفنى ذو كفاءة عالية

هيشتغل تمام التمام ان شاء الله

هناك اقمار تقع فى منطقنا الجغرافية التي نحن بها خارج نطاق

تغطيتها وبالتال يصبح امر استقبالها ضرب من المستحيل

والشق الثاني حول بعض الترددات والحزم التي يصعب

استقبالها فيه كلام يقال

اولا على اغلب الاقمار حزم وترددات تكون موجهة الى مناطق

واقاليم بشكل خاص اما لاسباب فنية او تجارية وماشاكل

فعلى سبيل المثال لا الحصر قناتي ميلان والانتر وقناة

tpsstar على قمر الهوتبرد
فانت

تدخل تردد هذه القنوات ولاتجد اشارة مع ان القمر يستقبل عندك بشكل قوي

وقوي جدا والسبب كما ذكرنا تخصيص هذه القنوات لمناطق

دون الاخرى

ولمعالجة
هذه المشكلة لايوجد امامنا الى حل واحد وهو تكبير قطر الطبق

واعني هنا 240

سم ومافوق لنتمكن من استقبال هذه القنوات وفي بلاد الشام

مثلا تستقبل قناة

tpsstar بطبق قطره 240 سم وبصورة واضحة جدا

ضعف الاشارة وتشويش الصورة

عدم ضبط الطبق بشكل جيد باتجاه موقع القمر

(اي ان الطبق يلتقط اشارة القمر وهوا ليس مضبوطا عليه 100%)

نقوم

بضبط الطبق على القمر بشكل جيد عن طريق وضع اقل تردد

قوة وضبط الطبق على

اساسه وبهذا ان كان هذا التردد السيئ اعطى اشارة قوية فما

بالك بالترددات

القوية وهكذا نعرف اننا على المدار الصحيح للقمر

والطبق ليس به اى تعريجات اوخبطات واهم شىء لا يكون بة

لحام فى منتصف الطبق وثانيا العدسة المستخدمة يجب ان

تكون معامل الشوشرة بها اقل من 3 db والجهاز المستخدم فى

ظبط الاشارة فتوجد اجهزة بطيئة فى لقط الاشارة وذلك الاجهزة

العمل عليها غير مجدى وتوجد اجهزة سريعة فى لقط الاشارة

مما يعطى هذا ناتج افضل فى العمل فى ازرع الطبق البعد البؤري

بين العدسة وبؤرة طبق الاستقبال وهذة المعادلة تقدر تحسب

بها البعد البؤرى لاى طبق استقبال





البعد البؤري بين العدسة وبؤرة طبق الاستقبال وهذة المعادلة تقدر تحسب بها البعد البؤرى لاى طبق استقبال
حساب البعد البؤري focal point



البعد البؤري f = (مربع نصف قطر الطبق) مقسوم على
( 16 x العمق )
Focal length = f البعد البؤري
Depth = c ( العمق )
Diameter = D (نصف قطر الطبق )
f = ( D x D ) / ( 16 x c )

ولمعرفة منتصف الطبق يجب قياس قطر الطبق بشكل دقيق ويجب
ان يكون القياس من الحواف الداخلية حصرا

فلنفترض القطر 240 سم

ويجب ان نقوم بقياس عمق الطبق بشكل دقيق ايضا

ولنفترض العمق هو 24سم
الان طريقة حساب البعد الؤرى

نضرب القطر بنفس الرقم يعني

240*240 = 57600

الان نضرب العمق بالرقم 16

24*16 = 384

الان نقوم بتقسيم الناتج الاول على الناتج الثاني مثلا

57600 / 384 = 150

الناتج هو الرقم 150 سم يجب ان يكون البعد البؤرى للطبق هذا
وهذه النظرية هي النظرية الصحيحة والمعتمدة الى تاريخنا هذا

وممكن ان تجد زيادة واحد سم احيانا او نقص واحد سم

والسبب يعود لقالب التصنيع او لسوء التحميل والنقل

لكي تحصل علي اشارة 100 % من الطبق




يكون ذلك علي اربعة مراحل
اولا - قم بالكشف على إشارة النايل سات على التردد
11747 عمودي 27500
ثم وانت واقف على نفس التردد اذهب للعرب سات
لو إعطى نفس نسبة الإشارة الموجودة على النايل سات يبقى كدة الطبق مضبوط بنسبة 75 %

ثانيا - قم بالكشف عن إشارة القمر التركي سات 42 درجة شرقا أذا التقطت اشارة القمر وكانت الاشارة عالية نوعا ما وقوية يبقى الطبق مظبوط بنسبة 85 %

ثالثا - قم بالذهاب إلى قمر استرا 19.2 درجة واكشف عن التردد 11739 عمودي 27500
لازم تلتقط إشارته وتكون الاشارة متوسطة

رابعا - تحرك الى الغرب قليلا وشاهد اشارة القمر تليستار 12 على التردد 11123/ 18386/افقى ولنا هنا وقفة لاحظ اشارة هذا التردد ثم حرك القطعة الفوجى يمينا ويسارا برفق وكذلك الى اعلى واسفل ومع كل حركة للقطعة لاحظ الاشارة حتى تصل الى اعلى درجة للاشارة ثم قم بربط القطعة جيدا ولا تلمسها بعد ذلك

ثم تحرك الى الغرب اكثر ولاحظ اشارة القمر nss_7 الموقع

22 غرب على التردد 12674/20255/افقى 4/3 ثم تحرك الى

الغرب رويدا رويدا الى القمر هسبا سات على التردد 12380/

27500/راسى الباقة الاسبانية ولاحظ اشارتة وفى كل مرة اذا

احتجت لتحريك البولار لابد من ان تاخذ لمحة سريعة على

الاقمار عرب سات 2 والتركى سى والنايل سات
وتلاحظ مستوى الاشارات


وهكذاالطبق مضبوط 100 %







بطبق بقطر 180سم




انما لو فى وسط الجمهورية هيشتغل بس مش بنفس الكفاءة

خير دليل التجربة العملية




اصبح الان استقبال باقات كثيره من هذا القمر باقطار اطباق تبدا من 90 سم للمدن العربيه

والقطر المستخدم فى دول الخليج والجزيره العربيه من قطر

120 سم الى 150 سم مع ارتفاع

الاشاره المستقبله الان من الحزمه العرضيه للقمر Astra 1M

1 واستقبال ترددات الباقه الالمانيه البرميره

إليك الطريقة بالتفصيل
لإستقبال القمر
إذا كنت تمتلك نظام متحرك
وإذا كنت تمتلك نظاماً ثابتا



الباقات التى تلتقط الطبق لقمر استرا 19 شرق



هذا الموقع المداري
يسكن به خامسة أقمار وليس قمر واحد

الاقمار الآتية
الأول - Astra1L
الثاني- Astra-1kR
الثالث -Astra-1m
الرابع-Astra-2Cالخامس- Astra1H
والترددات التي تستقبل
في أرض المحروسة ام الدينا
هي قليلة للغاية




Astra-2C









































والأقمار المذكورة والتي نستقبلها
لا نستقبل كل الباقات عليها
ولكن بعض القنوات فقط
ومعظمها مشفر
وتابع لباقة Sky Digital الإنجليزية


هى باقة فرنسية عملاقة وتعتبر اكبر ثانى باقة اوربية من حيث عدد القنوات بها والباقة تعمل بالقمر استرا الموجود بالموقع المدارى 19 شرق
مجموعة قنوات Canal+كنال بلس
هى مجموعة قنوات تضم اشهر القنوات الرياضية والسينمائية وغيرها
لإستقبال
القنوات المجانية المفتوحة
ومشفر


قنوات M6
قنوات منوعة تقدم الافلام والموسيقى وغيرها



الباقة تعمل بالقمر استرا والقمر تستقبل بعض من تردداته بطبق استقبال لايزيد عن 100سم
اما اغلب القنوات الموجودة بالباقة فيلزم استقبالها اطباق استقبال لاتقل عن 180سم بالقاهرة وشمال مصر ويزيد الطبق كلما اتجهنا للجنوب

بطاقة التعريف

اسم الباقة
CanalSat

الاسم اللباقة
CANAL SATELLITE

الدولة
فرنسا



بطاقة التعريف

اسم الباقة
CanalSat

الاسم السابق للباقة
CANAL SATELLITE

الدولة
فرنسا

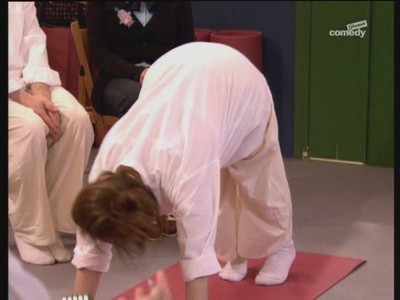

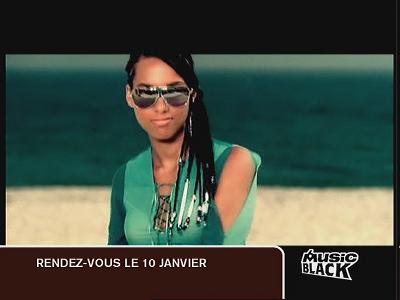

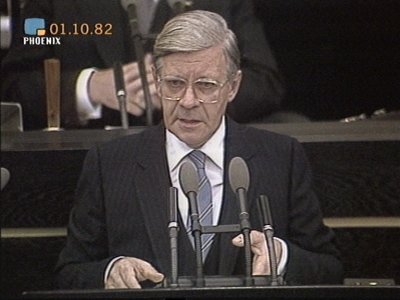

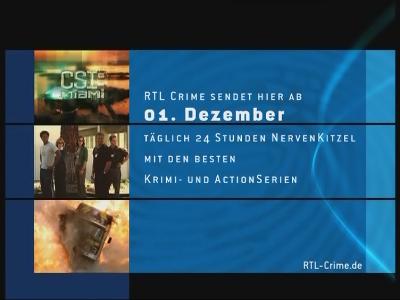

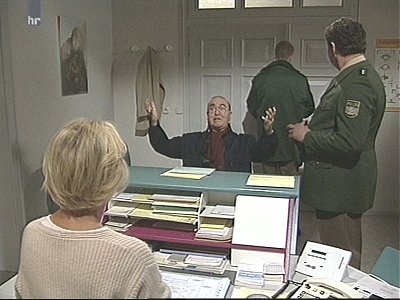

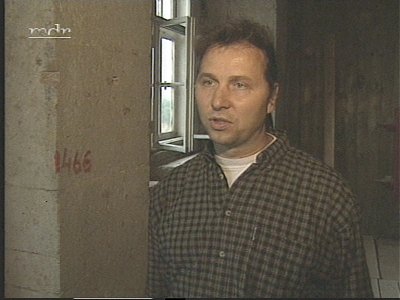

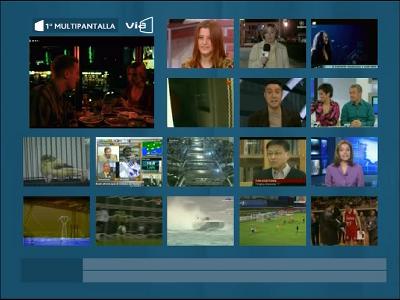

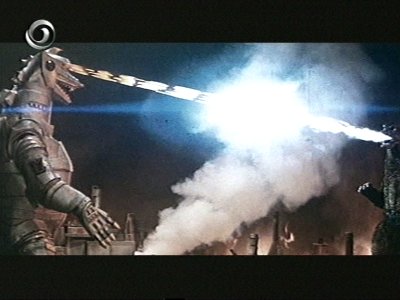

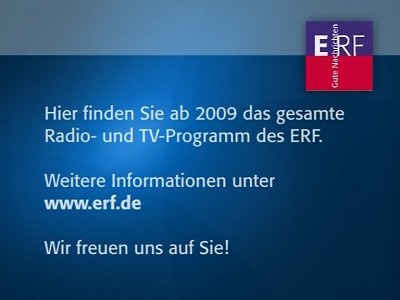

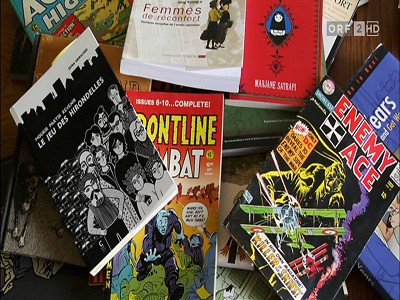

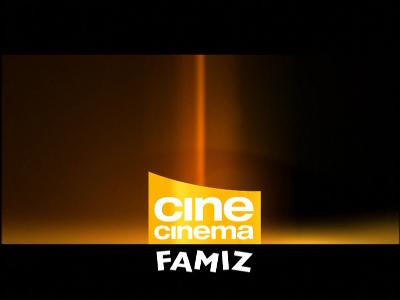

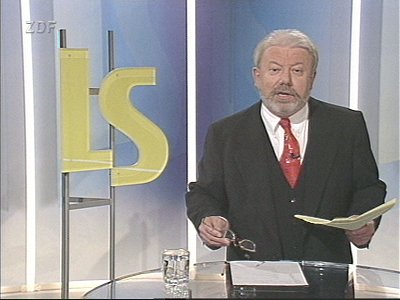

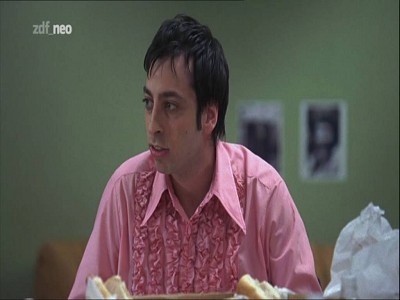

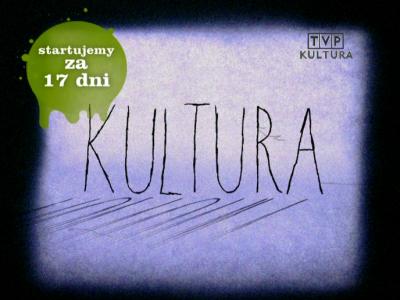

والان مع بعض الصور لبعض القنوات العاملة بالباقة






















































































































وبهذا ينتهي الشرح
أرجو أن أكون قد وفقت
والله الموفق
تحياتى لكم


مع تحياتي والى اللقاء قريبا مع موضوع جديد

قريبا
قريبا
قريبا

[احمد خالد8]

[IMG]2014-02-20-3055_1[/IMG]

[محمودالشيخ3]

دائم الابداع اخي (المهندس كريم) تقبل تحياتي

[aU$TiN]

موضوع اكثر من رائع ... والي الامام دائما
تحياتي

[gamal_317_ 20]

تمام التمام

[kazo 63]

اخي احمد القمر1H غادرالموقع قبل سنتين تقريبا والقمر2C غادر الموقع قبل سنه تقربا وحل القمر 1N محلهم

[url]http://flysat.com/astra19.ph [/ur

http://flysat.com/astra19.php

[اللمبى الاسوانى]

احنا فى اسوان محرمين من الاقمار دى

[satytree]

الله ينور استاد كريم منور

[خالد99]

استاز

[فوزي سامي]

الله ينور استاد كريم منور

[السيد عيد طالب]

موضوع ممتاز من المهندس كريم
الف شكرررررررررررر

[خالد الغمراوى]

موضوع كويس لكن صور التردادت مش شغالة
