السلام عليكم

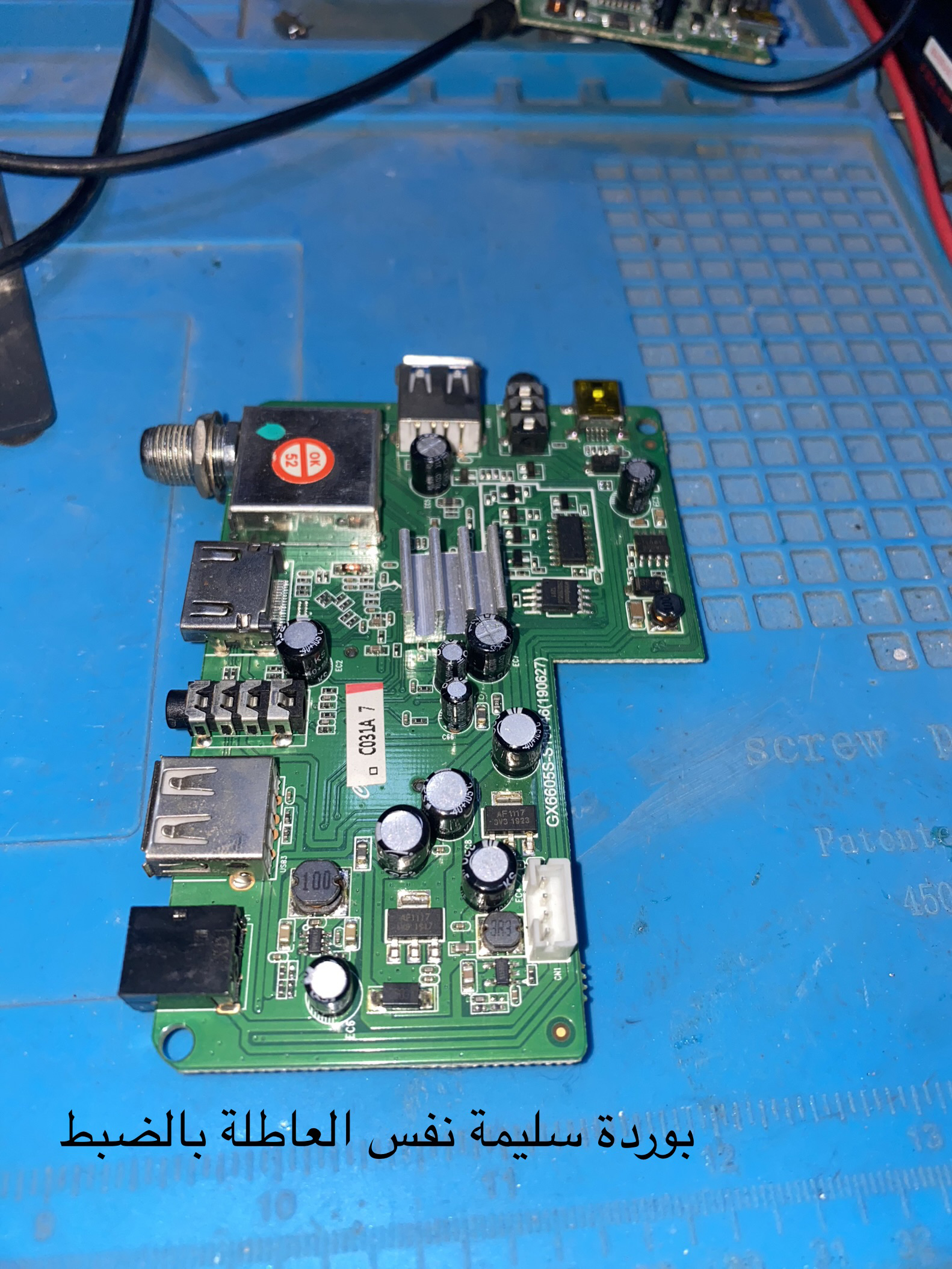

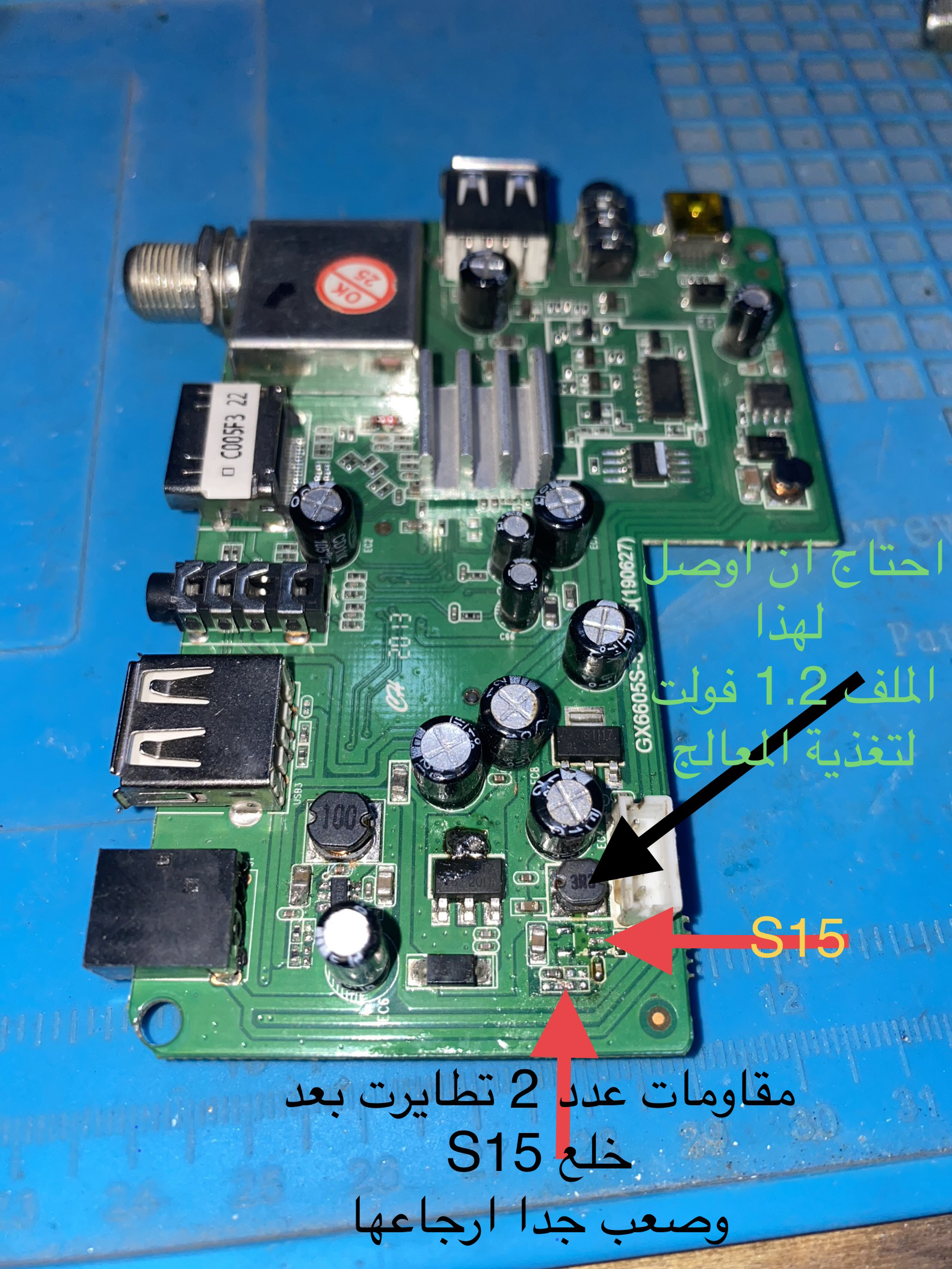

تم خلع ايسي S15 تالف وعند تبديله تطايرت مقاومات صغيرة جدا جدا عددها 2 وعند محاولة اعادة لحامها لم استطع صعب جدا
الجهود جميعها تمام ما عدى جهد 1.2 فولت الخارج من ايسي S15 الى الملف ثم الى المعالج
...
سؤالي
هل استطيع تعويض ايسي S15 بالكامل
او تعويض المقاومات الصغيرة بشي اسهل بالتركيب
او اي طريقة اخرى
الصور بها جميع التفاصيل واي سؤال انا حاضر للرد

[kareem gad]

بص نفذ الاقتراح ده
وباذن الله يشتغل معاك
هنااااااااااا

[الكبيسي البحار]

المشاركة الأصلية كتبت بواسطة kareem gad

بص نفذ الاقتراح ده
وباذن الله يشتغل معاك
هنااااااااااا

تسلم على الرد
ممكن تأشر على البوردة اين اضع الدايود يعني الدخل والخرج
لاني حاولت اربط 2 دايود نوع 4007 على الريجليتور 1.7 كما هو واضح اللحام على الخرج لكن بدون فائدة دائما يعطيني قيمة فولت اكبر يعني حوالي 2.4 او اكثر

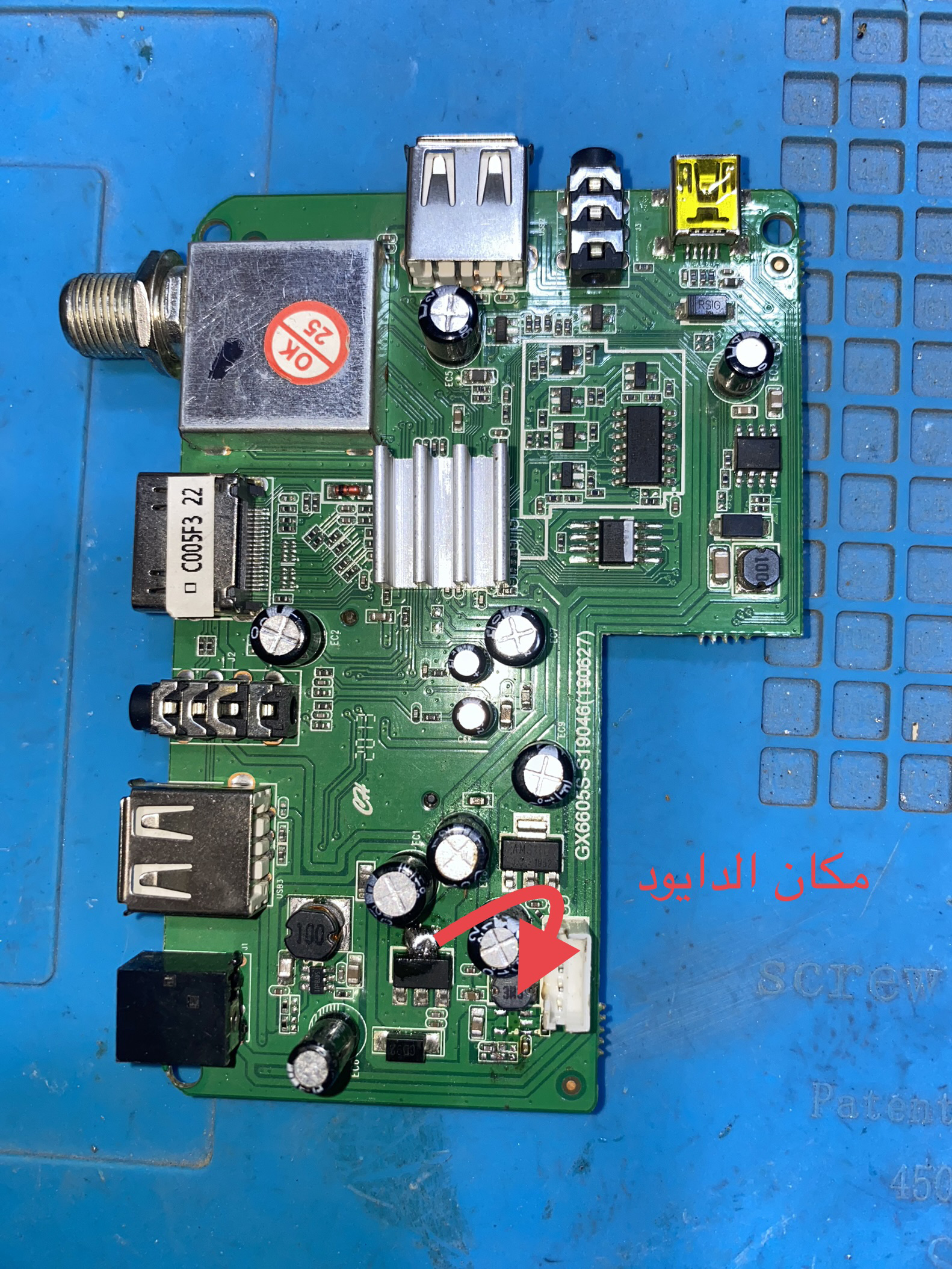

[Fathymosa]

خد ال 1.8
من خرج الريجليتور
ووصله على الملف عن طريق الموحد
الرابط بينهم فى التوصيل
المشار إليه بالسهم الاسود
وشوف الوضع ايه

[مستر ابراهيم فوزى]

المشاركة الأصلية كتبت بواسطة الكبيسي البحار

تسلم على الرد
ممكن تأشر على البوردة اين اضع الدايود يعني الدخل والخرج
لاني حاولت اربط 2 دايود نوع 4007 على الريجليتور 1.7 كما هو واضح اللحام على الخرج لكن بدون فائدة دائما يعطيني قيمة فولت اكبر يعني حوالي 2.4 او اكثر

ماتربطش 2 دايوود

هو دايوود واحد بيبقى موجود فى اى باور صينى خط 3 فولت

ووصل كما اشار الساده مشرفى القسم وتحقق من الجهد قبل التوصيل وراقب حرارة البروسيسور ايضا

[الكبيسي البحار]

شكرا اساتذة سيتم التطبيق
عندي 3 اسئلة
الاول هل يتم توصيل الدايود الموجب او السالب بالريجليتور
الثاني هل الفولت الخارج من الدايود باتجاه الملف يلزم يقرأ 1.1 فولت قبل لحامه بالملف واذا خرج اكثر او اقل لا الحمه لكي لا يتأذى المعالج
الثالث هل ما في الصور هو المطلوب

احترامي لكم

[مستر ابراهيم فوزى]

المشاركة الأصلية كتبت بواسطة الكبيسي البحار

شكرا اساتذة سيتم التطبيق
عندي 3 اسئلة
الاول هل يتم توصيل الدايود الموجب او السالب بالريجليتور
الثاني هل الفولت الخارج من الدايود باتجاه الملف يلزم يقرأ 1.1 فولت قبل لحامه بالملف واذا خرج اكثر او اقل لا الحمه لكي لا يتأذى المعالج
الثالث هل ما في الصور هو المطلوب

احترامي لكم

وصل سالب الدايود بالريجليتور والموجب بالملف

الفولت من 1.1 الى 1.3 وراقب حرارة البروسيسور بعد فتره من التشغيل

[الكبيسي البحار]

تم ربط دايود 1N4007 لكن عند قياس الفولت الخارج الى الملف يقرأ 0.2 فولت بالسالب
اين الخلل

[الكبيسي البحار]

اسف لا استطيع رفع الصورة على المنتدى لانني استعمل الهاتف

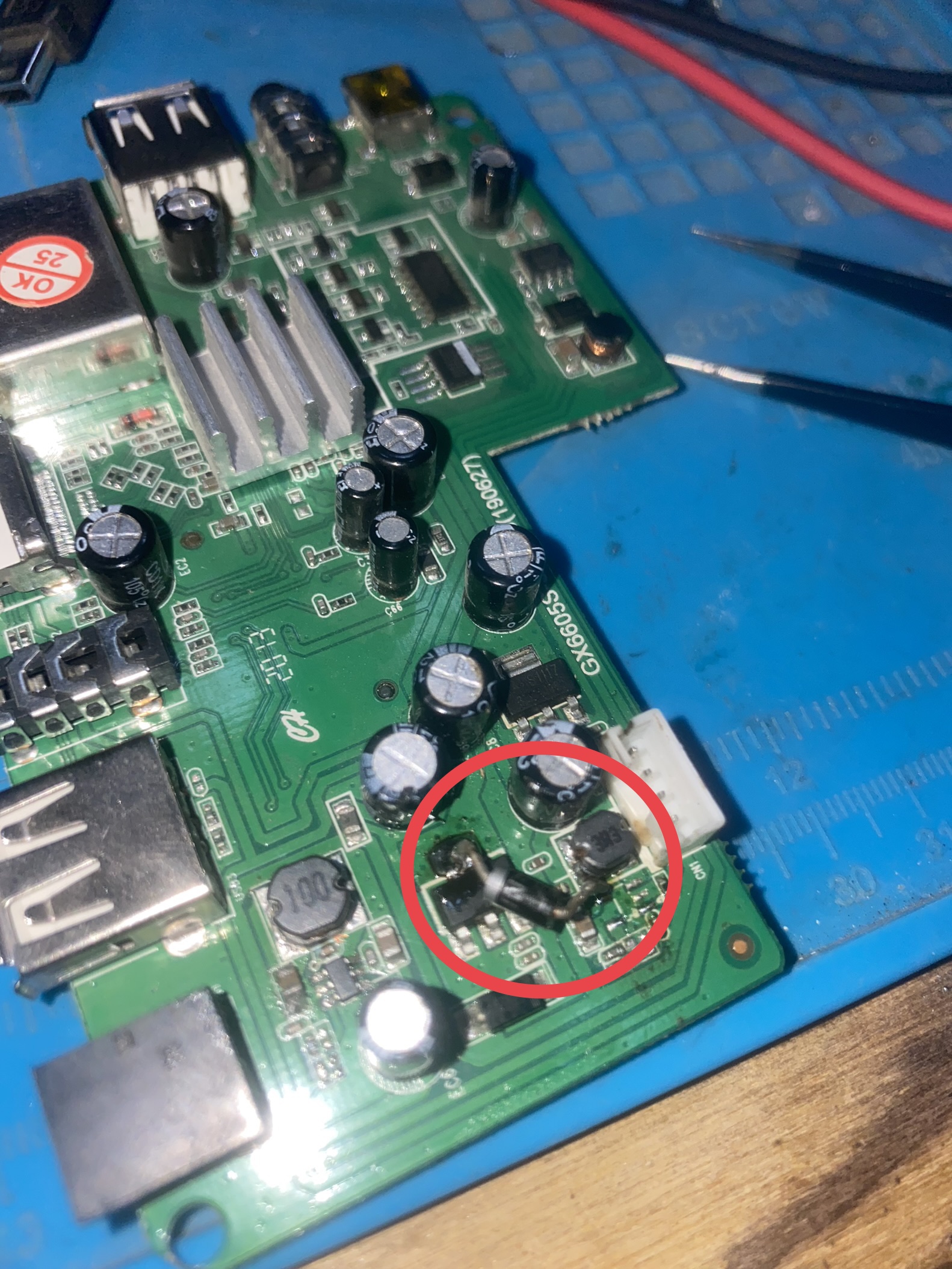

هذه صورة لربط الدايود
https://b.top4top.io/p_27324pbyx0.jpeg

[مستر ابراهيم فوزى]

اخر ركب s15 وشوف اى بورده تخريط عندك خد منها مقاومتين حول اى منظم جهد s10 وركبهم وان شاء الله حيظبط معاك

[الكبيسي البحار]

المشاركة الأصلية كتبت بواسطة مستر ابراهيم فوزى

اخر ركب s15 وشوف اى بورده تخريط عندك خد منها مقاومتين حول اى منظم جهد s10 وركبهم وان شاء الله حيظبط معاك

المشكلة لا استطيع لحام المقاومتين لانها صغيرة جدا جدا جدا
هل هناك حل اخر
وهل ممكن شرح طريقة ربط 2 دايود على البوردة

[kareem gad]

ياريت الاول تجرب
اى فولت خارجى من اى باور صبلاى او رسيفر تانى عشان تتاكد ان
البروسيسور مش بايظ عشان لو البروسيسور فيه مشكلة ماتتعبش نفسك
شوف اى مصدر خارجى يديك 1.2 فولت عشان ماتتعبش على الفاضي

[الكبيسي البحار]

المشاركة الأصلية كتبت بواسطة kareem gad

ياريت الاول تجرب
اى فولت خارجى من اى باور صبلاى او رسيفر تانى عشان تتاكد ان
البروسيسور مش بايظ عشان لو البروسيسور فيه مشكلة ماتتعبش نفسك
شوف اى مصدر خارجى يديك 1.2 فولت عشان ماتتعبش على الفاضي

تمام ولو اني متاكد 100٪ ان الخلل يكمن في ايسي s15 لكن سأحاول ان اجد مصدر خارجي لتغذية ال 1.2 فولت
جزيل الشكر والإمتنان لكل من حاول المساعدة
