[عبده فودة]

تحياتى للجميع وإن شاء الله يكون الجميع بخير


بناء على رغبة الاخ asharif

بعد عمل موضوع بخصوص الترددات السوبر على اموس

والاستقبال الممتاز جدا للاسترونج الحديد على فيد طوله 9.5

والترومان 2 مخرج طول الفيد 10.5


طلب منى تغيير استقطاب LNB

تغير الأفقى راسى وبالعكس

الموضوع من هناااااااا

======================


تمت التجربة اليوم فى محافظة الغربية

طبق 220 بريفيكس

قطعة استرونج حديد وترومان 2 مخرج

==========================

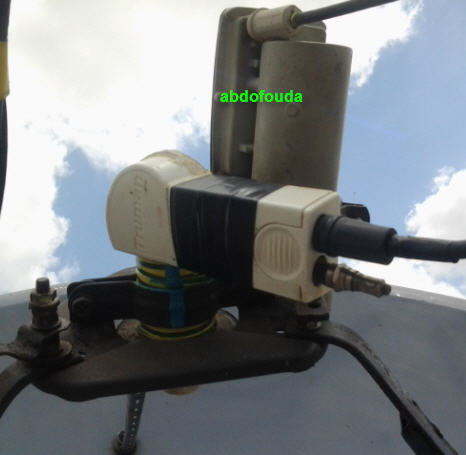

اولا الوضع الاصلى للقطعة

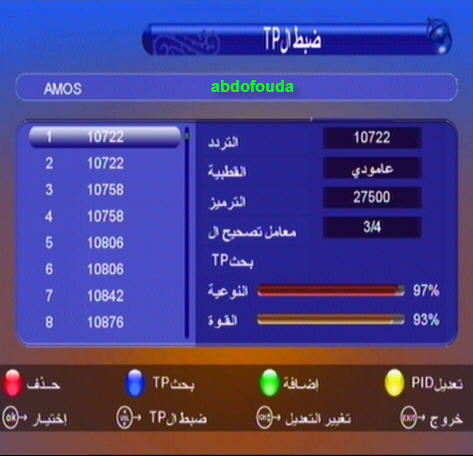

وهذة صور للترددات على الوضع الاصلى
















================================

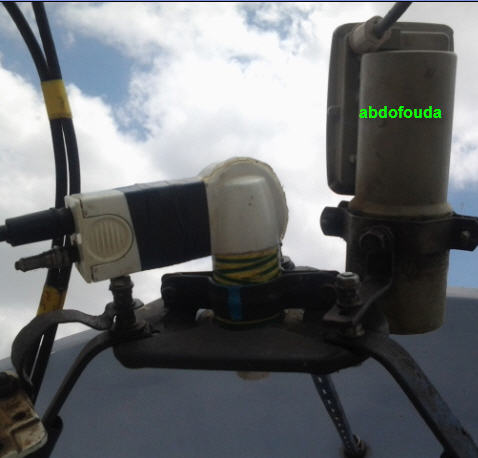

ثانيا الوضع المعكوس للقطعة

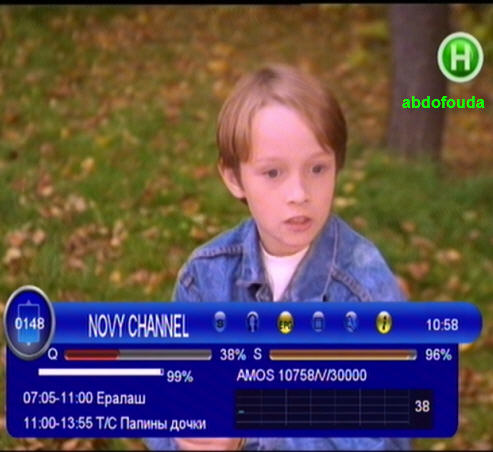

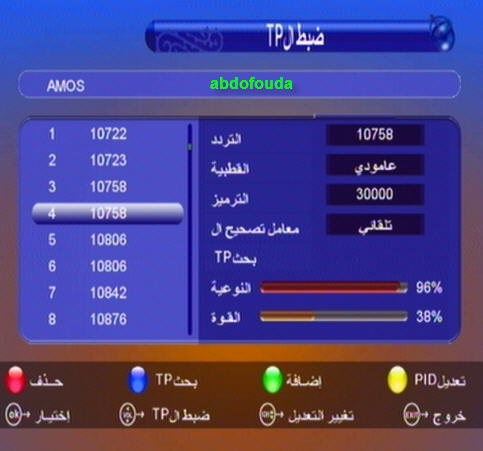

الترددات كلها معكوسة

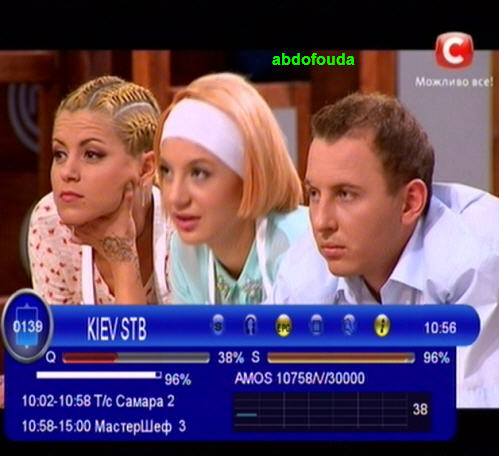

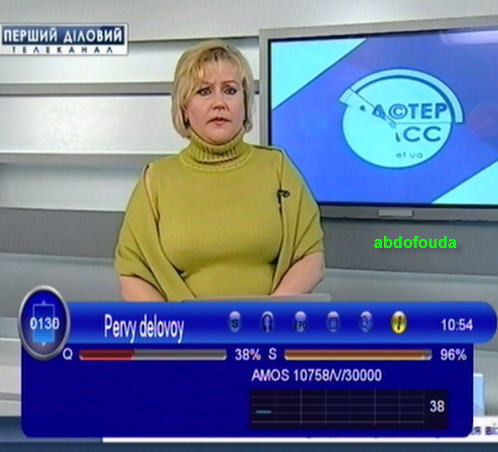

اشارة الترددات السوبرالافقية على اموس

الاشارة اقل على الوضع الرأسى

























===============================


تمت التجربة ايضا على الترومان

ولكن الاشارة كانت اقل على التردد المعكوس الى رأسى

وكانت الاشارة اقل من الاسترونج الحديد







تحياتى للجميع

عبده فودة

[satytree]

الله ينور على استقبال القمر الاسرائيلى هل يوجد عليه قنوات افلام اجنبى

استاد عبده الدى يتحكم فى الاستقبال هو التردد وزاوية ميلة على الطبق

[خالد الغمراوى]

الله ينور اخونا الكبير عبدة

[الحاج شريف]

اولا أشكر لأخى الحاج عبده فوده وفائه بوعده وتجشمه عناء التجربه بالرغم من ظروفه
جزاك الله كل الخير حاج عبده ومتعك بالصحه والعافيه
ثانيا : الغرض من التجربه
الغرض من هذه التجربه إثبات حقيقه أن التعديل فى طول زور العدسه يؤثر علي مناطق ترددات بعينها بالتحسن وأخرى بالضعف
وأن مناطق القوه والضعف تختلف بين الأفقى والرأسى بحسب مواقع الإبر المستقبله للإشارات
وأنه لا يوجد تعديل عام يحسن من آداء العدسه إلا ضبط موقع الحلقات وعددها بحيث تناسب الطبق المركبه عليه
ثالثا نتائج التجربه
بتغيير إبرة الرأسى محل الأفقى والعكس تغيرت نسب إستقبال الترددات كما يلى
التردد الرأسى القوى 11658 للقناه العاشره
النوعيه Quality كانت 96% وظلت كما هى 96%
وذلك لأن التردد فى منتهى القوه ولا يتأثر بضعف العدسه إلا قليلا
التردد الأفقى 10722
النوعيه Quality كانت 72% أصبحت 52%
التردد الإفقى 10758
النوعيه Quality كانت 64% اصبحت 38%
التردد الأفقى 10806
النوعيه Quality كانت 64% أصبحت 38%
التردد الأفقى 10889
النوعيه Quality كانت 64% أصبحت 38%

وبمقارنه هذه النتائج بجدول حساب مناطق القوه والضعف فى العدسه


تجدها متطابقه فأقل الترددات تأثرا هو التردد 10722 لأن نسبته إنخفضت قليلا بين الأفقى والرأسى
أما بقيه الترددات كانت فى أدنى مستوياتها كما لو كانت العدسه لم تعدل
وقديسأل سائل لماذا لا ينخفض مقياس النوعيه فى الريسيفر تبعا للجدول
الإجابه هى أن مقياس النوعيه يقيس نسبه الإشاره إلى الضوضاء ، وأن الجدول يقيس نسبه الإشاره فقط
أخيرا : تؤكد هذه التجربه أنه ليس هناك تعديل عام للعدسه يختلف بإختلاف الطبق
لأنه لو كان هناك تعديل عام للعدسه يناسب كل طبق علي حده لم إختلف الإستقبال بتغيير الإبر
شكرى واحترامى لأخى الحاج عبده فوده فلم أكن لأجد حكما فى نزاهته وإحترافيته

[عبده فودة]

المشاركة الأصلية كتبت بواسطة satytree

الله ينور على استقبال القمر الاسرائيلى هل يوجد عليه قنوات افلام اجنبى

استاد عبده الدى يتحكم فى الاستقبال هو التردد وزاوية ميلة على الطبق

تحياتى لك اخى الكريم

قصدنا تغير الاستقطاب لتجربة الترددات السوبر

ومقارنة الترددات بعد عكس الاستقطاب

[عبده فودة]

المشاركة الأصلية كتبت بواسطة خالد الغمراوى

الله ينور اخونا الكبير عبده

تحياتى لك اخى الكريم

[عبده فودة]

المشاركة الأصلية كتبت بواسطة asharif

اولا أشكر لأخى الحاج عبده فوده وفائه بوعده وتجشمه عناء التجربه بالرغم من ظروفه
جزاك الله كل الخير حاج عبده ومتعك بالصحه والعافيه
ثانيا : الغرض من التجربه
الغرض من هذه التجربه إثبات حقيقه أن التعديل فى طول زور العدسه يؤثر علي مناطق ترددات بعينها بالتحسن وأخرى بالضعف
وأن مناطق القوه والضعف تختلف بين الأفقى والرأسى بحسب مواقع الإبر المستقبله للإشارات
وأنه لا يوجد تعديل عام يحسن من آداء العدسه إلا ضبط موقع الحلقات وعددها بحيث تناسب الطبق المركبه عليه
ثالثا نتائج التجربه
بتغيير إبرة الرأسى محل الأفقى والعكس تغيرت نسب إستقبال الترددات كما يلى
التردد الرأسى القوى 11658 للقناه العاشره
النوعيه Quality كانت 96% وظلت كما هى 96%
وذلك لأن التردد فى منتهى القوه ولا يتأثر بضعف العدسه إلا قليلا
التردد الأفقى 10722
النوعيه Quality كانت 72% أصبحت 52%
التردد الإفقى 10758
النوعيه Quality كانت 64% اصبحت 38%
التردد الأفقى 10806
النوعيه Quality كانت 64% أصبحت 38%
التردد الأفقى 10889
النوعيه Quality كانت 64% أصبحت 38%

وبمقارنه هذه النتائج بجدول حساب مناطق القوه والضعف فى العدسه


تجدها متطابقه فأقل الترددات تأثرا هو التردد 10722 لأن نسبته إنخفضت قليلا بين الأفقى والرأسى
أما بقيه الترددات كانت فى أدنى مستوياتها كما لو كانت العدسه لم تعدل
وقديسأل سائل لماذا لا ينخفض مقياس النوعيه فى الريسيفر تبعا للجدول
الإجابه هى أن مقياس النوعيه يقيس نسبه الإشاره إلى الضوضاء ، وأن الجدول يقيس نسبه الإشاره فقط
أخيرا : تؤكد هذه التجربه أنه ليس هناك تعديل عام للعدسه يختلف بإختلاف الطبق
لأنه لو كان هناك تعديل عام للعدسه يناسب كل طبق علي حده لم إختلف الإستقبال بتغيير الإبر
شكرى واحترامى لأخى الحاج عبده فوده فلم أكن لأجد حكما فى نزاهته وإحترافيته

تحياتى لك اخى asharif

وإن شاء الله يكون الجميع استفاد من التجربة

وتصبحون على خير

[Q8-sat]

اخى انا لم استوعب الهدف من التغير
هل اذا غيرنا الاستقطاب الاصلى
هل تزيد الاشاره او تنقص
واذا كانت تنقص تركها على الاصل افضل
اما اذا كانت تزيد فهذا هو المطلوب
واذا زادة ماهو سبب زيادتها اذا تم تغير الاستقطاب
ارجو زياده فى التوضيح

[الحاج شريف]

المشاركة الأصلية كتبت بواسطة Q8-sat

اخى انا لم استوعب الهدف من التغير
هل اذا غيرنا الاستقطاب الاصلى
هل تزيد الاشاره او تنقص
واذا كانت تنقص تركها على الاصل افضل
اما اذا كانت تزيد فهذا هو المطلوب
واذا زادة ماهو سبب زيادتها اذا تم تغير الاستقطاب
ارجو زياده فى التوضيح

الهدف يا أخى من تغيير الإستقطاب إثبات إختلاف الإستقبال بإختلاف الإستقطاب
أو بمعنى أدق أن التعديل الذى أجراه أخى الحاج عبده أفاد فى إستقبال الإشارات الأفقيه فى أول الباند ولم يفد فى إستقبال الإشارات الرأسيه لنفس الترددات
وسؤالك إذا كان تغيير الإستقطاب يؤتى بنتائج إيجابيه فهذا هو المطلوب الإجابه نعم أحيانا يفيد فى الترددات المطلوب إستقبالها
أما لماذا فهناك شرح لهذه النقطه فى مداخلتى رقم 4 من هذا الموضوع
تحياتى لحضرتك

[حماد]

الاخ عبده والاخ شريف بجد جزيتم خيرا ومنك استفدنا كثيرا وانت والله احق منا بالاشراف لانكم اهلا للخبرة والكفائة ..........

[عبده فودة]

المشاركة الأصلية كتبت بواسطة Q8-sat

اخى انا لم استوعب الهدف من التغير
هل اذا غيرنا الاستقطاب الاصلى
هل تزيد الاشاره او تنقص
واذا كانت تنقص تركها على الاصل افضل
اما اذا كانت تزيد فهذا هو المطلوب
واذا زادة ماهو سبب زيادتها اذا تم تغير الاستقطاب
ارجو زياده فى التوضيح

كما ذكر اخى asharif

ممكن عكس الاستقطاب فى بعض الاحيان

يأتى بنتائج افضل من الوضع الاصلى

[عبده فودة]

المشاركة الأصلية كتبت بواسطة حماد

الاخ عبده والاخ شريف بجد جزيتم خيرا ومنك استفدنا كثيرا وانت والله احق منا بالاشراف لانكم اهلا للخبرة والكفائة ..........

تحياتى لك اخى حماد لتواضعك الكبير

الاشراف فى مصرواى سات مسؤلية كبيرة وتحتاج الى متابعة دائمة

وانت وباقى الاخوه فى قسم التركيبات اهلُ لها

ونستفيد منكم كثيراً

احيانا لا يكون عندى وقت للمتابعة والرد على طلبات الاخوه

البركة فيكم والمسؤلية عليكم كبيرة

نسأل الله لكم التوفيق الدائم

[Q8-sat]

استاذ عبدو فى الصور التى حضرتك مرفقها
على نفس التردد 10722
واضح ان الاستقطاب الافقى افضل
من الاستقطاب الراسى فى اشارة الكوالتى
مع ان التردد استقطابه راسى اصلا
هل اذا غيرت انا اتجاه الن بى من راسى اى افقى يمكننى استقبال ترددات سوبر
على طبق 180 سم فى دولة الكويت على قمر اموس

[عبده فودة]

المشاركة الأصلية كتبت بواسطة Q8-sat

استاذ عبدو فى الصور التى حضرتك مرفقها
على نفس التردد 10722
واضح ان الاستقطاب الافقى افضل
من الاستقطاب الراسى فى اشارة الكوالتى
مع ان التردد استقطابه راسى اصلا
هل اذا غيرت انا اتجاه الن بى من راسى اى افقى يمكننى استقبال ترددات سوبر
على طبق 180 سم فى دولة الكويت على قمر اموس

لا ياغالى اصل التردد السوبر افقى

يوجد تردد اخر على القمر بنفس القيمة ولكن راسى

واشارته 100% وعلية قنوات مختلفة

[hassan_zein]

الشكر موصول لكل من الاخ عبده والاخ الشريف
تقبلوا سلامي
