الجهاز كيومكس 2.2 فاصل شبكة

abd_abd1332 · #1 2015/10/20, 08:29 AM

الجهاز اطع اشارة واطع جودة Q,S
اطع الاثنين مع العلم ان دائرة البور سليمة وتم قياس الفولتات اللي موجدين عليها
دي صور الجهاز

http://www8.0zz0.com/2015/10/20/09/132697057.jpg

http://www8.0zz0.com/2015/10/20/09/492346605.jpg

http://www8.0zz0.com/2015/10/20/09/344692403.jpg

http://www4.0zz0.com/2015/10/20/09/997210200.jpg

http://www4.0zz0.com/2015/10/20/09/765018116.jpg

م / محمود عبدالعال · #2 2015/10/20, 09:44 AM

قيس خروج التيونر على الافقي والراسي
وشوف الخروج تمام ولا لا

وايضا القياس على ايسي الاشارة
لو خروج ايسي الاشارة تمام
وخروج التيونر لا عليك بتغيير الكرستاله داخل علبة التيونر اما لو العكس خروج التيونر تمام
وخروج الايسي لا سخن اولا على المنطقه اللي امام ايسي الاشارة وجرب لو ظل الوضع غير ايسي الاشارة بالتوفيق

abd_abd1332 · #3 2015/10/20, 11:14 PM

اولا اشكرك علي المتابعة
خروج التيونر سليم
الكرستاله غيرتها
امام ايسي الاشارة ممكن توضحلي مكانة في صورة

abd_abd1332 · #4 2015/10/21, 12:11 PM

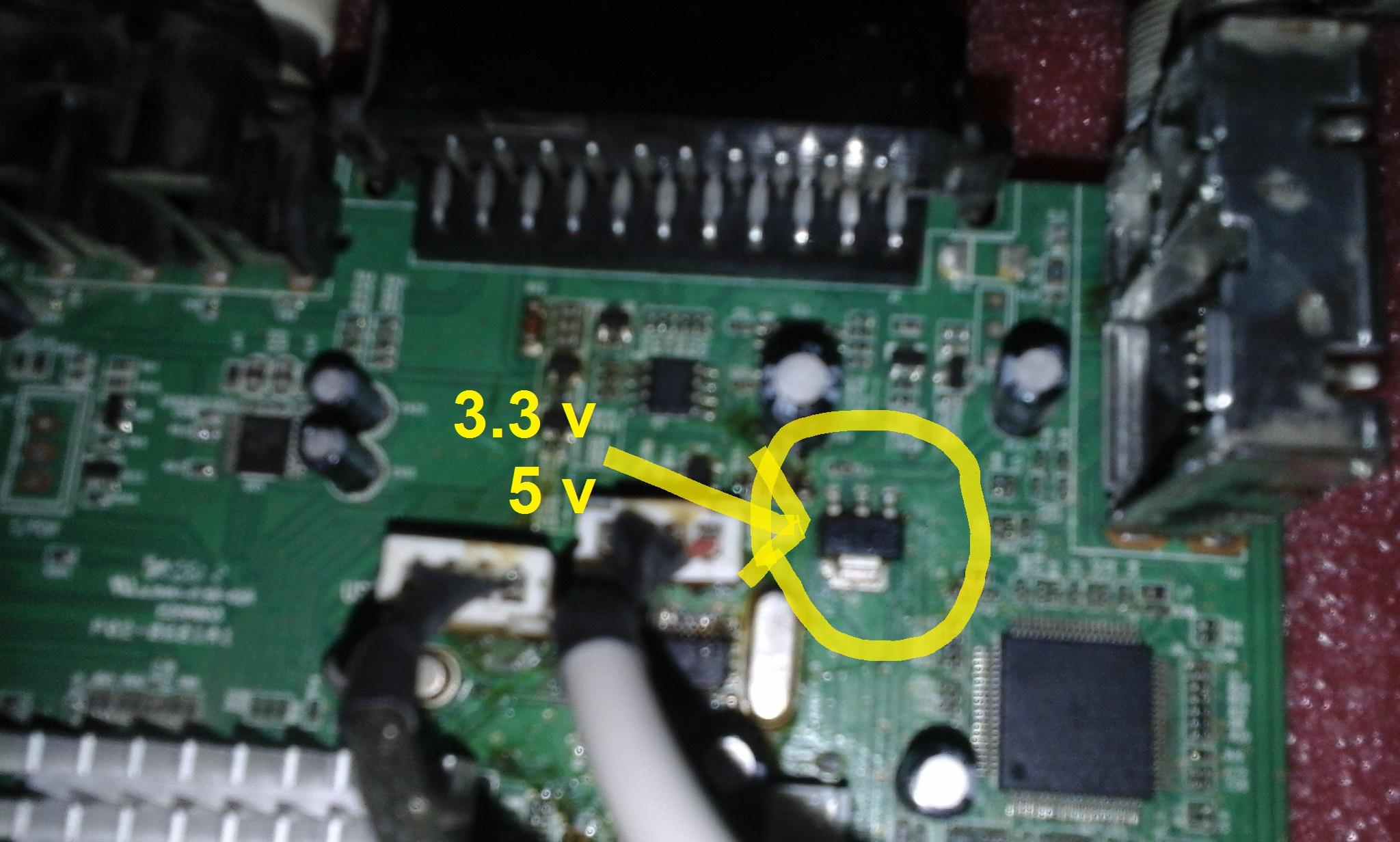

لو تقصد الايسي دي تم قياس علي وضع ال V,H والقيم لا تتغير

abd_abd1332 · #5 2015/10/21, 02:45 PM

ودي كمان قرائة

abd_abd1332 · #6 2015/10/21, 03:37 PM

وتم تغير اي سي الاشارة وبردو نفس المشكلة

abd_abd1332 · #7 2015/10/22, 09:47 PM

اي ياجماعة مفيش جديد

دياب 2004 · #8 2015/10/27, 01:17 AM

غير المكثف الكبير فى دايرة البور ورقمه 33uf 400v
وانشاء الله الجهاز هيشتغل
