[alaa2003]

السلام عليكم
Ka-band هو الجيل الجديد من اللواقط
يوجد اربع فئات من هذا الجيل A B C D
A: من 18200 الى 19200 ميجا هيرتز
B: من 19200 الى 20200 ميجا هيرتز
C: من 20200 الى 21200 ميجا هيرتز
D: من 21200 الى 20200 ميجا هيرتز ( ما تمت التجربة عليه)

علشان تظبط اعدادات اللاقط على الريسيفر او برامج كروت الستلايت فقط اضبط القيمة التالية من اعدات اللاقط LNB
Lo: 20250
والخانتين الباقيتين اصفار


في قطعة الانفرتو يوجد مدخلين
البورت الاول: Ka+Ku مع سويتش داخلي مدمج
البورت الثاني: Ka

الحالة الاولى: اذا قمت بتوصيل السلك الى البورت الثاني Ka وقمت بضبط اعدادات اللاقط من الريسيفر او من برنامج كرت الستلايت كما تم ايضاحه يمكنك بعدها تجربة البحث على التردد التالي على النايل سات كمثال:


الحالة الثانية: اذا قمت بتوصيل السلك الى البورت الاول
اذا قمت بضبط اعدادات اللاقط المعتادة على الكيوباند ستعمل معاك القنوات العادية بشكل طبيعي ( هذه الحالة التي يتم ضبط أعلى اشارة من خلال هذا البورت)

الحالة الثالثة: ما يميز هذا اللاقط انك تقدر تشغل ايضا ال Ka من خلال البورت الاول
ايوه بالظبط نفس اللي بيدور في عقلك ده بورت dual يعني نفس البورت ممكن تشغل ال ku مثلما تم ذكره في الحالة الثانية او ممكن تشغل ايضا Ka من خلال ضبط اعدادات اللاقط Lo الى 20250
ثم تعدل الدايزك وتختار Diseq 1.0
و تختار البورت الثاني B/A


القطعة محتاجة مزيد من التجارب وهذه نتائج التجارب
مع كسر ايضا فيد الاوربت من قبل الاستاذ/ محمد في هذا الرابط
http://www.masrawysat.com/vb/showthread.php?t=2249991

وايضا الشكر موصول للأخ: astonstar
http://www.masrawysat.com/vb/showthread.php?t=2186469


تغطية النايل سات Ka-band


اللاقط سعره غالي نوعا ما في حدود 1200 جنيه تقريبا

[ayaayatalaa]

بارك الله فيك هل هذا اللاقط متوفر فى مصر

[الحاج شريف]

المشاركة الأصلية كتبت بواسطة alaa2003

السلام عليكم
Ka-band هو الجيل الجديد من اللواقط
يوجد اربع فئات من هذا الجيل A B C D
A: من 18200 الى 19200 ميجا هيرتز
B: من 19200 الى 20200 ميجا هيرتز
C: من 20200 الى 21200 ميجا هيرتز
D: من 21200 الى 20200 ميجا هيرتز ( ما تمت التجربة عليه)

موضوع جميل ومفيد أستاذ علاء
لى تصحيح وسؤال
التصحيح هو أن الباند D : من 21200 الى 22200 كما يبدو علي العدسه فى الصوره المرفقه
السؤال هو كيفية الحصول علي هذه العدسه
مع تحياتى لحضرتك

[alaa2003]

اشكرك على الملاحظة اخي asharif .. يرجى التعديل في الموضوع
كما اذا امكن رفع الصور على ***** المنتدى لانها لن تدوم طويلا على الروابط الخارجية

[الحاج شريف]

المشاركة الأصلية كتبت بواسطة alaa2003

اشكرك على الملاحظة اخي asharif .. يرجى التعديل في الموضوع
كما اذا امكن رفع الصور على ***** المنتدى لانها لن تدوم طويلا على الروابط الخارجية

الشكر لله أخى الكريم
لم ترد علي سؤالى بخصوص العدسه بحثت ولم أجد الباند 21200-22200
بالنسبه للصور يمكنك رفع الصور علي ***** المنتدى والشرح هنا
http://www.masrawysat.com/vb/showthread.php?t=2249320

[alaa2003]

ارجو تصحيح الخطأ في الموضوع
بالنسبة للعدسة حصلت عليها من خلال صديق لبناني له صديق في المانيا
ويقول اشتراها من مقر شركة سات شوب24 الالمانية
واذا وجدت صعوبة ممكن تطلب من xmw الكورية وهي افضل قليلا بفارق اعلي نص دي بي تقريبا لان لها فيدهورن اكبر قليلا
وفيه منها نوعين PLL و DRO ويتم تركيب فيدهورن معها

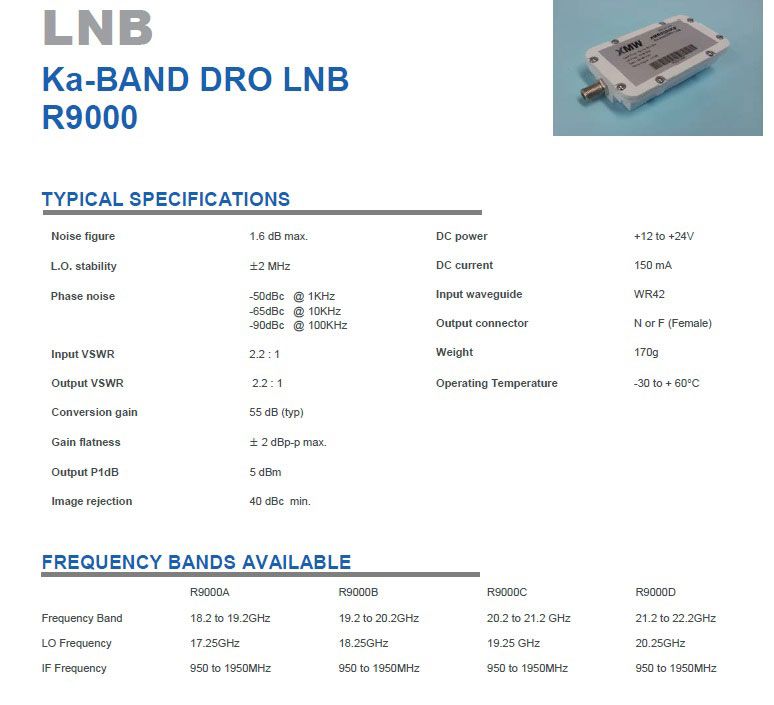

أولا: DRO وبتستهلك 150 ملي امبير









ثانيا: PLL اذا كنت تريد الرينج 21200 الى 22200 خد لك
R900HD
مع العلم انها بتستخدم 300 ملي امبير

والصورة دي بتبين لك اللواقط المتاحة ال PLL

واذا حابب تقرأ عن فروقات اكثر
http://www.murrayyoung.com/PLL-LNB/
وهنا صفحة كل اللواقط بالتفصيل
http://www.xmw.co.kr/ds2_2.html#lnb_view_Ka-band

ثالثا: بخصوص الفيد هورن
feedhorn FD9000


لاحظت ايضا حسبما افادت التجارب انه المفترض ان PLL المفترض اقوي من DRO في الاشارات الضعيفة و SR الاقل
والجميل ايضا ان الشركة دي عندها كل الباند الخاص ب KA
وايضا تحتاج لإلقاء نظرة على Ku و ايضا C-band لأني اريد شراء cband قوية

[abdalfatah5]

معلش لتبسيط الامور افضل القطع وطريقة الحصول عليها جزاكم الله خيرا

[astonstar]

جزاك الله كل خير أخي الكريم على هذه المعلومات المهمة بالنسبة للقطع الأخرى التي ذكرتها في الموضوع فهي غالية جدا

هل جربت أخي الكريم القطعة على أقمار أخرى مثل 16 شرقا و4.8 شرقا

[alaa2003]

بالنسبة للسعر مش هيكون غالي اوي ولا حاجه لان لكل باند من الاربعة محتاج قطعة
وهفيدك بالسعر التقريبي قريبا جدا
بالنسبة لقمر 4.8E كما هو واضح نظريا خريطة التغطية بعيدة عني بكثير ولكنها اقرب لك .. ممكن تحاول وتفيدنا بالتجربة

اما بخصوص يوتلسات 16 شرقا وهو الاقوى من ناحية التردد والقنوات وده احتمال كبير جدا تستقبله
وايضا احتمال كبير يتم استقباله في شمال مصر و هجرب في شهر يوليو القادم ان شاء الله

وللعلم فلاي سات يحتاج لتحديث قنوات ال Ka-band لان هناك قنوات اكثر

[astonstar]

كم قطر الطبق لديك أخي الكريم بالنسبة ل 16 شرقا فقد استقبلت منه بعض الترددات وجزاك الله كل خير أخي الكريم
