[مصطفى حسين احمد]

الجهاز فاصل نهائيا
حتى لمبة البيان لا تضئ
الفيوز قاطع وهقوم بتغييره بعد التعرف على سبب العطل

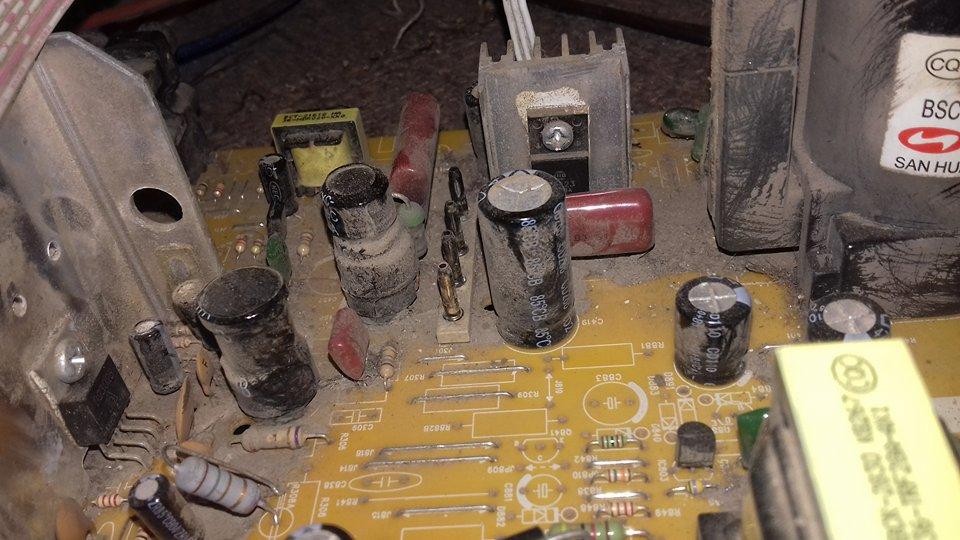

مكثف 1000/16 منتفخ ورقمه على البوردة c845 وقمت بأستبداله بأخر
مكثف 470/16 منتفخ ايضا ولم اجد له بديل ورقمه على البوردةc882
مقااومة رقمها على البوردة r817 محترقة تماما ولم استطع التعرف على قيمتها
المقاومة الفيوزية صحبة الرقم r829 لا تعطى صفارة

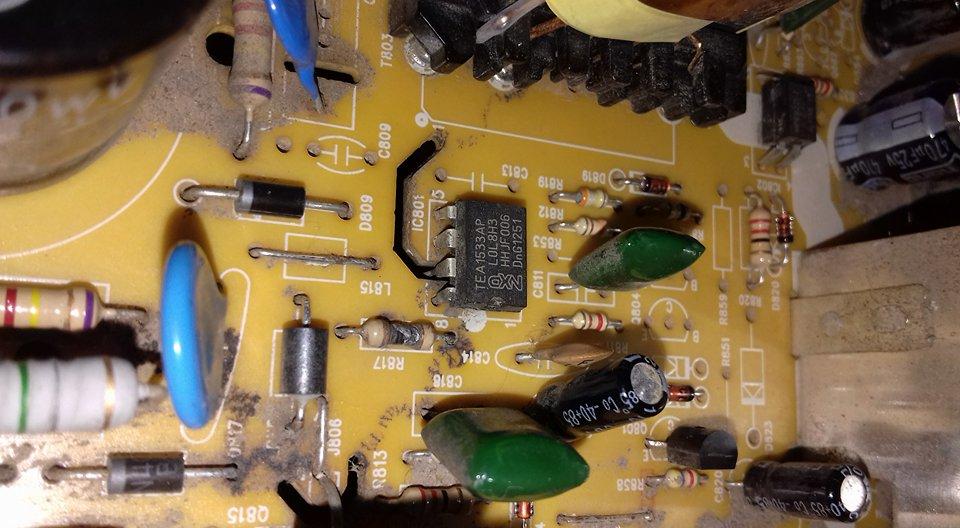

ودى صور المقاومة المحترقة

[حافظ السويد]

اصلاح دارة البور في هذا الجهاز صعب على الفنيين ذو الخبرة
عليك تركيب دارة بور اسليتر
اسهل لك
انزع الايسي والموسفيت الذي على المبرد
وركب البور واليك الصورة

http://www.mrkzgulf.com/do.php?img=308626

[مصطفى حسين احمد]

يعنى هشترى دايرة باور اسليتر واركبها
تمام يا استاذنا
شكرا لك
ولكن رجاءا ارسال صور اخرى اكبر واوضح
ولك جزيل الشكر

[مصطفى حسين احمد]

وبالنسبة للمكثف 16/470 ايه البديل
16/1000 ينفع ولا لاء

[احمد سمير]

بشتغل ياغالي
ولكن ال 470 موجود ومتوفر
-----

[نادرالشبراوى]

اخى مصطفى
ركب دايره اسيليتور صغيره
وبالنسبه للمكثف البديل 470/25

[نادرالشبراوى]

منور مهندسنا م/سمير
عفوا كنا نكتب فى وقت واحد

[مصطفى حسين احمد]

حاضر
بكرا ان شاء الله هجيب دايرة اسليتور واركبها
واجرب واخبركم بأخر التطورات

[حافظ السويد]

دارة البور
تأتي مع عازل ليتم تركيبه بين الايسي والمبرد كي لايكتم الجهد
انزع المقاومة 817 المحترقة وركب السلك الاحمر على طرفها الواصل اليه 270 فولت
السلك الاسود ركبه على سالب المكثف الكبير
السلك الثالث ركبه على الطرف 4 في الفوتوكبلر
وجرب واخبرنا

[مصطفى حسين احمد]

تسلم ايدك يا استاذنا على الشرح
فهمته وهيتم تنفيذه غدا ان شاء الله
بس انا خايف احسن الدايرة تضرب وتبوظ على الفاضى
ودى غالية وتمنها 35 جنيه
واللى مخليني خايف انى ركبت فيوز جديد من غير مما اركب المقاومة وضرب

[حافظ السويد]

قبل تركيب الدارة
انزع ترانسستور اللاين وتاكد منه

لاتعمل على تركيبه
حتى تتاكد من الجهد110 فولت على المكثفC835على خرج الشوبر
وفي حال الجهد طبيعي ركب الترانسستور او اذا كان معطوب ركب واحد جديد
واخبرنا

[نادرالشبراوى]

متابعه ممتازه م/حافظ
والى الاخ حسين.نفذ ما ذكره اخى حافظ
وبالنسبه لسعر الدايره لا يتعدى 20 جنيه على الاكثر بل ممكن اقل من ذلك
هذا لعدم استغلال اى تاجر لك

[مصطفى حسين احمد]

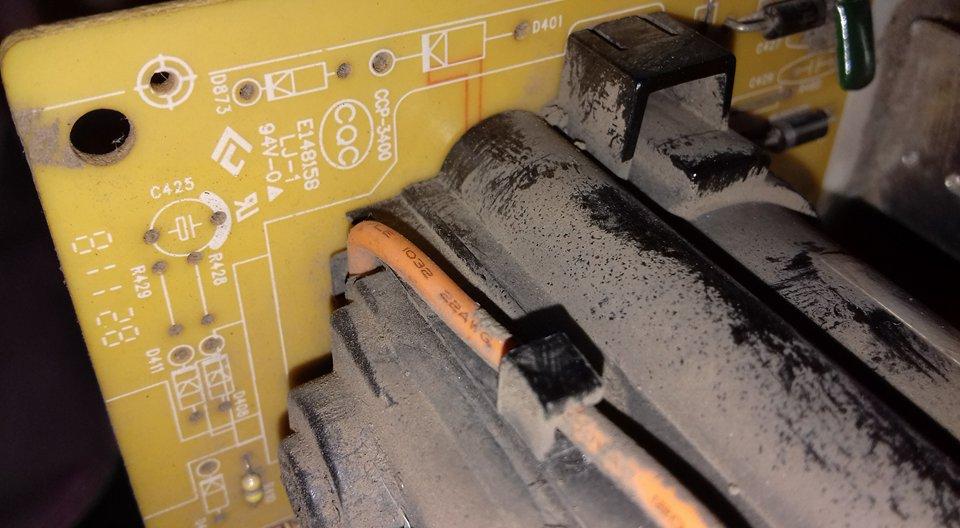

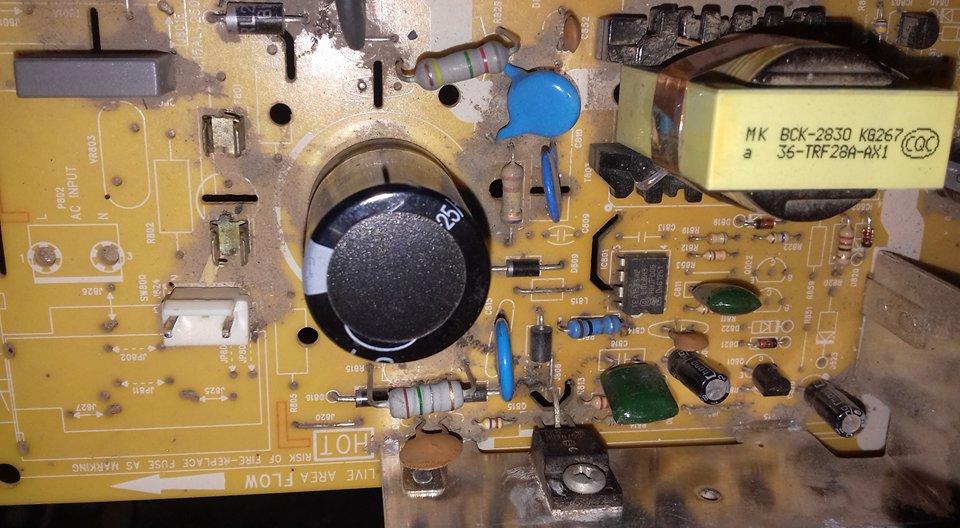

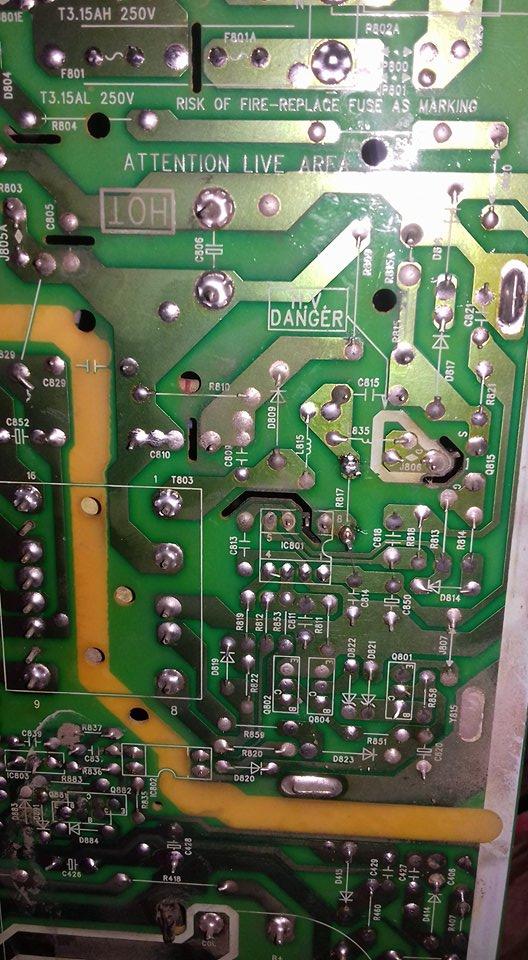

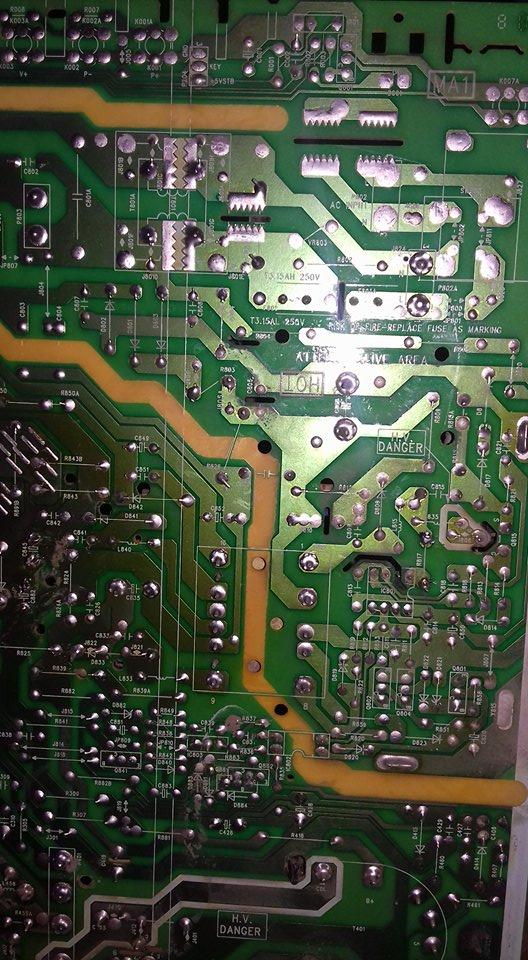

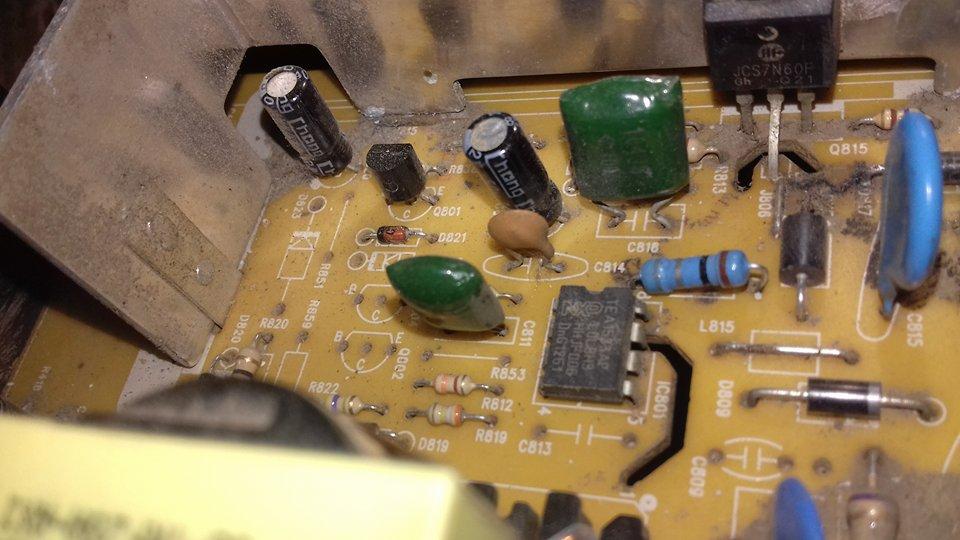

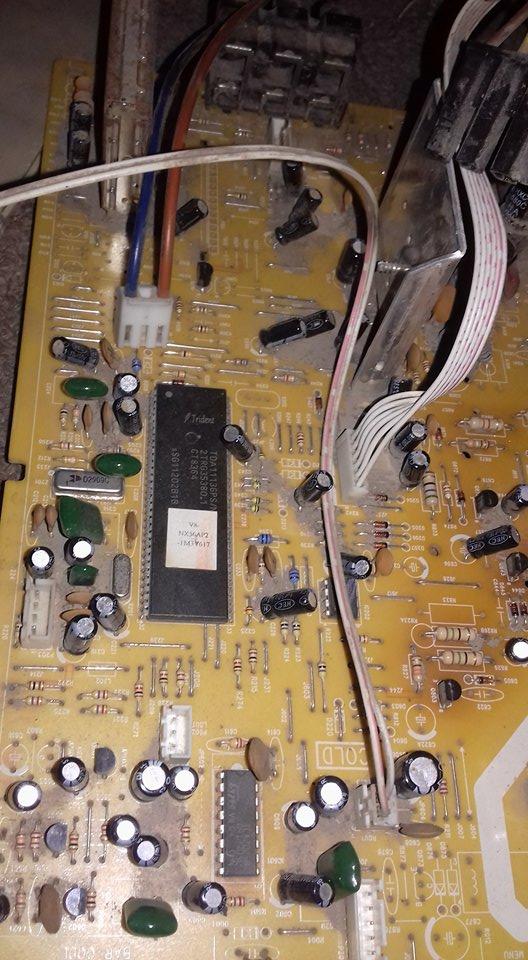

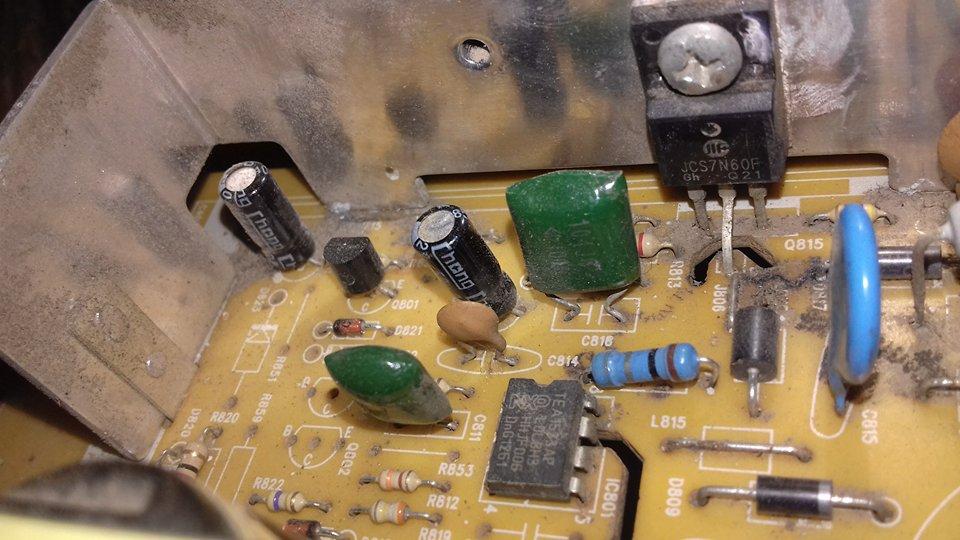

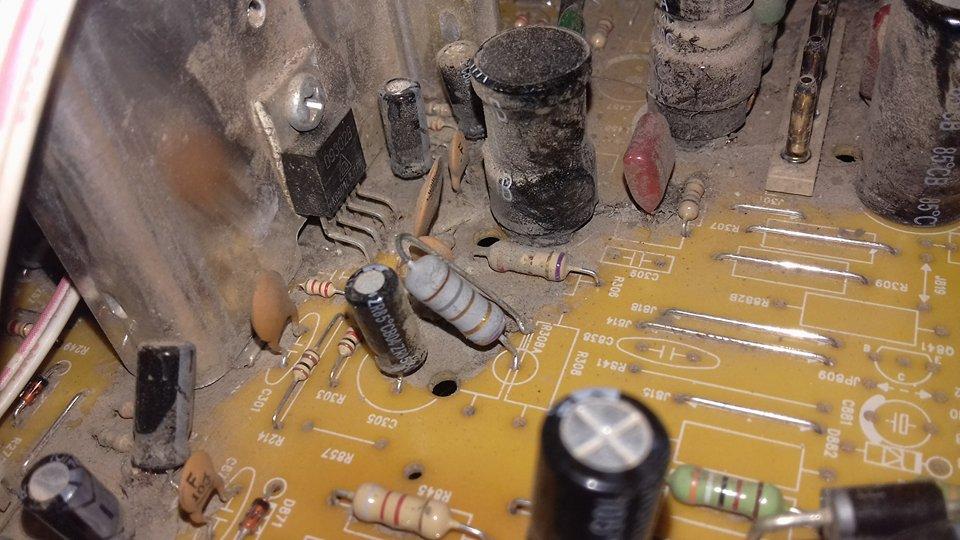

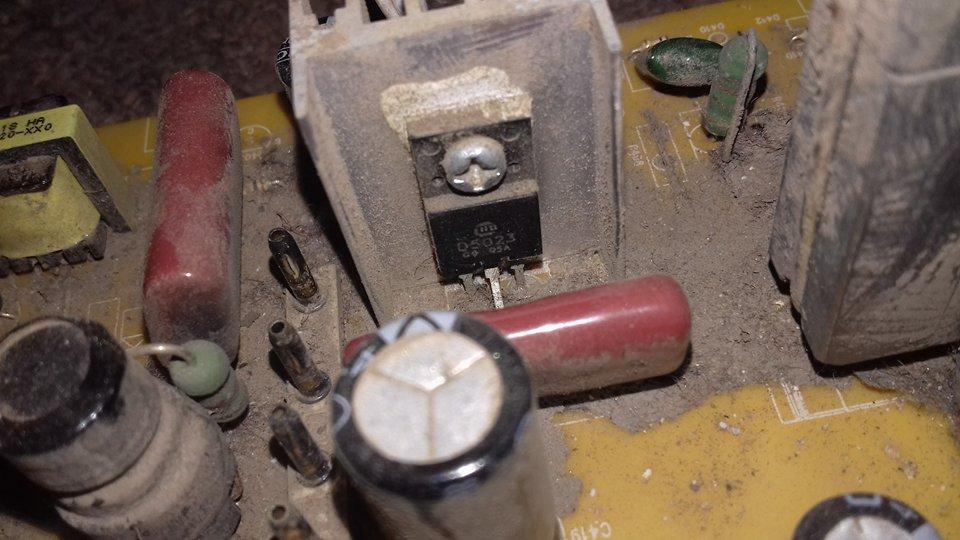

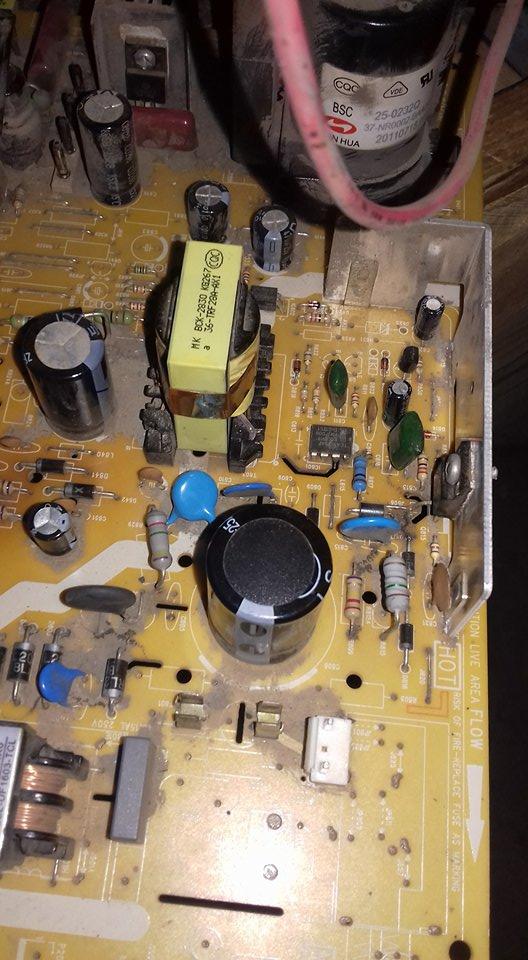

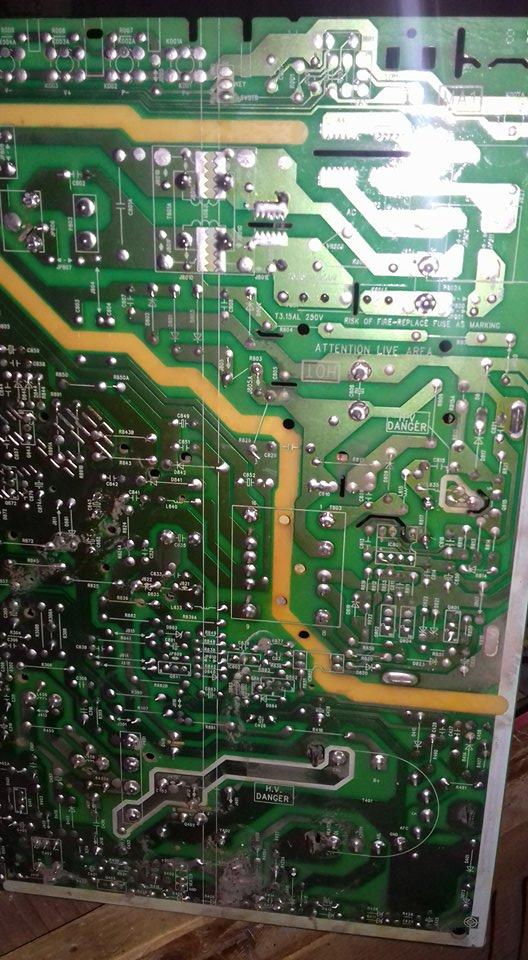

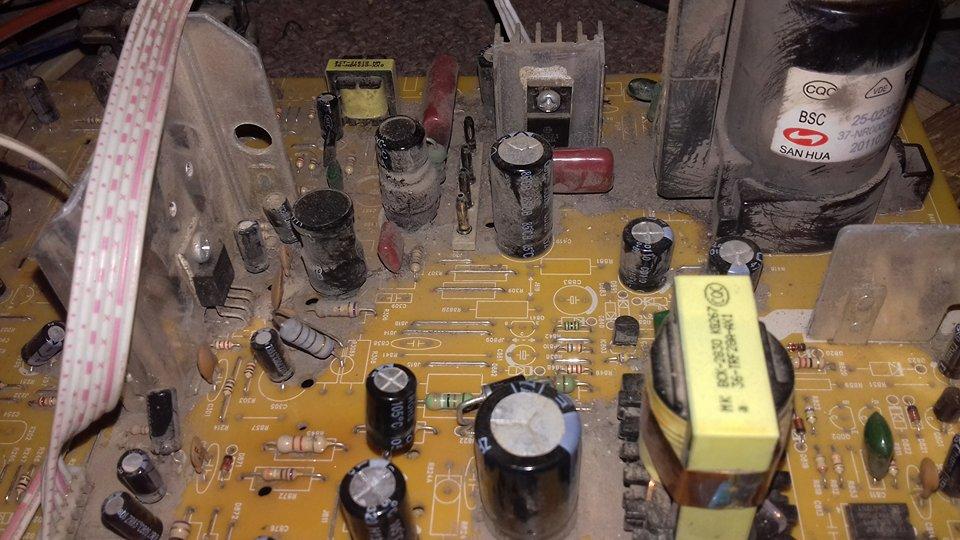

دى كل الصور الخاصة بالدايرة
والبوردة من جميع النواحى
المطلوب التأشير على الاماكن اللى هوصل فيها السلوك التلاتة
وكمان التأشير على القطع الالكترونية المراد انتزاعها
وشكرا مقدما

[حافظ السويد]

اليك الصورة مؤشر بالاسهم
انزع الترانسستور المرب على المبرد
وانزع المقاومة المحترقة
وركب السلك الاحمر على طرف المقاومة المؤشر عليه بالسهم الاحمر
وباقي الاسلاك على مكان الاسهم حسب اللون
واضبط الجهد على ال110 فولت

[مصطفى حسين احمد]

طيب وبالنسبة لترانزستور اللاين انزعه حاليا ولا بعد ما اركب الدايرة واجربها
ولو كنت هنتزعه حاليا الرجاء التأشير عليه
