[كرم المرسى]

ممكن الشرح مع الادوات المطلوبه حتى تبث الشاشتين التانين من الشاشه الرائيسيه الى عليها الريسفر

[احمد رياض]

انا لسه عاملها فى كافيه فيه 3 شاشات جهاز البين سبورت على
شاشه على وصله الاتش دى وركبت وصله 2 فى 1 فى مكان الصورة الاصفر والطرف التانى جاك اريل بتاع الارضى وعملت بحث على الشاشتين التانين والصوره اتش دى فى التلاته هاتقولى الصوت هاقولك مفيش كافيه من غير سماعات صب كبيرة حوار ماتكلفش اكتر من 50 جنيه

[كرم المرسى]

المشاركة الأصلية كتبت بواسطة احمد رياض

انا لسه عاملها فى كافيه فيه 3 شاشات جهاز البين سبورت على
شاشه على وصله الاتش دى وركبت وصله 2 فى 1 فى مكان الصورة الاصفر والطرف التانى جاك اريل بتاع الارضى وعملت بحث على الشاشتين التانين والصوره اتش دى فى التلاته هاتقولى الصوت هاقولك مفيش كافيه من غير سماعات صب كبيرة حوار ماتكلفش اكتر من 50 جنيه

طيب انا اسف هتعب حضرتك معايا ممكن صوره للوصله ال 2فى1 وموصل فيها جاك الاريل يعنى انا عاوز صوره للوصله بعد تعديلها لو سمحت

[سامى النجدى]

المشاركة الأصلية كتبت بواسطة احمد رياض

انا لسه عاملها فى كافيه فيه 3 شاشات جهاز البين سبورت على
شاشه على وصله الاتش دى وركبت وصله 2 فى 1 فى مكان الصورة الاصفر والطرف التانى جاك اريل بتاع الارضى وعملت بحث على الشاشتين التانين والصوره اتش دى فى التلاته هاتقولى الصوت هاقولك مفيش كافيه من غير سماعات صب كبيرة حوار ماتكلفش اكتر من 50 جنيه

الموضوع ده عايز تفسير لانه مبهم وغير مفهوم
غير كده يبقى كلامك كله فى الهوا

[zohny]

المشاركة الأصلية كتبت بواسطة كرم المرسى

طيب انا اسف هتعب حضرتك معايا ممكن صوره للوصله ال 2فى1 وموصل فيها جاك الاريل يعنى انا عاوز صوره للوصله بعد تعديلها لو سمحت

متصدقش اللى شرحه الاخ الكريم بطريقه اللى شرح بيه دى
كلام مش صحيح ايه علاقه HD وAV و RF ببعض
الا ازى خانه الوصف والشرح اما الشرح بطريقه دى كلام كله جانبه الصواب
2/1 ازاى وكابل اريل فى AV ايه جاب القلعه جمب البحر

[zohny]

المشاركة الأصلية كتبت بواسطة كرم المرسى

ممكن الشرح مع الادوات المطلوبه حتى تبث الشاشتين التانين من الشاشه الرائيسيه الى عليها الريسفر

الحل اما موديلوتر وتوزع منه على الشاشتين rf اى مكان الاريال
دة الجهاز الوحيد اللى بيوزع rf
اما لو الجهاز الرسيفر يوجد به من الاساس مخرج rf فاكدة مش هتحتاج
موديليتور
ويوجد حلول اخرى من خلال av

[اسامة محمد محمود]

او تجيب سبيلتر hd
وتوزعه منه زي ما انتا عايز

[على عبدالباقى]

لو الجهاز بتاعك بين اسبورت ,المخرج hd للشاشه الرئيسيه كده خلصنا من شاشه ,ومخرج الفيديو الاصفر ده الى هاتخرج منه للشاشتين واكيد طبعا عندك الشاشات بعيده عن بعض هاتجيب 3 اطراف سلك اصفر بتاع الفيديو وسلك دش لانه اجود فى خرج الفيديو هاتربط طرف من الصفر فى سلك الدش وده هايكون رئيسى وهاتركبه فى المخرج الاصفر فى الريسيفر وتسحب السلك لحد ماطول الشاشه وتلحم طرف تانى فى سلك الدش ولازم يكون نفس اللحام الى فى الطرف الاول وتركب فى مخرج الاصفر بتاع الفيديو فى الشاشه وبالريموت تجيب av هاتلاقى القناه اشتغلت يبقى كده الشاشتين اشتغلو الرئيسيه ووحده كمان معاها ,نيجى للطرف التالت الى هانوصل بيه للشاشة التالته هاتجيب سلك دش وتلحم فيه الطرف التالت بنفس الالوان الى انتا لاحم بيها وتركبها فى الشاشه وتلحم سلك الدش فى اى طرف من الاطراف التانيه اما الى خارج من الريسيفر او الى داخل على الشاشه التانيه معنى كده هاتلاقى سلكين دش ملحومين فى سلك اصفر عادى وهات av وهاتشتغل معاك والصور hd وانشاء الله هاتعرف تركب السلوك

[احمد عبدالله محمود]

المشاركة الأصلية كتبت بواسطة على عبدالباقى

لو الجهاز بتاعك بين اسبورت ,المخرج hd للشاشه الرئيسيه كده خلصنا من شاشه ,ومخرج الفيديو الاصفر ده الى هاتخرج منه للشاشتين واكيد طبعا عندك الشاشات بعيده عن بعض هاتجيب 3 اطراف سلك اصفر بتاع الفيديو وسلك دش لانه اجود فى خرج الفيديو هاتربط طرف من الصفر فى سلك الدش وده هايكون رئيسى وهاتركبه فى المخرج الاصفر فى الريسيفر وتسحب السلك لحد ماطول الشاشه وتلحم طرف تانى فى سلك الدش ولازم يكون نفس اللحام الى فى الطرف الاول وتركب فى مخرج الاصفر بتاع الفيديو فى الشاشه وبالريموت تجيب av هاتلاقى القناه اشتغلت يبقى كده الشاشتين اشتغلو الرئيسيه ووحده كمان معاها ,نيجى للطرف التالت الى هانوصل بيه للشاشة التالته هاتجيب سلك دش وتلحم فيه الطرف التالت بنفس الالوان الى انتا لاحم بيها وتركبها فى الشاشه وتلحم سلك الدش فى اى طرف من الاطراف التانيه اما الى خارج من الريسيفر او الى داخل على الشاشه التانيه معنى كده هاتلاقى سلكين دش ملحومين فى سلك اصفر عادى وهات av وهاتشتغل معاك والصور hd وانشاء الله هاتعرف تركب السلوك

[nor002]

المشاركة الأصلية كتبت بواسطة اسامة محمد محمود

او تجيب سبيلتر hd
وتوزعه منه زي ما انتا عايز

افضل سبيلتر hd زى مقال اخى اسامة محمد محمود

[فوزى النجار]

المشاركة الأصلية كتبت بواسطة على عبدالباقى

لو الجهاز بتاعك بين اسبورت ,المخرج hd للشاشه الرئيسيه كده خلصنا من شاشه ,ومخرج الفيديو الاصفر ده الى هاتخرج منه للشاشتين واكيد طبعا عندك الشاشات بعيده عن بعض هاتجيب 3 اطراف سلك اصفر بتاع الفيديو وسلك دش لانه اجود فى خرج الفيديو هاتربط طرف من الصفر فى سلك الدش وده هايكون رئيسى وهاتركبه فى المخرج الاصفر فى الريسيفر وتسحب السلك لحد ماطول الشاشه وتلحم طرف تانى فى سلك الدش ولازم يكون نفس اللحام الى فى الطرف الاول وتركب فى مخرج الاصفر بتاع الفيديو فى الشاشه وبالريموت تجيب av هاتلاقى القناه اشتغلت يبقى كده الشاشتين اشتغلو الرئيسيه ووحده كمان معاها ,نيجى للطرف التالت الى هانوصل بيه للشاشة التالته هاتجيب سلك دش وتلحم فيه الطرف التالت بنفس الالوان الى انتا لاحم بيها وتركبها فى الشاشه وتلحم سلك الدش فى اى طرف من الاطراف التانيه اما الى خارج من الريسيفر او الى داخل على الشاشه التانيه معنى كده هاتلاقى سلكين دش ملحومين فى سلك اصفر عادى وهات av وهاتشتغل معاك والصور hd وانشاء الله هاتعرف تركب السلوك

احييك م احمد عبدالباقى على الشرح الصحيح وهذه هى الطريقه المناسبه للاخ السائل وممكن يضيف اكثر من الشاشات لو عايز تحياتى للمهندس الممارس احمد عبدالباقى

[فوزى النجار]

[QUOTE=فوزى النجار;10740796][SIZE="5"][COLOR="Green"][B]
احييك م على

[الهوارى200]

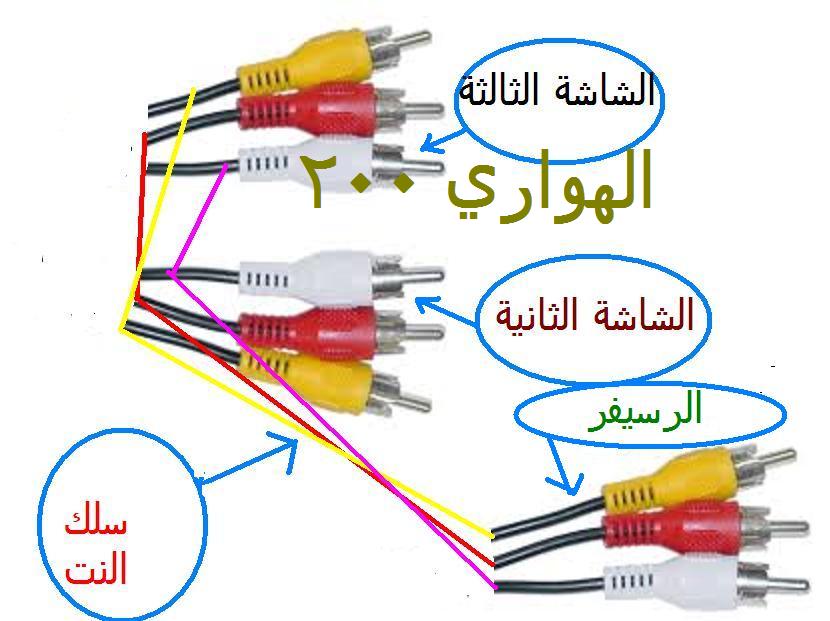

أخواتي في الله الطريقة سهلة جدا وبسيطة اوي وعن تجربة كل اللي انت عايزه هوعدد 2 كابل اديو فيديو وهيتم قص الكبل من المنتصف وهتجيب سلك نت عادي بالطول اللي ينسيبك أولا : الشاشة الرئسية هيتم تركيب وصلة الاتش دي طبعا وبكده انت استخدامت مكان واحد في الرسيفر وهيبقي معاك مكان الاديو فيديو خد طرف من الكبل اللي انت قصيته مع سلك النت ووصل براحتك بس المهم انك تتاكد من الالوان اللي انت موصلها والله الطريقة سهلة وخد كمان شرح بالصورة

[رجب محروس]

الله ينور
