ظهور الباقة المصرية الارضية على حزمة ka band نايل سات 201

اسماعيل عمر · #1 2016/02/06, 08:33 PM

جديد القمر

ظهور الباقة المصرية الارضية على حزمة

ka band

على القمر
Nilesat 201 @ 7° West

تتطلب لقط خاص لاستقبال القنوات

متكونة من المصرية الاولى و الثانية

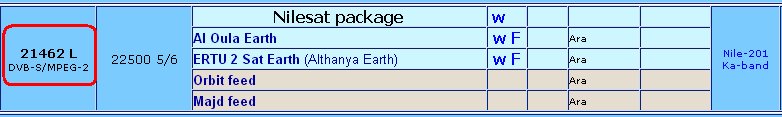

التردد

21462

L

22500

CH1-SCR

CH2-SCR

OrbitLine3

majd feed

للتذكير القنوات كانت تبث على القمر الروسى اكسبيريس am22
53 شرق

DmgRoxx · #2 2016/02/06, 08:35 PM

معلش بس ازاى كيو باند ومحتاجه اجهزه اخرى لاستقبالها ! مش كيوباند المفروض يستقبل بالعدسات العاديه ولا فيه حاجه جديده يا ريت توضحلنا وشكل الاجهزه المطلوبه

اسماعيل عمر · #3 2016/02/06, 08:38 PM

ka band
نظام جديد للبث

اسماعيل عمر · #4 2016/02/06, 08:40 PM

خريطة التغطية فى النطاق ka band

اسماعيل عمر · #5 2016/02/06, 08:45 PM

!!... KA-BAND ...!!

وهو شبيه C-BAND ولكنه يختلف في امور معينة حيث يكون UPLINK للقمر بين 27 و31 GHz

اي جيجا هرتز ويعتبر هذا النظام صغير ولكنه يبث بقوة وسرعة في الارسال ويعتبر اقوى من C-BAND ولكن هذا النظام مميز لانه يعمل بشكل جيد لليث HD-TV و MPGE-4

اسماعيل عمر · #6 2016/02/06, 08:48 PM

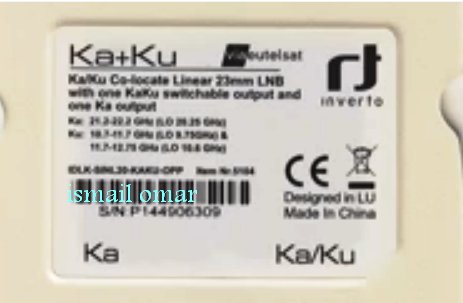

اللاقط ويشبه اللاقط العادى
ولكنه يختلف فى الاداء

حمدى العسالى · #7 2016/02/06, 09:04 PM

وياترى بقى الاقط دا او العدسة دى موجودة ولا مش موجود فى السوق

الفارس الاوحد · #8 2016/02/06, 09:12 PM

DISCOVERY+2

13:03 - 2006/09/02 معلومات عن العضو

الـــــ BAND فـــي ســطـــور وجـــمــيــع انـــواعــهـــا

C Band

قبل البدأ بالموضوع مصطلحات سوف استخدمها ومعناها

UPLINK الاشارة الخارجة من القناة والذاهبة الى القمر

DOWNLINK الاشارة الخارجة من القمر والقادمة الى اجهزتنا عن طريق LNB

ماهو BAND وماهيه انواعه

الباند نظام بث قنوات وباقة عليه ولع الكل منكم ومار عليه هذه الاسماء KU-BAND وغيرها

من الانظمة هذه الانظمة تستخدم في ارسال الاشارة الى القمر الصناعي بصيغة معينة او بتردد معين ويمكن استقبالها بوجود LNB يدعم هذا النوع من الانظمة واقمار خاصة وترددات تعمل على هذا النوع من الانظمة

انواعه وموديلاته

KU-BAND

C-BAND

KA-BAND

S-BAND

L-BAND

هذه هي الحزم التي تعمل ولديها اقمار وترددات في الفضاء وعلى الاقمار الصناعية

<<< KU-BAND >>>

نظام استقبال رقمي وهو كثر الاستخدام في الاقمار ويعتبر الاول من بين الانظمة الاكثر

استخداما واحد الاقمار التي تعمل عليه هو النايلسات مثلاً

يستقبل هذا النوع الاشارة الكهربائية ويرسلها وذلك حيث يقول بارسال اشارة من القناة الى القمر

ويسمى Uplink وهو 27.5 اما الاستقبال الذي يصل الى الاجهزة ويسمى Downlink فهو 18.3

ويمكن استخدام ال LNb من 1 الى 6 DB

!!... C-BAND ...!!

يعتبر هذا النظام الثاني بعد KU-BAND هنالك الكثر من الاقمار والترددات تعمل على هذا النظام ومن امثلها العربسات

ويكون ال UPLINK لهذا القمر 6.425 ويكون Downlink للقمر 3.7 فما فوق

ويعتبر C-BAND حزمة منخفضة للبث

وهذا جدول يوضح بث الاقمار واشاراتها UPLINK و DOWNLINK

Band TX Frequency RX Frequency
Extended C Band 5.850 - 6.425 GHz 3.625 - 4.200 GHz
Super Extended C-Band 5.850 - 6.725 GHz 3.400 - 4.200 GHz
INSAT C-Band 6.725 - 7.025 GHz 4.500 - 4.800 GHz
Palapa C-Band 6.425 - 6.725 GHz 3.400 - 3.700 GHz
Russian C-Band 5.975 - 6.475 GHz 3.650 - 4.150 GHz
LMI C-Band 5.7250 - 6.025 GHz 3.700 - 4.000 GHz

من ابرز الاقمار التي سوف تبث بنظامين KU و C هيه اقمار الجيل الجديد من

NSS 8 57 East Ku - C postponed
End of 2006 S.Günes

كذلك العربسات الجيل الجديد

!!... KA-BAND ...!!

وهو شبيه C-BAND ولكنه يختلف في امور معينة حيث يكون UPLINK للقمر بين 27 و31 GHz

اي جيجا هرتز ويعتبر هذا النظام صغير ولكنه يبث بقوة وسرعة في الارسال ويعتبر اقوى من C-BAND ولكن هذا النظام مميز لانه يعمل بشكل جيد لليث HD-TV و MPGE-4

ومن ابرز الاقمار القادمة والتي سوف تبث بهذا النظام

اسماعيل عمر · #9 2016/02/06, 09:13 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حمدى العسالى

وياترى بقى الاقط دا او العدسة دى موجودة ولا مش موجود فى السوق

للأسف الشديد اللاقط غير متوفر فى السوق المصرى
ولكن وجب التنويه

عباده · #10 2016/02/06, 09:15 PM

مشكور يابرنس علي الخبر
لكن السؤال هنا فيد أوربت دا اللي كان شغال عليه عمرو أديب والقناة الثانية اللي
بتذيع المبارايات داخل مصر؟؟
والسؤال الأخر لو ركبنا القطعة دي كدا هنخسر مجال الكيوباند ؟ يبقي عايز بقي طبق لوحده؟

اسماعيل عمر · #11 2016/02/06, 09:28 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة عباده

مشكور يابرنس علي الخبر
لكن السؤال هنا فيد أوربت دا اللي كان شغال عليه عمرو أديب والقناة الثانية اللي
بتذيع المبارايات داخل مصر؟؟
والسؤال الأخر لو ركبنا القطعة دي كدا هنخسر مجال الكيوباند ؟ يبقي عايز بقي طبق لوحده؟

نعم اخى هى نفس القنوات الارضية الاولى والثانية وفيد اوربت
القطعه يوجد منها نظام مزدوج ku +ka فى نظام واحد ولكن غير متوفره
فى السوق المصرى

حامدالمصرى2 · #12 2016/02/06, 09:29 PM

رجاء هل القطعه موجودة بمصر ام لا وما سعرها ان امكن

imo7sen · #13 2016/02/06, 09:44 PM

ممكن نشتريها من الانترنت؟؟؟؟؟؟؟

م/احمدمبروك · #14 2016/02/06, 09:46 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة اسماعيل عمر

نعم اخى هى نفس القنوات الارضية الاولى والثانية وفيد اوربت
القطعه يوجد منها نظام مزدوج ku +ka فى نظام واحد ولكن غير متوفره
فى السوق المصرى

لو سمحت فى اى دولة توجد هذه العدسة ؟

sokas700 · #15 2016/02/06, 09:56 PM

لو القطعه عندى مثلا وهعمل بحث اعمل افقى ولا راسى ؟؟
