مشكلة برسيفر كيوماكسH6 الكبير

bahaa hamam · #1 2021/02/23, 01:09 AM

رسيفر h6 الكبير فاصل باور
ركبت دايرة باور تانية ما اشتغلش وفي مكثف كبير في اللوحة الرئيسية انفجر علي العلم تم تجربته علي السريا وباردو انفجر المكثف محتاج مخطط لمعرفة قيم المكثف مع تحديد العطل ان امكن

Mr.Mohamed Fatthy · #2 2021/02/23, 01:41 AM

غالبا قيمة المكثف تكون
ضعف قيمة الفولت الموجود بالخط
معنى اخر
قيس مكان المكثف بالافو
اذا كان الفولت 12 يكون المكثف 25 فولت
اذا كان الفولت 3.3 يكون المكثف 10 فولت
و هكذا
طيب و اليو اف uf ( الميكرو ) ؟؟
يتناسب تناسباً عكسياً مع الفولت
بمعنى
كلما زاد الفولت قل الميكرو و العكس
----------
ارفع صورة واضحة للبوردة

Abdelrahman Ezzat · #3 2021/02/23, 02:01 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة Mr.Mohamed Fatthy

غالبا قيمة المكثف تكون
ضعف قيمة الفولت الموجود بالخط
معنى اخر
قيس مكان المكثف بالافو
اذا كان الفولت 12 يكون المكثف 25 فولت
اذا كان الفولت 3.3 يكون المكثف 10 فولت
و هكذا
طيب و اليو اف uf ( الميكرو ) ؟؟
يتناسب تناسباً عكسياً مع الفولت
بمعنى
كلما زاد الفولت قل الميكرو و العكس
----------
ارفع صورة واضحة للبوردة

bahaa hamam · #4 2021/02/23, 12:16 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة Mr.Mohamed Fatthy

غالبا قيمة المكثف تكون
ضعف قيمة الفولت الموجود بالخط
معنى اخر
قيس مكان المكثف بالافو
اذا كان الفولت 12 يكون المكثف 25 فولت
اذا كان الفولت 3.3 يكون المكثف 10 فولت
و هكذا
طيب و اليو اف uf ( الميكرو ) ؟؟
يتناسب تناسباً عكسياً مع الفولت
بمعنى
كلما زاد الفولت قل الميكرو و العكس
----------
ارفع صورة واضحة للبوردة

ارفاق الصورة

م/السيد منطاوى · #5 2021/02/23, 02:25 PM

قياسات الباور الذى تم تركيبه

م/السيد منطاوى · #6 2021/02/23, 02:25 PM

قياسات الباور الذى تم تركيبه

bahaa hamam · #7 2021/02/23, 07:29 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة م/السيد منطاوى

قياسات الباور الذى تم تركيبه

قياسات الباور القديم خط ال20 فولت
بيجيب فولت اقل
تم ارفاق صورته بالاسفل
وعند تركيب الباور الجديد علي السريا تم انفجار المكثف الموجود بالبوردة الرئسية خلف التيونر وجنب ترانزوسترات الاشارةكما هو واضح في الصورة بعاليه

hend mohamed11 · #8 2021/02/23, 09:44 PM

لو مفيش 47/450 يبقي هو دة

bahaa hamam · #9 2021/02/24, 12:18 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة hend mohamed11

لو مفيش 47/450 يبقي هو دة

انا ما بتكلمش علي دائرة الباور المكثف المنفجر في الدائرة الرئيسية وليست التغذية

hend mohamed11 · #10 2021/02/24, 01:00 AM

تمام شوفتو
بص جرب 470/16
جرب غالبا يطلع هو ان شاء الله تعالي

kareem gad · #11 2021/02/24, 08:41 AM

بص ياغالي معني انه خلف التيونر ده ليه احتمالين فولتية 5فولت او الفولتية اللي بتخرج للقطعة lnb بس واضح من الصورة انها فولتية عالية يبقة ركب مكثف 35فولت

bahaa hamam · #12 2021/02/25, 09:47 AM

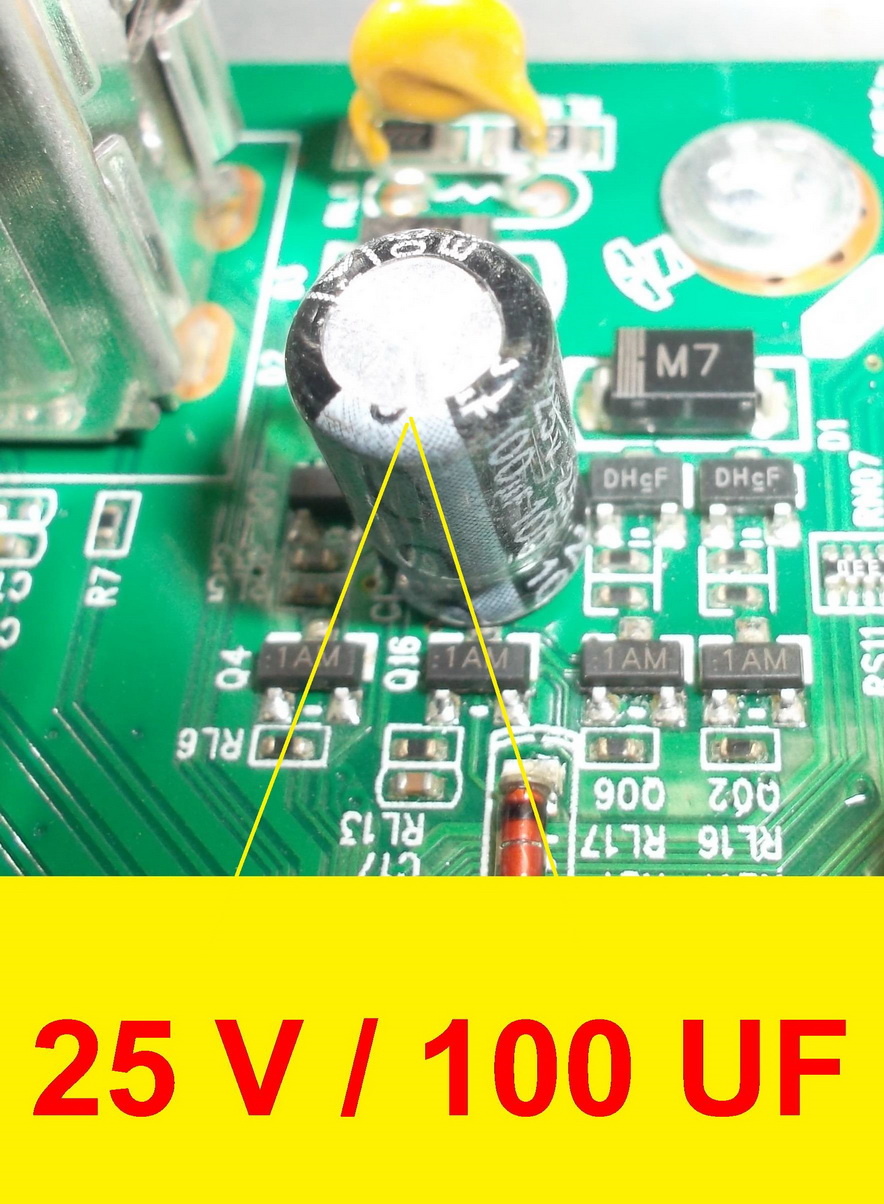

طيب لو ممكن قيم المكثف رقم CL7 من علي اللوحة الرئيسية
للي عندي البوردة من الاخوة

حسام الدين مصطفى · #13 2021/02/25, 10:11 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة bahaa hamam

طيب لو ممكن قيم المكثف رقم CL7 من علي اللوحة الرئيسية
للي عندي البوردة من الاخوة

سبب انفجاره --- احتمال انه راكب معكوس

حسام الدين مصطفى · #14 2021/02/25, 10:26 AM

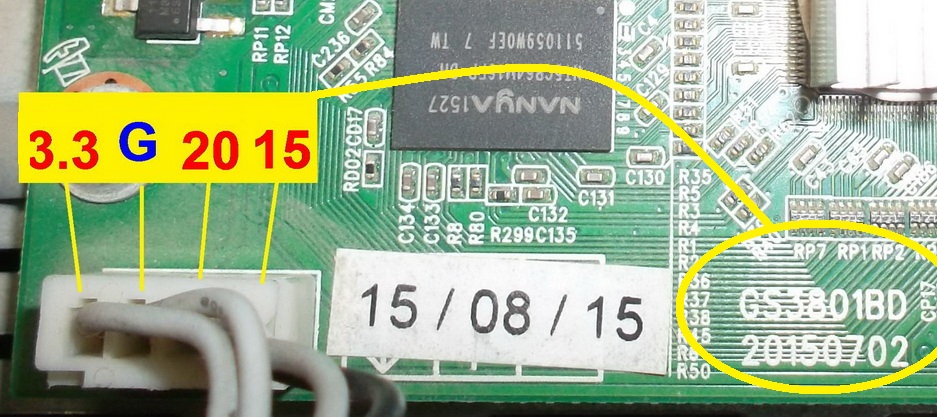

ترتيب الجهود

joosat · #15 2021/02/25, 11:01 AM

الله ينور عليك يا استاذ حسام بجد مواضيعك وردودك فوق الممتاز
متابعه ممتازة وفى انتظار السائل
