[المهندس سـات]

السلام عليكم ورحمة الله وبركاته

الرسيفر فاصل ( ميت ) بمعنى دائرة الباور سليمة 1000% وللضمان عندى دائرة باور كيوماكس الأسمر فرجن 1 داخل مربع القديم واخد منها طرف الـ 12فولت وطرف الأرضى وتم التوصيل كالتالى 2 طرف أرضى ، 2 طرف 12 فولت ولا جديد ولا يوجد أى فولتيات على الرجليتور أنا شاكك فى الأيسى الموجود بجوار سوكت الباور علشان موجود 12 فولت على الطرف المشار إليه فى الصورة الأخيرة ومش مخرج أى فولت على أى طرف من أطراف الأيسى
أرجوا المساعدة لحل هذا العطل

صورة الجهاز

صورة البوردة

صورة الـ IC

[mahmoud888]

تتبع الفولت اخي ..شوف هل في فولت علي الملف الللي بجوار الايسي ..وياريت تقولنا رقم الايسي كام علشان نعرف وظيفته

[mahmoud888]

تتبع الفولت اخي ..شوف هل في فولت علي الملف الللي بجوار الايسي ..وياريت تقولنا رقم الايسي كام علشان نعرف وظيفته

[WALID85AYA]

غير هذا الايسى غالبا العيب بيكون منه
ولكن افحص اولا المكثفات الطبع حوله ربنا باحدها شورت او كاتم للفولت

[المهندس سـات]

المشاركة الأصلية كتبت بواسطة WALID85AYA

غير هذا الايسى غالبا العيب بيكون منه
ولكن افحص اولا المكثفات الطبع حوله ربنا باحدها شورت او كاتم للفولت

المكثفات كلها سليمة
والأيسى مش عارف أقرأ الأرقام إللى عليه حاولت بجميع الطرق معرفة الرقم ولكن دون فائدة
فأرجوا من حضراتكم معرفة رقم هذا الأيسى حتى أحضره

[المهندس سـات]

المشاركة الأصلية كتبت بواسطة mahmoud888

تتبع الفولت اخي ..شوف هل في فولت علي الملف الللي بجوار الايسي ..وياريت تقولنا رقم الايسي كام علشان نعرف وظيفته

كما شرحت أخى الكريم لا يوجد أى فولت إلا على الطرف المشار إليه فى الصور والمكثف 470mf 16v غير زالك لا يوجد أى فولت
والأيسى مش عارف أقرأ الأرقام إللى عليه

[تامر مسعد]

اخى الكريم
تقريبا رقم الاى سى 3414
يجب ان يكون فى فولت على الرجل الاولى الثانية الثالثة
9 - 12 - 5
وجارى المراجعه وقت توفر جهاز

[المهندس سـات]

أخى تامر مفيش غير 12 فولت على طرف الأيسى كما هو مشار إليه بالسهم
وهذه الصورة لحضرتك فى إحدى المشاركات إللى قولت فيها

يجب ان تجد فولت 5 او 3 فولت فى هذه المنطقة

[تامر مسعد]

بجوار خط 12اول رجل كان 9 والرجل الثالثه كانت 5 فولت والرجل السادسة أو السابعة كان عليها فولت ايضا غيره فقط ان شاء الله

[المهندس سـات]

إن شاء الله سأقوم بتغيرة ولكن رقم الأيسى لست متأكد من صحته حتى أقوم بإحضارة ياريت إن أمكن تتأكد من الرقم

[تامر مسعد]

مسجله عندى بهذا الرقم ان شاء الله هو بس
توكل على الله ولو مش مستعجل انتظر ليوم الجمعه او السبت بالكتير
فى واحد جاى يتبرمجه بس صاحبه مسافر لما يوصل هجيلى

[المهندس سـات]

إن شاء الله سأحاول غداً إحضار الأيسى وسأوافيكم بالنتيجة

[المهندس سـات]

المشاركة الأصلية كتبت بواسطة تامر مسعد

مسجله عندى بهذا الرقم ان شاء الله هو بس
توكل على الله ولو مش مستعجل انتظر ليوم الجمعه او السبت بالكتير
فى واحد جاى يتبرمجه بس صاحبه مسافر لما يوصل هجيلى

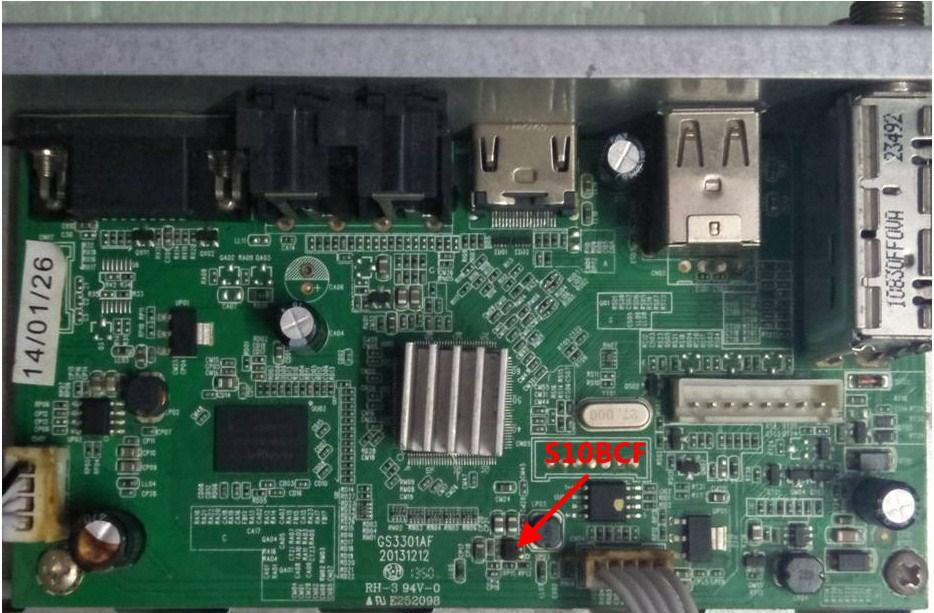

أسف على التأخير فى الرد لعدم تمكنى من إحضار الأيسى وعند سؤال أحد الأخوة أشار لى بأن رقم الأيسى هو 3502 فقمت بتركيبه لا جديد وبالنظر بجوار سوكت البانل وجدت S10BCF المشار إليه فى الصورة به شرخ فقمت بإستبدالة من بوردة رسيفر h2 mini4 ولا جديد
فأرجوا منك أخى تامر عندما يأتيك الجهاز غداً أو بعد غداً إن شاء الله التأكد من الرقم وقياس الفولتات على أرجل الأيسى وتوزيعها على الصورة إن أمكن
ولك جزيل الشكر
