#1
2019/01/14, 11:56 PM
|
|||||
|
|||||
❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤

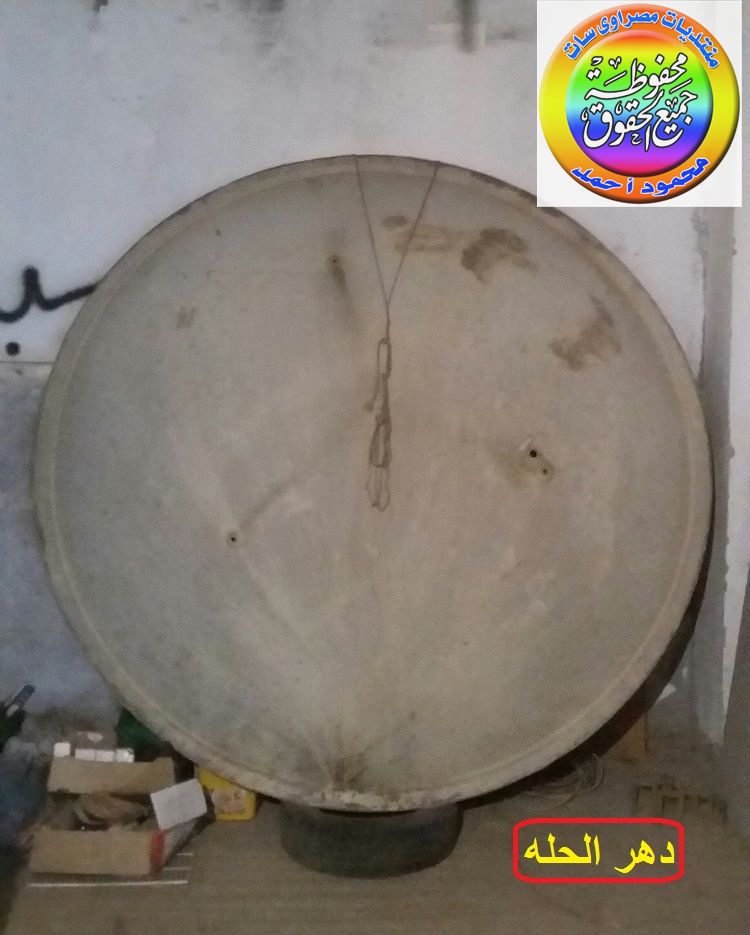

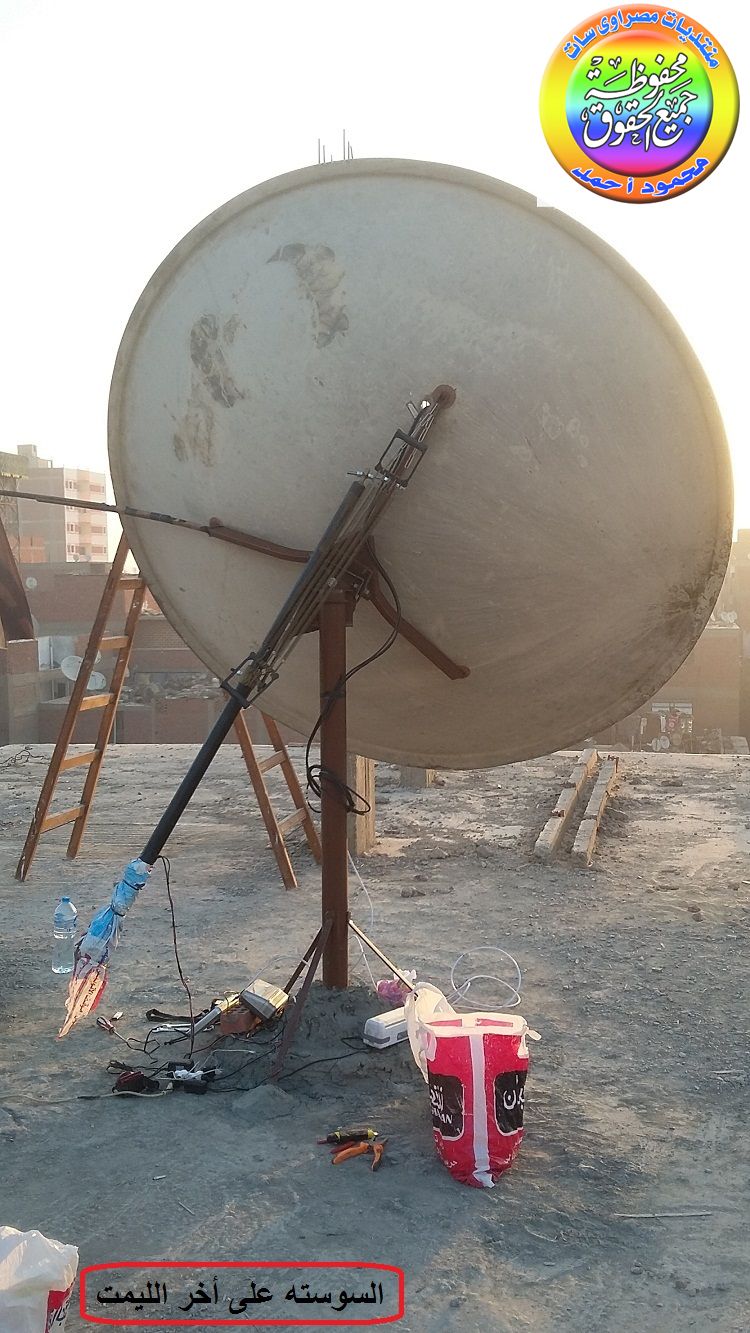

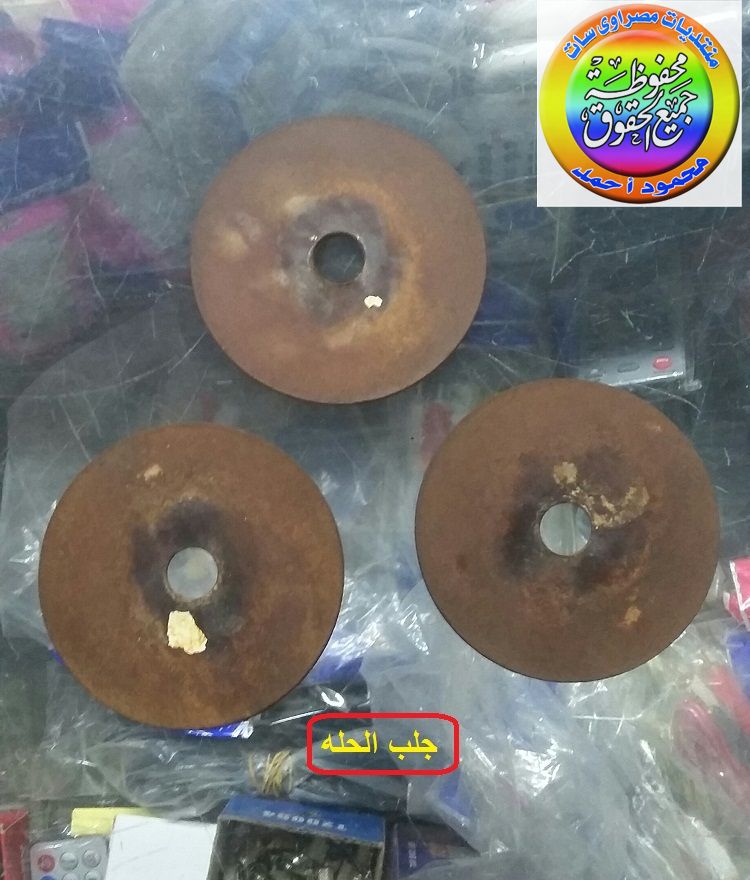

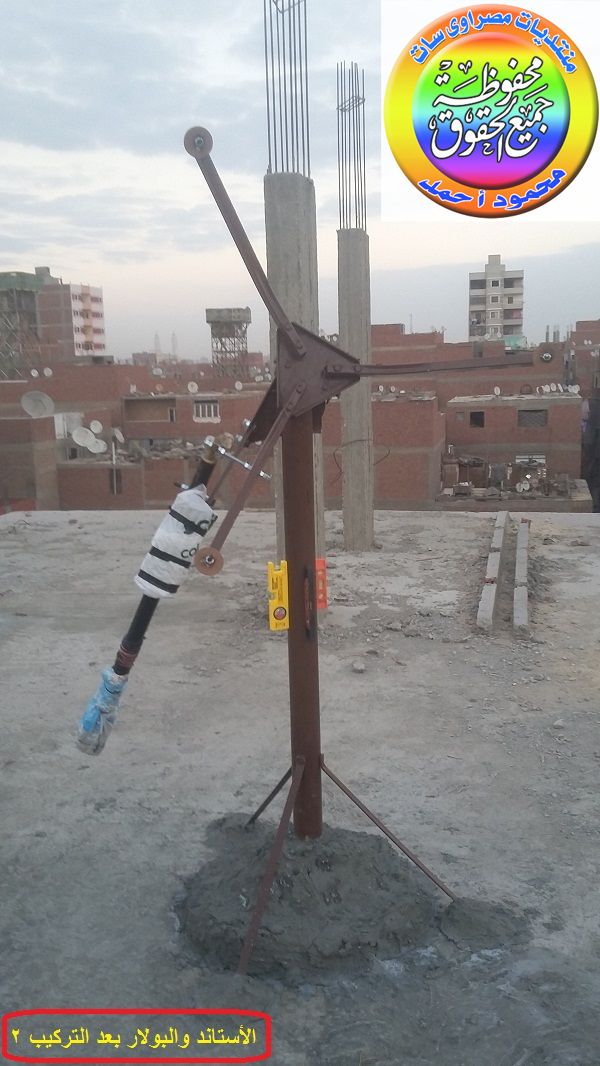

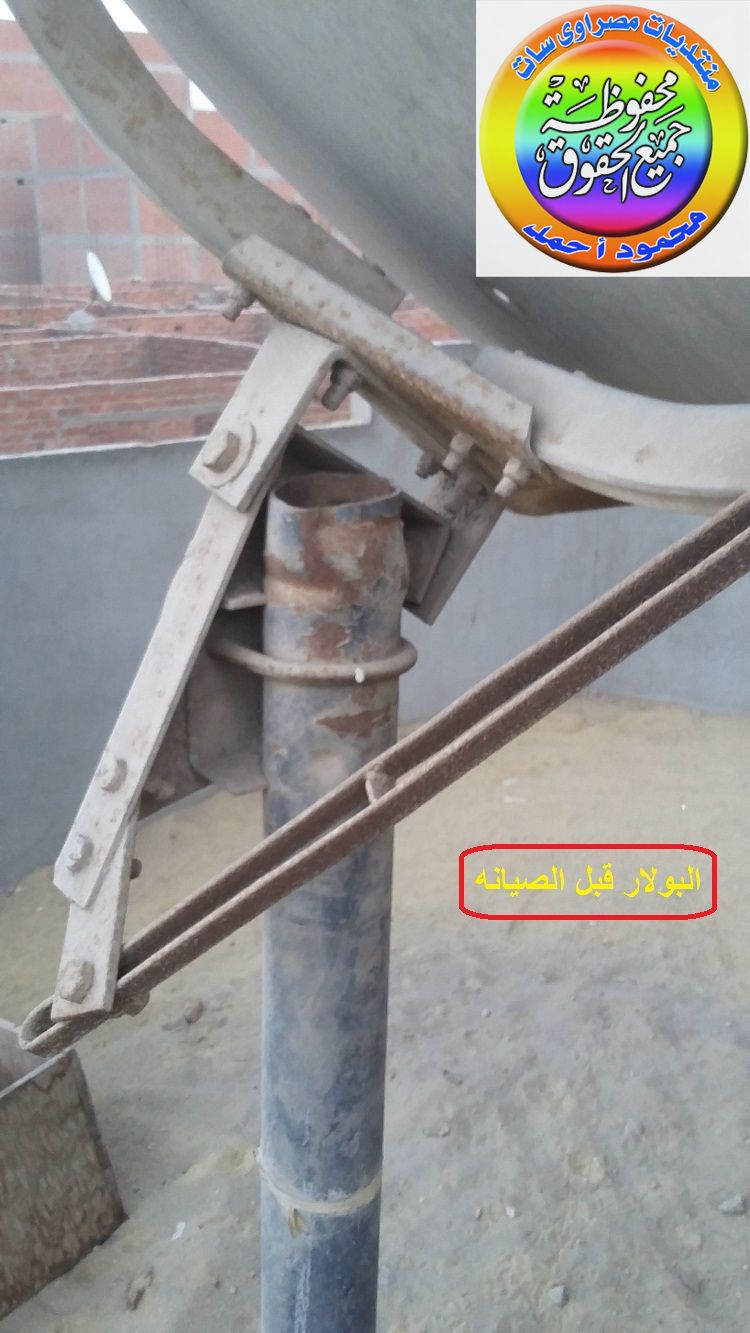

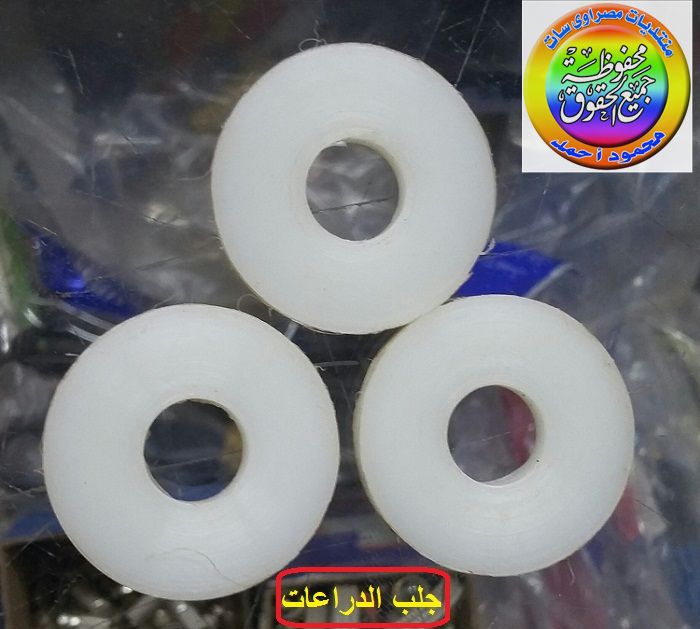

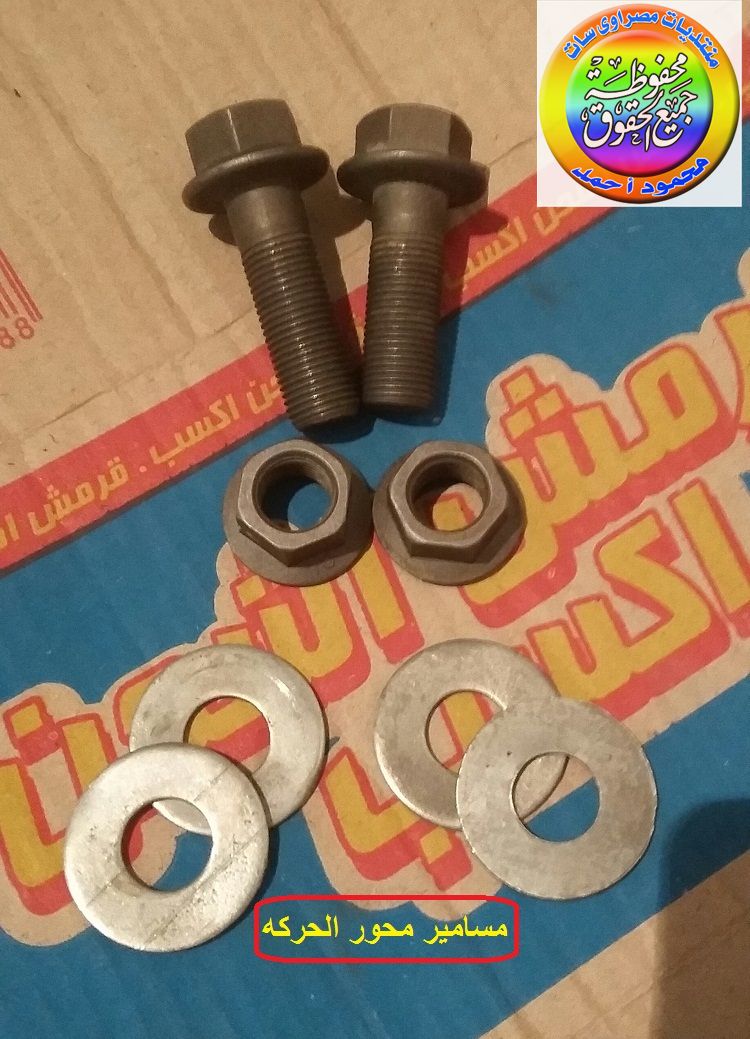

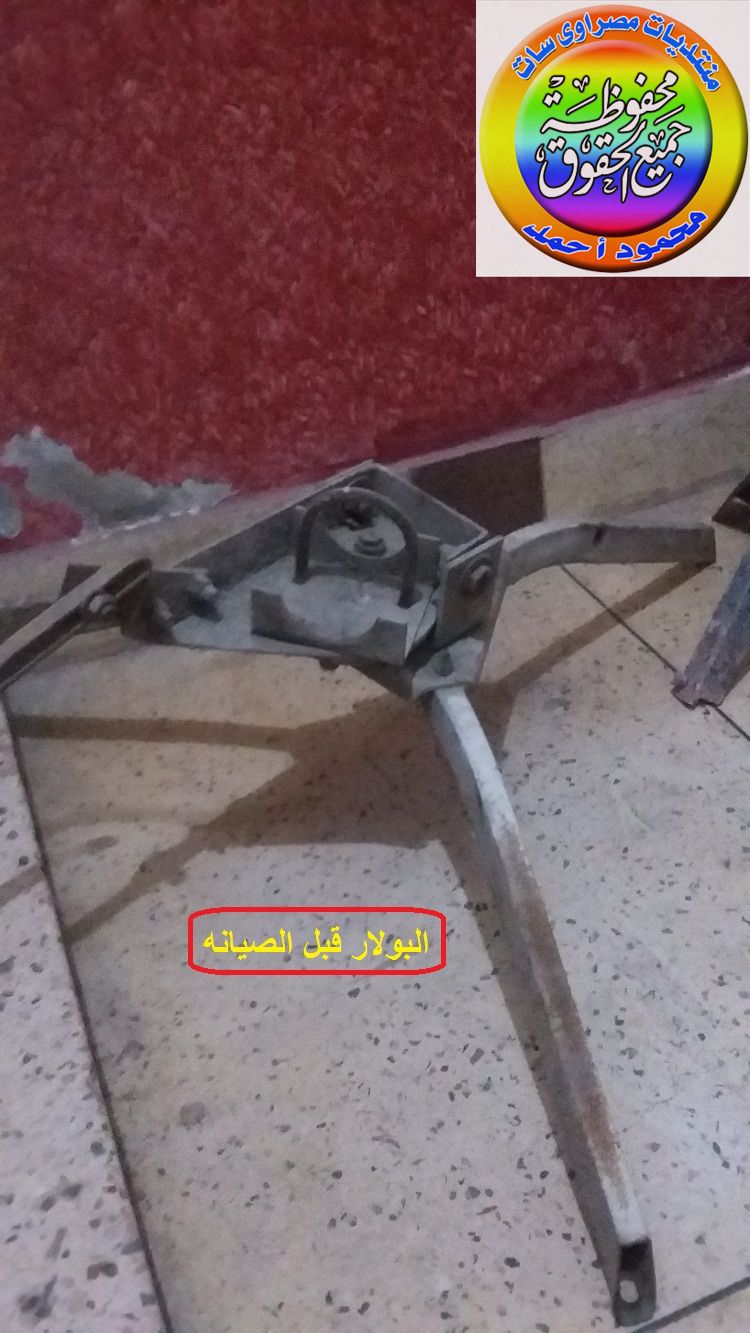

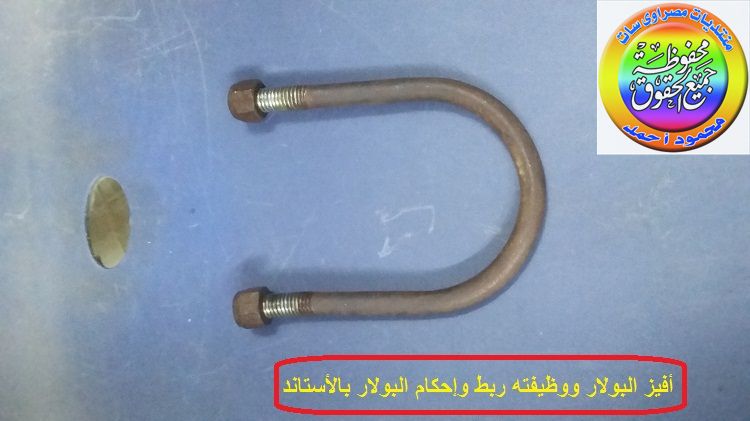

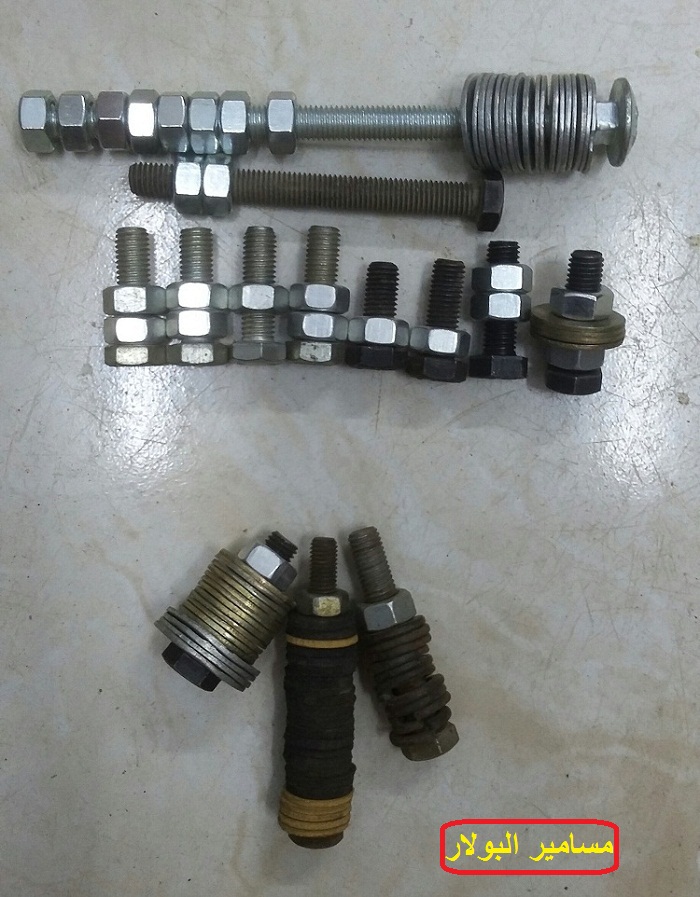

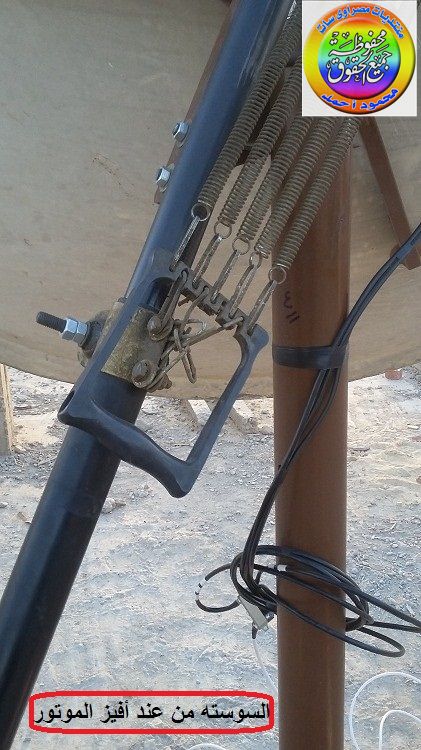

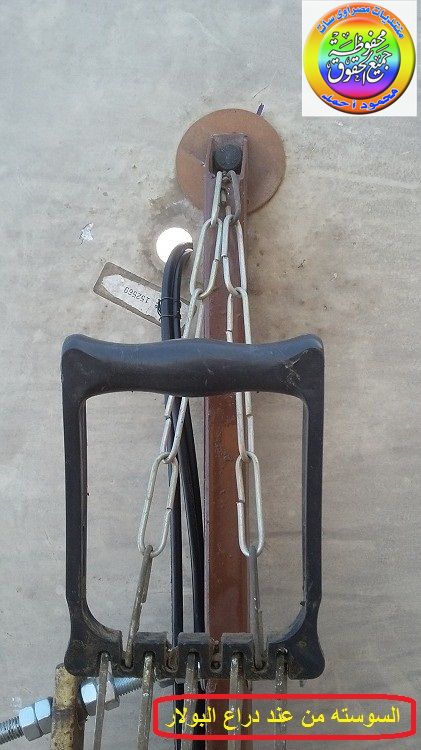

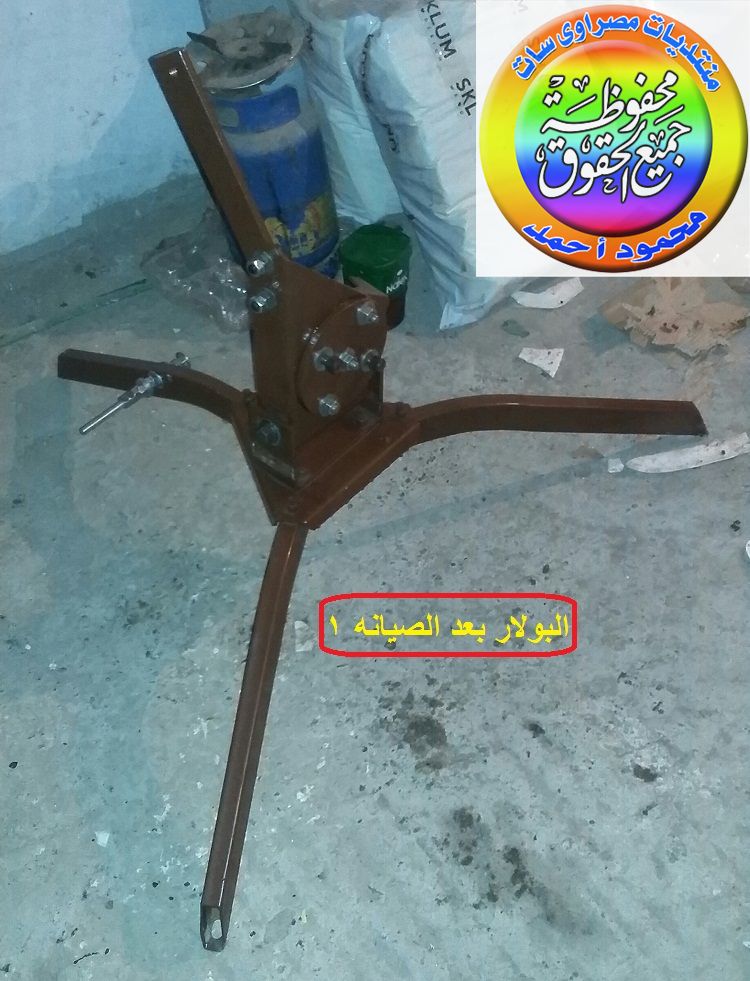

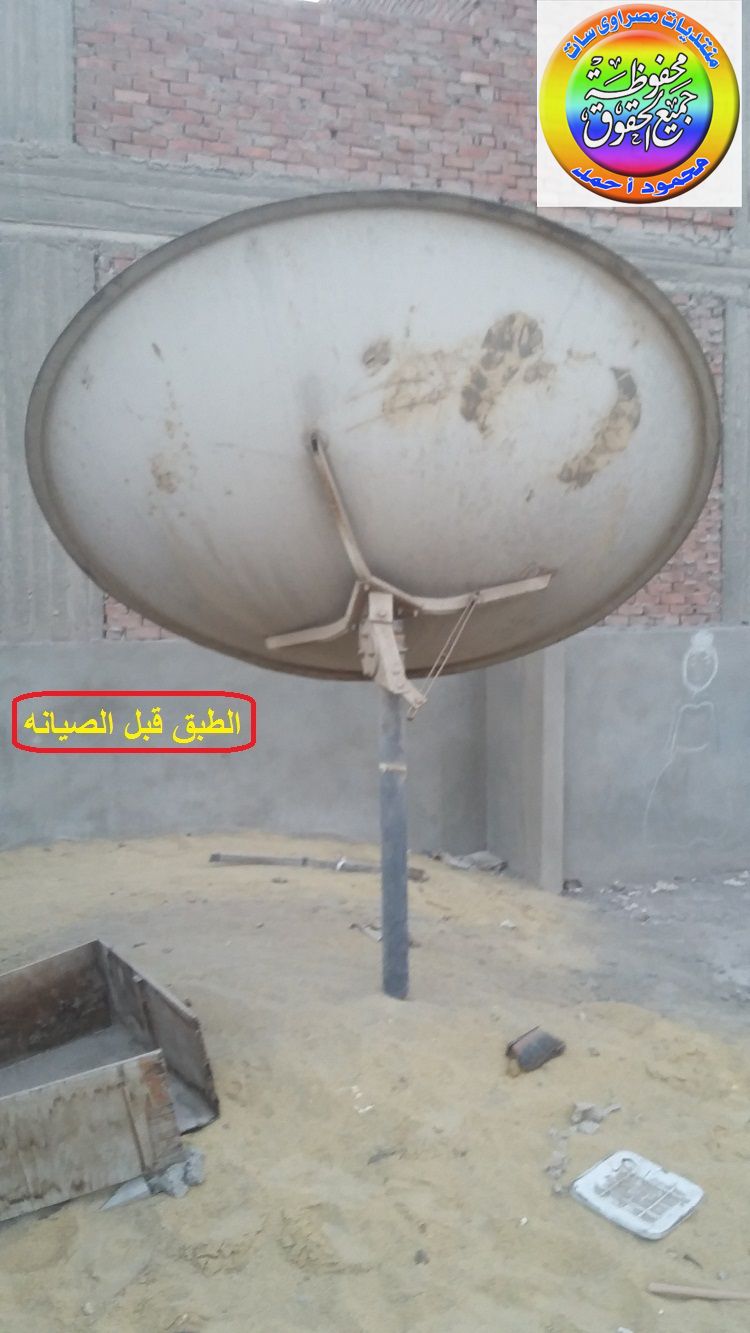

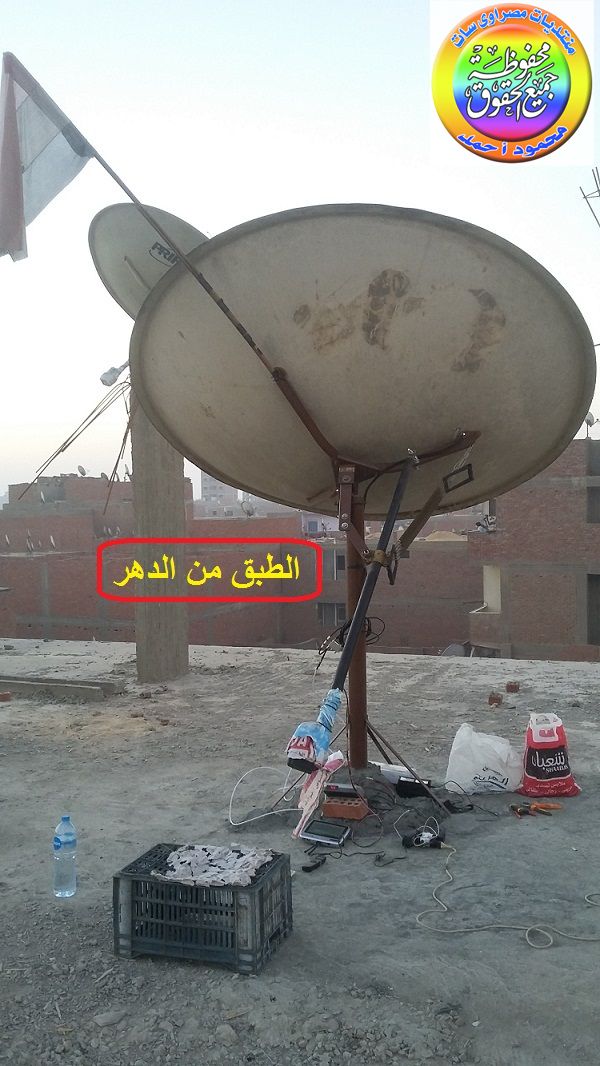

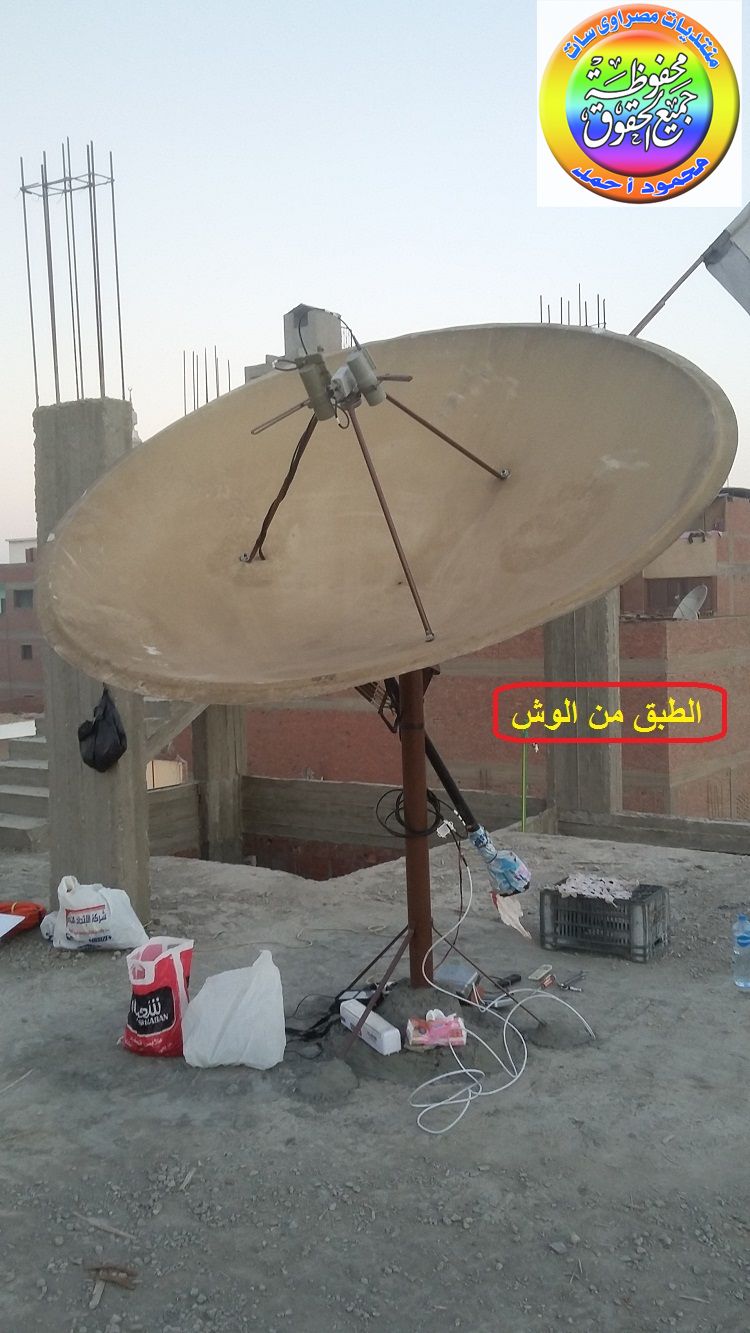

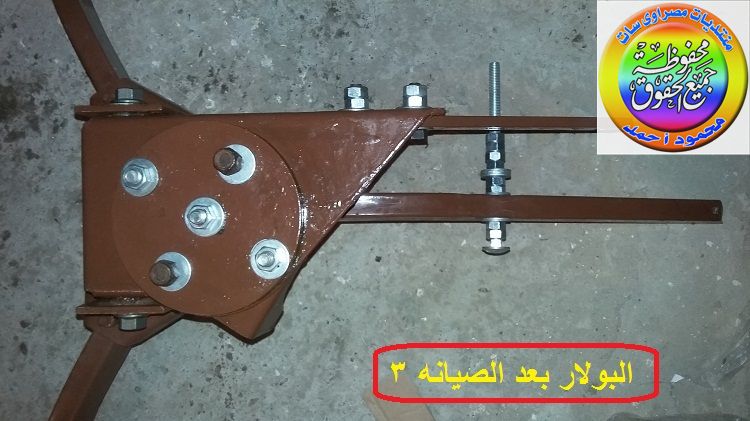

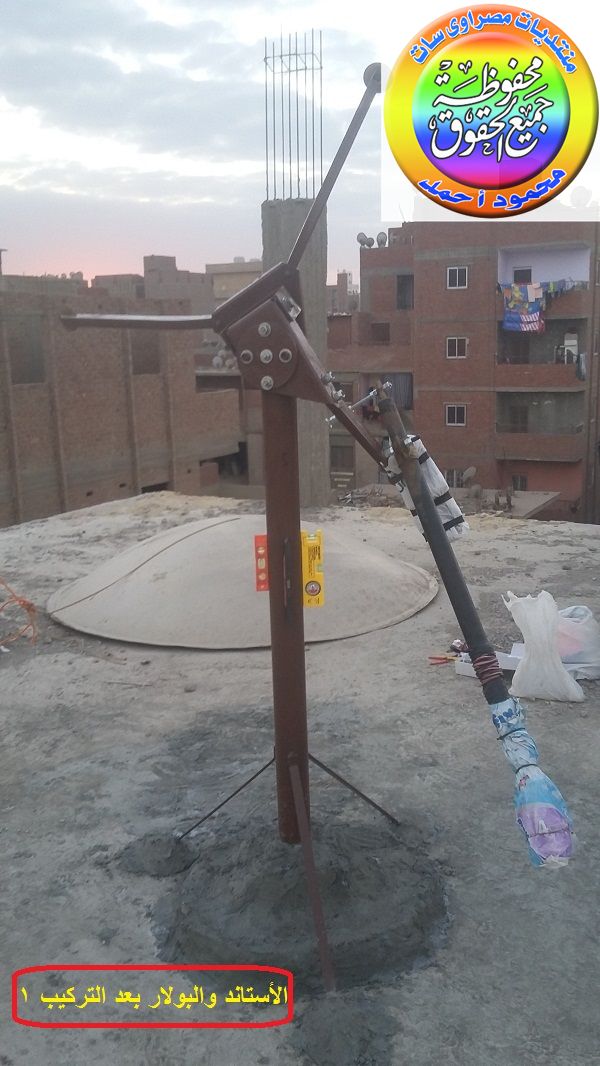

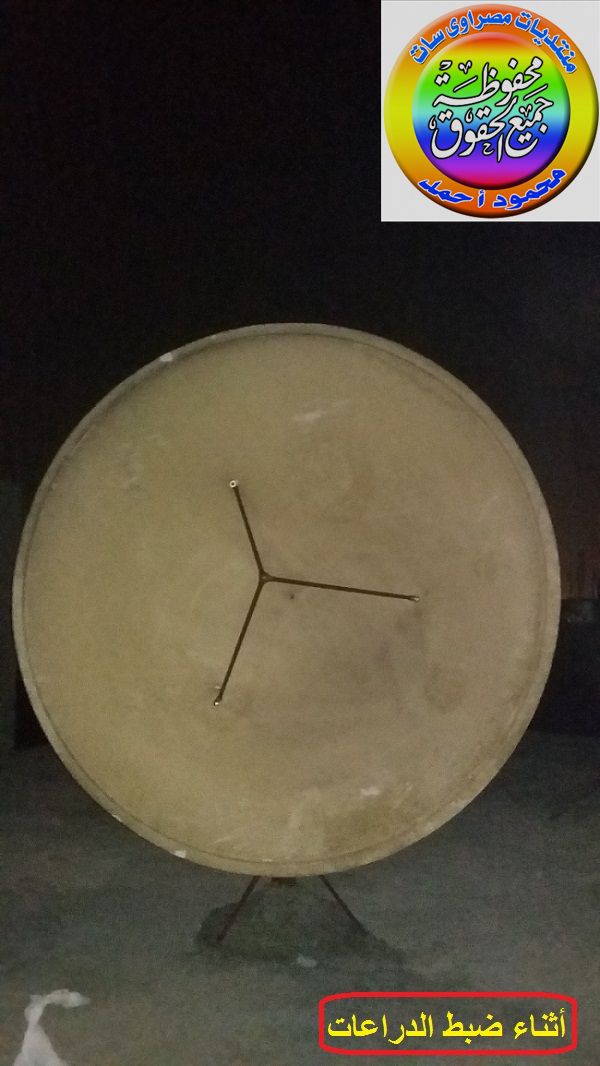

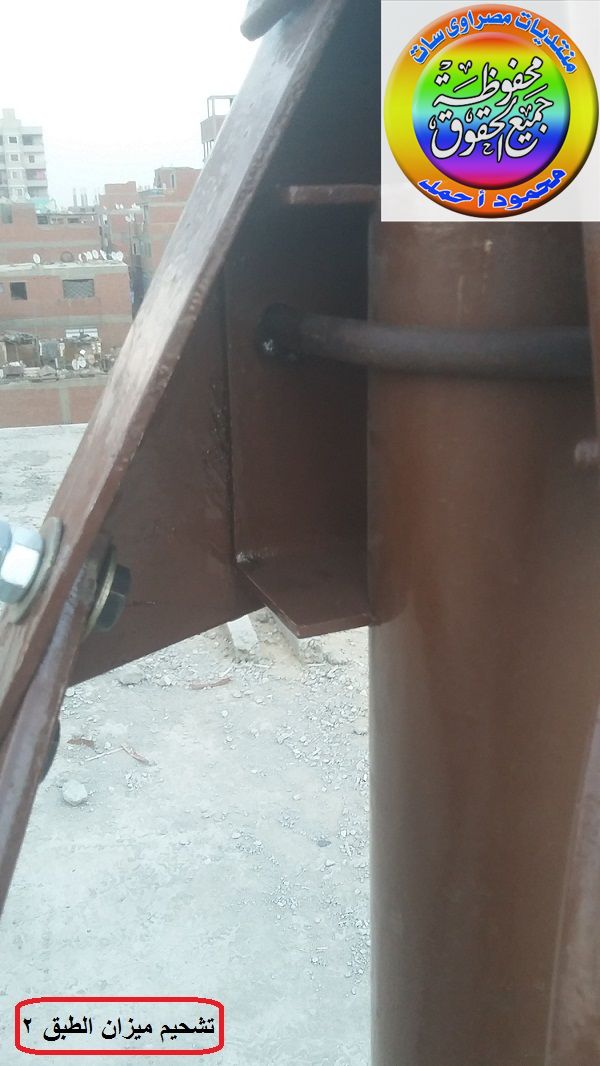

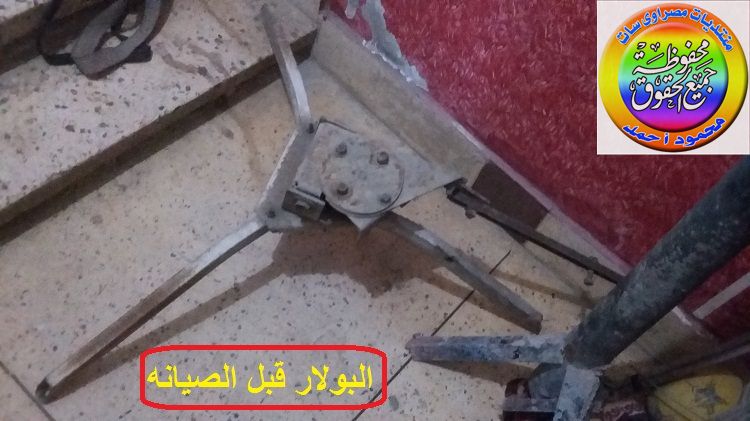

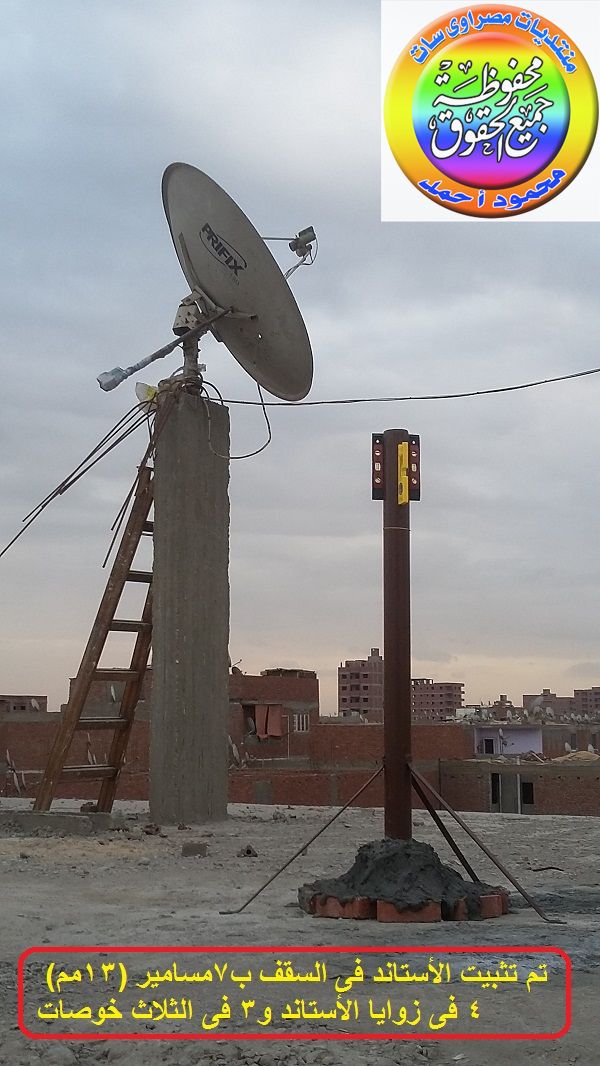

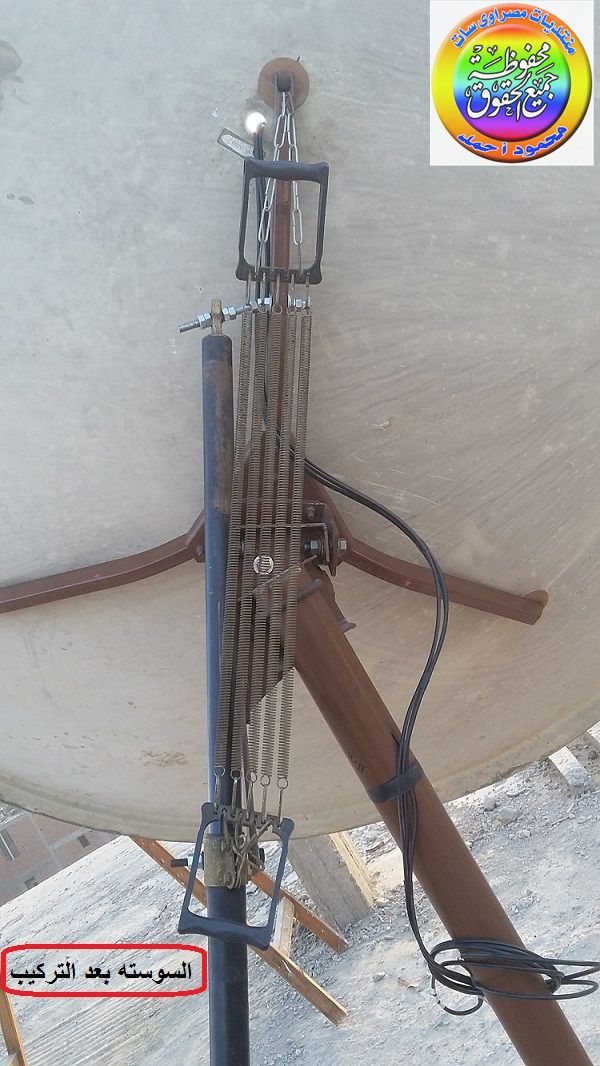

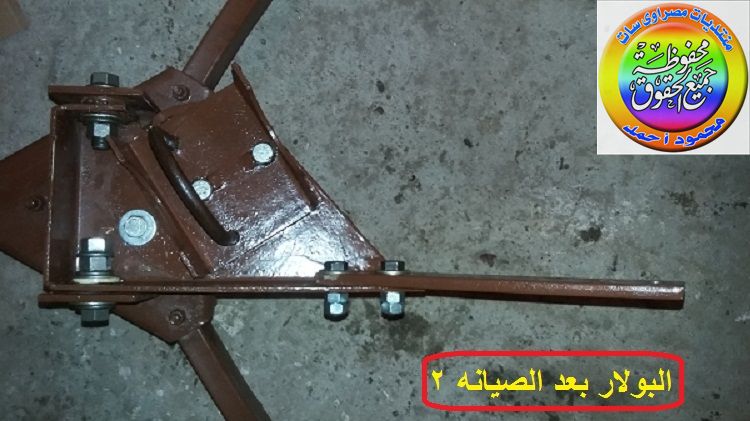

     هذا العمل إهداء إلى أعضاء ومشرفين وإداريـن المكان اللى بتعلم منه دوما مصراوى سات  فى البدايه الطبق كان متروك بدون إستخدام لفترة ودى صورة قبل الصيانه      ودى الصور بعد سنفرة البولار ودهانه وتعديل الفلانشه الحامله للموتور للضعف لتصبح 30سم للتغلب على مشكله الوصول لأقصى الشرق والغرب .. وتم إضافه 3 زوايا لأستاند الطبق لزيادة الأمـان      وهذة صور لأكسسوارات الطبق جلب ومسامير وفلانشه الموتور قبل وبعد التعديل      وهذة الصور مجمعه أثناء تركيب الطبق             وهنا تم تركيب سوسته لتخفيف الحمل على الموتور أثناء الرجوع من أقصى الشرق والفكرة مأخوذة من أستاذى الفاضل الحاج شريف والموتور المستخدم سوبر جاك 36 بوصه     وللأمانه الطبق لسه محتاج سنه ظبط للمدار بس مستنى الجو يتظبط شويه   أتمني أن أكون قدمت شئ ينال إعجابكم
----------------------------
مشاهدة جميع مواضيع محمود احمد89 التعديل الأخير تم بواسطة الحاج شريف ; 2019/01/15 الساعة 08:26 AM
|
|
#2
2019/01/15, 12:01 AM
|
|||||
|
|||||
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
أسف سهوت عن رفع هذة الصورة

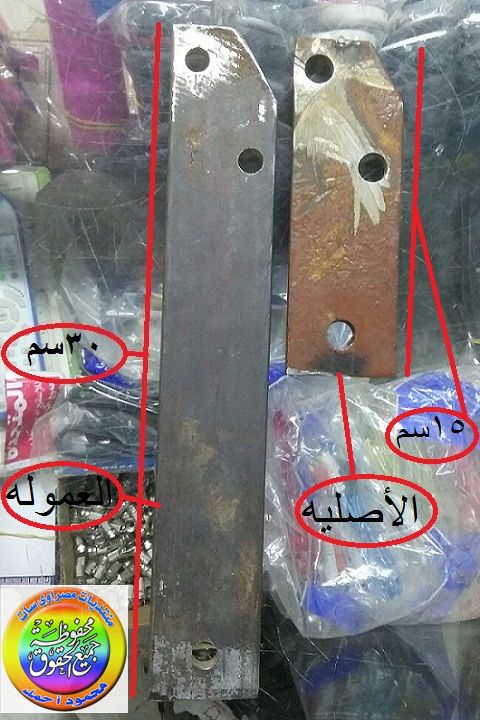

صورة للفلانشه الحامله لموتور الطبق قبل وبعد التعديل
----------------------------
مشاهدة جميع مواضيع محمود احمد89
|
|
#3
2019/01/15, 02:14 AM
|
||||
|
||||
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
----------------------------
مشاهدة جميع مواضيع XYZA
|
|
#4
2019/01/15, 02:28 AM
|
|||||
|
|||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
اقتباس:

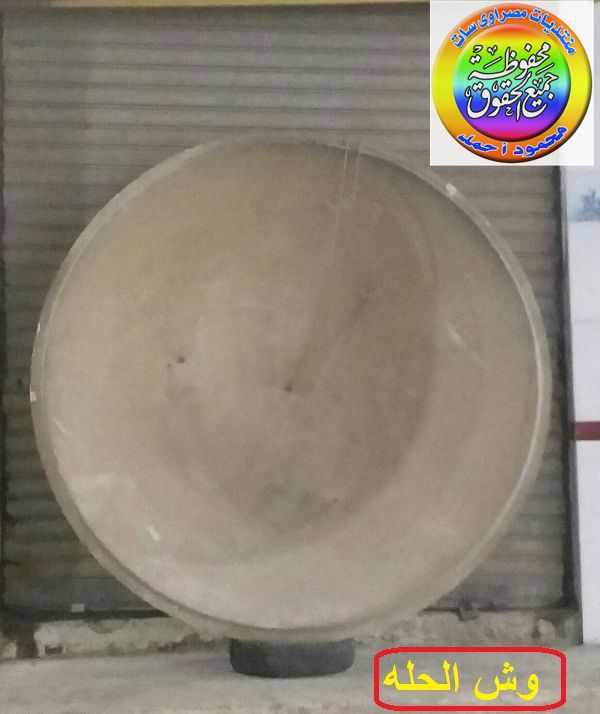

الحله الوحيدة اللى مرضتش أعمل فيها أى حاجه وإكتفيت بغسلها بماء بملح ليمون لأنى مقتنع بفكرة إن دهان المصنع أفضل من أى دهان ممكن أعمله للحله
----------------------------
مشاهدة جميع مواضيع محمود احمد89
|
|
#5
2019/01/15, 04:56 AM
|
|||||
|
|||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
----------------------------
مشاهدة جميع مواضيع المهندس/احمد جمال
|
|
#6
2019/01/15, 05:09 AM
|
|||||
|
|||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
اقتباس:
----------------------------
مشاهدة جميع مواضيع محمود احمد89
|
|
#7
2019/01/15, 05:26 AM
|
|||||
|
|||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
اقتباس:
----------------------------
مشاهدة جميع مواضيع المهندس/احمد جمال
|
|
#8
2019/01/15, 08:36 AM
|
||||
|
||||
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
----------------------------
مشاهدة جميع مواضيع الحاج شريف
|
|
#9
2019/01/15, 11:33 AM
|
|||||
|
|||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
----------------------------
مشاهدة جميع مواضيع toto2017
|
|
#10
2019/01/15, 01:44 PM
|
|||||
|
|||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
----------------------------
مشاهدة جميع مواضيع استشارى نافع
|
|
#11
2019/01/15, 01:49 PM
|
|||||
|
|||||
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
----------------------------
مشاهدة جميع مواضيع gamal_317_ 20
|
|
#12
2019/01/15, 04:14 PM
|
|||||
|
|||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
اقتباس:

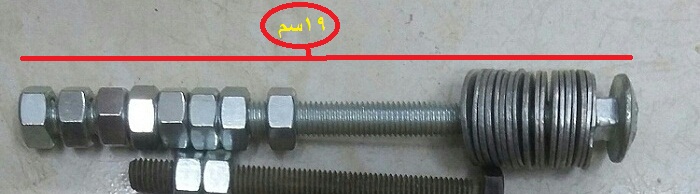

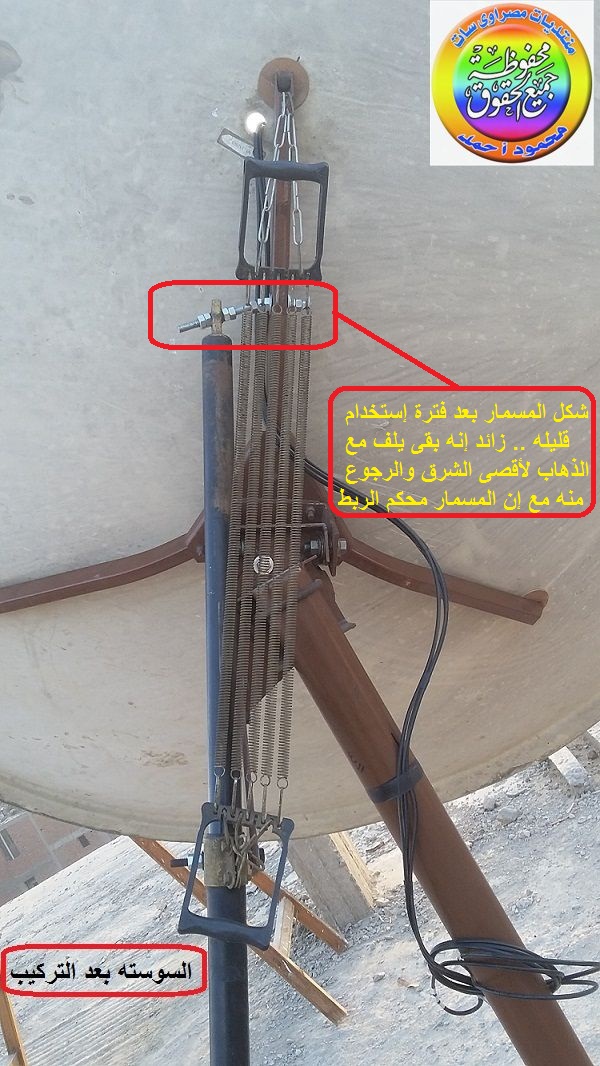

بالفعل كان يجب أن تكون الزوايا والشدادات أكثر سمكا ومتانه ولكن حاولت أعوضها بكثرة مسامير التثبيت وكميه الصبه عبارة عن شكارة أسمنت + ربع شكارة جبس + ربع شكارة رمل وبالفعل أيضا الطبق تقيل على السوسته بمعنى أن لو قصدت أخلى الطبق يسقط ناحيه الشرق السوسته مبتقدرش تشد الطبق وجارى البحث عن سوست تناسب هذا الوزن مع انها كانت شغاله جيدا على طبق بريفكس 220سم وأنا لم أقصد عرض الموضوع بدون نتائج ولكن فضلت أن أصبر يومين وأظبط الطبق ظبطه محترمه وأغيرله مسمار قصبه الموتور علشان عامل معايا مشكله وهى المسمار المرفق صورته (مسمار 19مم) طوله 18 سم خاص بربط قصبه الموتور بدراع البولار اتعوج من الحمل مع أقل فترة إستخدام للطبق ومش عارف أركب إيه مكانه يستحمل الحله أثناء الحركه شرقا غربا مما أدى هبوط بالأشارات وهذة صور توضح المسمار قبل التركيب وبعد إستخدامه اسبوع   وفى الأخير شاكر لمرور حضرتك الكريم وتقبل فائق إحترامى
----------------------------
مشاهدة جميع مواضيع محمود احمد89
|
|
#13
2019/01/15, 04:22 PM
|
|||||
|
|||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
اقتباس:
اقتباس:

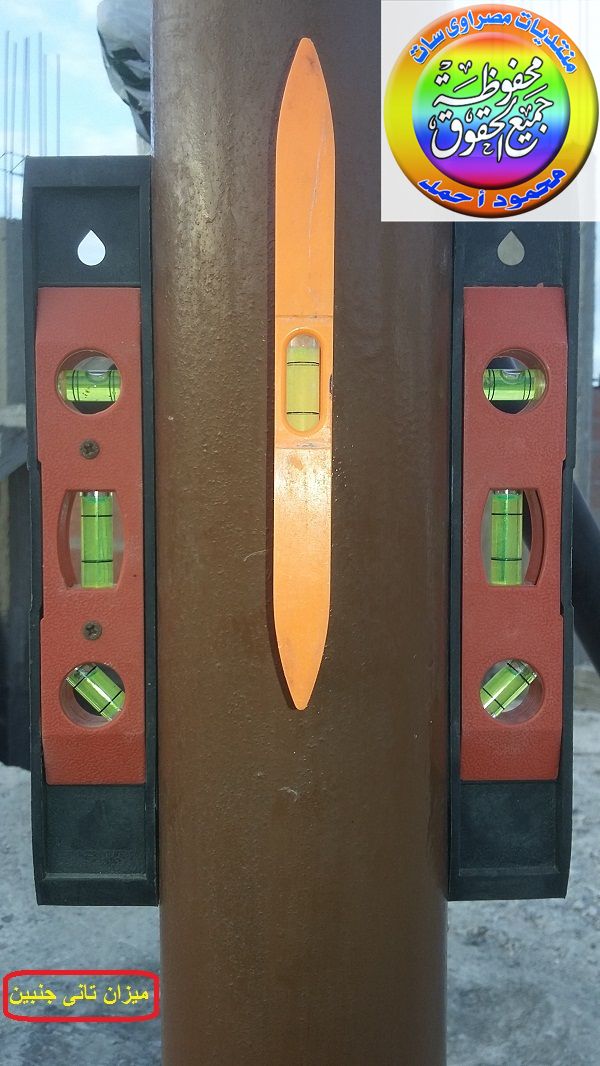

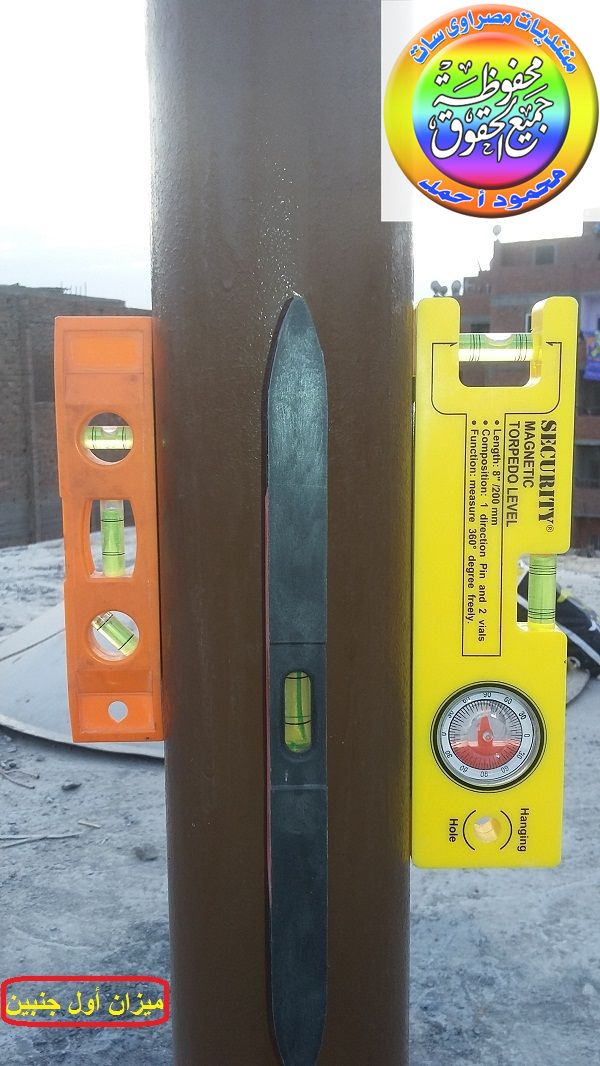

عارف إن ميزان تانى جنبين فى سنه ميل ولكن متعوضه بأذن الله علشان شهرين والبيت هيتصبله سقف جديد بأذن الله اقتباس:
----------------------------
مشاهدة جميع مواضيع محمود احمد89
|
|
#14
2019/01/15, 04:27 PM
|
|||||
|
|||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
اقتباس:
----------------------------
مشاهدة جميع مواضيع استشارى نافع
|
|
#15
2019/01/15, 10:27 PM
|
||||
|
||||
|
رد: ❤❤ صيـانـه وتركيـب الطبـق العملاق باراكـلبـس 230سم ❤❤
اقتباس:
تحياتى باشمهندس محمود وتقديرى لروحك العاليه وتقبلك ملاحظاتى بروح الناصح وليس الناقد فى رسالتك دى ملاحظتان الأولى لماذا مسمار بطول 18 سم وبدون ورد زنق مشطوفه ، ورد الزنق هى اللى بتحكم ربط المسمار وتمنعه من الفك أو الحل ثم الربط بصامولتين مع بعض لإحكام الربط المفروض مسمار عادى 8 أو 9 سم ووضع عروه " 2سم من ماسوره نص بوصه " بين ذراع الطبق وعروة الموتور مع ورده قبلها وبعدها لإبعاد الموتور عن الذراع أثناء الحركه الثانيه : صبه الخرسانه القياسيه غير اللى حضرتك ذكرتها الصبه القياسيه 4 مقادير زلط او سن : 2 مقدار رمل : مقدار إسمنت ودى اللى كل الدنيا بتبنى عليها المنشآت التى تتحمل كل الأحمال لكن اللى حضرتك عملتها دى طريقه للزق القاعده فى السطح لكن الجبس بيضعفها ولا تشكل وزنا كافيا تابع ياباشمهندس الموضوع وغير المسمار وإن أمكن زود الصبه بالمواصفات القياسيه مع تحياتى لحضرتك وتمنياتى بالتوفيق وف إنتظار النتيجه لهذا العمل المتقن بارك الله فيك
----------------------------
مشاهدة جميع مواضيع الحاج شريف
|
 |
|
