[khalid2009x]

تلفزيون SUPER GENERAL
موديل SG2098MS
ايسي العمليات LA7685J
ترانسيستور البور D2498
ترانس الاين D2499
ايسي الفرتكال TA8445K
ايسي الصوت AN57
مظهر العطل خط فيرتكال مع خطوط رفيعه بالأعلى
تغذية الفرتكال 24 واصلين من الاين مفيش مشكله استبدلت ايسي الفرتكال بواحد جديد مع مكثف التنعيم مع استبدال جميع المكثفات بجنب الايسي واس مفيش فيده فحصت المقاومات بجنب الايسي كلهم تمام فحصت ملفات الانحراف العمودي على الدفلكشن بيعطي قياس تمام بالافوميتر ايه الحل؟

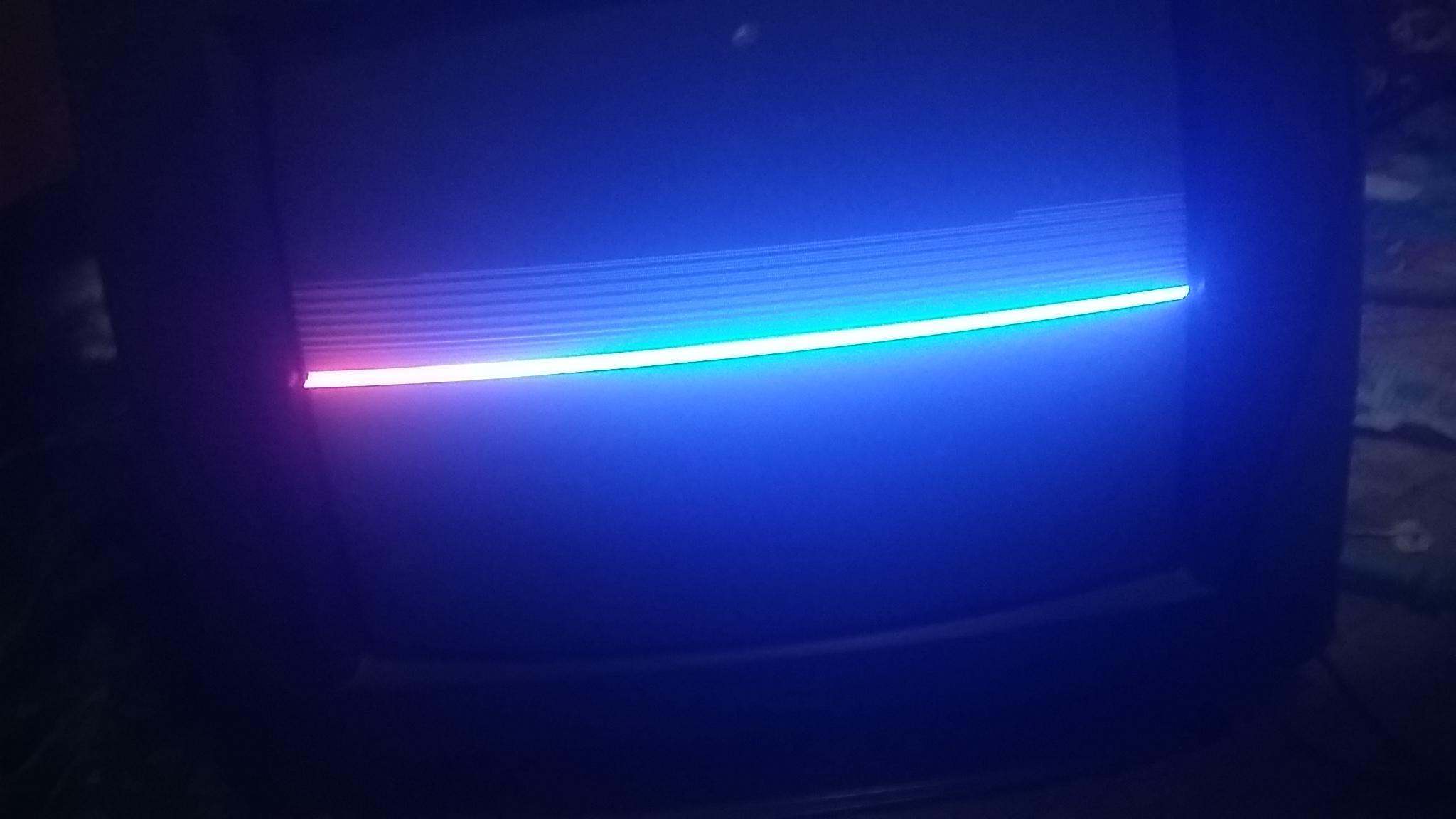

مظهر العطل بالصوره
https://www12.0zz0.com/2024/10/09/01/310569997.jpg

[ابوosama]

رطب صبعك على الايسي الفرتكال
شوف الصورة بتفرد ولا لاء
ونفس الكلام على المكثفات والمقومات فى منطقه الفرتكال

[khalid2009x]

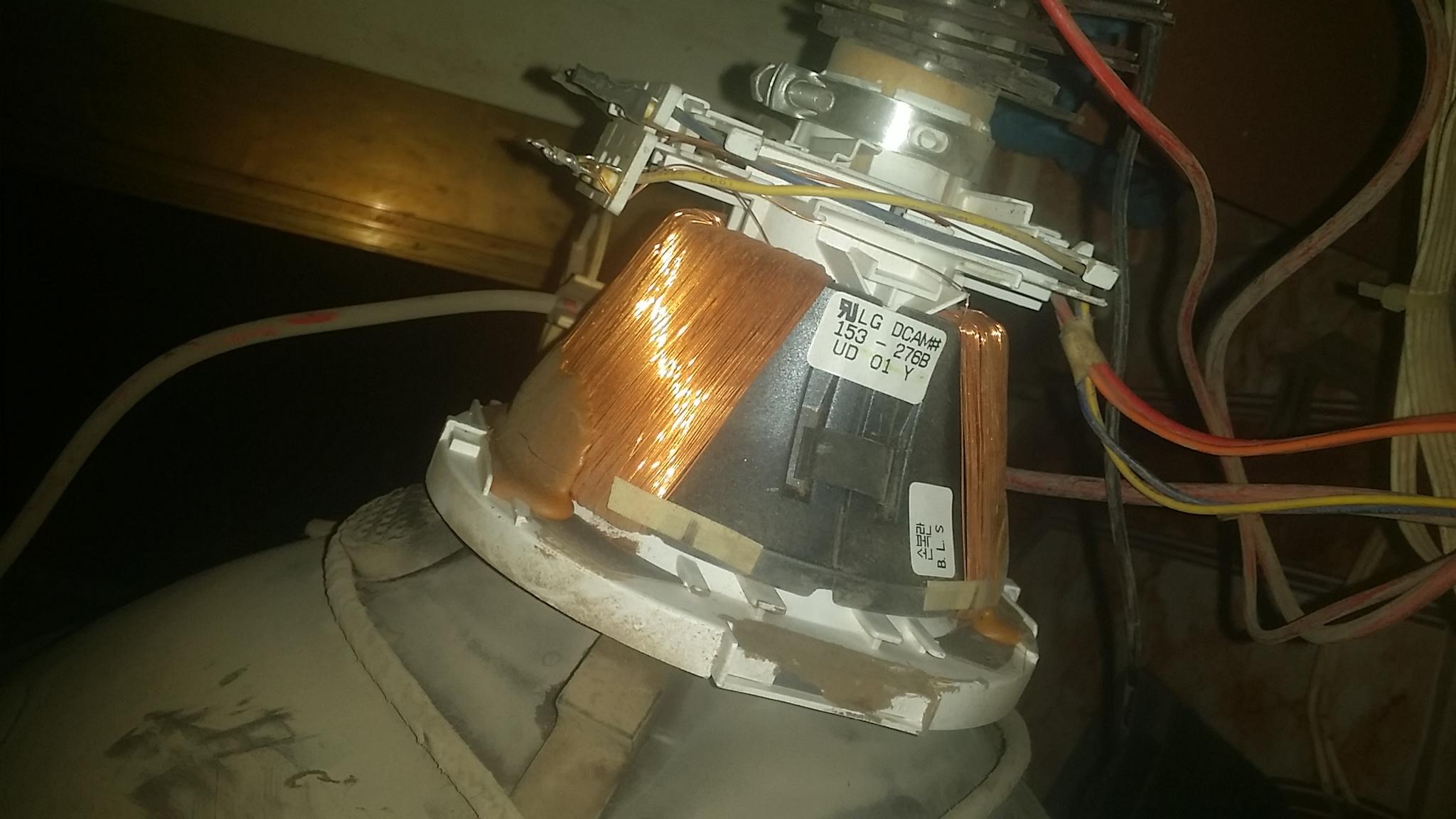

اسف على تاخري بالرد بسبب انشغالي رطبت اصبعي ولامست أطراف ايسي الفرتكال والمقاومات والمكثفات الي جنبيه لاحظت الصوره بتفرد شويه مش كامله مع اهتزاز شديد وخطوط رفيعه . كان عندي سؤال انا قمت بقياس ملفات الانحياز العمودي على هذا الدفلكشن من نوع LG لاحظت القياس طلع بالافو ميتر بيدي 15 أوم والقياس على ملفات الانحياز الأفقي بتعطي 3 أوم هل هذا صحيح القياس؟ مع أنه جبت دفلكشن تاني نفس الشكل والنوع من شاسيه تلفزيون LG قلت اتاكد طلع نفس القياس بيعطي 15 اوم والغريب انه قمت بقياس بعض الدفلكشنات من تلفزيونات صينيه شغاله طلع القياس مختلف من ناحية قياس ملفات الانحياز العمودي بيطلع مقاومة أقل من 15 أوم سؤال هل اجرب واحد منهم ولا بيحصل مشاكل؟ وهذي صورة الدفلكشن بتاع الجهاز

[(سعيد)]

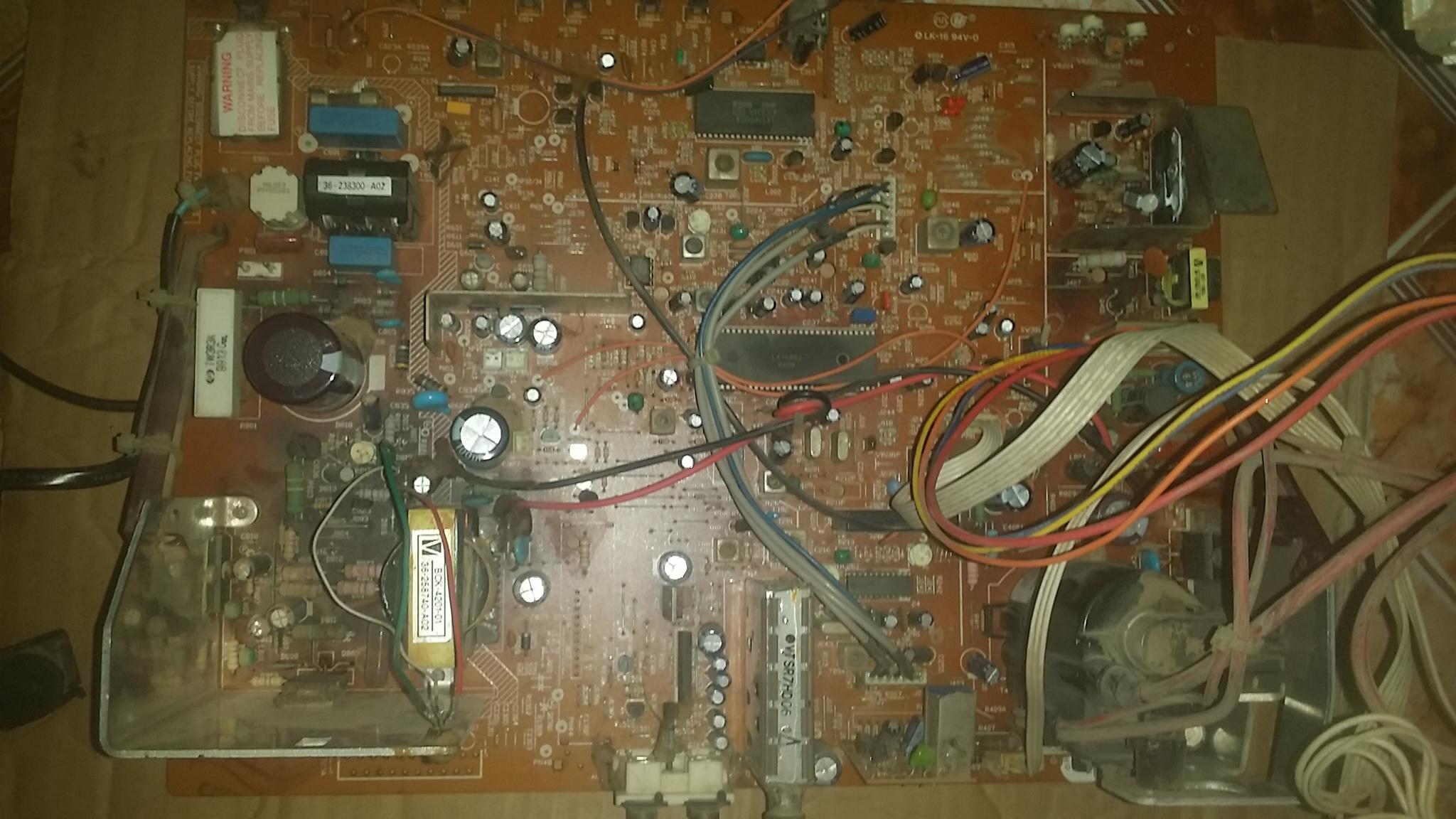

ارفع صوره للشاسيه

[khalid2009x]

[(سعيد)]

رطب بإصبع ايدك وشوف هيفرد

[khalid2009x]

قد ذكرت سابقا رطبت أصبع أيدي ومافيش فرد

[khalid2009x]

ممكن لو سمحتوا مخطط البورده يمكن أوصل لحل المشكله
