تلفزيون صنيى 21 شاشة مضغوطة

ممدوح حسين صادق · #1 2020/02/27, 09:10 PM

جانى جاب خط بمنتصف الشاشة
بعد الفحص وجدت ايسى الفرات مشروخ هو رقم utc78040
ركبت جديد la78040
وتغير 100/35 - والجهد على خرج الشوبر
14.8
7.8
19.7
110
ولايوجد اى جهد على الدريفر تم تغير ترنزستور والجهد عليه 2.5
والفتيل غير منور
علما السرياء تنور وتنطفى
والفولت على ترنزستورت rgb 110
وسمع صوت الشاشة كانه شغال
رقم شاسيه
1EP-GMT-01-14/21
عمليات
742825
R2J10190GA
كهرباء
C00765R
فرات
UTC78040
دى للين
DD5024
صوت
UTC2003

حافظ السويد · #2 2020/02/27, 10:13 PM

ماهي قيمة الجهد على المكثفc563

علي مصطفي احمد · #3 2020/02/28, 10:58 AM

19.5v
وهو 470/25v
c563

حافظ السويد · #4 2020/02/28, 11:34 AM

يجب ان تكون قيمته 470 مكرو 35 وليس 25 فولت
ابدله

وابدل المكثفc564
وجرب

علي مصطفي احمد · #5 2020/02/28, 12:08 PM

اسف هو 470/35
تم تغيره جديد
470/50 نفس الشى
لايوجداقلاع لشاشة رغم سمع زنة بالشاشة كانها شغالة ولمبة الفتيل غير منورة
تم تغير c8323
ببديل c2229
ممكن تكون هو المسبب البديل

حافظ السويد · #6 2020/02/28, 02:24 PM

ماهو رقمه على الشاسيه

ابدل المكثفين
c561
c562
وجرب

علي مصطفي احمد · #7 2020/02/28, 10:05 PM

تم تغير c561+c562
160/47
دون فائدة
المقاومة r436
علهيا سخونة جدا
والجهد عليها 19.5v
من الناحية الاخرى 2.v
الوانها احمر.بنفسجى .بنى .فضى

علي مصطفي احمد · #8 2020/02/28, 10:09 PM

اسف
احمر .اسود.بنى .دهبى

حافظ السويد · #9 2020/02/28, 10:14 PM

ابدل ايسي الابروم واوصل الجهاز بالكهرباء وانتظر حوالي الدقيقتين كي يعمل لوحده
وان لم يعمل اضغط على الكبسات او الريموت كي يعمل

واخبرنا

ممدوح حسين صادق · #10 2020/03/03, 09:48 AM

تم تغير الابروم
والضع كم هو
لااقلاع لشاشة والجهد على الدريفر 2v
وجميع الجهود تمام على خرج الشوبر والفريتكال
المشكلة على الدريفر جهد عليه 2v

حافظ السويد · #11 2020/03/03, 03:20 PM

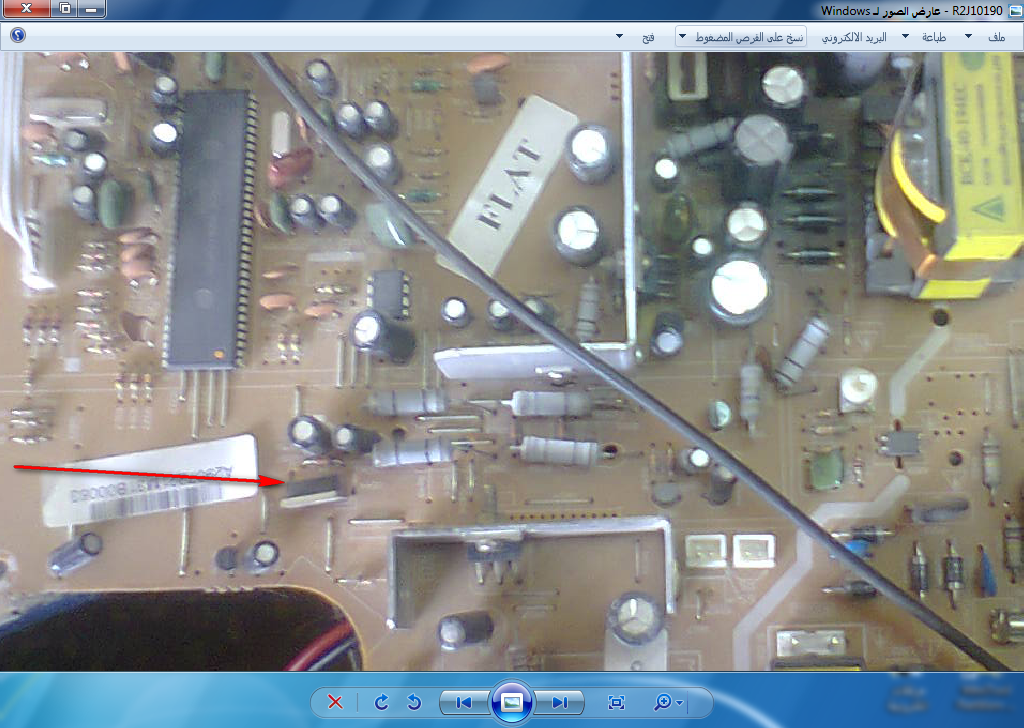

ابدل الترانسستور المؤشر عليه
وجرب

ممدوح حسين صادق · #12 2020/03/03, 04:37 PM

الصورة مش موجدة
اين استاذ حافظ

ممدوح حسين صادق · #13 2020/03/03, 06:46 PM

تم ابدل الترنزستور d880
الوضع كم هو
لايوجد ال 2 فولت على الدريفر

ممدوح حسين صادق · #14 2020/03/03, 09:00 PM

تم تغير المقاومة r436 ,
تركيب مقاومة 2اوم
وظهر الفولت 24على الدريفر وعلى الرسى 24
ولم تقلاع الشاشة
وتم تركيب الابروم القديم اشتغال واقلاعت الشاشة بس الصورة بها اهتزاز شدد وعند اطفاه وتشغيل مرة لم تقلاع الشاشة
والجهد على الابروم 1.5على 4اطرف

حافظ السويد · #15 2020/03/03, 09:17 PM

لايجوز تركيب مقامة 2 اوم بدل 270 اوم
قيس الجهد على رأس الزنرvd560
واخبرنا به
