[biko_73]

الاخوة الكرام / مشرفين وأعضاء
لو تكرمتم لدي طبق ثابت مركزي البؤرة Prime Focus تايواني الصنع 6 شرائح بالمواصفات كما بالصورة التالية

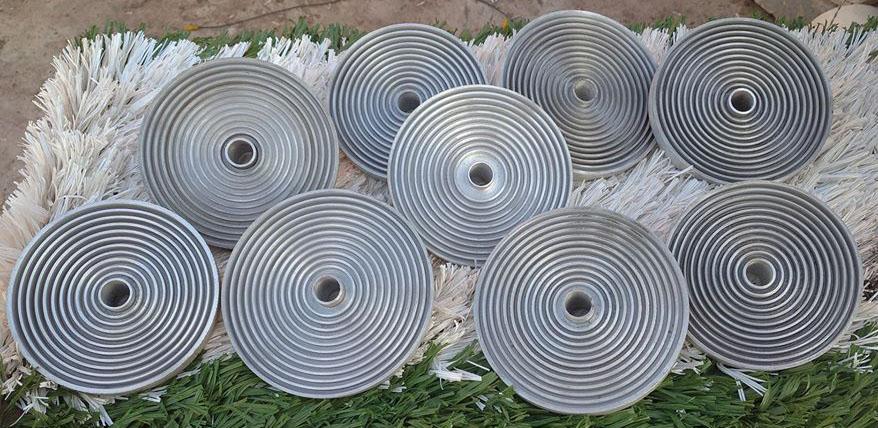

انتشرت في الاونه الاخيره فيدات مصنعة عموله منها المتدرج

ومنها المستوي

منها ما عدد حلقاته تبدأ من 5 حلقات

وما يصل عدد حلقاته الي 10 و 12 حلقة

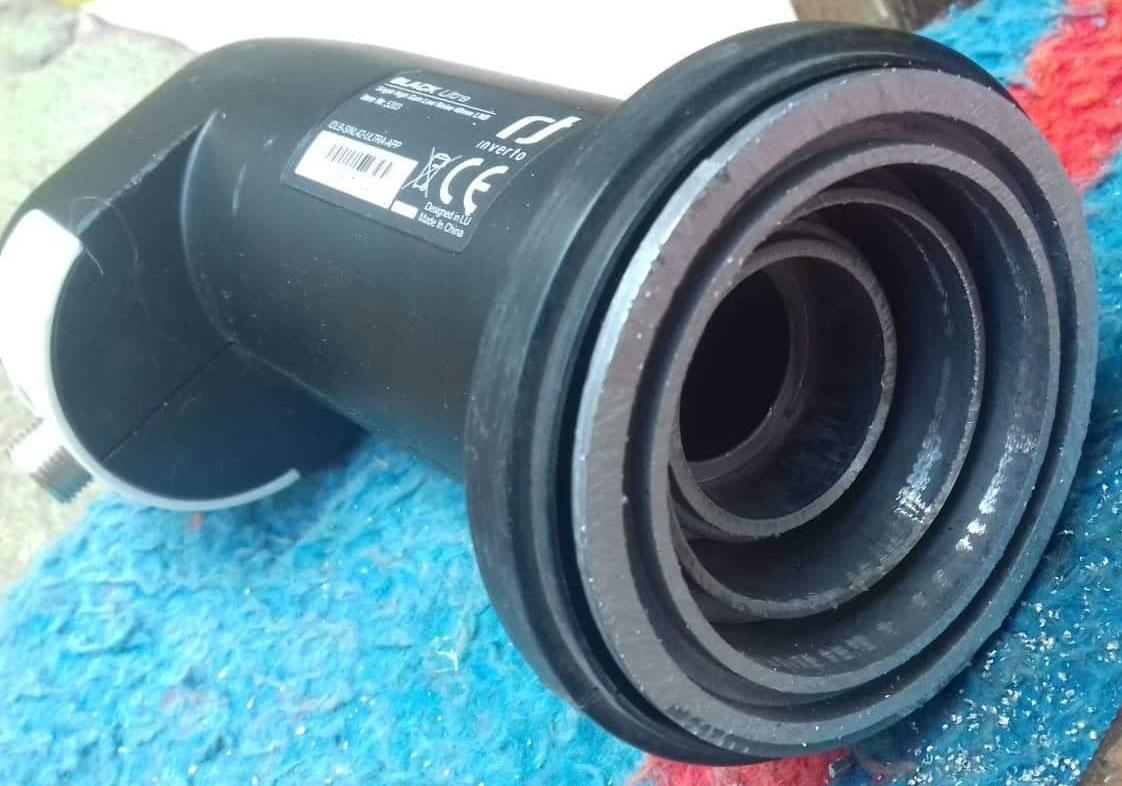

وما تم التعديل عليه بتطويل الزور

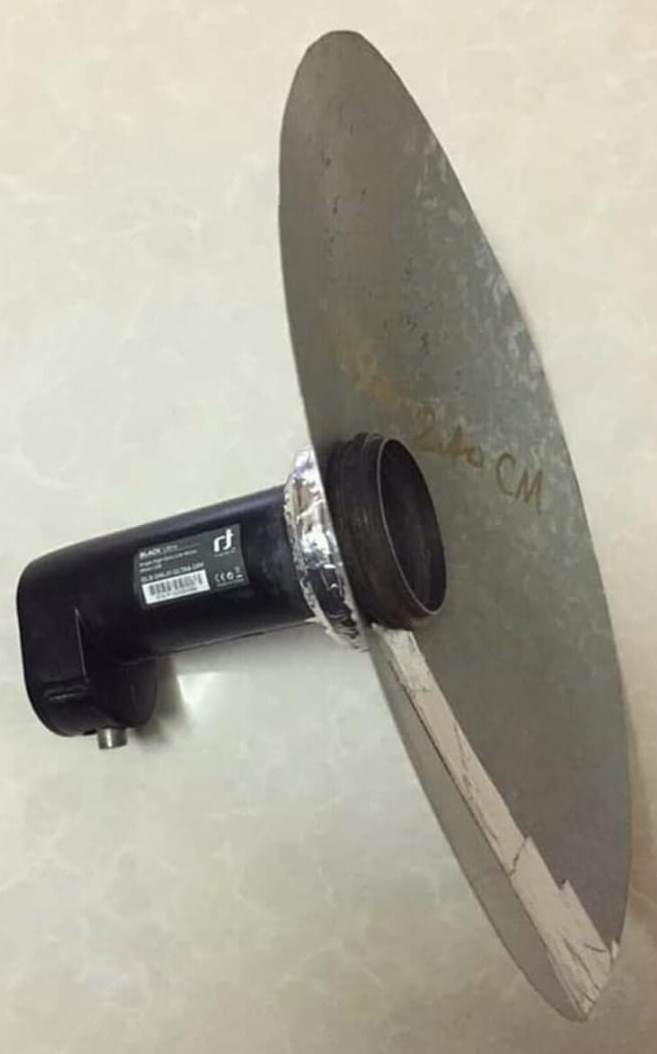

وما يشبه البوق

شكل أخر

وكذلك التعديل بقص حلقتين

للتكرم بالافادة هل زيادة عدد حلقات الفيد أو تدرجه تزيد من أستقبال الترددات الضعيفة وخصيصاً الترددات السوبر
وما التعديل والفيد الانسب لمواصفات الطبق بعاليه ولعدسة انفرتو

[ناصف الدجوى]

المشاركة الأصلية كتبت بواسطة biko_73

الاخوة الكرام / مشرفين وأعضاء
لو تكرمتم لدي طبق ثابت مركزي البؤرة Prime Focus تايواني الصنع 6 شرائح بالمواصفات كما بالصورة التالية




للتكرم بالافادة هل زيادة عدد حلقات الفيد أو تدرجه تزيد من أستقبال الترددات الضعيفة وخصيصاً الترددات السوبر
وما التعديل والفيد الانسب لمواصفات الطبق بعاليه ولعدسة انفرتو

لمعرفه الفيد المناسب لا بد من تحديد نسبه ( البعد البؤرى ÷ عرض الطبق )

-- على حسب قياسك العرض 240 سنتم

-- لكن المسافه من مركز الطبق الى بدايه اللاقط 91,2 هل قمت بقياسها أم أنك أخرتها من موقع شركه جونسا

-- أن كانت من موقع الشركه يكون البعد البؤرى 91,2 و يتم الضبط على مسافه أقل ( مثلا 90.4 )

-- لكن أن كانت قياس بالمتر يكون البعد البؤرى أكبر ( مثلا 92 )

-- لكن فى الحالتين النسبه قريبه و الفرق تافه و مهمل من 0,380 الى 0,383

-- فى الحالتين تحتاج فيد بحلقات مستويه مثل فيد الفوجى أو ستار جولد فوجى

-- بروز الحلقه الوسطى ما بين 3 ملى الى 4 ملى و فى الصوره تحديد المقصود ببروز الحلقه الوسطى




كل الأطباق الدائريه تعتبر اطباق عميقه و المسطحه فقط هى الأطباق البيضاويه

-- لكن تسهيلا على الناس تم تقسيم الأطباق الدائريه الى أطباق عميقه التى هى بنسبه أقل من 0,35 و أطباق مسطحه و هى أكبر من هذه النسبه

-- لكن الحقيقه أن الطبق الدائرى لا يكون مسطح الا اذا كانت النسبه 0,50 أو أكبر لكن أقل من ذلك تستخدم حلقات مستويه مع تعديل البروز ليكون للداخل بدل من الخارج

-- هذا التقسيم للتسهيل فقط و لا يحول أى طبق دائرى الى طبق مسطح لذلك كل الأطباق الدائريه التى تنتجها الشركات الكبيره تحتاج حلقات مستويه

فقط الاطباق البيضاويه او الدائريه المسطحه تحتاج حلقات مدرجه على شكل سلم او قمع بزاويه تناسب زاويه رؤيه الطبق

https://www.masrawysat.com/vb/showthread.php?t=3068711

كل الشركات الكبيره تزود اطباقها الدائريه بفيد حلقات مستويه من 3 حلقات أو 4 حلقات تمام مثل عدد حلقات الفوجى

لا توجد شركه امركيه او اروربيه واحده تنصح عملائها بتركيب فيد بعدد 7 حلقات او 9 حلقات او اكثر بل كلها تنصح أو تنتج فيد 4 حلقات

لكن الاطباق فى السوق المصرى مليئه بعيوب التصنيع و مر على تركيبها 20 سنه او اكثر تحت الشمس و الرياح و اصبحت مفتوله او اعوج السطح بسبب خبطات طوب أو غيره و اصبح هناك اكثر من بؤره

الافضل محاوله علاج الطبق نفسه من الفتل و الخبطات

و ان تعذر ذلك يمكن زياده عدد الحلقات الى 7 او 8 حلقات لالتقاط بعض الاشعه التى تذهب لبؤر ثانيه المهم الا يزيد عرض الحلقات عن عرض الفلانشه

[الحاج شريف]

المشاركة الأصلية كتبت بواسطة ناصف الدجوى

لمعرفه الفيد المناسب لا بد من تحديد نسبه ( البعد البؤرى ÷ عرض الطبق )

-- على حسب قياسك العرض 240 سنتم

-- لكن المسافه من مركز الطبق الى بدايه اللاقط 91,2 هل قمت بقياسها أم أنك أخرتها من موقع شركه جونسا

-- أن كانت من موقع الشركه يكون البعد البؤرى 91,2 و يتم الضبط على مسافه أقل ( مثلا 90.4 )

-- لكن أن كانت قياس بالمتر يكون البعد البؤرى أكبر ( مثلا 92 )

-- لكن فى الحالتين النسبه قريبه و الفرق تافه و مهمل من 0,380 الى 0,383

-- فى الحالتين تحتاج فيد بحلقات مستويه مثل فيد الفوجى أو ستار جولد فوجى

-- بروز الحلقه الوسطى ما بين 3 ملى الى 4 ملى و فى الصوره تحديد المقصود ببروز الحلقه الوسطى




كل الأطباق الدائريه تعتبر اطباق عميقه و المسطحه فقط هى الأطباق البيضاويه

-- لكن تسهيلا على الناس تم تقسيم الأطباق الدائريه الى أطباق عميقه التى هى بنسبه أقل من 0,35 و أطباق مسطحه و هى أكبر من هذه النسبه

-- لكن الحقيقه أن الطبق الدائرى لا يكون مسطح الا اذا كانت النسبه 0,50 أو أكبر لكن أقل من ذلك تستخدم حلقات مستويه مع تعديل البروز ليكون للداخل بدل من الخارج

-- هذا التقسيم للتسهيل فقط و لا يحول أى طبق دائرى الى طبق مسطح لذلك كل الأطباق الدائريه التى تنتجها الشركات الكبيره تحتاج حلقات مستويه

فقط الاطباق البيضاويه او الدائريه المسطحه تحتاج حلقات مدرجه على شكل سلم او قمع بزاويه تناسب زاويه رؤيه الطبق

https://www.masrawysat.com/vb/showthread.php?t=3068711

كل الشركات الكبيره تزود اطباقها الدائريه بفيد حلقات مستويه من 3 حلقات أو 4 حلقات تمام مثل عدد حلقات الفوجى

لا توجد شركه امركيه او اروربيه واحده تنصح عملائها بتركيب فيد بعدد 7 حلقات او 9 حلقات او اكثر بل كلها تنصح أو تنتج فيد 4 حلقات

متابعه جيده أخى ناصف بارك الله فيك
وإضافه صغيره بحسب شركة انفاكوم فإن بروز الحلقه الوسطى يحدده المنحنى فى الصوره المرفقه وفى حالتنا 4 مم ..

[biko_73]

المشاركة الأصلية كتبت بواسطة ناصف الدجوى

لمعرفه الفيد المناسب لا بد من تحديد نسبه ( البعد البؤرى ÷ عرض الطبق )
-- على حسب قياسك العرض 240 سنتم
-- لكن المسافه من مركز الطبق الى بدايه اللاقط 91,2 هل قمت بقياسها أم أنك أخرتها من موقع شركه جونسا
-- أن كانت من موقع الشركه يكون البعد البؤرى 91,2 و يتم الضبط على مسافه أقل ( مثلا 90.4 )
-- لكن أن كانت قياس بالمتر يكون البعد البؤرى أكبر ( مثلا 92 )
-- لكن فى الحالتين النسبه قريبه و الفرق تافه و مهمل من 0,380 الى 0,383
-- فى الحالتين تحتاج فيد بحلقات مستويه مثل فيد الفوجى أو ستار جولد فوجى
-- بروز الحلقه الوسطى ما بين 3 ملى الى 4 ملى و فى الصوره تحديد المقصود ببروز الحلقه الوسطى
- كل الأطباق الدائريه تعتبر اطباق عميقه و المسطحه فقط هى الأطباق البيضاويه
-- لكن تسهيلا على الناس تم تقسيم الأطباق الدائريه الى أطباق عميقه التى هى بنسبه أقل من 0,35 و أطباق مسطحه و هى أكبر من هذه النسبه
-- لكن الحقيقه أن الطبق الدائرى لا يكون مسطح الا اذا كانت النسبه 0,50 أو أكبر لكن أقل من ذلك تستخدم حلقات مستويه مع تعديل البروز ليكون للداخل بدل من الخارج
-- هذا التقسيم للتسهيل فقط و لا يحول أى طبق دائرى الى طبق مسطح لذلك كل الأطباق الدائريه التى تنتجها الشركات الكبيره تحتاج حلقات مستويه
- فقط الاطباق البيضاويه او الدائريه المسطحه تحتاج حلقات مدرجه على شكل سلم او قمع بزاويه تناسب زاويه رؤيه الطبق
- كل الشركات الكبيره تزود اطباقها الدائريه بفيد حلقات مستويه من 3 حلقات أو 4 حلقات تمام مثل عدد حلقات الفوجى
لا توجد شركه امركيه او اروربيه واحده تنصح عملائها بتركيب فيد بعدد 7 حلقات او 9 حلقات او اكثر بل كلها تنصح أو تنتج فيد 4 حلقات
- لكن الاطباق فى السوق المصرى مليئه بعيوب التصنيع و مر على تركيبها 20 سنه او اكثر تحت الشمس و الرياح و اصبحت مفتوله او اعوج السطح بسبب خبطات طوب أو غيره و اصبح هناك اكثر من بؤره
- الافضل محاوله علاج الطبق نفسه من الفتل و الخبطات
- و ان تعذر ذلك يمكن زياده عدد الحلقات الى 7 او 8 حلقات لالتقاط بعض الاشعه التى تذهب لبؤر ثانيه المهم الا يزيد عرض الحلقات عن عرض الفلانشه

الاخ الكريم ا / ناصف الدجوى
أشكر حضرتك على شرحك المستفيض وأهتمامك بالرد
باللنسبة لإستفسار حضرتك عن القياسات هل هي من الشركة ام بواسطتي بالمتر
للتكرم بالعلم :
- القياسات هي قياسات الشركة وأعتقدت انها أدق من قياساتي
- بالنسبة لقياساتي بالمتر
- عرض الطبق = 2.45 م
- طول الذراع = 1.25 م
- بعد العدسة عن الطبق = 90 سم
بالنسبة لكلام حضرتك ان كل الشركات الكبيره تزود اطباقها الدائريه بفيد حلقات مستويه من 3 حلقات أو 4 حلقات تمام مثل عدد حلقات الفوجى وانه لا توجد شركه امركيه او اروربيه واحده تنصح عملائها بتركيب فيد بعدد 7 حلقات او 9 حلقات او اكثر بل كلها تنصح أو تنتج فيد 4 حلقات
- معنى كلام حضرتك ان التعديلات لفيدات اكتر من 4 حلقات أضافات وتجويد لا إضافه له في زيادة استقبال والتقاط الترددات الضعيفه
-بالنسبه لكلام حضرتك عن الاطباق الموجوده فى السوق المصرى مليئه بعيوب التصنيع و مر على تركيبها 20 سنه او اكثر تحت الشمس و الرياح و اصبحت مفتوله او اعوج السطح بسبب خبطات أو غيره و اصبح هناك اكثر من بؤره وانه الافضل محاوله علاج الطبق نفسه من الفتل و الخبطات و ان تعذر ذلك يمكن زياده عدد الحلقات الى 7 او 8 حلقات لالتقاط بعض الاشعه التى تذهب لبؤر ثانيه المهم الا يزيد عرض الحلقات عن عرض الفلانشه
- بالنسبه لحالة الطبق مع انه مركب فعلاً من حوالي 10 سنين او يزيد الا انه الحمد لله لا يوجد به خبطات او فتل

** ملخص الوضع بالنسبة لحالتي رأي حضرتك ان التعديل الانسب هو التعديل بحلقات الفوجي **

[biko_73]

المشاركة الأصلية كتبت بواسطة asharif

متابعه جيده أخى ناصف بارك الله فيك
وإضافه صغيره بحسب شركة انفاكوم فإن بروز الحلقه الوسطى يحدده المنحنى فى الصوره المرفقه وفى حالتنا 4 مم ..

الاخ الكريم الحاج / اشرف
أشكر حضرتك على الاهتمام بالرد
- اتفاق حضرتك مع رأي ا / ناصف واضافتك الغنية تؤكد على ان فيد الفوجي هو الانسب لطبقي من خلال بروز الحلقه الوسطى 4 ملي صح كده

[الحاج شريف]

المشاركة الأصلية كتبت بواسطة biko_73

الاخ الكريم الحاج / شريف
أشكر حضرتك على الاهتمام بالرد
- اتفاق حضرتك مع رأي ا / ناصف واضافتك الغنية تؤكد على ان فيد الفوجي هو الانسب لطبقي من خلال بروز الحلقه الوسطى 4 ملي صح كده

صح كده بحسب شركة إنفاكوم وتجارب الإخوه فى هذا المجال كلما زاد عمق الطبق كلما زاد بروز الحلقه الوسطى
وكما قال الأخ ناصف بارك الله فيه ، عمق الطبق يحسب بقياس نسبة البعد البؤرى على قطر الطبق
كلما زادت زاد تسطح الطبق وكلما قلت زاد عمق الطبق ونسبة 35% هى نسبه تقديريه ليس لها أصل علمى وإنما عرف تعارف عليه المختصون
والله أعلم
