مشكلة فيرتكال فى NEC

alhgan · #1 2020/01/13, 11:37 PM

مشكلة فيرتكال فى NEC
الجهاز كان جايب خط فيرتكال ابيض ف المنتصف كان طرف اليوك مفصول لحامة الطرف والجهاز اشتغل الصورة ضيقة من اعلى ومن اسفل غيرت المكثفات حوالين الفيرتكال ودايود مفيش فايدة عند فتح الزوم لى +2 الصورة تفرض عادي بس لو رجعتها للي المنتصف يكون في سواد من اعلي واسفل
الشاسيه رقم pwc-4428والموديلct-1431يعمل بالقطع التالية
فيرتكال LA7840
باور لاين c1651
باور f6653
بروسيسور
LA76810
والفولتيات على الايسي اللي راكب الان بتاع الجهاز هي:
1- ارضي
2- 13.4فولت
3- 24.3 فولت
4- 2.5 فولت
5- 2.5 فولت
6- 24.5 فولت
7- 1.4 فولت

حافظ السويد · #2 2020/01/13, 11:49 PM

ابحث عن رقم الشاسيه
واذكره

alhgan · #3 2020/01/14, 12:21 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

ابحث عن رقم الشاسيه
واذكره

الشاسيه رقم pwc-4428

حافظ السويد · #4 2020/01/14, 12:34 AM

لم اجد مخطط لهذا الجهاز

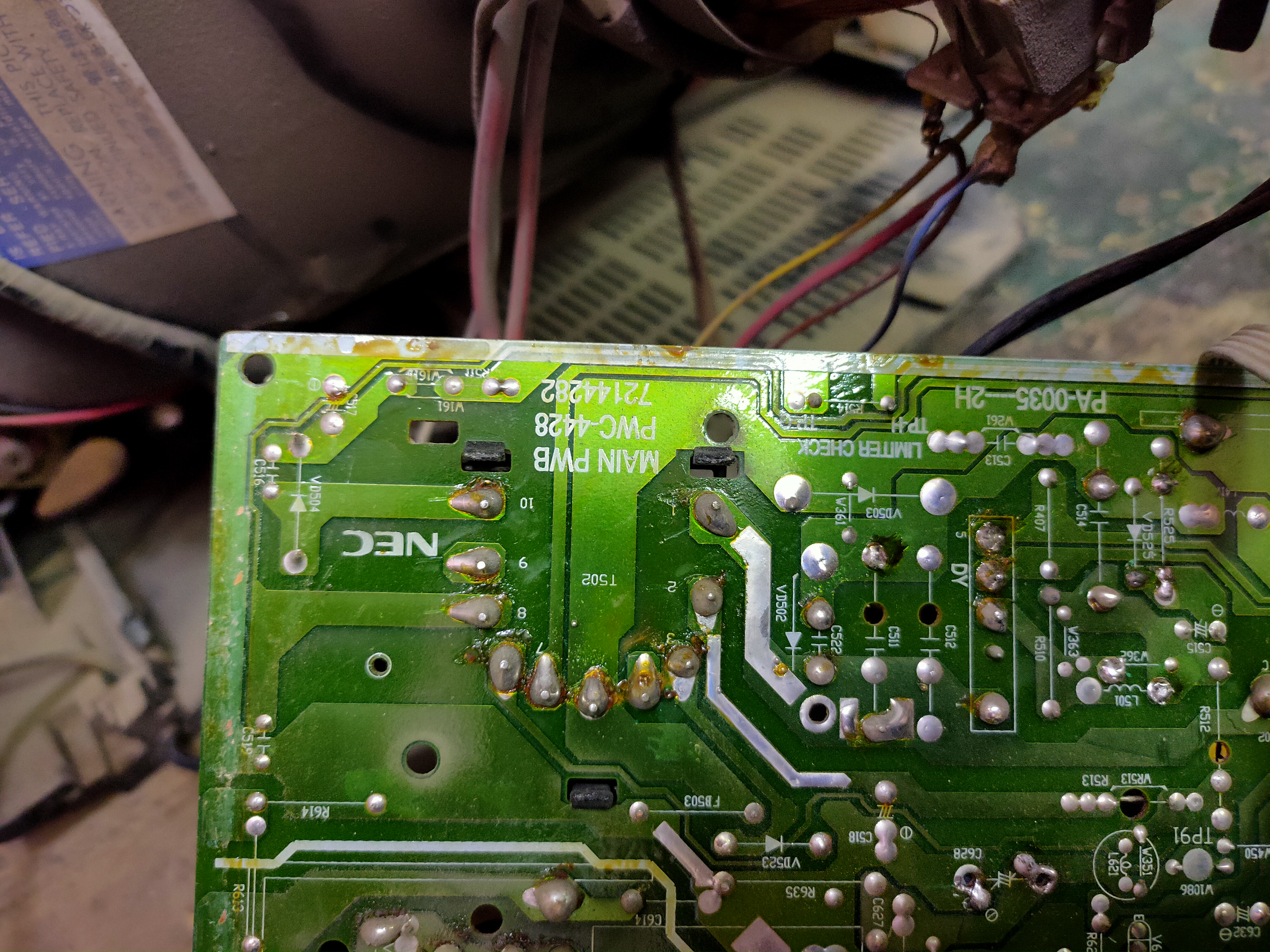

ارفع صورتين للشاسيه
من جهة المكونات والاخرى من جهة اللحامات
على ان تكون واضحة

alhgan · #5 2020/01/14, 01:02 AM

alhgan · #6 2020/01/14, 01:04 AM

alhgan · #7 2020/01/14, 01:19 AM

حافظ السويد · #8 2020/01/14, 11:39 AM

المقاومة المؤشر عليها في الصورة ركب مقاومة اخرى عليها
من جهة اللحامات
قيمتها4.7 اوم
اصفر نفسجي ذهبي ذهبي
وجرب

alhgan · #9 2020/01/14, 08:04 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

المقاومة المؤشر عليها في الصورة ركب مقاومة اخرى عليها
من جهة اللحامات
قيمتها4.7 اوم
اصفر نفسجي ذهبي ذهبي
وجرب

تمام ياهندسه تم تركيب مقاومه ٤.٧ اوم والصورة فردت بس لم رفعت المقاومه اللي ركبه وقيمتها ٢٢ اوم وركبت ٤.٧ لواحدها الصورة لمت مرة اخره لازم المقاومتين طيب ايه التفسير

حافظ السويد · #10 2020/01/14, 09:39 PM

طبعا المقاوتين مع بعض

alhgan · #11 2020/01/14, 09:53 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

طبعا المقاوتين مع بعض

اشكرك مهندس حافظ السويد علي الرد والمتابعه
هو تم رفع المقاومتين وقياسهم مع بعض تقريب 1.6 اوم وتم تركيب مقاومه 1.5 اوم مكانهم الصورة تمام مع ملاحظه الصورة فرده بس في مط في النصف بس هو انا عايز افهم ليه لو هو كان شغال بي مقاومه 2.2 في الاول ايه الخلل اللي حصل علشان اقلل لي 1.5اوم

حافظ السويد · #12 2020/01/14, 09:59 PM

يوجد خلل في ذاكرة الابروم للشاسيه مما ادى لهذا العطل
ممكن اذا ابدلت الابروم ايضا كان ينفع

alhgan · #13 2020/01/14, 11:45 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

يوجد خلل في ذاكرة الابروم للشاسيه مما ادى لهذا العطل
ممكن اذا ابدلت الابروم ايضا كان ينفع

طيب مفيش طريقه لي فتح السرفيس بتاع الجهاز دة

حافظ السويد · #14 2020/01/14, 11:52 PM

ذكرت سابقا انني لم اجد مخطط لهذا الجهاز
وايضا لم اجد مايخص هذا الجهاز
نهائيا
افتح غطاء الريموت اذا وجدت مكان لكبسة ملغية ضع عليها اي كبسة
وجرب

حسين31 · #15 2020/01/14, 11:57 PM

جرب منيو
ريموت
6483
