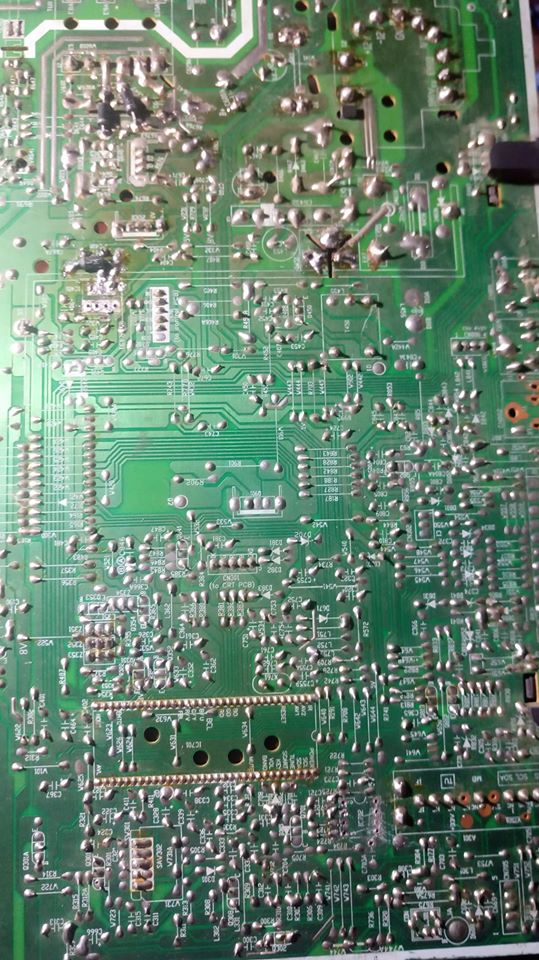

الجهاز على كلام الزبون انا اعطاه لفنى للاصلاحه وتم الاصلاح ولكن بعد ثلاث ايام الجهاز عملت خط فى المنتصف وقلت لزبون هل خط افقى ام راسى قال مره راسى ومره افقى ثم فصل نهاءي فقم
باخذ الشاسيه فقط لبعد المسافه فقمت بفحص الشاسيه وجدت الجهد عليه 200فولت قمت بخفض الجهدمن الاسليتور دون جدوى فقمت بتغيير الاسليتور وضبط الجهد واليكم الجهودكلاتي
d644مخرج18.2
d643 مخرج30.6
d645مخرج12.4
d644مخرج116.4
دايود المضخه مخرج4.7
جهد 180مخرج118
t450عليه103فولت

[حافظ السويد]

ذكرت حجم التلفزيون ولم تذكر نوعه
ابحث عن رقم الشاسيه
واذكره

[مركزصيانة التليفزيون والشاشات]

5800-A3P511-01

[حافظ السويد]

عليك رفع الجهد حتى 160 فولت من البور الاسليتر في حالة الستاندباي وعند الاقلاع سينخفض الجهد

واذا الجهاز لايقلع
ابدل المكثفين
c471
c474

بجوار الاين
وجرب

[مركزصيانة التليفزيون والشاشات]

ممكن بديل 220ميكرو وكيف اعمل على اقلاع الجهاز وليس معى ريموت ولا البرستات الخاص به لان اخذت الشاسيه فقط من الزبون لبعد المسافه عنى بدون الصندوق والشاشه

[حافظ السويد]

عليك تركيب الشاسيه على اي شاشة
والعمل بها
من الكبسات ممكن ان تقلع
ان لم تعمل

انزع الفريتكال وجرب
اي مكثف 100 مكرو ومافوق ممكن تركيبه

[مركزصيانة التليفزيون والشاشات]

انا فى بداية الامر قمت بنزع الفرت ولكن الجهاز لم يقلع

[حافظ السويد]

هل ركبت الشاسيه على شاشة

[مركزصيانة التليفزيون والشاشات]

نعم تم التركيب على الشاشه وسوكت البرستات فى الشاسيه مكون من اربع دبابس ولكن معى برستات مكون من ثلاث بن

[حافظ السويد]

البرسات يكون لها سلكين وليس ثلاث اطراف
اما اللاث اطراف هي عائدة لسنسور الريموت
على كل حال الطرفين الحاصة بالبرسات طرف مع الارضي والطرف الاخر يكون عليه جهد 5 فولت
في الدبايس الاربعة

[مركزصيانة التليفزيون والشاشات]

عملت على لمس لحظى بين الارضى و5فولت ولم يقلع

[حافظ السويد]

الدبوس الخاص بالبرسات هو المرتبط مع المقاومة R708 والتي مرتبطة من الطرف الاخر في الطرف6 في الايسي الكبير
تابع الطرف المذكور حتى المقاومة ومن بعدها حتى الدبوس في سوكة الدبابيس

[مركزصيانة التليفزيون والشاشات]

[حافظ السويد]

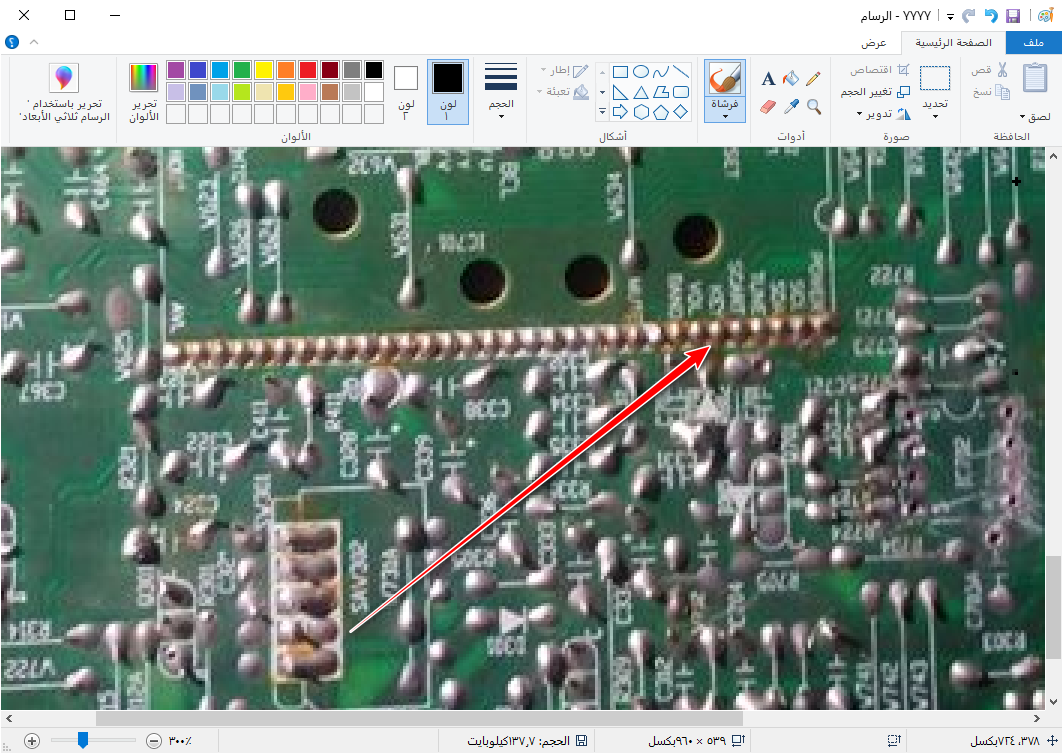

هل لم تتعرف على الطرف6
هو الطرف المكتوب بجواره KEY
واليك صورة توضح

[مركزصيانة التليفزيون والشاشات]

قمت بتبع الخط وعملت على اللمس ولكن لايقلع وهو دبوس KEY
