عطل استاندباي بتلفزيون LG

hmadaa · #1 2020/02/27, 03:30 PM

رقم البوردةmc-84a 6870vm0070f
بيانات الجهازstr F6654
عمليات tda8842
برسيسور LG8838
فرتكال tda8351
عند توصيل الجهاز بالكهرباء لمبة البور تنور طبيعي ثم تقل اضاءتها درجة وكائن الجهاز أقللع دون عمل اللاين أو إضاءة الفتيلة
الجهد 114v واصل لدي اللاين و14v وصلين الدريف وترنزستور النبضة
قمت بتغير بورالاين وترنزستور النبضة ورفع اي سي الفرتكال دون جدوي وبتتبع 5vخرجين منic841 ومتصلين بكولكتور Q802
الملاحظ أن Q802 وQ801 قياسهم لوكان نوعهم ترنزستور تالف والاثنين بنفس الرقم R1202
ارجو تحديد نوعيتهم واي بديل لهم والمساعدة في تحديد سبب العطل

حافظ السويد · #2 2020/02/27, 03:39 PM

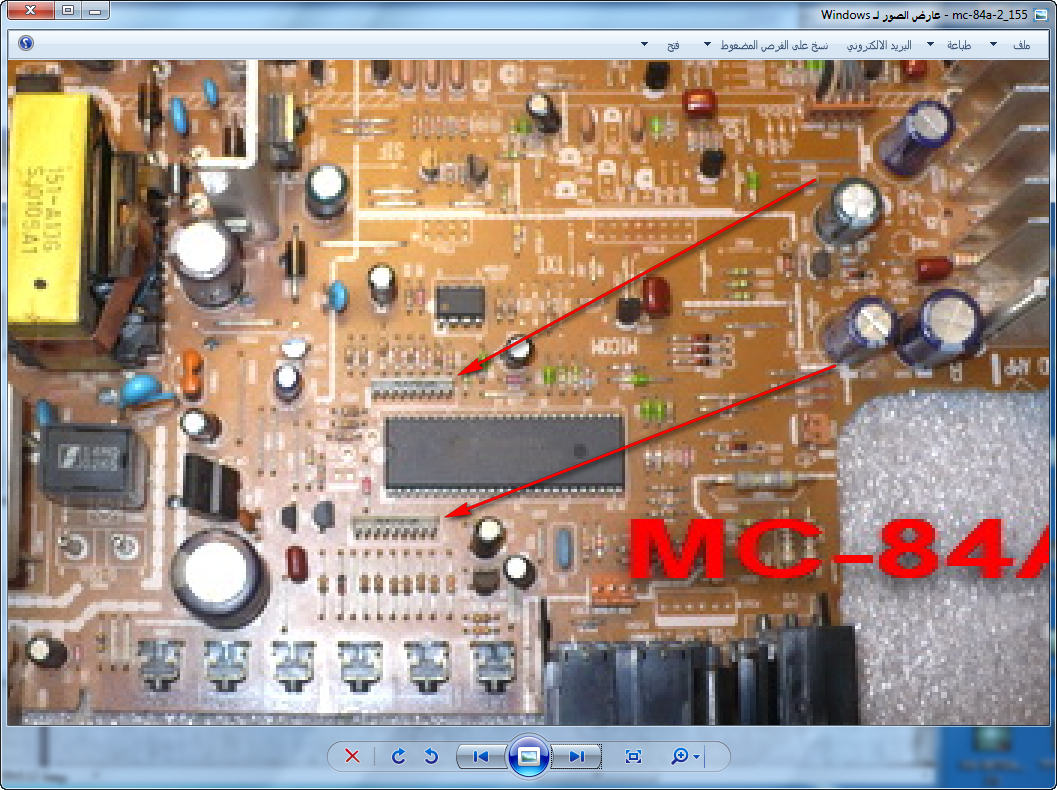

ابدل المصفوفتين المؤشر عليها
ابدلها ببعض
يعني ركب الاولى مكان الثانية والعكس هو صحيح ايضا
وجرب

hmadaa · #3 2020/02/27, 07:09 PM

اخي / حافظ اشكر متابعة حضرتك سبق لي ان ابدلت المصفوفتين دون اي تاثير ارجو من حضرتك الرد علي استفساري بخصوص Q801 و Q802 لاني شاكك في قياسهم

حافظ السويد · #4 2020/02/27, 10:06 PM

الترانسستورين المذكورين قياسهم غير الترانسستورات العادية
وفي هذه الحالة يكون قياسهم سليم
ابدل المكثفc801 بجوار الstr
وجرب

hmadaa · #5 2020/03/01, 07:48 PM

بتغييرTda8842اشتغل الجهاز ولكن الصورةضعيفه وباهته كما لو ان مكثف خط ال180 تالف مع العلم خطال180 واصل لسوكت الشاشة 187v
وكمان فيه حاجة غريبة عند تركيب جاك الاديو في مدخل Audio In لايخرج صوت وعند تركيبه في Audio out يخرج صوت طبيعي
ملحوظة انا جربت الشاشة علي بورد اخري والصورة جيدة

حافظ السويد · #6 2020/03/01, 09:52 PM

ابدل الايسيIC201
وجرب
