تحياتي اخواني الكرام:
تلفزيون LG عشرون بوصة:
شاسيه MC-019A
تغذية :F6654
عمليات: TDA9381PS/N2
رأسي : LA7840
ترانزستور افقي : TT2140
ايسي الصوت : TDA 2006
الذاكرة: 24C16
الجهاز اتاني الى المحل وشكوى الزبون .....اثناء المشاهدة فجأة اختفى الصوت.
؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
تم التجريب بالمحل الصورة ممتازة ولكن لايوجد صوت ابدا
خطوات العمل:
فولت خرج محول التقطيع نظامية وبينها فولت تغذيةمجموعة الصوت25 فولت.
اعادة لحام ارجل العمليات واللاين وجميع النقاط المشكوك بها.
فولتات ارجل مجموعة الصوت كما يلي:
1- 12 فولت
2- 12 فولت
3- صفر
4- 12 فولت
5- 25 فولت
تبديل ايسي الصوت : لا جديد
نزع ترانزستور صغير خلف مبرد ايسي الصوت على امل انه ترانزستور الكتم ....لم ينفع...اعادة الترانزستور.
تبديل الذاكرة باخرى مشحونة : نفس الوضع.

لمن لا يعلم : عندنا في سوريا وبسبب ظروف الحرب الكهرباء سيئة جدا وتعاني من انخفاض كبير في التوتر..ربما يساعد ذلك في معرفة السبب....
..الرجاء المساعدة

[حافظ السويد]

هل اذا لامست اطراف ايسي الصوت
تسمع خربشة من السماعات
اذا كان لا
اذا يوجد جاك سماعة أذن في الشاسيه تاكد من لحام اطرافه ممكن يكون فيه فصل

[bayor]

شكرا اخي حافظ ع سرعة التجاوب....دقئق لفحص المطلوب

[bayor]

ملامسة ارجل الايسي لا تصدر اي صوت...
تم اعادة لحام جميع ارجل بورد الاوديو فيديو الثانوي مع جك السماعة ...لا جديد

[حافظ السويد]

ادخل اي شيء في مدخل جاك سماعة الاذن وانزعه عدة مرات
وجرب
ممكن يكون فصل في داخله
وجرب سماعة خارجية

[bayor]

ملاحظة البورد الجانبي للاوديو فيديو والذي عليه جك السماعة...في حال عدم الجك الخاص به على البورد الرئيسي لا تظهر صورة الاوديو فيدو نهائيا وحتى لو تم الوصل على ال AV الخلفي

[حافظ السويد]

1. عليك وصلها في الشاسيه والتجريب
2. وعليك التبديل من av1 الى av2

[bayor]

تم الاعادة على جك سماعة الاذن اكثر من مرة:::دون فائدة
السماعة الخارجية ايضا لا تعمل ....
هل تنصحني باعادة تغيير ايسي الصوت من مصدر اخر
.......بجميع الاحوال استاذ حافظ البطارية التي يعمل عليها المحل استنفذت تمام والكاوي توقف.....
ماذا تنصحني عند عودة الكهرباء

[حافظ السويد]

اوصل عليه صوت وصورة ورطب اصبعك ومررها على المكونات في دارة الصوت
هل سيظهر الصوت

[bayor]

استاذ حافظ أعتذر عن التأخير في الرد....
تم تجريب ما طلبت دون نتيجة...لا صوت ولا اي خربشة....
صدفة وأنا أحاول فك لحام الجك الذاهب من سماعة الاذن الى البورد الرئيسي والتلفزيون يعمل دون انتباه مني ضهر صوت خربشة...عند وصل الصوت ظهر نظامي....وعاد شفط ارجل اللحام المقصورة ...اختفى الصوت مجددا....تم اعادة محاولة ادخال سماعة اكثر من مرة كما طلبت سابقا....لم ينفع....تم اضطراريا قصر نقطتين بواسصة القصدر وظهر الصوت نظامي....

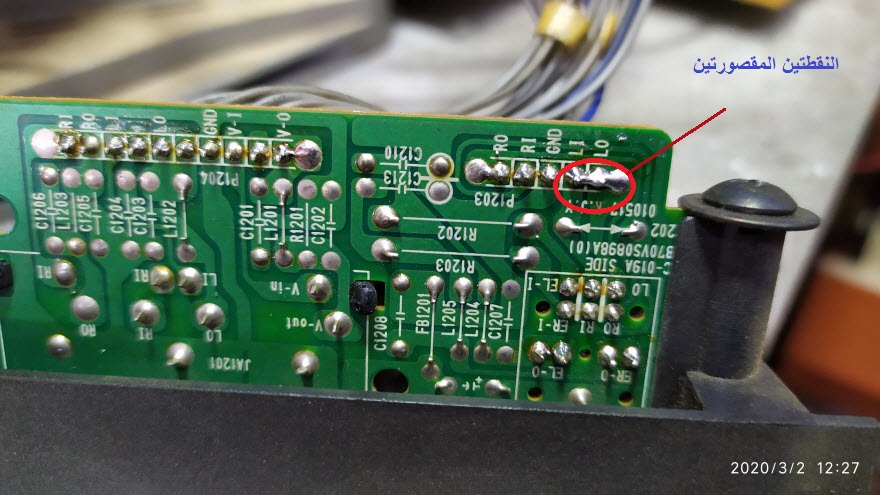

النقطتين المقصورتين كما بالصورة:
