[mettoo]

بــــســـم الله الرحمن الرحيم

ان شاء الله دى طريقة معرفة السرعة التى يتحملها خطك الأضى

أولا لازم نعرف حاجتين من الراوتر

SNR Margin & line attenuation

الأول نعرف معنى المصطلحين دول عشان الناس تبقى فاهمة بنتكلم عن ايه

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــ

SNR Margin


دى باختصار رقم على مقياس '' db '' بيعبر عن جودة الخط الأرضى
يعنى كل لما يزيد الرقم ده تستنتج علطول ان خطك بيتحسن
ملحوظة : كل أما ترفع فسرعتك الرقم ده بيقل لغاية ميوصل لقيمة عندها النت بيقطع كتير وغالبا القيمة دى بتبقى أقل من 10

يعنى

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــ

في حالة قراءة الروتر من 0-6 db هذا يعني أن الخط سئ للغاية ولمبة ADS L غير مستقرة

في حالة قراءة الروتر من 7-10 db هذا يعني أن الخط سئ ولاكن لمبة ADS L مستقرة مع وجود بطئ ملحوظ في الخدمة

في حالة قراءة الروتر من 11-20 db هذا يعني أن الخط جيد ولا يوجد مشاكل أو يوجد بعض الأخطاء البسيطة غير المؤثرة علي الخدمة

في حالة قراءة الروتر من 20-28 db هذا يعني أن الخط ممتاز وخالي من المشاكل

في حالة قراءة الروتر من 29 db - أكبر من هذا يعني أن الخط فوق الممتاز كما ولو كنت بداخل السنترال وإذا كان الإنترنت بطئ او غير مستقر ع هذة الجودة فهذا معناه أن المشكلة من الشركة مقدمة الخدمة وليس للسنترال دخل بهذة المشكلة
ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــ

line attenuation


والمصطلح ده متعلق بمدى بعدك عن السنترال
ويعبر عن ضعف الخط أو قوته معتمدا على المسافة بينك وبين السنترال

يعنى

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــ

في حالة قراءة الروتر 20 - 30 db هذا يعني أن الخط ممتاز
في حالة قراءة الروتر 30 - 40 db هذا يعني أن الخط جيد جدا
في حالة قراءة الروتر 40 - 50 db هذا يعني أن الخط جيد
في حالة قراءة الروتر 50 - 60 db هذا يعني أن الخط ضعيف
في حالة قراءة الروتر 60 db إلي اكبر من ذلك هذا يعني أنه مينفعش توصيل خدمة إنترنت علي هذا الخط

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــ

ثانيا : ازاى نجيب القيم دى

لازم ندخل لصفحة الراوتر

نفتح اى متصفح وندخل العنوان ده
192.168.1.1

بعد كده اليوزر والباس غالبا
admin
admin

بعد كده ندخل على
line status

هنلاقى قيم كتير من ضمنهم قيم الـ
SNR Margin & line attenuation

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــ

مثال على الكلام ده

نشوف قراءة الراوتر ده مثلا

كل استنتاجتنا بتبقى على قيم الـ
Downstream

ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــ

Upstream max rate (kbit/s) 875
Downstream max rate (kbit/s) 13072
Upstream line rate (kbit/s) 811
Downstream line rate (kbit/s) 4095
Line standard ADSL2+
Channel type
Fast
Upstream SNR (dB) 1.3
Downstream SNR (dB) 34.2

Upstream line attenuation (dB) 4.5
Downstream line attenuation (dB) 1.5

Upstream output power (dBmV) 10.1
Downstream output power (dBmV) 17.2
Upstream CRC 269
Downstream CRC 0
Upstream FEC 0
Downstream FEC 0

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــ

يعنى مثلا هنا قيمة الـ
SNR
34.2

وقيمة الـ
line attenuation
1.5

ودى قيم ممتازة جدا وتدل على أن الخط يستحمل لغاية 16 ميجا
لأنه قريب جدا من السنترال وده الـ عرفناه من قيمة الـ
line attenuation

وانه جوده الخط كويسة وده الـ عرفناه من الـ
SNR

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــ

نآخد مثال تانى على خط ضعيف

ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــ

Link Status Connected
Modulation Type ADSL_2plus
Actual Rate (Up/Down) 725/5119 kbps
Attainable Rate (Up/Down) 1267/10860 kbps
Noise Margin (Up/Down) 6/7.2 dB
Line Attenuation (Up/Down) 22.3/24.9 dB
Output Power (Up/Down) 15.1/19.8 dBm
Data Path (Up/Down) Interleaved/Interleaved
Interleave Depth (Up/Down) 16/32
Interleave Delay (Up/Down) 820/755 ms
INP (Up/Down) 3.7/1.4 symbols
LinkEncap G.992.3_Annex_K_ATM
CRC Errors (Up/Down) 207/853
Annex Type AnnexM

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــ

فالمثال ده جودة الخط 7.2
والضعف 24.9

لذلك الخط ده ضعيف ولا يستحمل أكتر من 2 ميجا

ـــــــــــــــــــــــــــــــــــــــــــــــ

أخيرا

يوجد موقع ممتاز وهو

http://www.speedguide.net/dsl_speed_calc.php

وندخل قيمة
Downstream Attenuation

التي حصلنا عليها من الراوتر والمسافة التقريبيه بينك وبين السنترال فيقوم بحساب اقصى سرعة ممكن للخط ان يتحملها بس لازم تعمل حساب الـ SNR Margin


بالتوفيق للجميع

[MSINGER]

الف شكر و تقدير
و جزاك الله خيرا

[سام علاء]

شكراااا لحضرتك جدا شرح ممتاز

[waleed22]

شكرا ع المعلومة
وف انتظار جديدك

[ahmedasaa]

الف شكر

[حمادة عمر]

جزاك الله خيرا

[وليد عبد العزيز]

ما الطريقة في راوتر CISCO X3500

[أحــمـد]

الف شكر
و جزاك الله خيرا

[ahmed_g67]

هل بهذة الأرقام يكون الخط جيد

[اكس اس]

Upstream line rate (kbit/s) 236
Downstream line rate (kbit/s) 2048
Line standard ADSL2+
Channel type
Interleaved
Upstream SNR (dB) 6.5
Downstream SNR (dB) 7.9
Upstream line attenuation (dB) 45.1
Downstream line attenuation (dB) 61.1
Upstream output power (dBmV) 11.9
Downstream output power (dBmV) 16.2
Upstream CRC 60
Downstream CRC 55
Upstream FEC 572
Downstream FEC 41501

[كركر اطاطا]

طيب كده يا غالى

[VIGA_RUO]

جزاك الله خيرا

[م/ على زهران]

وفقت ووفقك الله

[waelsawan]

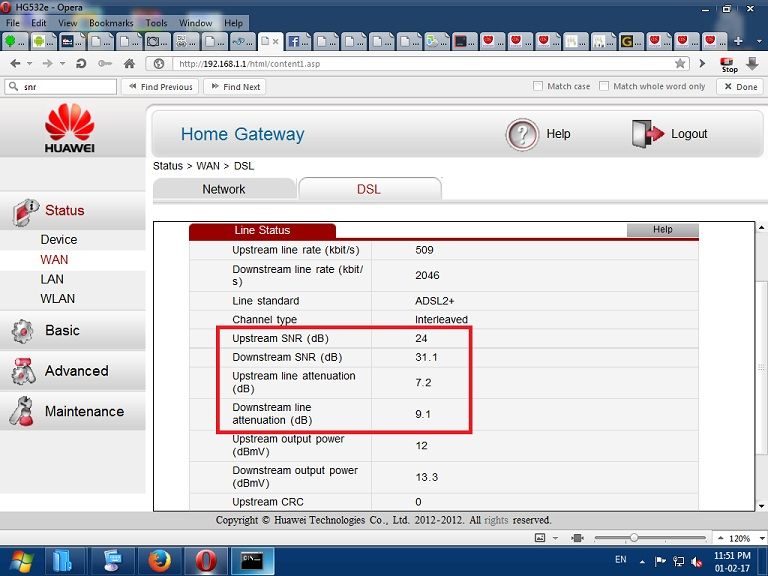

ممكن بعد اذنك اعرف جودة الخط ده كويسة ولا لاء و تتحمل سرعة لحد كام ميجا و شكرا لحضرتك

[moon0100]

معلومات حول المسافة بين العميل والسنترال وقوة الروتر المطلوبة للتشغيل والسرعة المتوقعة :-

1.0km = 13.81dB = 23Mbit
1.5km = 20.7dB = 21Mbit
2.0km = 27.6dB = 18Mbit
2.5km = 34.5dB = 13Mbit
3.0km = 41.4dB = 8Mbit
3.5km = 48.3dB = 6Mbit
4.0km = 56dB = 4Mbit
4.5km = 62.1dB = 3Mbit
5.0km = 69dB = 2Mbit
