[ابو فاطمه1]

الجهاز وقع عليه ميه من ناحيه الباور ولازم يتغير له دايره باور المهم عدلت له دايره باور وللاسف قطع اشاره والسبب وجود خط ع دايره الباور مكتوب عليه lnp وانا مش عارف بياخد كام فولت الخط دا ادتلو 23 فولت ولما بياخد الفولت دا بيرستر الحل ايه بارك الله فيكم

[kareem gad]

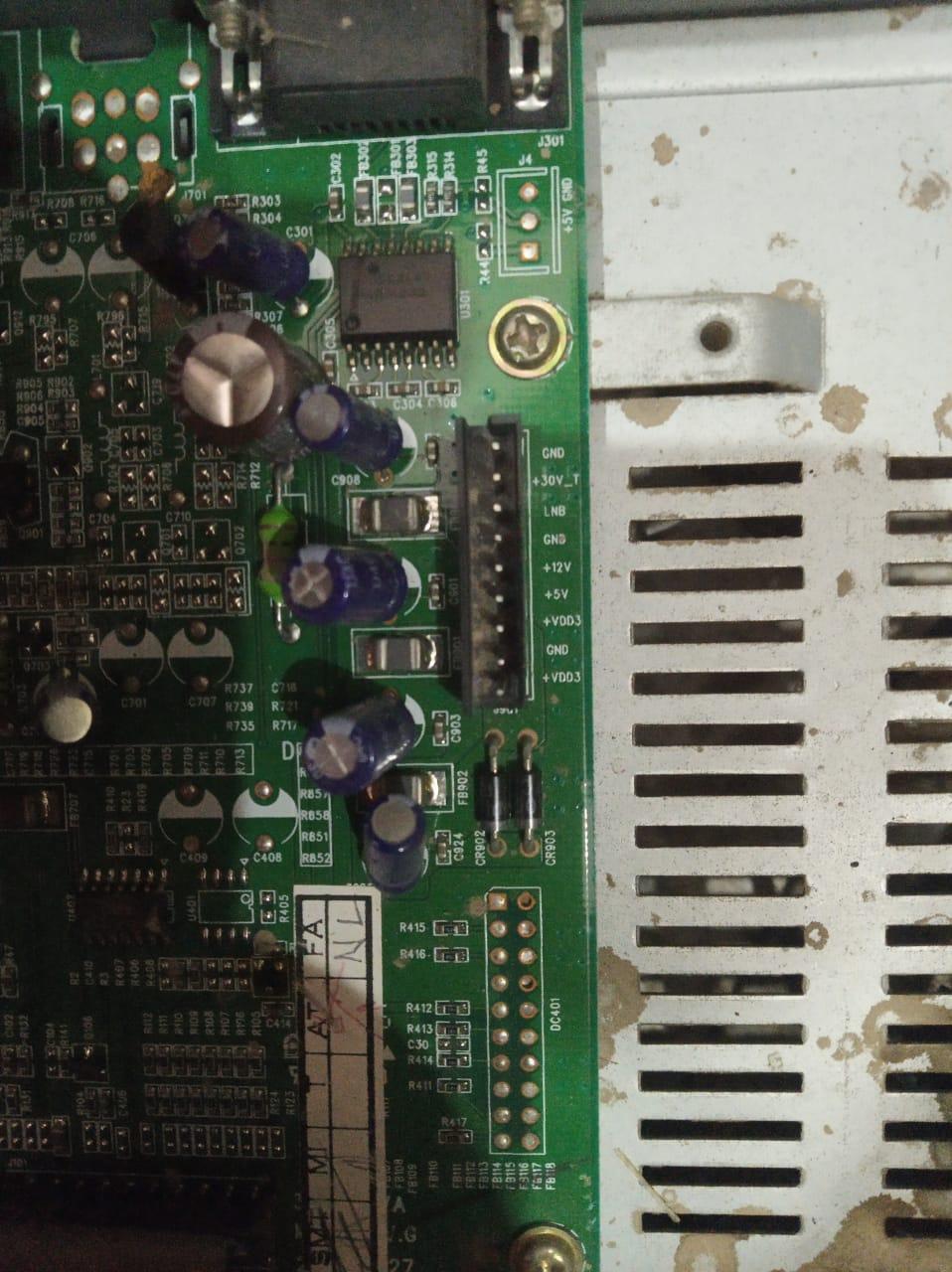

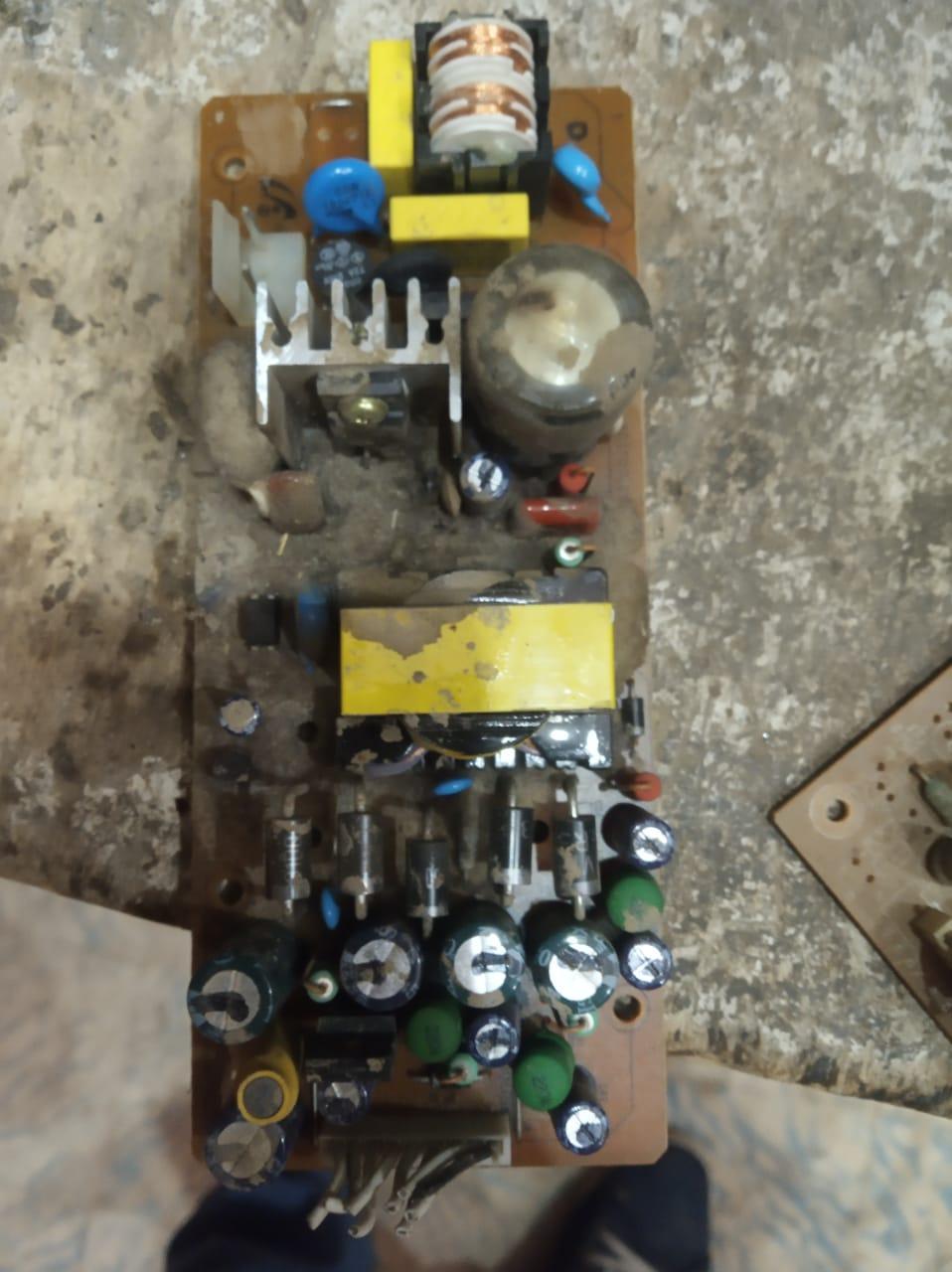

ممكن صورة للمين بورد وبوردة الباور القديمة

[ابو فاطمه1]

اتفضل اخى الكريم

[ابو فاطمه1]

والرقم 3 vdd المقصود منها 3.3 ولا ايه ارجو التوضيح وشكرا لكم

[محمدهارون]

اخي العزيز الجهاز لا شغال على lm امic ممكن صوره واضحه لمنطقه الاشاره

[ابو فاطمه1]

شغال ع ic lm

[kareem gad]

المشاركة الأصلية كتبت بواسطة ابو فاطمه1

والرقم 3 vdd المقصود منها 3.3 ولا ايه ارجو التوضيح وشكرا لكم

ايوة يا اخى بص لو شغال على lm 317 بالافوميتر حط مجس على رجل lnb والمجس الثانى على الرجل الاولى من lm وعلى وضع الجرس لو عطى صفارة يبقة ده خط 24 والاحسن صورة كاملة

[ابو فاطمه1]

انا جربت عليه الخط ال 23 بيعمل قفله ف الجهاز

[kareem gad]

المشاركة الأصلية كتبت بواسطة ابو فاطمه1

انا جربت عليه الخط ال 23 بيعمل قفله ف الجهاز

ممكن تشيل lm وتركب 23 شوف القفلة راحت ولا لا لو راحت غير lm لو لسة انا متابع معاك

[ابو فاطمه1]

اخى الفاضل الجهاز كان شغال عادى ولما وقعت الميه ع دايره الباور كان لازم تتغير وانا مش عارف الخط ال مكتوب عليه lnp دا بياخد كام فولت لانو بعد تغيير الدايره قطع اشاره

[Mr.Mohamed Fatthy]

المشاركة الأصلية كتبت بواسطة ابو فاطمه1

اخى الفاضل الجهاز كان شغال عادى ولما وقعت الميه ع دايره الباور كان لازم تتغير وانا مش عارف الخط ال مكتوب عليه lnp دا بياخد كام فولت لانو بعد تغيير الدايره قطع اشاره

اخى الكريم
نفذ ما قاله الاصدقاء
1 - اخلع LM من البوردة
2 - على وضع الصفارة بالافو
قيس الطرف الاول مكان LM مع خط lnp
هل يوجد صفارة ؟؟؟
اذا وجدت صفارة يكون lnp هو خط 23 كما وصلت صح
------
و الشورت الذى يحدث من شىء اخر
