[ابـو عائشة]

مظهر العطل يوجد خروج جميع الفولتيات معادا 5 فولت
يوجد فولتيات 120 و 26 و 11 و 11
لمبة البيان غير مضاءة ولا يوجد 5 فولت علي الميموري

Tda11106ps/v3/3
Power cq0765rt
78040
Bsc26-n3618k
Audio la42102

[حافظ السويد]

انزع الابروم وجرب بدونه
ان لم تعمل لمبة البيان

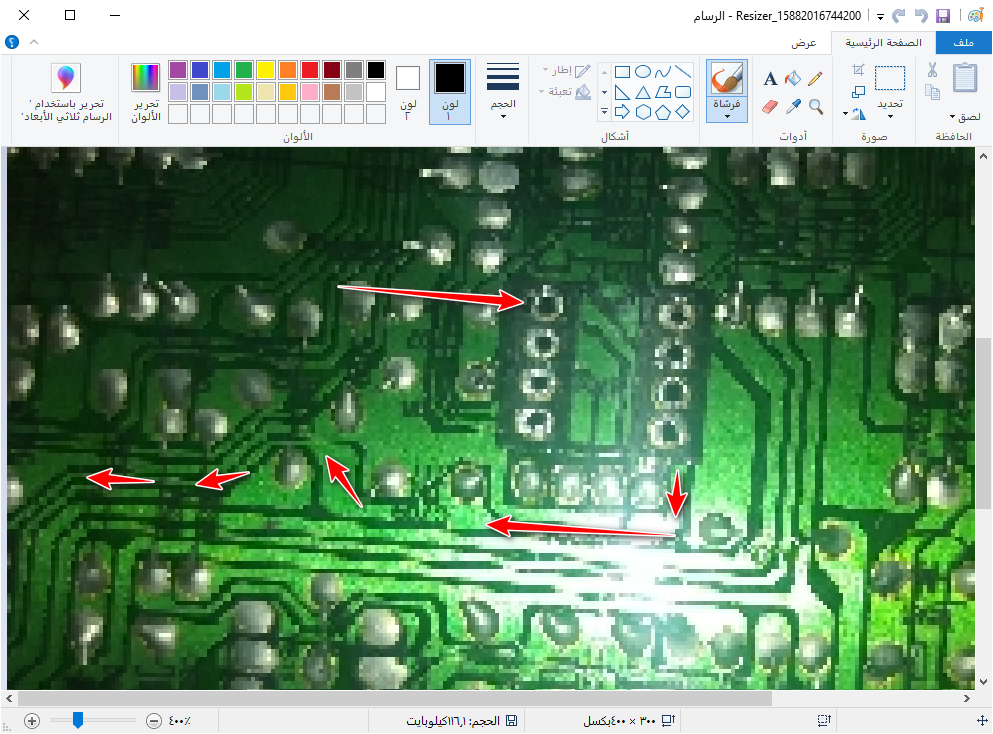

يوجد مقاومة على الطرف8 في الابروم تابعها حتى مصدر التغذية واخبرنا ماهو

[ابـو عائشة]

يوجد خطوط كثيرة لكن كلها تأتي من البروسيسور

[حافظ السويد]

الطرف 8 ليس من البروسيسور تابعه حتى مصدر تغذيته

[أبو مياده]

اهتم بالرجل رقم ٨
وانسي باقى الخطوط الكتيره
رقم ٨ لازم تروح على زنر ٥ فولت هتلاقيه شورت او المقاومه الحراريه تاكد يا اخى

[ابـو عائشة]

ماهو رقم 8 اعتقد شمال العلامة؟

[حافظ السويد]

[ابـو عائشة]

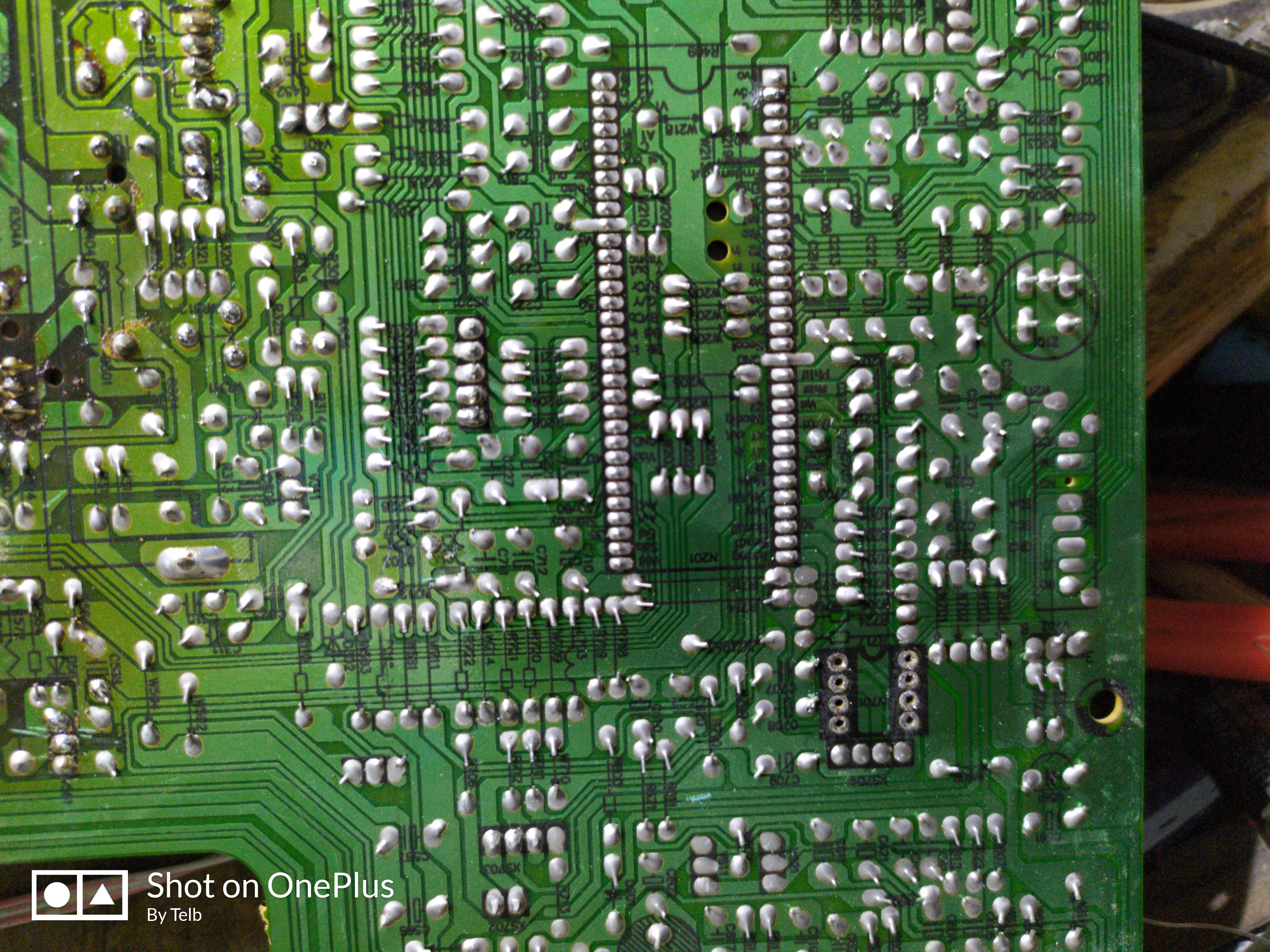

هذه صورة واضحة للجزء ولا اجد اي خطوط متفرعة لاتجاه اي مكون يغذي ال5 فولت

https://h.top4top.io/p_1580755740.jpg

[حافظ السويد]

لو تابعت جيدا ستصل الى مصدر التغذية

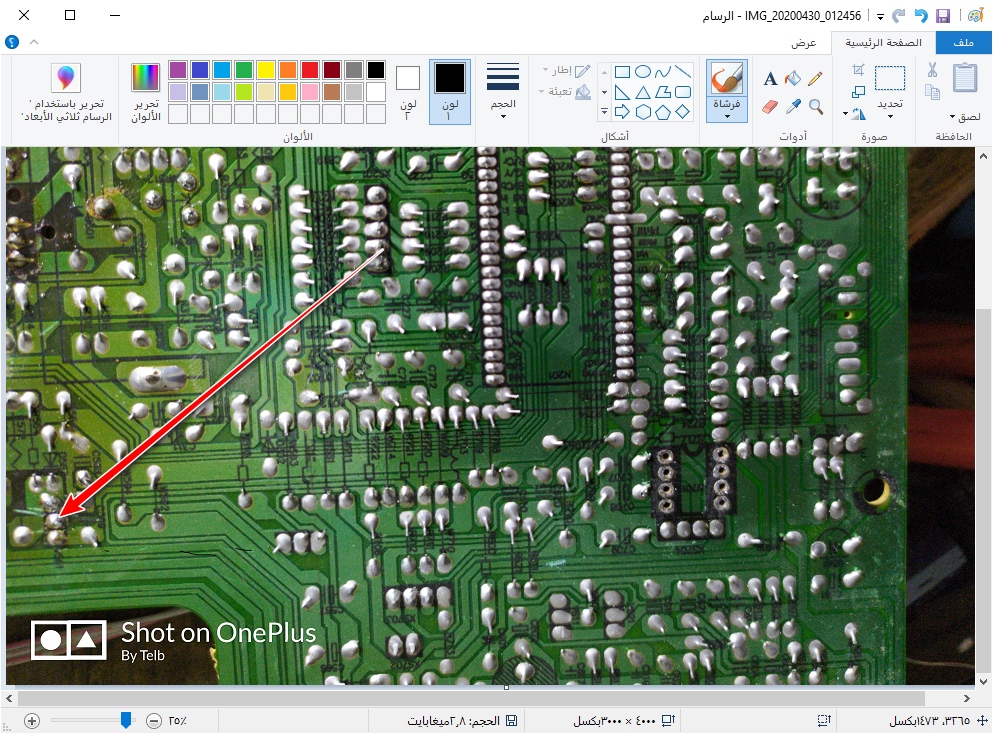

ابدل الترانسستور المؤشر عليه وجرب

[ابـو عائشة]

اسف للتاخير استاذي
كان لا يتوفر لدي القطعة المؤشر عليها
تم تركيبها ولكن نفس العطل

[ابـو عائشة]

تم قياس زنر d567 ووجد شورت ماهي قيمته

[حافظ السويد]

لم اجد الزنر على المخطط
مع اي المكونات مرتبط

[ابـو عائشة]

الف شكر استاذي لتعب حضرتك معي
تم تركيب زنر 5.1v ال5فولت ظهروا لكن بيحصل تكه اول ماياجي يفتح وينخفض الفولت من 5 ل 2 تم نزع الفيرتكال فتح تم تركيب فيرتكال جديد واشتغل الجهاز بفضل الله
وبفضل مجهودك الدائم

متصل مع طرف 3 فالترانزستسور المذكور

[حافظ السويد]

قيمة الزنر5.6 فولت وليس5.1 فولت

مبرووووووووووووووووووووووووووووووووووووووووووووووك
الاصلاح
واتمنى لك التوفيق دائما
تقبل تحياتي

[ابـو عائشة]

هل يوجد مشكلة بتركيب زنر 5.1v ?
