[مركزصيانة التليفزيون والشاشات]

الى الاستاذ الكبير وعملاق صيانة التليفزيون المهندس حافظ سويد برجاء مساعدتى طريقة العثور على مخططات التليفزيونات بارقام الايسهات للمتابعه مع حضراتكم فى تتبع الاعطال ولكم جزيل الشكر واسألك الله العظيم ان يجزيك عنا خير الجزاء وانا يجعلنا فى مستقر رحمته انه وليا ذلك والقادر عليه اللهم امين

[حافظ السويد]

كل عام وانت بالف خير
اليك ذا الرابط
ضع في الفراغ رقم الايسي واضغط علىبحث ستظهر كل الشاسيهات التي تعمل بهذا الايسي
او ضع رقم الشاسيه واضغط على بحث ستظهر فورا الشاسيه المطلوبة


http://www.espec.ws/

[حافظ السويد]

http://www.espec.ws/

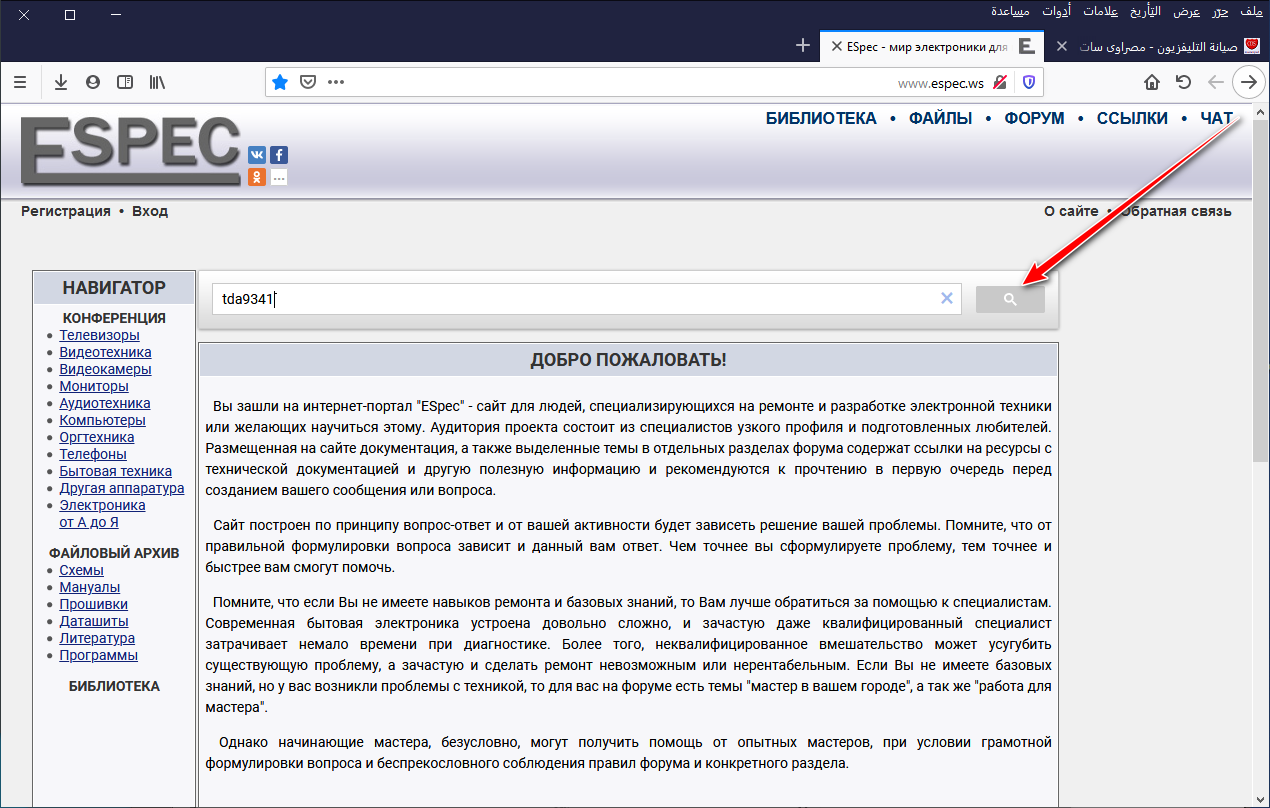

ضع رقم الايسي في خانة البحث واضغط على البحث كما هومؤشر

ستظهر صفحة اخرى فيها جميع الاجهزة التي تعمل بالايسي

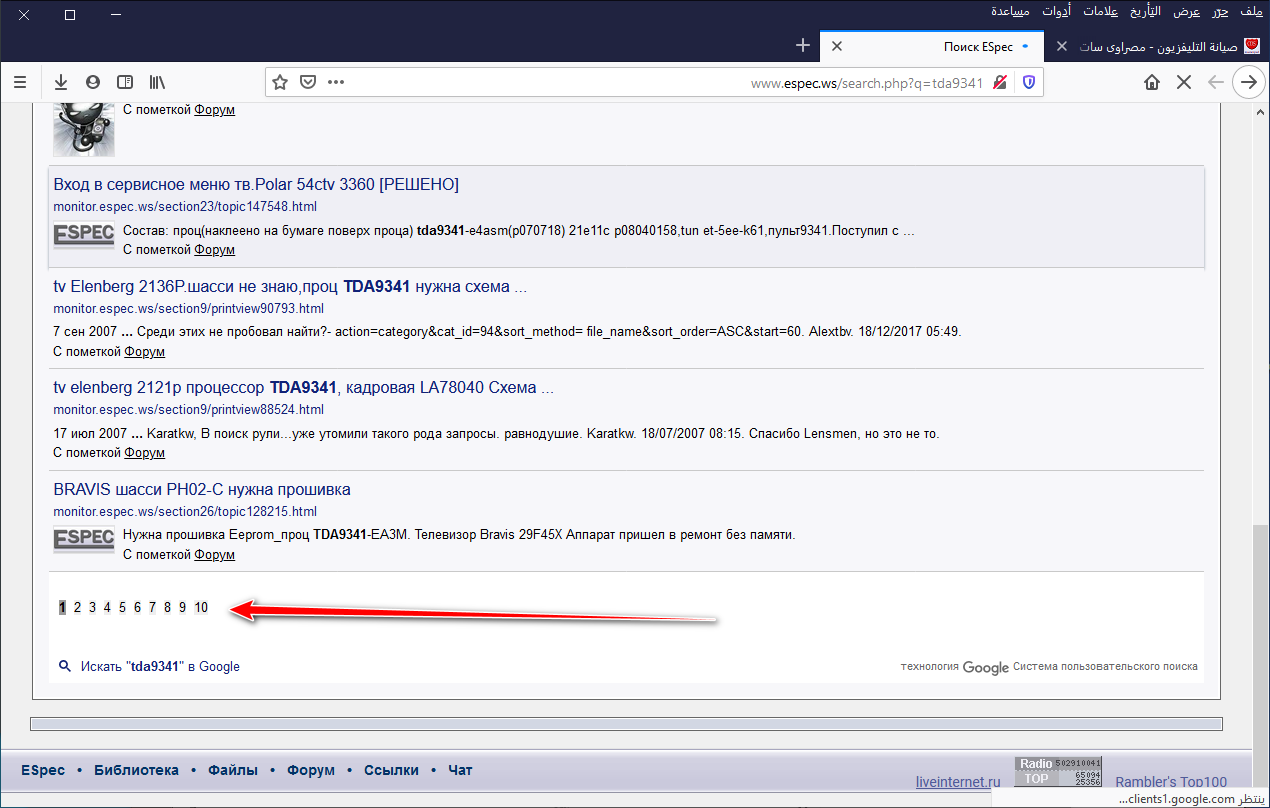

واذا كان الجهاز غير موجود في الصفحة الاولى
عليك النزول الى اخر الصفحة

وتصفح باقي الصفحات

[مركزصيانة التليفزيون والشاشات]

شكرا يا اعز الناس الى قلبى دومت ذخرا لنا ولمصراوى سات وادام الله عليك صحتك وعافيتك والله مهما عبرت عما فى قلبى لن استطيع ان اوافيك حقك

[مركزصيانة التليفزيون والشاشات]

بعد اذن حضرتك مهندس حافظ عايز اجيب ارقام المكونات الموجوده على الشاسيه فى المخطط ماذا افعل على الموقع وما الخانة التى يجب الضغط عليها ليظهر المخطط اللى انا اتوصلت اليه حاليا هو صورة الشاسيه ولكن لم استطع على العثور على المخطط

[حافظ السويد]

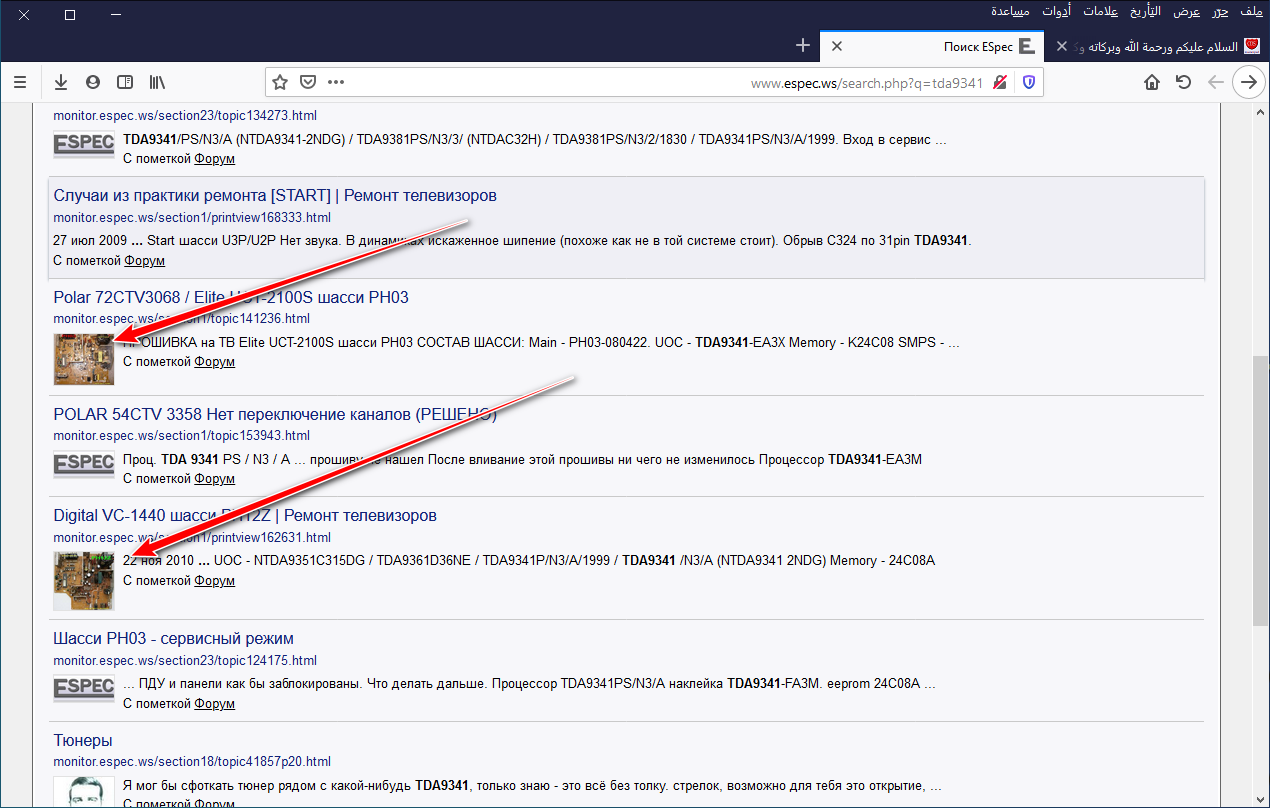

بعد الضغط على مربع البحث ستظهر لنا صور الشاسيه

كما في الصورة المرفقة
نضغط على الصورة

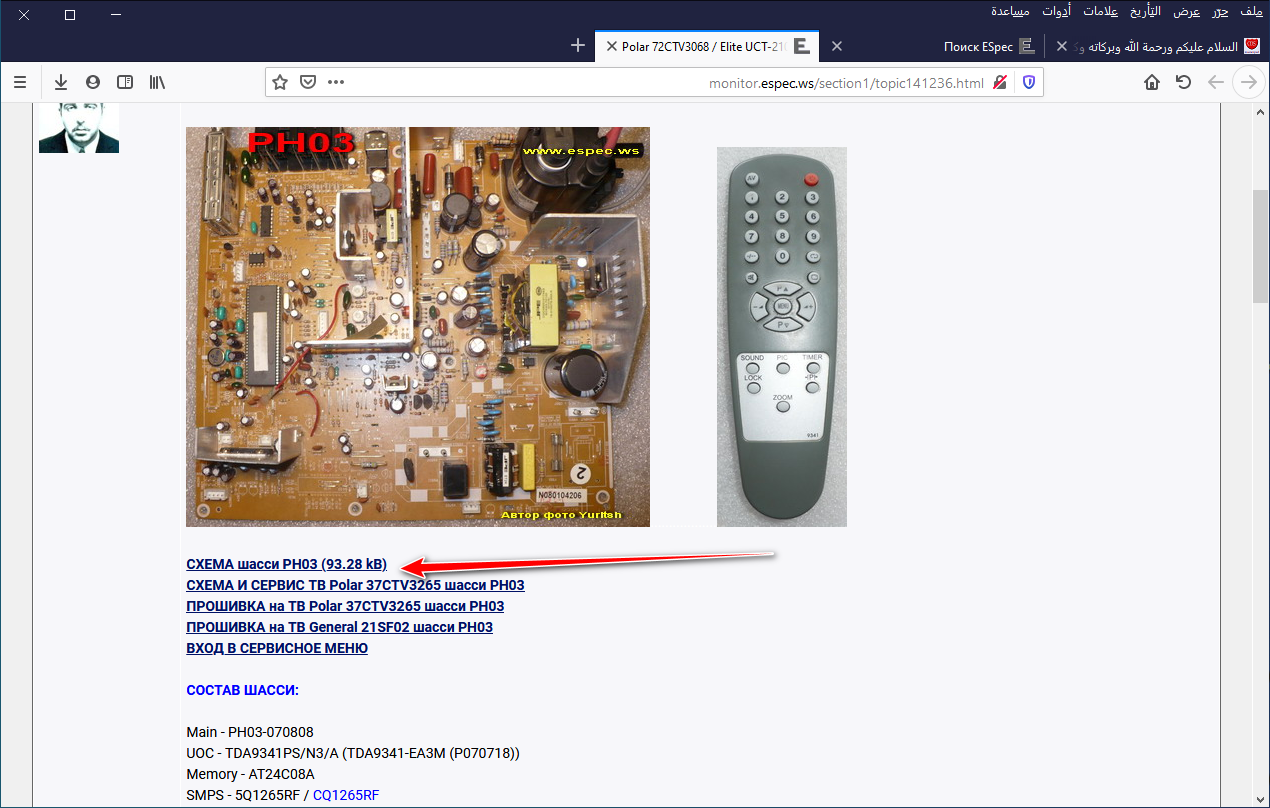

ستظهر لنا صفجة فيها صورة الشاسيه والريموت والمكونات التي تعمل بها الشاسيه

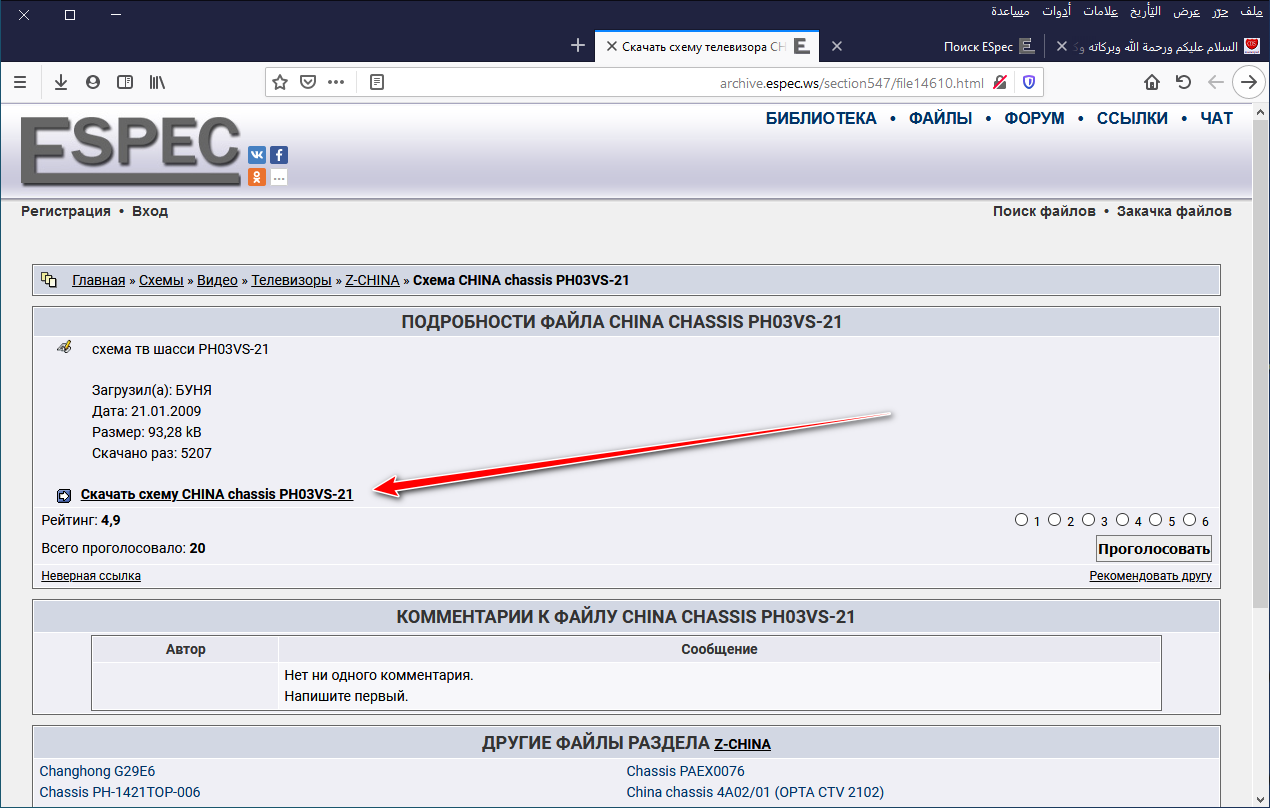

لتحميل المخطط نضغط على الرابط تحت الصورة مباشرة





ومن ثم تفتح صفة اخرى فيها رابط المخطط نضغط عليه ليتم تحميل المخطط

[مركزصيانة التليفزيون والشاشات]

الف مليار شكر ياهندسه جزاك الله عنا خيرا الجزاء
