[flyheart]

السلام عليكم ورحمة الله وبركاته
الجهاز مشكلته الشاشه سوداء لا يوجد بينات ولا صوت ولا صوره>>> الفتيله منوره
يوجد استجابه للريموت من حيث القفل والفتح جهد الاسكرين واصل حوالي 300 فولت جميع الجهود مظبوطه تم رفع ايسي الميموري ونفس المشكله
ايسي كبير tda 9381ps
رقم البورده mc-019a
رجاء المساعده ولكم جزيل الشكر

[flyheart]

آسف على الخطأ .. يوجد صوت لكن الشاشه سوداء

[حافظ السويد]

افتح بوط السكرين في اسفل اللاين
واخبرنا اذا ظهر اي شيء في الشاشة

[flyheart]

تظهر الوان فجأه وتختفي

[حافظ السويد]

ابدل الزنرzd441 قيمته6.2 فولت بجوار اللاين
وجرب
وان لم ينفع


ابدل الزنرzd442 وقيمته8.2 فولت
وجرب واخبرنا

[flyheart]

تم التغيير .. وللعلم d441 خرجه 6.2
و d442 لا يوجد عليه جهد

[حافظ السويد]

تاكد من المقاومةr450 وتاكد من اتصالها بالطرف10 في اللاين واتصالها بالبفةc451
وابدل البفة وجرب

[flyheart]

المقاومه سليمه ومتصله مع اللاين وللعلم البفه المتصله على التوالي بين المقاومه والزنر رقمها على البورده c447 ليس كما في المخطط وتم استبدالها ونفس المشكله

[حافظ السويد]

على الطرف50 في الايسي الكبير يوجد ديودzd501
ابدله وجرب

[flyheart]

تم التغيير ونفس المشكله
استاذ حافظ هل من المفترض وجود 8.2 فولت على زينر zd442

[حافظ السويد]

ليس بالضرورة ان يكون موجود جهد على رأس الزنر

الجهد يظهر ويختفي على هذا الزنر حسب اضاءة الشاشة على الاغلب

اوصل عليه صورة وصوت

ورطب اصبعك ومررها على مكونات كراتة السوكة هل ستظهر الاضاءة او الصورة
وقيس الجهد على zd901 في كارتة السوكة واخبرنا به

[flyheart]

موجود حوالي 3.3 فولت .. وعند لمس سوكت الشاشه تظهر الوان ك الوان الطيف وتختفي

[حافظ السويد]

انزع الزنرzd901 وجرب هل يرتفع الجهد على مكانه
وهل تظهر الاضاءة

[flyheart]

تم رفع الزنر والجهد كما هو ولا يظهر اضائه

[حافظ السويد]

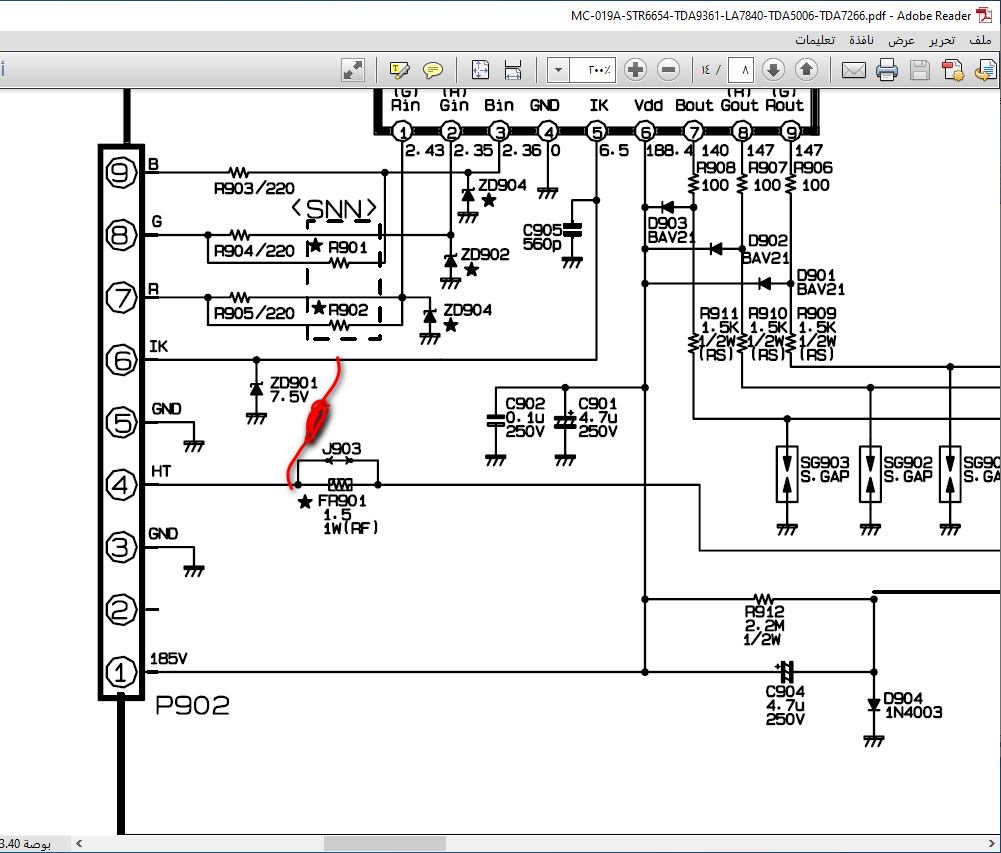

اوصل مقاومة 100 كيلو بين خط الفتيل وخط الطرف5
وجرب
