[فداك]

السلام عليكم
رسيفر truman tm-777 مخارج الباور 4 طرف
عايز اغير دائره البور بس مع الاسف مفيش اي مخارج مكتوبة
لا على دائره البور و لا على بورده الرسيفر

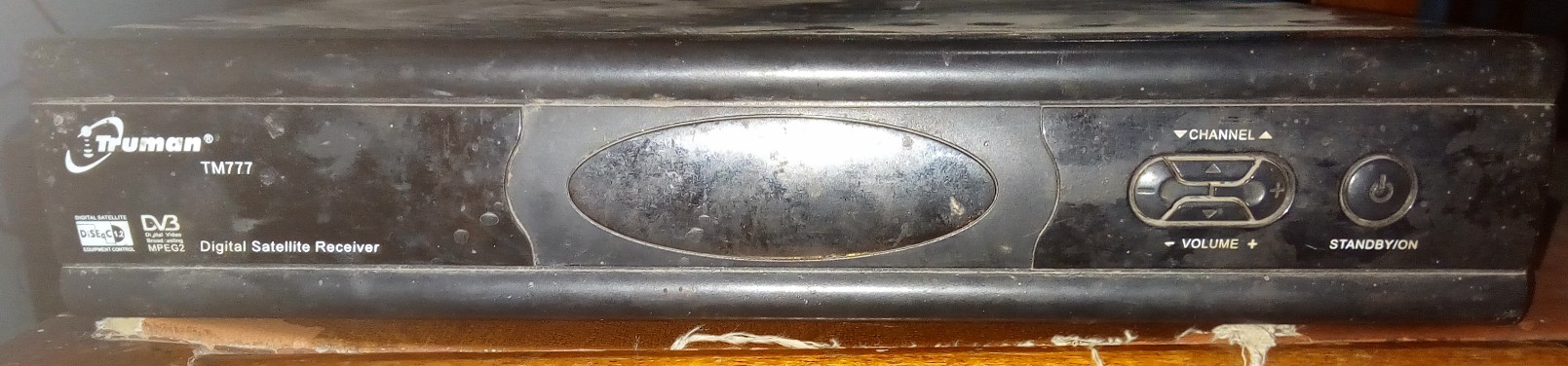

صورة الريسيفر

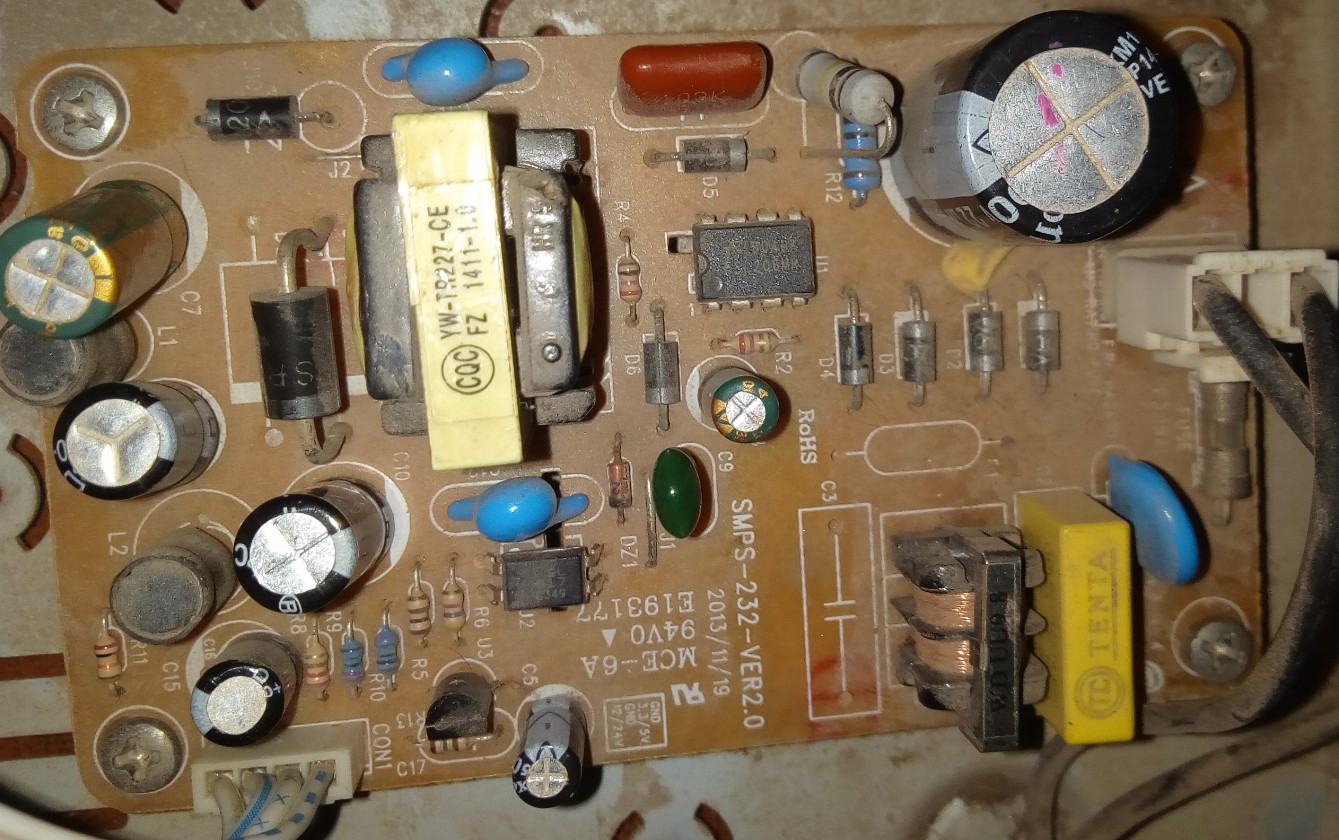

صورة الباور

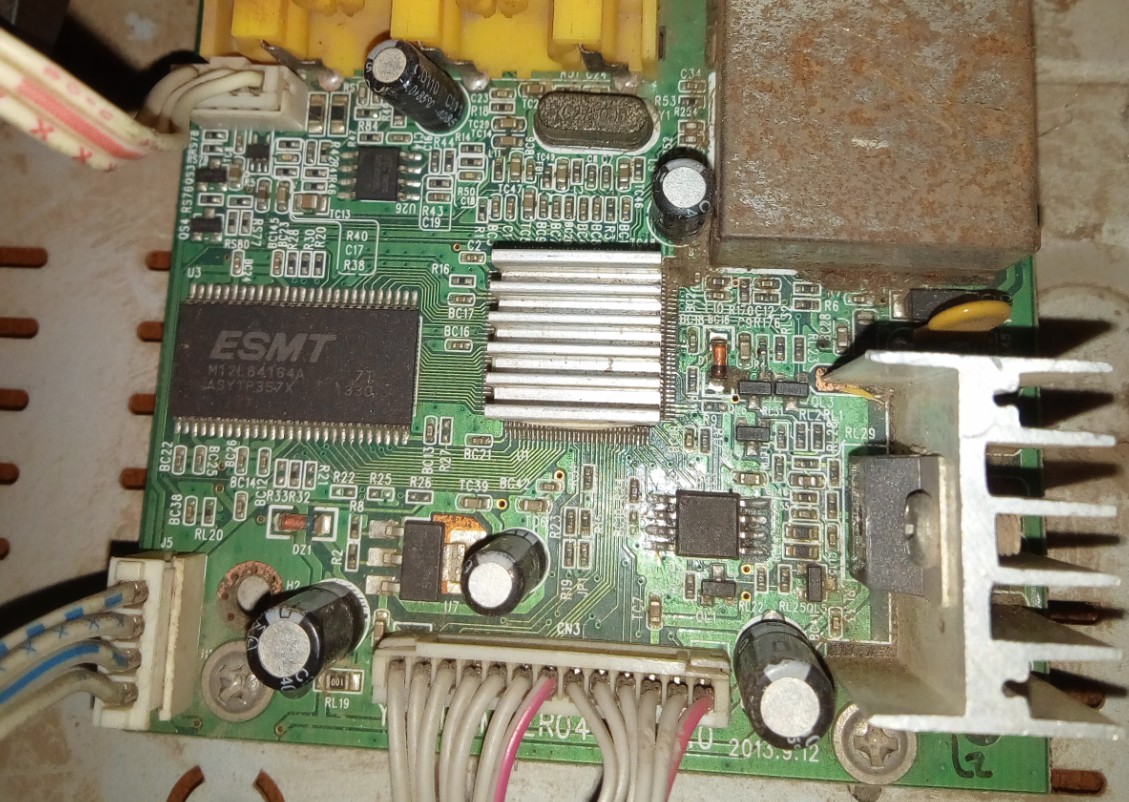

صورة البورده

[*****المرسى*****]

اخى الغآلى
انت لا تحتاج سوى ثلاث اطراف سلك
1 - خط 12
هتوصل خط 12 من الدائرة الجديد الى خط 12
للبوردة الرئيسية للريسيفر
2- خط 3.3
هتوصل خط 3.3 من الدائرة الجديدة الى خط 3.3 لبوردة الريسيفر
3- خط الارضى G
هتوصل خط الارضى g من الدائرة الجديدة الى
خط الارضى للريسيفر
ربنا يوفقك اخى كرم
كن حذر عند توصيل خط 3.3
لان لو وصلت خط غلط ازيد من 3.3 هيحرق البروسيسور

[samir fathy]

الله ينور

[فداك]

تسلم اخى الكريم

[فداك]

ازى اعرف خط ال 12 فولت و خط 3.3 فولت من البوردة
لان البوردة لا يوجد عليها بيانات

[حسين31]

الترتيب من ناحيه وش الجهاز
12
ارضى
3و3
ارضى

[صلاح رجب الجرنوسى]

المشاركة الأصلية كتبت بواسطة فداك

ازى اعرف خط ال 12 فولت و خط 3.3 فولت من البوردة
لان البوردة لا يوجد عليها بيانات

ادخل على هذا الرابط به وباذن الله هتفهم اذى تعرف 3.3
http://www.masrawysat.com/vb/showthread.php?t=3067291

[فداك]

تحياتى لكل من ساهم فى الرد و حل المشكلة لكم منى وافر الاحترام و التقدير

[Mr.Mohamed Fatthy]

المشاركة الأصلية كتبت بواسطة فداك

تحياتى لكل من ساهم فى الرد و حل المشكلة لكم منى وافر الاحترام و التقدير

الف مبروك حل المشكلة
