[سمير سالم]

الجهاز ليس علية بيانات الموديل

البيانات الداخليه

باور C4236
هيرزنتل D5071
رأسى KA2131
عمليات TDA8362B
سيستم SPM-133T

TB-1531
ذاكرة 24C02
بالفحص وجدت
احتراق فى R805 تم تغيرها من شاسيه اخر بنفس القيمة

الفولت بعد التغيير لايتعدى 14.V
واثار سيولة على لحام R805
عند فصل رجل هذه المقاومة عن خط الاين 180.V

يصبح الفولت 135-17-5

تم التأكد من D هيروزنتل
وتغيير اللاين FCM-14A025 من شاسيه اخر بنفس توزيع دبابيس اللاين المشكوك فيه

فلم يأتى بجديد

كتم للفولت عند خط 180.V

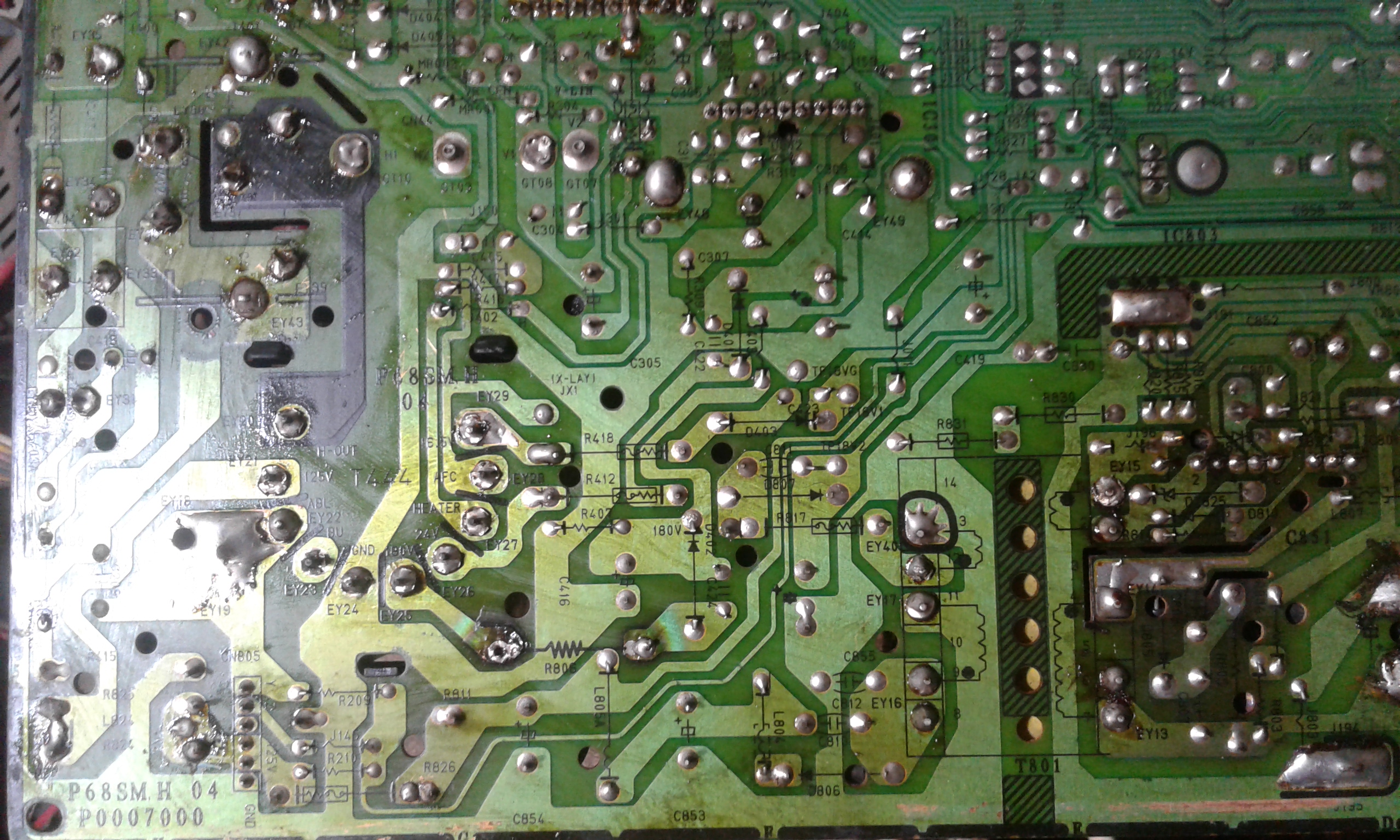

صورة اسفل الشاسية

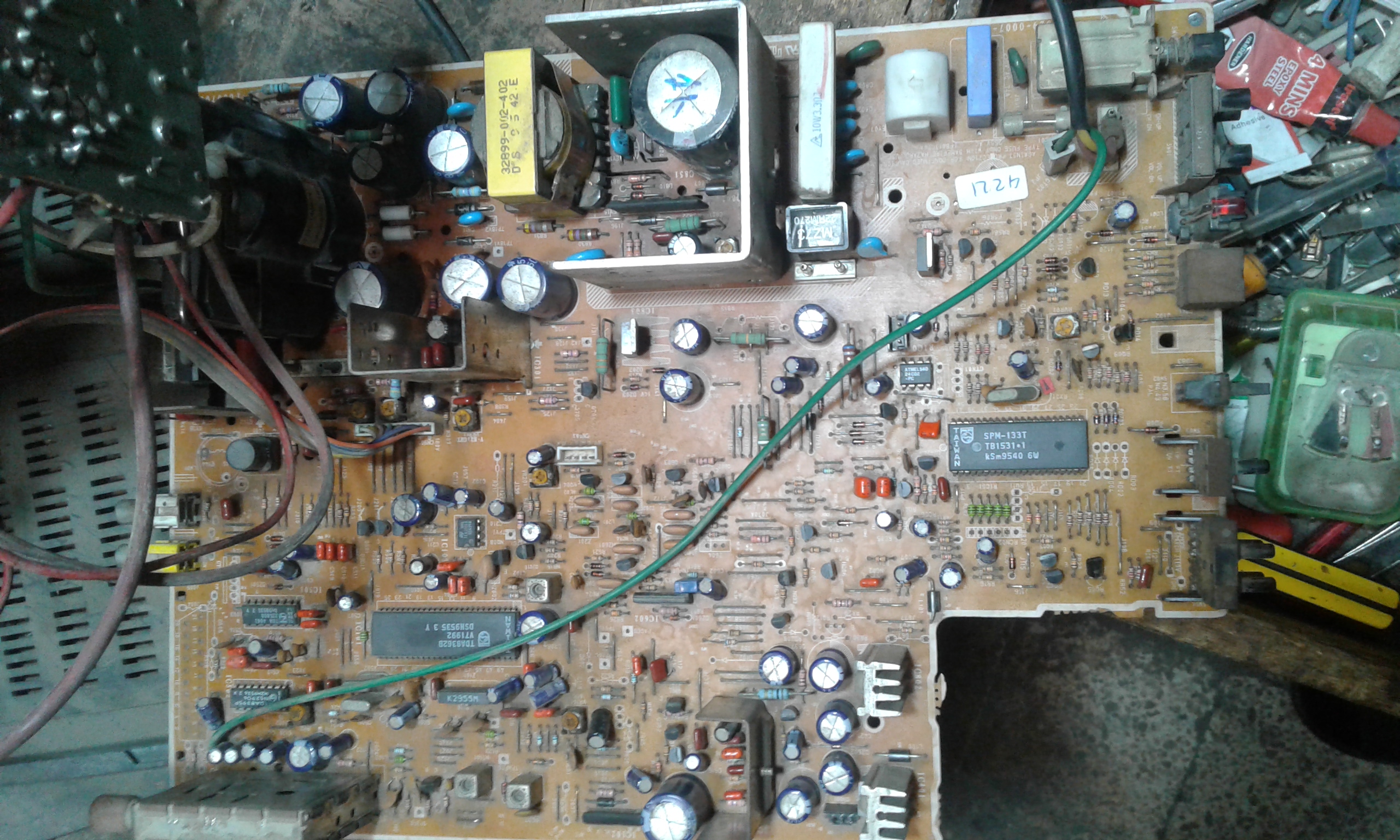

الشاسيه من الاعلى



ارجو المتابعة

[حسين31]

من المفترض ان يقلع
بدون 180 ويعطى شاشه بها خطوط
جرب الين خارج الشاشه

[حافظ السويد]

تاكد من ديود الجهد180 ممكن يكون شورت او المكثف

[سمير سالم]

بالفعل يابشمهندس

اشتغل الجهاز مع بلصة التشغيل من الريموت وجايب خطوط

بيضاء. هل الفولت 135 مظبوط

وماالحل فى الخطوط مع انصهار قصدير المقاومة R508

ارجو المتابعة

[حافظ السويد]

راجع مشاركتي السابقة

[سمير سالم]

الصورة اسفل الشاسيه

[حافظ السويد]

انا لم اطلب صورة
انا نوهت على الديود المرتبط مع المقاومة المحترقة ممكن يكون شورت او المكثف
تاكد منهما

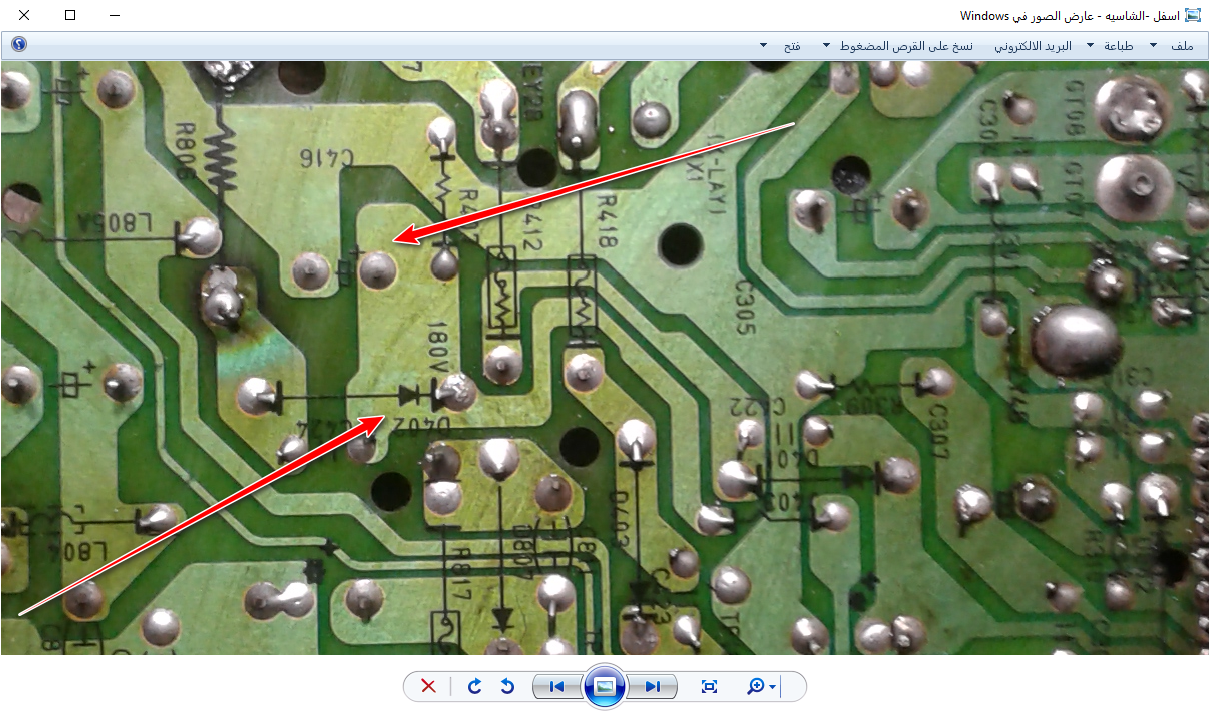

على كل حال اليك صورة مؤشر عليهم

[سمير سالم]

تم تغيير C416 وD402
الخاص ب 180V

وبمتابعة الخط الى سوكت الشاشة وجدت مكثف قيمته 100V/1UF عامل شوت غيرته الى 400V/2.2UF
والحمد لله اشتغل الجهاز تمام

الفولت الان هل هو مضبوط 123V
خط 180 الان 169V

ارجو لو فيه اى ملاحظات قبل ماقفل الجهاز .

مش عارفين من غيرك كنا نعمل ايه ياحافظ بيه يامحترم

واشكر مرور حسين بيه .فكرنى ببلصة التشغيل

لكم جزيل الشكر ووافر الاحترام

[حسين31]

مبروك العمل
اخى الكريم
وشكراااااااا لاخى حافظ
على المتابعه الرائعه
