جاءنى أمس جهاز تلفزيون 21 بوصة: NEW BAHGAT موديل : 21NMF2
prossisor : r2j10190ga-a00dd
صوت : UTC 2003
فيرتكال : 78040

العطل
لمبة حمرة وعندما يأخذ الأمر للتشغيل من الريموت أو البريسات تنطفىء اللمبة الحمرة وكأن الجهاز إشتغل ويوجد صوت للقناة
لكن
لا يوجد ضغط عالى ولا تضيىء الفتيلة
ما تم عمله
قياس الجهود كلها تمام الـ 5 وال8 توجد 7 والـ 115 كانت 125 وتم ضبطها الى 115
تم تغيير الفيرتكال أى سى
تم تغيير جميع مكثفات خرج التشوبر
تم التأكد من محول الدرايفر والترنزستور كقطع والفولت موجود 24 تمام
تم التأكد من باور اللآين
تم تغيير الكريستالة برقم 4.433619 فهل هذا الرقم صحيح ؟
تم تغيير الإيبروم عدة مرات فارغ ومشحون والإنتظار أكثر من دقيقة ليعمل
تم تغيير مكثفات الرأسى جميعها
تم نزع سوكيت الدفلكشن
وما بقى بدون تغيير هو البروسيسور فقط وشكى نحوه
ولا أشك فى اللآين
فساعدونى أفادكم الله

[حافظ السويد]

تاكد من من وجود جهد على منتصف ترانسستور النبضة

وابدله
وجرب

[فارس المصرى]

فين يا راجل من زمان ؟؟
الله يسعد مساءك
تم التأكد من محول الدرايفر والترنزستور كقطع والفولت موجود 24 تمام على مجمع ترنزستور الدرايفر . وحتى أيضا تم استبدال الملف والترنزستو . وعندما لم أجد فائدة أرجعتهم مرة أخرى

[فارس المصرى]

وعلى فكرة يا أخى الغالى
أنا وجدت عندى بروسيسور r2j10190ha-a00dd كان محفوظ عندى فقمت بتركيبه لكن دون جديد فساورنى الشك أنه أيضا تالف
رغم أن القطع التالفة لا أحتفظ بها
هل من طريقة لإختبار نبضة الأفقى موجودة أم لا ؟؟ لأتأكد من البروسيسور يقينا

[حافظ السويد]

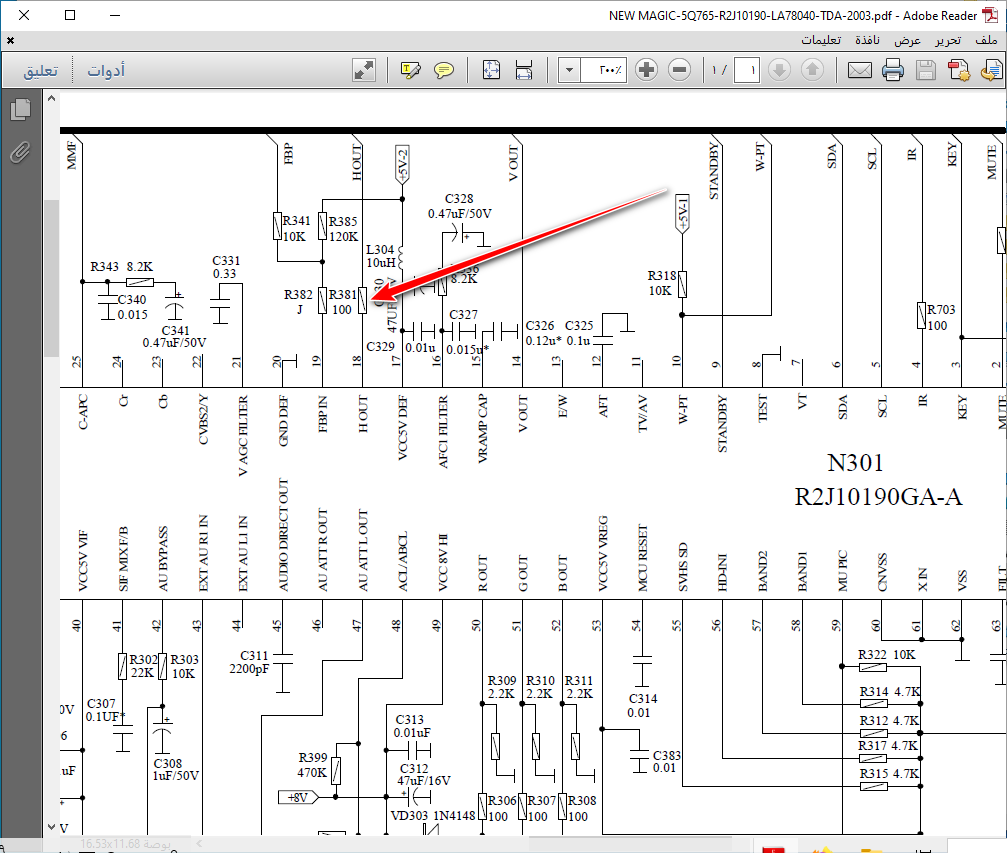

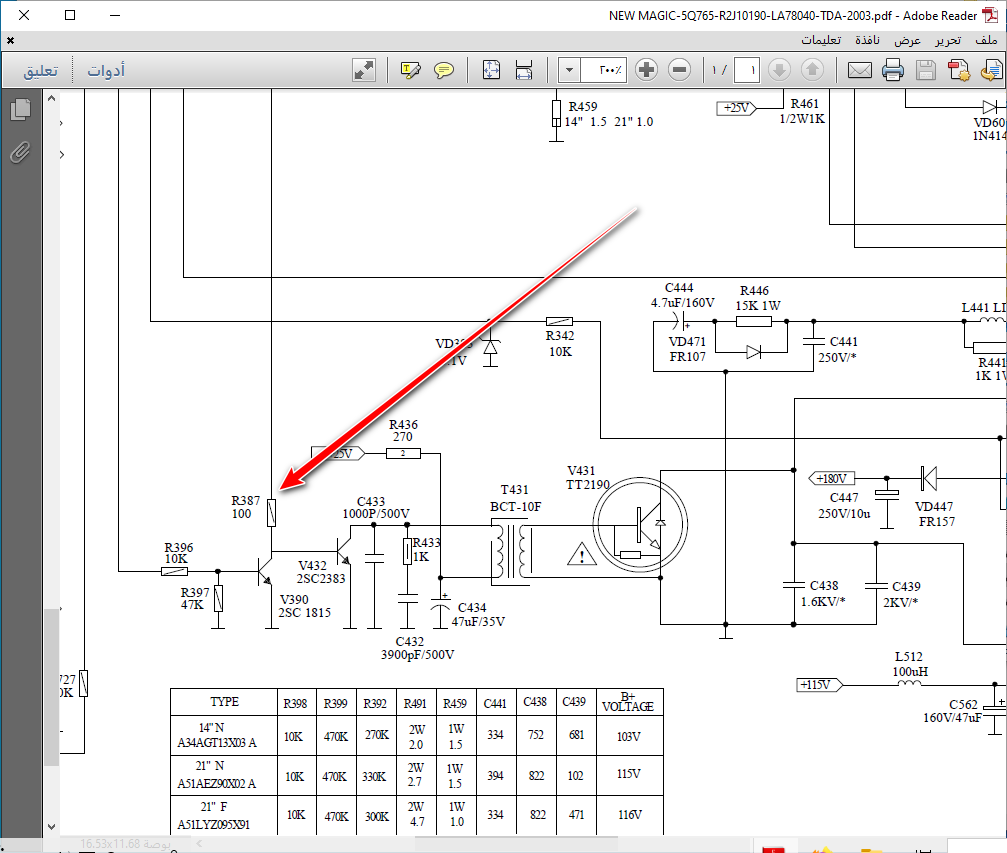

على الطرف18 في الايسي الكبير يوجد مقاومة R381 قيمتها 100 اوم تاكد منها ومرتبطة بالطرف الاخر مع المقاومةR387 ايضا قيمتها 100 اوم ايضا تاكد منها

ومن الطرف الاخر مرتبطة مع ترانسستور النبضة

تاكد من اتصالها معه

[فارس المصرى]

المشاركة الأصلية كتبت بواسطة حافظ السويد

على الطرف18 في الايسي الكبير يوجد مقاومة R381 قيمتها 100 اوم تاكد منها ومرتبطة بالطرف الاخر مع المقاومةR387 ايضا قيمتها 100 اوم ايضا تاكد منها

ومن الطرف الاخر مرتبطة مع ترانسستور النبضة

تاكد من اتصالها معه

متصلين وقياسهم تمام . واحدة 101 أوم والثانية 104 أوم

[حافظ السويد]

تأكد من وجود جهد 5 فولت على الطرفين53 و64 وجهد 8 فولت على الطرف 49 في الايسي الكبير

[فارس المصرى]

المشاركة الأصلية كتبت بواسطة حافظ السويد

تأكد من وجود جهد 5 فولت على الطرفين53 و64 وجهد 8 فولت على الطرف 49 في الايسي الكبير

الله يمسيك بكل خير
على الطرف 53 و64 عليهم 5 فولت صافية لا نقص ولا زيادة
أما الطرف 49 عليه 0.1 فولت فقط

[فارس المصرى]

آسف تم القياس سابقا بتسرع دون إعطاء نبضة التشغيل
والآن موجود على كلكتور الترنزستور v557 جهد 7.6 فولت وتظهر على المشع ووصلت أيضا للطرف 49 من الآى سى الكبير

شوية تكون 7.3 فولت وعند القياس مرة أخرى تكون 7.6 فولت

[حافظ السويد]

اهلا وسهلا
تاكد من الترانسستورv557 والزنرvd556 وقيمته8.2 فولت
واعمل على ابدالهم وجرب

[فارس المصرى]

المشاركة الأصلية كتبت بواسطة حافظ السويد

اهلا وسهلا
تاكد من الترانسستورv557 والزنرvd556 وقيمته8.2 فولت
واعمل على ابدالهم وجرب

هل إطلعت أخى على مشاركتى السابقة لردك الأخير والتى تفيد بظهور الجهد على الترنزستور؟

[حافظ السويد]

لا لم اراها لأنه على مايبدو ارسلنا المشاركات تقريبا بنفس الوقت
لاكن انت ذكرت انه يوجد على الطرف49 جهد1.0 فولت
بعد ان وصل الجهد عليه

جرب تشغيله من الريموت

او ابدل الابروم

[فارس المصرى]

المشاركة الأصلية كتبت بواسطة حافظ السويد

لا لم اراها لأنه على مايبدو ارسلنا المشاركات تقريبا بنفس الوقت
لاكن انت ذكرت انه يوجد على الطرف49 جهد1.0 فولت
بعد ان وصل الجهد عليه

جرب تشغيله من الريموت

او ابدل الابروم

وصل على طرف 49 7.3 فولت وموجود على الزنر 8.1 فولت وقمت أيضا بتغيير الترنزستور والآن سأضع إيبروم فارغ كما تفضلت وسأجرب

[فارس المصرى]

بعد وضع إيبروم فارغ لمبة ستاندباى إنطفأت بدون نبضة الريموت أو البريسات وأسمع صفير خفيف لكن لم يقلع والضغط العالى لم يخرج والفتيلة لم تضىء

[حافظ السويد]

هل اختلفت قيمة الجهد على منتصف ترانسستور اللاين
