عطل باور فى ناشيونال ستار موديل 29t8
بيانات الجهاز

8827CSNG5BK0 عمليات
STRG8656 باور

D1557 باور هيروزنتل
LA78041 فرتـــكال
TDA8944J صوت
24C016 ذاكره

BSC681 : 051010-1078 لاين

JVC7.820.1117 VER4.0 رقم الشاسيه

مظهر العطل لمبه حمراء

بالفحص وجدت D1557 شوت تم استبداله D1555 . وتم تغيير كاب لاين لازاله اثر التسريب .

والجهاز اشتغل صوت وصورة تمام مع ملاحظة ان الفولت 134

وتم تسليم الجهاز للعميل

تانى يوم لقيت العميل رجع بالتليفزيون بيقول اشتغل حوالى 3 ساعات

وفصل تانى

بالفحص وجدت STR شورت وD1555 شورت

تم التغيير باور اسيلوتر و D1555

الفولت الناتج من الشوبر 125 - 18 - 12 - 5.V
لمبة البيان اضائه ثم اطفاء

مع وجود 4.7V على الذاكرة والبرسات

بتتبع الفولت من ارجل LA78041 بعد رفعه نهائيا لايوجد فولت من الاين

لايوجد شورت بين الطرفين 1/4 بعد رفعه نهائيا للتأكد من صلاحية الاين

ملاحظة قياس الاين

المتصل 1-2-3

4-5-7-9-10

الطرف 6 غير متصل باى اطراف

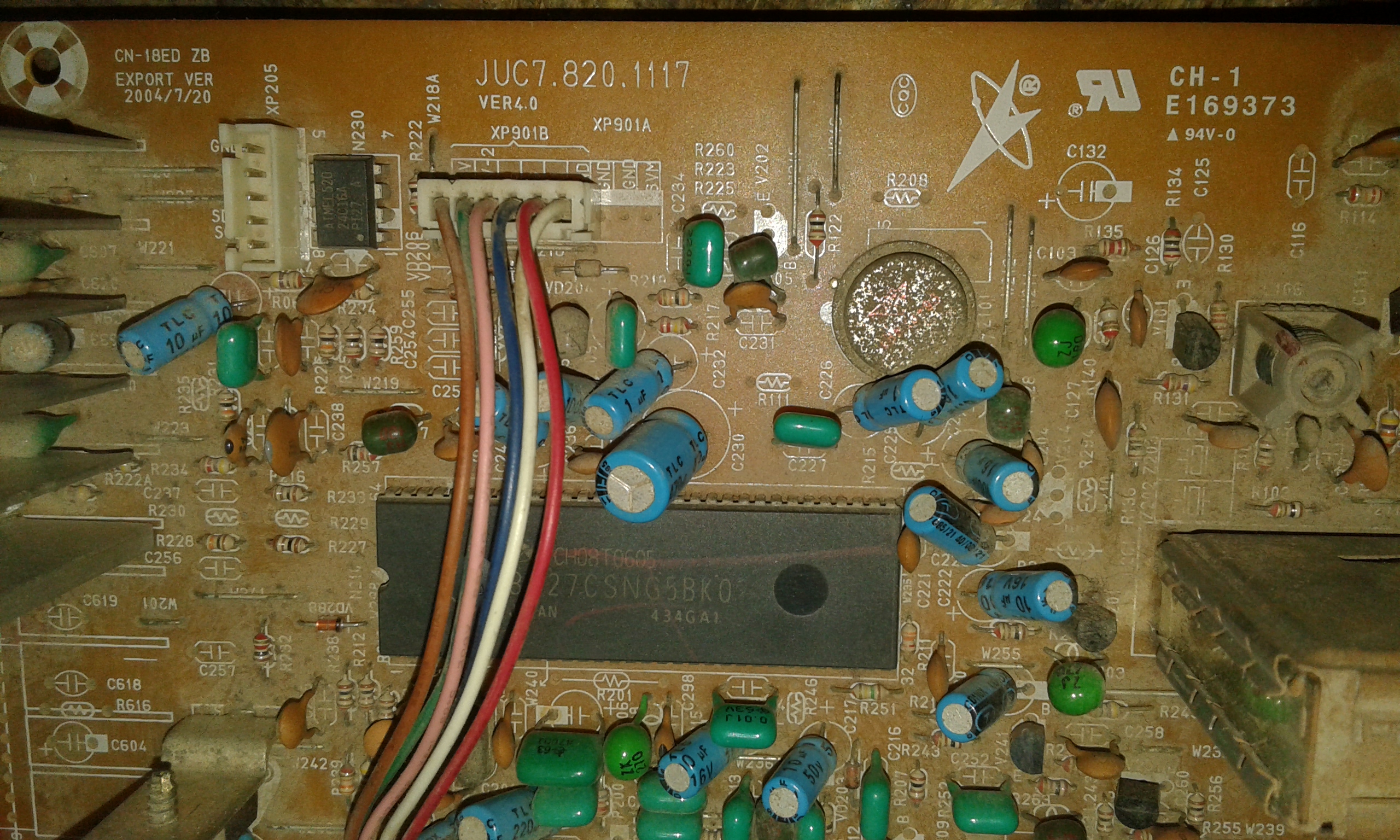

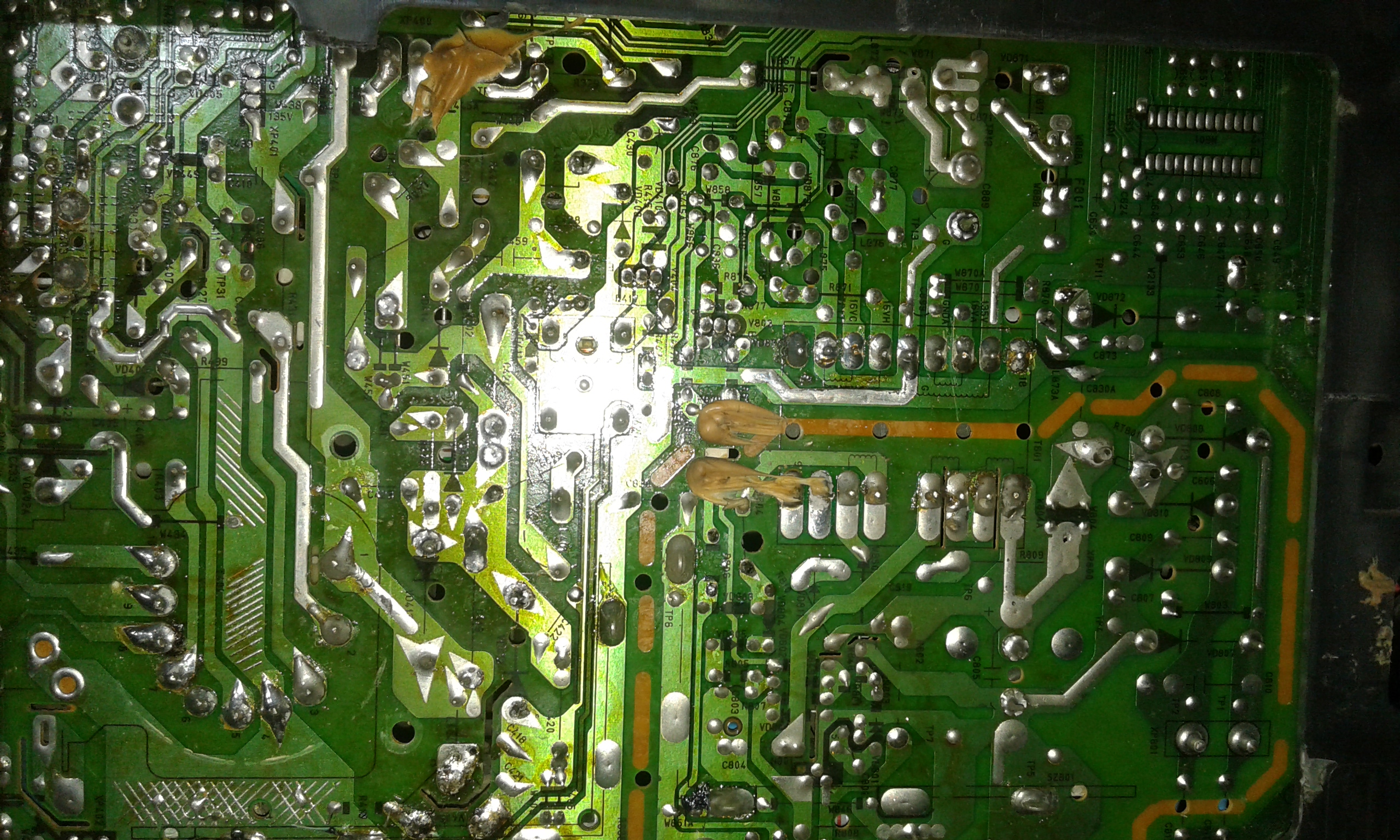

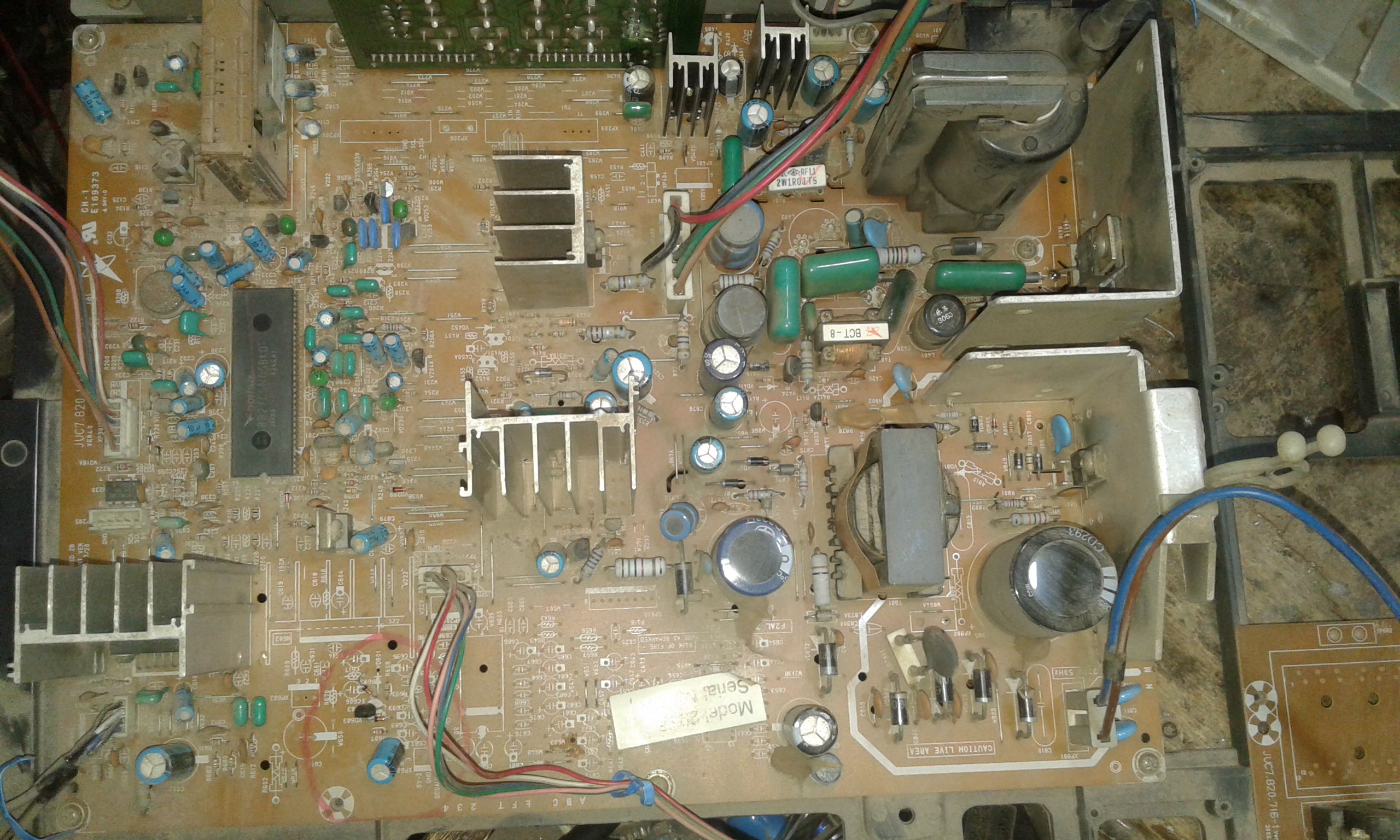

صور الشاسيه والموديل






مفيش هتيشن نهائى مع ملاحظة رفع IC الفيرتكال

ارجو المتابعة

[سمير سالم]

فين العبقرى

حافظ بيه السويد
ارجو المتابعه

[حافظ السويد]

تغذية الفريتكال من اللاين بعد ان يعمل اللاين سيصل جهد الى الفريتكال
الترانسستور1555 لايعمل على هذا الجهاز سنعطب بعد وقت قصير بسبب امبيره وه 5 امبير
تحتاج الى امبير 15 او اكثر
مثل
bu2527dx
c5778
تاكد من وصول جهد16 فولت الى دريفر النبضة ومنتصف ترانسستور النبضة

[سمير سالم]

موجود بالفعل 16.5v علي دريفر النبضه وعلي
منتصف v404
وتم تغيير D الي bu2527dx ولا تغيير
الرجاء المتابعه .

[حافظ السويد]

تاكد من الجهود بعد خرج الشوبر

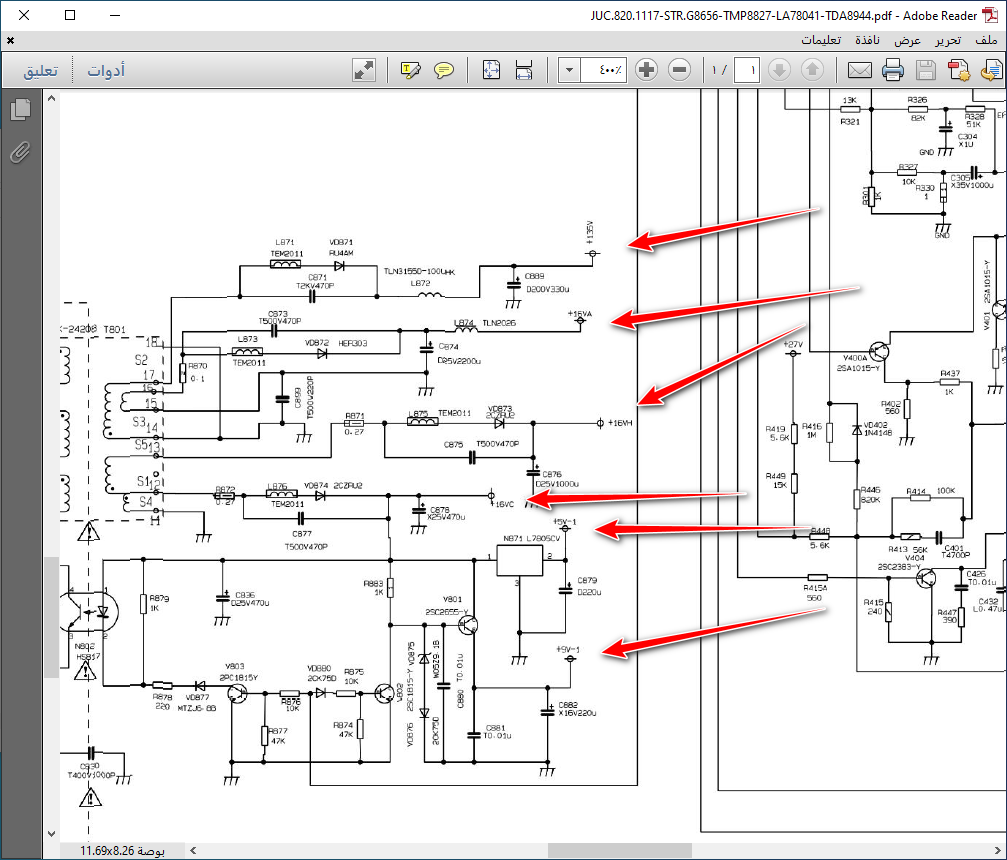

واليك المخطط

[سمير سالم]

كل االفولتيات المشار اليها موجوده ماعدا

c882 9.v - موجود عليه 4.9

ملاحظة وجدت طرف VD601 زنر مفصول من طرف شخص اخر

واخد من ترنزستور V603 الى R615 المتجه الى دائرة الصوت

مع ان قياسه سليم وبعد تثبيته لم يغير شىء

الجهاز مازال عاطلا

ارجو المتابعه

[حافظ السويد]

تاكد من الزنرvd875

وتاكد من الترانسستورv801 واعمل على ابداله
هل سيرتفع الفولت حتى 9 فولت

وان لم يرتفع افصل الطرف17 في الايسي الكبير
وتاكد من الجهد اذا ارتفع
في حال ارتفع بعد فصل الطرف17
عليك ابدال الايسي الكبير

[سمير سالم]

خلعت v801 وقياسه سليم والزنر ايضا وتم اعادة لحامهم

بعد فصل الطرف 17 من الايسى الكبير

لم يرتفع الفولت الا بسيط 5.4 v
ولمبه الليد طفت

ممكن اراجع على ايه يابشمهندس

ارجو المتابعه

[حافظ السويد]

يجب ان يرتفع الجهد حتى 9 فولت
اعطيه امر من الريموت او الكبسات
قيس الجهد عند لحظة اعطاء الامر
هل سيرتفع الى 9 فولت

[سمير سالم]

لاتأثير من البرسات

وليس له ريموت عندى

مع انى غيرت الذاكرة 24C016
ولافائدة

[حافظ السويد]

ماهي قيم الجهود على اطراف الترانسستورV801

[سمير سالم]

B 4.9V

C 5.1V
E 5V
لمبه البيان كانت مضاءة قبل فصل الخط 17 من IC الكبيره
وهى الان طافيه مع ملاحظة ارتفاع الفولت مع بعض الفولتيات

كا 16.4V اصبح 18 فولت حتى على دريفر النبضة
VD 872 =14V

[حافظ السويد]

ابدل الزنرvd875

وجرب
ان لم يرتفع الجهد
ابدل الترانسستورv801
وجرب

[سمير سالم]

تم تغيير C882 وراء الترنزستور 470UF/16V
وتغيير C878 بعد الشوبر470UF/25V على خط VD874
اشتغل الجهاز مع تقطيع السرية

اشتغل 220V جيد جدا مع ملاحظة الجهد 135 ثابت بعد الاقلاع وفى حالة استاندباى 165.V فهل هذا طبيعى

وهبوط فى الفولت الباقى كمثال 16V يصبح15V
ال 9V يزيد 9.8V
لايسعنى إلا شُكر معاليك ياحافظ بيه

ربنا يوسع عليك ويبارك فيك

[حافظ السويد]

مبرووووووووووووووووووووووووووووووووووووووووووووووك
