[عبدالرحيم للصيانه]

سلام عليكم مهندسين مصراوى لدى جهاز شارب يعمل ببرسيسور طبع X0548wJzz0
ايسى صوت LA42031
راسى 78040
STR W5453a
الجهاز به لمبة البيان شغاله ويأخذ النبضه طبيعى ولكن لا توجد اضاءه بالشاشه والفتيل غير مضىء لكن فى صوت ضغط عالى طالع من اللاين والجهد على المكثف c753 الجهد 135 فارجو الحل من مهندسين مصراوى وقمت بنزع طرفين من ايسى الفريتكال وبردو مفيش اضاءه نهائيا

[حافظ السويد]

قيس الجهد على المكثفc604 على خط 180 بجوار اللاين واخبرنا بالقيمة

[عبدالرحيم للصيانه]

الجهد خارج 184

[حافظ السويد]

اللاين في حالة عمل

تاكد من المقاومة الفتيلR611 على الطرف2 في اللاين وقيمتها حوالي1 اوم

[عبدالرحيم للصيانه]

قستها على وضع الصفاره شغاله

[حافظ السويد]

تاكد من وجود جهد 5 فولت متناوب على وضعيةAC على طرفين المقاومة
في حال وجدت 5 فولت عليها تابعه حتى السوكة البيضاء

اذا وجدت جهد عليها

جرب الشاسيه على شاشة شغالة
واخبرنا

[عبدالرحيم للصيانه]

المقاومه عليها 2 فولت على الدخل وخرج المقاومه على وضع ACفى انتظار تعليماتك يابشمهندس لان الخمسه فولت مش موجوده

[حافظ السويد]

تاكد من ان لايكون في قطع في الخط بين الطرف 2 في اللاين وطرف المقاومة

[عبدالرحيم للصيانه]

تم القياس من طرف اللاين الى بداية طرف دخل المقاومه على وضع الصفاره الخط واصل والشاسيه بحاله جديده لانه اول مره يتفك هذا الجهاز المشكله ان الضغط العالى موجود والهتشن طالع

[حافظ السويد]

جرب الشاسيه على شاشة اخرى
او جرب الشاشة على شاسيه اخر شغال

واخبرنا

[عبدالرحيم للصيانه]

يااستاذ حافظ تم تجربة شاسيه شغال على نفس الشاشه ظهرت الصوره تمام لكن شاسيه الجهاز نفسه ما زالت به مشكله فارجو المساعده من حضرتك

[ابوفارس علاء]

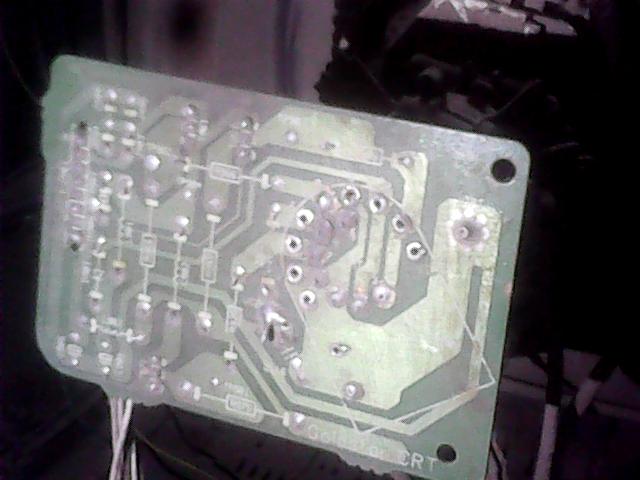

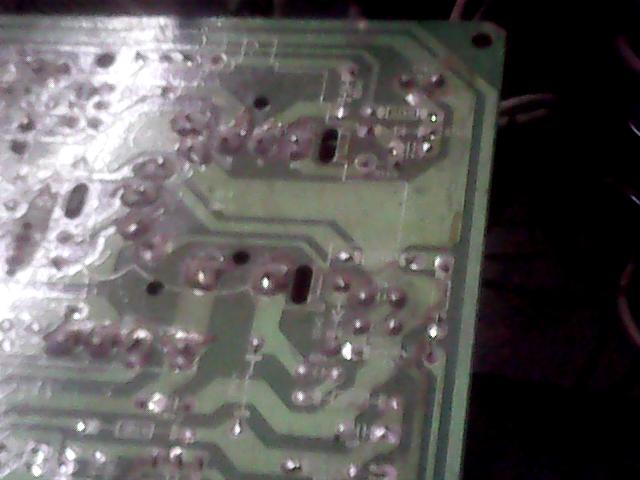

ارفع صوره لطراف لاين من ناحية لحمات
وصوره كارت الشاشه من ناحية لحمات

[عبدالرحيم للصيانه]

[حسين31]

اولاااااا الجهاز ليس شارب
وانماا هو جولدى

راجع المقاومه
r412

[عبدالرحيم للصيانه]

معلش اسف نسيت وصورت الجولدى اللى على الطربيزه لحظه اعيد التصوير
