عطل فتيل شاسيه صينى

محمد لطفى فرج · #1 2020/11/28, 06:08 PM

جهاز 14 بوصه شاسيه صينى موديل kly_s10x

العطل
كان به مكثفات بعد الشوبر منتفخه وضارب فيوز تم تغييرهم

تحط الفيشه الجهاز يقلع وتسمع صوت الشاشه بتزن تمام لكن الفتيله غير مضاءه

تم تغيير اللاين وتغيير الذاكره وتغيير باور اللاين وبقياس الفولت وهو شغال على باور اللاين لايوجد جهد وعند نزع باور اللاين يظهر الجهد 110

مواصفات الشاسيه

موديل kly_s10x

بروسوسر la76936y 7n

باور c5387

باور لاين d1555

فرتكال la78040b

صوت utc tda2003

وهذه صوره الشاسيه

م/احمد زكريا · #2 2020/11/28, 07:16 PM

كيف الجهاز يقلع وتسمع خرج الهايتنشن وفى نفس الوقت لا يوجد فولت على ترانزستور اللاين؟
ارجع اللاين القديم وتأكد من المقاومه الفيوزيه المغذيه لفتيلة الشاشه

محمد لطفى فرج · #3 2020/11/28, 07:29 PM

لقيت المقاومه تالفه وغيرتها ونفس الوضع

معنى الأقلاع المقصود لمبه البيان بتخفت عادى وزنه اليوك فى الشاشه شغاله لكن الهايتنشن لا يقلع

ترانزستور النبضه عليه 16 فولت وعند نزعه الفولت يرتفع 24 ويظهر ال110 على باور اللاين
غيرته بواحد جديد رجع نفس الموضوع

ابوفارس علاء · #4 2020/11/28, 08:07 PM

ارفع صوره لشاسيه من ناحية لحمات تكون واضح

محمد لطفى فرج · #5 2020/11/28, 08:09 PM

أتفضل الصوره

حافظ السويد · #6 2020/11/28, 09:23 PM

الزنة التي تسمعها في اليوك خاصة بالفريتكال لأن تغذية الفريتكال من الشوبر وفي هذه الحالة الفريتكال يعمل

وليس للهريزنتال
تاكد من وصول جهد الى دريفر النبضة ومنتصف ترانسستور النبضة

محمد لطفى فرج · #7 2020/11/28, 09:23 PM

الجهد عليهم 20 فولت

م / وليد هانى · #8 2020/11/28, 09:30 PM

ارفع الرجل اللى بمنتصف باور اللاين
وركب لمبة تلاجة على رجلين مكثف خط 110
وشوف الفولت هيوصل كام

حافظ السويد · #9 2020/11/28, 09:31 PM

اوصل عليه صورة وصوت
وحاول تحويله على الav من الكبسات
هل سيظهر صوت

م / وليد هانى · #10 2020/11/28, 09:32 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

اوصل عليه صورة وصوت
وحاول تحويله على الav من الكبسات
هل سيظهر صوت

لو مؤخذة استاذنا
الرد فى نفس الوقت

محمد لطفى فرج · #11 2020/11/28, 09:37 PM

نعم يظهر الصوت تمام أستاذ حافظ......

حافظ السويد · #12 2020/11/28, 09:42 PM

هل ركبت ترانسستور لاين جديد

وهل يوجد على منتصفه110 فولت

م / وليد هانى · #13 2020/11/28, 09:46 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة محمد لطفى فرج

الجهد عليهم 20 فولت

اقتباس:

المشاركة الأصلية كتبت بواسطة محمد لطفى فرج

نعم يظهر الصوت تمام أستاذ حافظ......

ازاى الفولت 20 على باور اللاين
والجهاز جايب صوت
!!!

محمد لطفى فرج · #14 2020/11/28, 09:47 PM

نعم أبدلته ونفس الوضع ال 110 تظهر فى حاله نزعه أو نزع ترانزستور النبضه

حافظ السويد · #15 2020/11/28, 09:52 PM

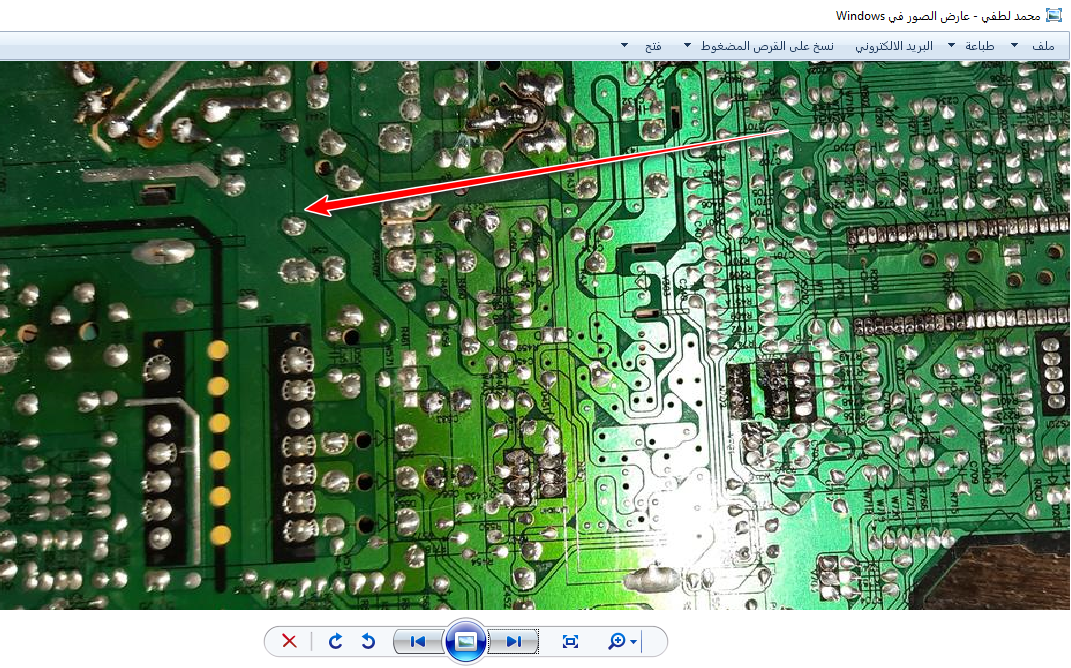

تاكد من قيمة المقاومة المؤشر عليها

حوالي1 اوم الى 2.2 اوم
وابدلها وجرب
