[ابواسلام6655]

بور كهرباء 1802
بور لاين D2499
مومري 2408
كمبيوتر LC863532 55K9
اي سي عمليات LA76810A
اي سي صوت 5265
خروج 110 /25/16/5
تم تغير مكثفات 1000/35/1000/25
فصل الراسي تغير ممرى وبور الاين
ملحوظه لايوجد فولت على دريف النبضه

[حافظ السويد]

تاكد من وجود جهد 25 فولت على اطراف الترانسستورV551

[ابواسلام6655]

بالقياس وجود جهد 25 على 3 اطراف

[حافظ السويد]

تاكد من المقاومة R550 قيمتها 1 بتكون قاطعة ابدلها وجرب

[ابواسلام6655]

لايوجد مقاومة R550 الموجود مقاومة R500

[حافظ السويد]

ارفع صورة للشاسيه لمنطقة خرج الشوبر حتى ايسي الفريتكال
من جهة اللحامات تكون واضحة

[ابواسلام6655]

المشاركة الأصلية كتبت بواسطة حافظ السويد

ارفع صورة للشاسيه لمنطقة خرج الشوبر حتى ايسي الفريتكال
من جهة اللحامات تكون واضحة

تم الرفع

[حافظ السويد]

الصور غير واضحة نهائيا

[ابواسلام6655]

استاذى الرجل الوسطى من الترانسستورV551 لايوجد عليها فولت على الاطراف فقط

[حافظ السويد]

اوصل الثلاث اطراف باللحام مع بعض وجرب

[ابواسلام6655]

الرفع وتم توصيله ببعض نفس الشئ

[حافظ السويد]

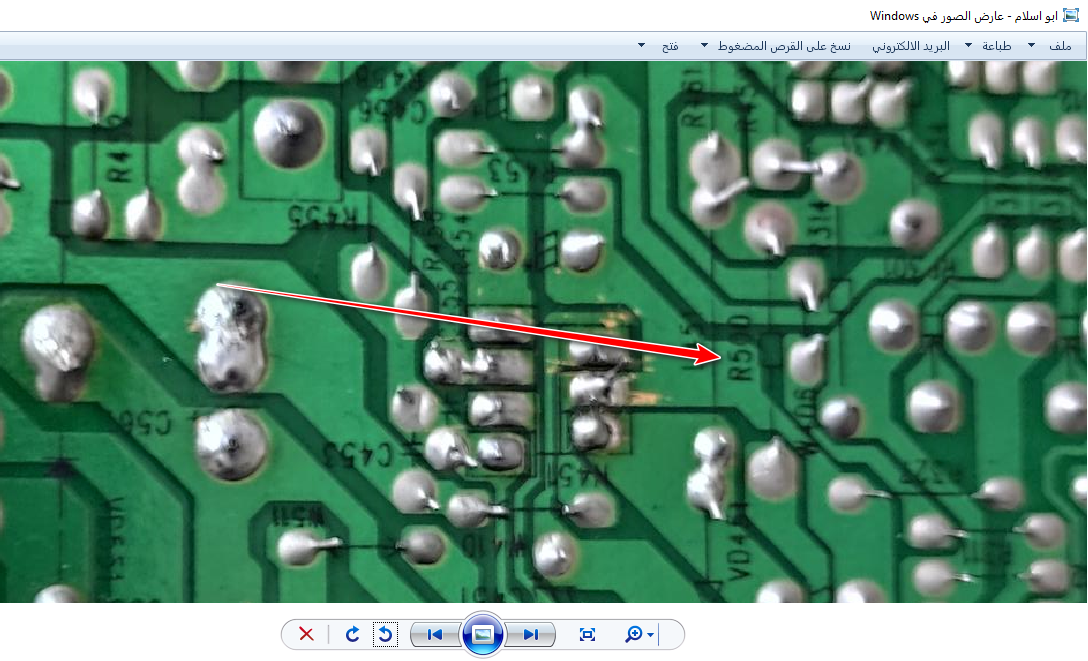

المقاومة المؤشر عليها ماهو رقمها

[ابواسلام6655]

تم تغير الترانسستورV551 والرجل المنتصف يوجد عليها 8فولت

[ابواسلام6655]

r500

[حافظ السويد]

ماهي الوانها
