عطل تلفزيون سامسونج 15 بوصة فلات تايلاندى

mahmoud-100 · #1 2021/01/25, 04:11 PM

تلفزيون سامسونج موديل / CS - 15K54MJ
TYPE NO : KS1A15KS
ايسي كبير / TDA 9381PS/N2/3I1322
باور لاين / D2499
فيرتكال / 78040
STR / ارقامه ممسوحة للاسف
التلفزيون فاصل لمبة الباور نهائي وبيتاخر جدا على ما يفتح ده اللى بيقوله الزبون ولكنه مفتحش خالص معايا وواصل جهد 124 فولت على دى اللاين برجاء المساعدة

mahmoud-100 · #2 2021/01/25, 05:42 PM

اسمه samsung PLANO

ابوفارس علاء · #3 2021/01/25, 08:29 PM

ابدال المكثف
c815
c822
وجرب

mahmoud-100 · #4 2021/01/25, 09:30 PM

تم تبديله استاذى وللعلم هو مكثف قيمته 2200/35 ويحمل رقمين ع البوردة وهم c815
c822 ولا جديد

حافظ السويد · #5 2021/01/25, 09:39 PM

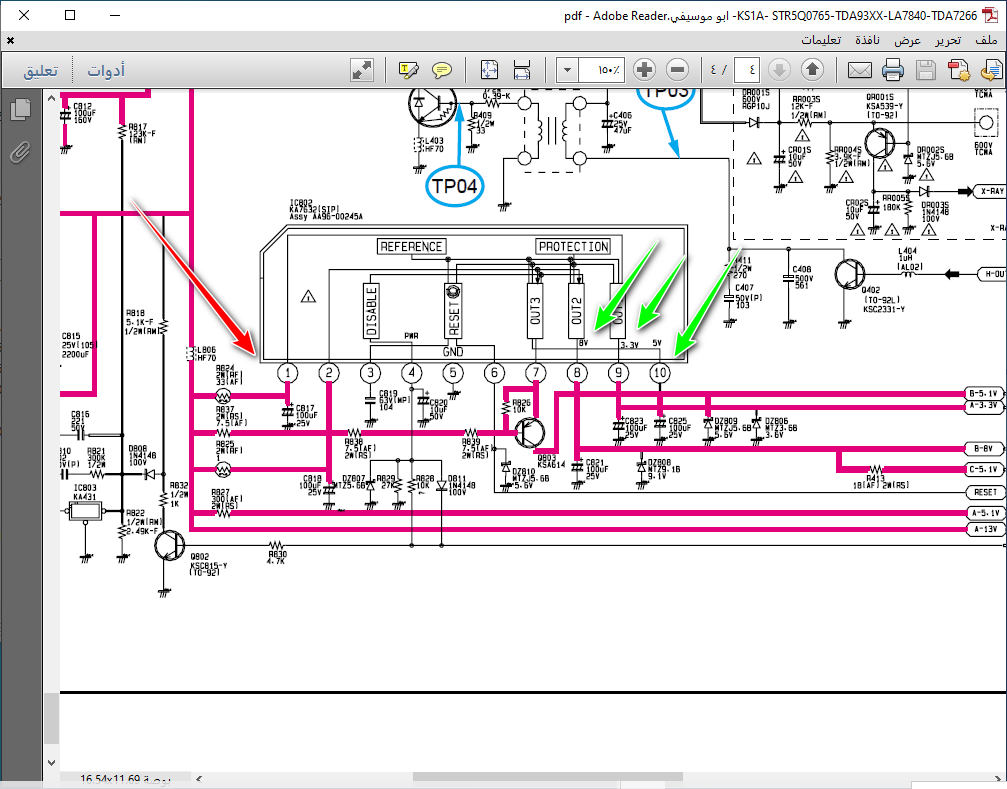

تاكد من وصول جهد حوالي12 فولت الطرف 1 في الايسيIC802 وخروج جهود3.3 و5 و8 من الاطراف 8 و9 و10

mahmoud-100 · #6 2021/01/25, 09:58 PM

استاذى العزيز اللى بفرح جدا لما بشوف ردود حضرتك ومساعدتك ديما ربنا ما يحرمنا منك
اولا الجهد على الطرف واحد من الايسي 8.5 فولت واطراف الخروج 3.3 ، 5 ، 8 فولت مزبوطين

mahmoud-100 · #7 2021/01/25, 09:59 PM

وبينخفض الجهد على طرف 1 الى 7.5 فولت

حافظ السويد · #8 2021/01/25, 10:06 PM

ابدل المكثفC817 على الطرف1 في الايسي وجرب

mahmoud-100 · #9 2021/01/25, 10:10 PM

تم استبداله استاذنا وقيمته 100/25 ومفيش جديد لمبة البيان فاصلة ووصول جهد 124 فولت على دى اللاين

حافظ السويد · #10 2021/01/25, 10:22 PM

تغذية لمبة البيان من الترانسستورQ901 تاكد منه

mahmoud-100 · #11 2021/01/25, 10:41 PM

الترانسستورQ901 يوجد على منتصفه 4.9 فولت ورجل اخرى عليها 3.9 فولت ولمبة البيان طرفيها بيقيس فولت طرف 4.9 فولت والطرف الاخر بيدى 3.9 فولت

mahmoud-100 · #12 2021/01/25, 10:44 PM

استاذنا عند وضع الافو على وضع البيزر ووضعه على اطراف الترانسستورQ901 بتنور لمبة البيان

حافظ السويد · #13 2021/01/25, 10:46 PM

تمام
قيس الجهود على الاطراف54 و56 و61
في الايسي الكبير واخبرنا بها

mahmoud-100 · #14 2021/01/25, 10:53 PM

الثلاث اطراف المذكورة استاذى بتقيس حوالى 2 فولت او اقل

حافظ السويد · #15 2021/01/25, 11:01 PM

المفروض يكون عليها 3.3 فولت
على الاغلب الايسي عاطل
فرغ اللحام على الاطراف الثلاثة
وقيس الجهد L901 المرتبط معهم
ستجده 3.3 فولت
جرب واخبرنا
