شاسيه 24

أبو مياده · #1 2020/10/25, 10:20 PM

السلام عليكم
الجهاز شاسيه متىكب على شاشه
عيبه فحمه حول الkلاين مكسوره
رقم اللاين هو bsc27-t1053
تم استبداله بلاين 1010
تم حر

ق الدى
تم البحث عن الدى لاقيتها باور كهربا مش لاين
رقمها 2959c
قمت بتركيب2596
اشتغل لكن بتسخن والسريا بتنور عاليه ومفيش فتح فيرت وخط العرض ناقص
رقم الشاسيهHY-818c-1
تقريبا اسمهHUAYANGDZ

حافظ السويد · #2 2020/10/25, 10:31 PM

يوجد حجمين من اللاين1010
هل ركبت الكبير اما الصغير
اذا ركبت الصغير

لايعمل بشكل صحيح وسيعطب

أبو مياده · #3 2020/10/25, 10:45 PM

مرحبا استاذنا اكيد ركبت الكبير
سؤالى هل متل قياس 2498
مع ان المفروض بتقيس 2499
وهل اللاين ينفع من الاساس
وليه مانفع معه الباور الاصلي

أبو مياده · #4 2020/10/25, 10:48 PM

تنويه اللاين بديل 1010
اللاين رقمه bsc25-N0576

حافظ السويد · #5 2020/10/25, 10:57 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة أبو مياده

تنويه اللاين بديل 1010
اللاين رقمه bsc25-N0576

ايه يعني لم افهم ماذا تقصد
هل ركبت1010 اما

BSC25-N0576

أبو مياده · #6 2020/10/25, 11:00 PM

ركبت الاخير قال البائع هذا بديل

حافظ السويد · #7 2020/10/25, 11:57 PM

تمام
اللاين
BSC25-N0576
بديل
لاكن الترانسستور
2959c
ليس ترانسستور لاين ولا ترانسستور تغذية انما هو ترانسستور خاص بمضخمات الصوت
اما الترانسستور2499 ترانسستور بور لاين
اما امبيره قليل 6 امبير

والجهاز 29 بوصة يحتاج الى امبير اعلى من10 امبير
ركبBU2527DX

اما الرانسستور2498 بور تغذية

أبو مياده · #8 2020/10/26, 01:27 AM

هذا الباور كان راكب
مع اللاين 27t1053A
وكان اللاين مكسور الفحم الدائر حوله
قمت باستبدال الفحم وتركب السلك الذى يضم الفحم
وقمت بالتجربه على هذا الترانزستور وكان يعمل بصوره ضيقه وباهته
ظننت ان اللاين ضعيف
وقبل تركيب اللاين الجديد
طمعت فى باور اللاين وقررت خلعه على انه يتحمل اكثر
وعنده قياسه تعجبت من القياس
ظننت انه خاص بهذا اللاين.
ركبت لاين اخر بدى اخر
هل يعقل هذا الدى تعمل مع لاين؟
نرجع للعطل
الجهاز لا يعمل طبيعى السريا تنور مع توصيل الطرف الاحمر للدفلكشن

أبو مياده · #9 2020/10/26, 02:50 AM

تم نقل الشاسيه على الشاشه الخاصه بجولد ستار لتجربة دفلكشن اخر
الشاسيه يعمل الشاشه كامله ولكن بدون مرئيات
خط الابل عليه3v
هل هذا طبيعى
عن فتح اسكرين اللاين خطوط تملا الشاشه

حافظ السويد · #10 2020/10/26, 07:46 AM

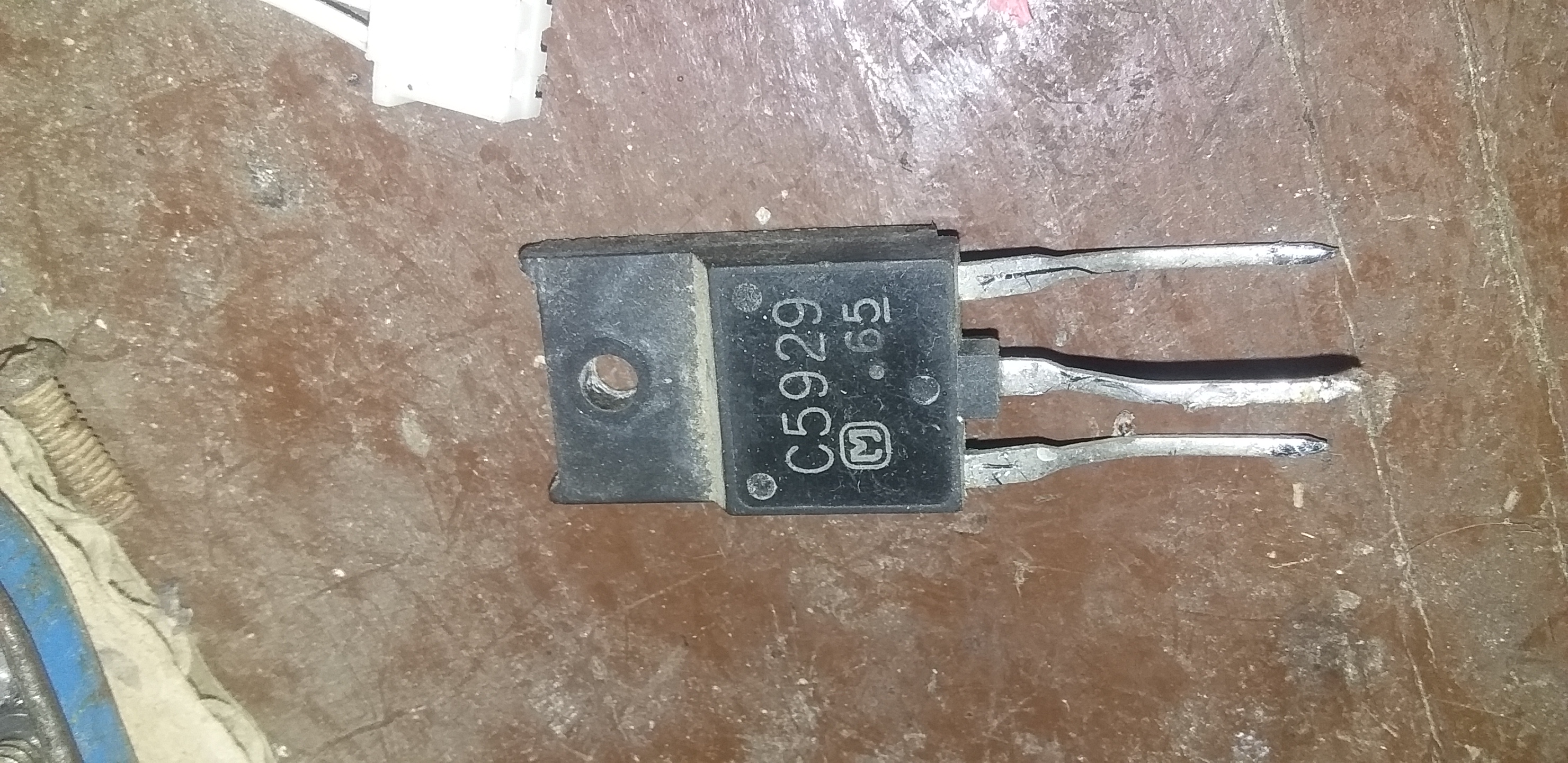

حضرتك ذاكر رقم الترانسستور خطأ
هو5929
وانت ذكرت
2959c
تابع الطرف10 في اللاين ستجد انه واصل الى مقاومة الفتيل وايضا يوجد خطأ اخر مرتبط بمقاومة اخرى وهي لجهد الAFC تاكد من المكونات على هذا الخط

أبو مياده · #11 2020/10/28, 08:36 PM

طرف 10 مرتبط بخط 180
رجاء قيمه المقاومتين على خط AFC

حافظ السويد · #12 2020/10/28, 08:59 PM

ارقام المقاومتين على الشاسيه

أبو مياده · #13 2020/11/12, 11:37 PM

عفوا اخى حافظ
النت فصل عندى
BSC25-N0576 هذا اللاين لم يعمل.
تم فك الفحمه الخارجيه وتركيبها باللاين الاصلى. الجهاز اشتغل لكن الصوره بيضا
والمرئيات بعيده باهته خالص
رجاء متابعه
مقاومتين قياسه سليم والخارج ٦ فولت علر طرف مقاومهabl

حافظ السويد · #14 2020/11/13, 10:44 AM

انت طلبت قيمة المقاومتين على خط الAFC
وانا طلبت منك ارقامهاعلى الشاسيه

ولم تجيب

uouo211 · #15 2020/11/13, 12:58 PM

بعد اذن مهندسنا الغالى ارفع صورة لمظهر العطل
