تلفزيون جولدى ٢٥ بوصه يعمل صوت وصورة ولكن الصورة ضيقه من الجوانب وغير مكتملة تم تغيير ترانزستور الوست حيث وجد به شورت ورقمه D2012 بواحد بديل رقمة D880 ولكن مازال العطل قائم كما هوا ارجوا المساعدة فى حل هذا العطل

[abodrsh011]

صورة العطل [/url[/IMG]

[abodrsh011]

[/url[/IMG]

[abodrsh011]

[abodrsh011]

رابط بصورة العطل
https://k.top4top.io/p_18632jdvg0.jpeg

[حافظ السويد]

http://www.masrawysat.com/vb/showthread.php?t=3161224

[abodrsh011]

معلومات مفصله عن الجهاز

اسم الجهاز جولدى ظ¢ظ¥ بوصه العطل ضيق فى جانبى الشاشه حوالى ظ¥ سم من كل جانب ومقوسه وموضح ذلك بالصورة اعلى
معلومات الجهاز
دائرة التغذيه تعمل على ايسى تى ار صغير رقمة DB25AVواسفل هذا الرقم CO 156SRT
دى اللاين رقمة D 1555
الميمورى رقمة FT24CO8A
ايسى الصوت مشط رقمة LA42102
ايس الفريتكال STV8172A
ترانزوستر الوست D 2012
البروسيسور من النوع المربع الذى له ارجل من كل جانب رقمة 943100واسفل هذا الرقم R20IL0211GD_AOORB
رقم الشاسيه W27212BD128100106
ارجو الافادة عن سبب هذا العطل علما اننى وجدت الترانزوستر المسئول عن الاتساع رقمه D2012 به شورت بين EوBفتم رفعه من الشاسيه ووضع بدلا منه D880 ولم يرثر على اتساع الشاشه

[حافظ السويد]

هل واصل جهد الى الترانسستورv403 الذي وجدته شورت وابدلته ب880
وماهي قيمة الجهد عليه

[abodrsh011]

نعم واصل جهد على الترانزستور وقيمته كالاتى
الرجل B اربعه من عشرة فولت
الرجل C اثنين وتسعه من عشرة فولت اى 2.9 فولت
الرجل E ارضى
علما بانه تم قفل المعوقه الخطيه ولم تؤثر على اكتمال الشاشه
سؤال ياباش مهندس حافظ
هل هذا الترانزوستر الذى تم تركيبه ورقمة D880 يؤدى نفس عمل ترانزوستر الاصلى ورقمه D2012 علما بأنه بديل له ونفس خصائصة
ولكم وافر الاحترام والتقدير

[حافظ السويد]

بالنسبة للترانسستور

نعم يؤدي نفس العمل وهو بديل للترانسستورD2012
اما الجهود غير صحيحة

يجب ان تكون اكثر من10 فولت

عندما تذكر مكون ما في الشاسيه اذكر رقمه على الشاسيه
ماهو رقم المعوقة على الشاسيه التي قفلت عليها

[abodrsh011]

المشاركة الأصلية كتبت بواسطة حافظ السويد

بالنسبة للترانسستور

نعم يؤدي نفس العمل وهو بديل للترانسستورD2012
اما الجهود غير صحيحة

يجب ان تكون اكثر من10 فولت


عندما تذكر مكون ما في الشاسيه اذكر رقمه على الشاسيه
ماهو رقم المعوقة على الشاسيه التي قفلت عليها

المعوقه الخطيه التى تم قفلها فى الشاسيه رقمها L441 كما توجد معوقة خطية اخرى رقمها فى الشاسيه L444 لم اقترب منها علما بأن خرج دائرة التغذيه 130 V وتغذية الفيرتكال 27 V
استفسارى لحضرتك ياباش مهندس حافظ
ماسبب انخفاض الجهد دون مستوى 10 V وما هوا مصدر هذا الجهد
جزيل الشكر والتقدير لحضرتك

[حافظ السويد]

ماهي قيمة الجهد على الملفL444

ايضا قيس على طرفي المقاومةR428 واخبرنا بالقيم

[abodrsh011]

الحمد لله تم اصلاح العطل واتسعت الشاشه وذلك بعد تغيير المعوقه الخطية الثانيه ورقمها فى الشاسيه L444 بواحدة اخرى تم نزعها من شاسيه قديم علما بأن الفولتات على ارجل الترانزوستر V 403 لم تتغير بعد اصلاح العطل حيث ان الرجل B اربعه من عشرة فولت
الرجل C اثنين وتسعه من عشرة فولت اى 2.9 فولت
والرجل E ارضى

اتقدم بخالص الشكر للباشمهندس حافظ السويد على دعمه لنا واهتمامة والمتابعه المستمره والجيدة منه وسرعه الرد علينا

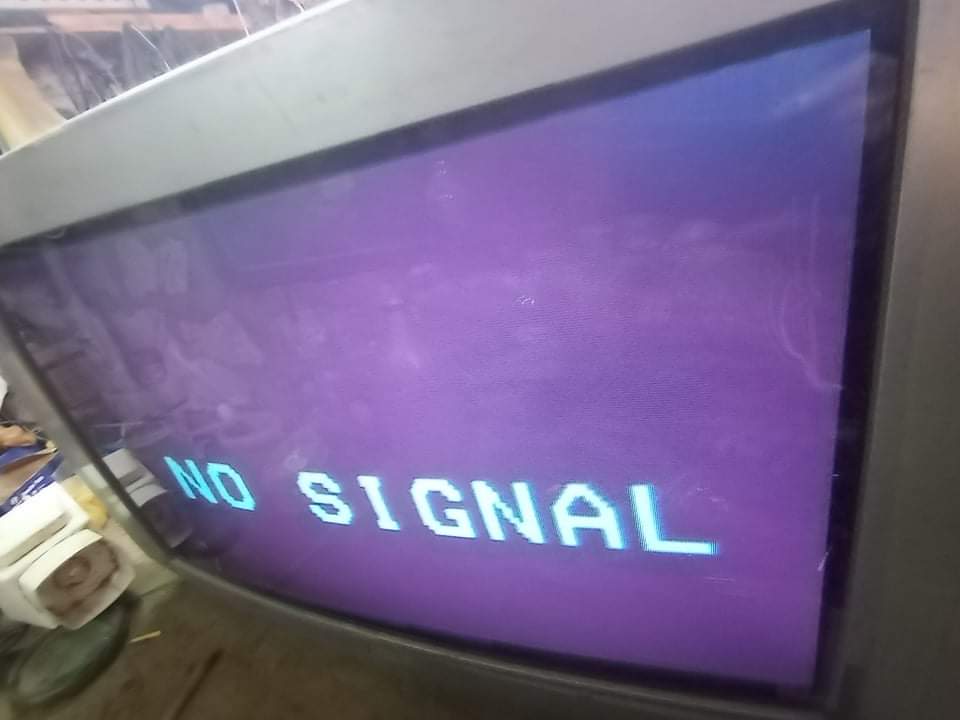

رابط صورة التلفزيون بعد التصليح


https://f.top4top.io/p_1865x86a80.jpeg

[حافظ السويد]

مبرووووووووووووووووووووووووووووووووووووووووووووووك
الاصلاح
واتمنى لك التوفيق دائما
تقبل تحياتي
