ممكن تساعدونى فى عطل تليفزيون ناشيونال صينى

كريم ميزو · #1 2019/05/07, 04:55 AM

بعد السلام والتحيه للجميع

عندى تليفزيون صينى ناشيونال 29
رقم شاسيه (T08-29 (080318
كان قاطع كشفت لقيت الدايود بتاع ال110 شورت غيرته وجربت اشتغل

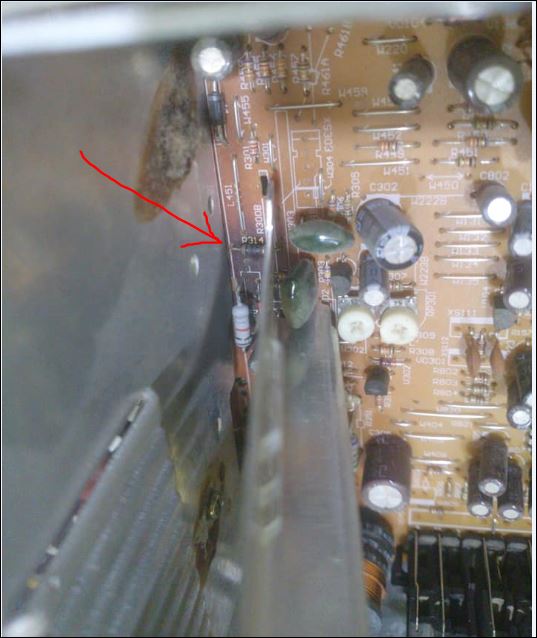

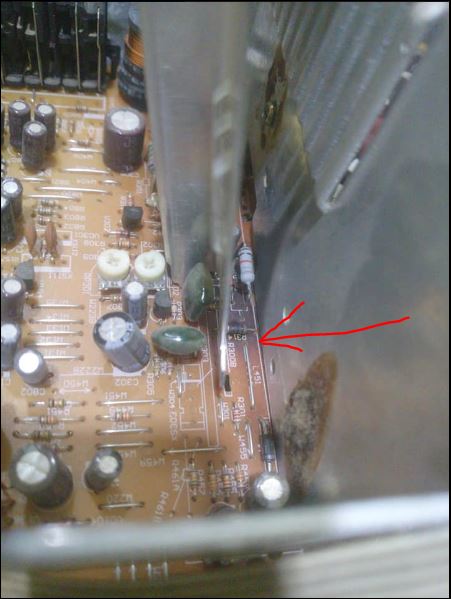

لكن لقيت مقاومه اتحرقت R314 ومش باين الوانها وتقريبا هى واحد اوم ..ركبت 12 اوم مكانها طلعت دخان وتلفت وعليها 26فولت

سيبته شغال وبعد شويه لقيت المبردات بتسخن اوى والكويل الى جنب الدرايفر دا لقيته سخن ولعه

والفولت عند الكويل دا 49فولت وعلى ترانزستور الايست ويست 49فولت برضه

حافظ السويد · #2 2019/05/07, 07:29 PM

اولا
تأكد من الجهد على المكثفc561 انز لايزيد عن 125 فولت
ثانيا

قيمة المقاومة 10 اوم وليس 1 اوم
ثالثا

تاكد من الترانسستورات
v303
v302
v301

كريم ميزو · #3 2019/05/08, 01:48 AM

باشمهندس حافظ
اسف بتاخر ف الرد بسبب حاجات تانيه بتشغلنى
ربنا يجازى حضرتك كل خير عنى وعن غيرى
..........
انا قيست الفولت على الc561 لقيت عليه 125فولت
والترانزستورات قياسه كويس مافيش حاجه شورت
وركبت مقاومه تانيه وات اعلى لقيتها برضه اتحرقت وولعت وودخنت جامد

حافظ السويد · #4 2019/05/08, 01:54 AM

المقاومة تحترق بسبب شورت بعدها وليس قبلها
تاكد من عدم وجود شورت في المكثفين
C301
C302

كريم ميزو · #5 2019/05/08, 02:02 AM

لاء مافيش شورت عليهم
وللعلم انا بشتغل فيه على شاشه JVC 21
لانى ساحبه من الزبون لان حجمه كبير ما قدرش يشيله ويجيبهولى
...
حاجتين دلوقتى فى الشاسيه (المقاومه الى بتولع ..والكويل الى بيسخن والعه وعليه 50فولت هو وترانزستور الايست ويست )
هل الدايود الى ركبته له علاقه .. هل لانى شغال فيه ومركبه على شاشه اقل .. هل فيه شورت عامل قلق دا

حافظ السويد · #6 2019/05/08, 09:52 AM

ابدل الملفL301
وجرب

كريم ميزو · #7 2019/06/23, 08:40 PM

بدلت الملف يا باشمهندس ونفس الحكايه

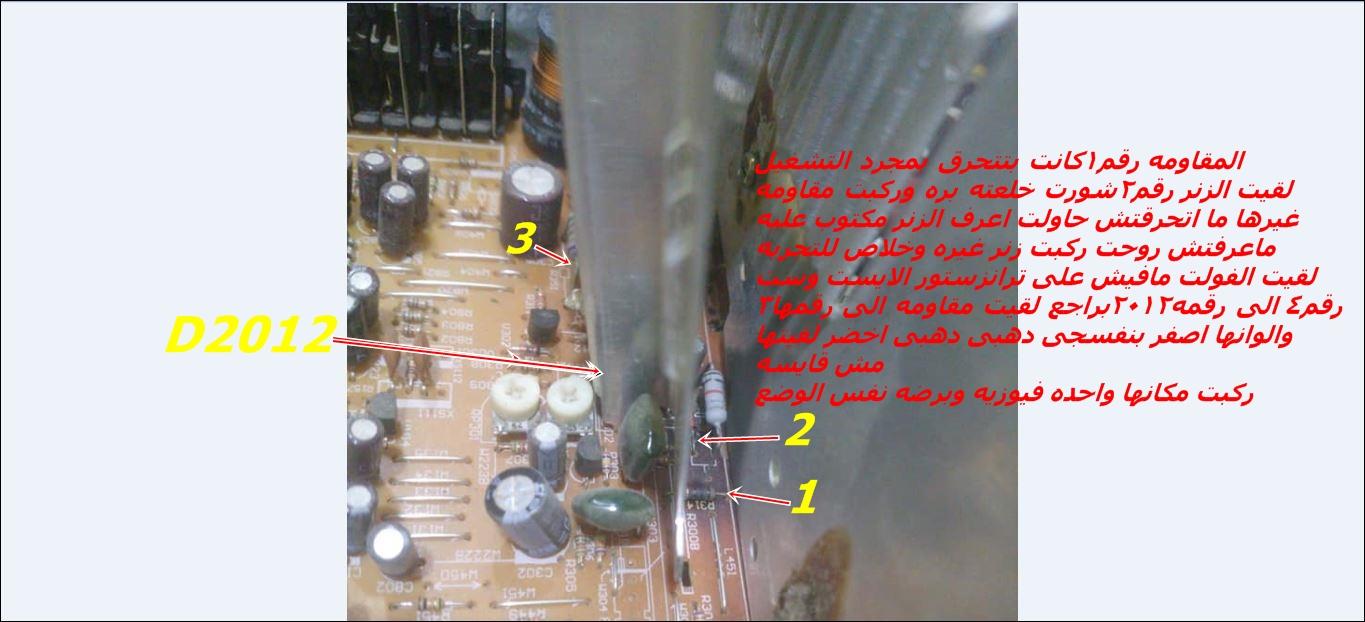

والعطل ايست ويست كما بالصوره ومافيش فولت على ترانزستور الايست وست D2012

كريم ميزو · #8 2019/06/23, 08:41 PM

كريم ميزو · #9 2019/06/25, 09:03 PM

طب الفولت المفروض يكون على انى طرف من اطراف ترانزستور الايست ويست
رقمهd2012

حافظ السويد · #10 2019/06/25, 11:18 PM

على الطرف الاوسط
ويأتي عبر المقاومةR351 تاكد من وجود جهد حوالي 5 الى 10 فولت على طرفيها

كريم ميزو · #11 2019/06/26, 11:51 PM

مهندس حافظ السويد
ربنا يجازى حضرتك كل خير على مجهودك ومساعداتك
بكره ان شاء الله هراجع على الفولت الى على المقاومه الى حضرتك ذكرتها
عاجز عن شكر حضرتك والله

فوزى النجار · #12 2019/06/28, 09:06 AM

بعد السلام عليكم حضرات المهندسين الافاضل..
كل ده وما فكرتش تغير اى سى الفرتكل ليه

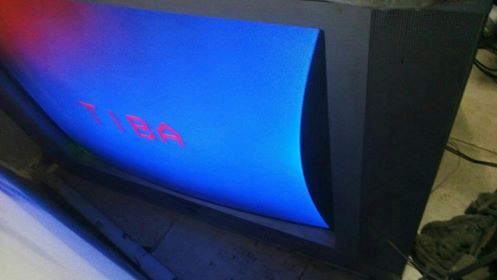

ونلاحظ من الصوره المعروضه ان هناك مشكله فى الدفلكشن والمفروض يكون الشغل ده كله على الدفلكشن بتاعه يعنى الشاشه بتاعته. وبالتوفيق مع تحياتى

كريم ميزو · #13 2019/06/30, 11:33 AM

عليكم السلام يا باشمهندس فوزى
بصراحه ما فكرتش اغير الفيرت ومش عارف ايه علاقتها بعطل الايست ويست
ولا حضرتك تقصد اغيرها عشان السخونه الشديده الى فى المبرد الكبير الى عليه الفيرت وترانزستور اللاين؟

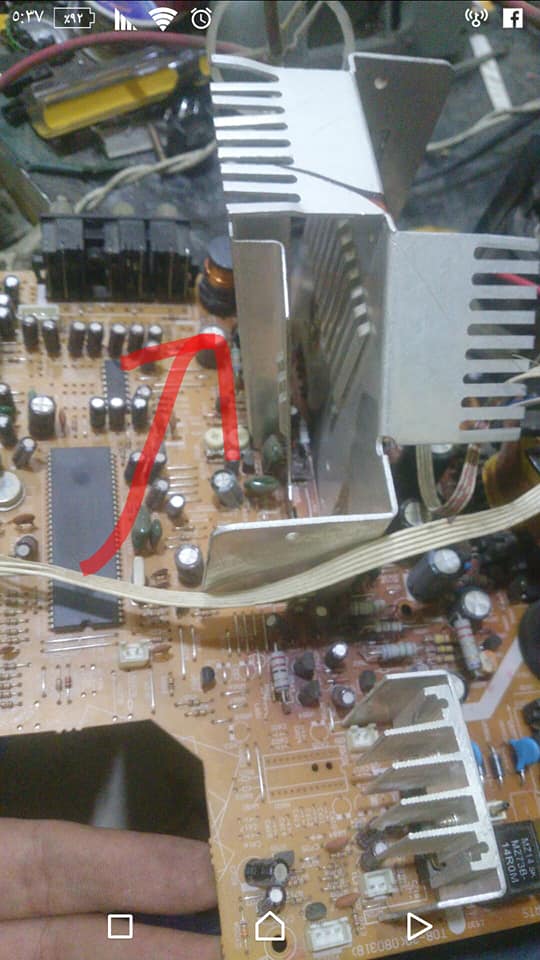

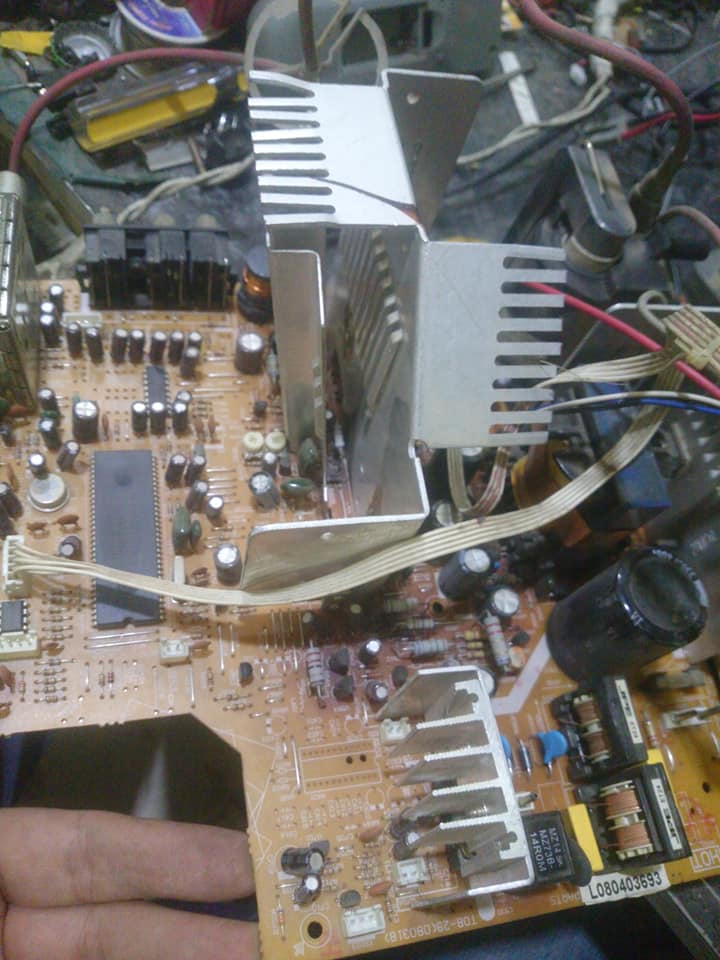

والتليفزيون جالى كله واخر صوره دى للشاسيه وهو راكب على الشاشه بتاعته

حافظ السويد · #14 2019/06/30, 02:54 PM

ماذا عن مشاركتي السابقة
؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
؟؟؟؟؟؟؟؟؟؟؟

كريم ميزو · #15 2020/02/24, 06:32 PM

للاسف مرضت مرض شديد وقفلت المحل بققالى كذا شهر

باشمهندس حافظ يارب حضرتك تكون بخير
للاسف مافيش فولت على ال2012
