تليفزيون جاك

عبدالرحيم للصيانه · #1 2021/03/22, 06:58 PM

سلام عليكم مهندسين مصراوى تليفزيون جاك موديل NGT 1630
بور C5586
برسيسور 8821
فريتكال 9302
صوت TDA7057
الجهاز به ايسى الفريتكال ضارب وقمت بتغييره وتغيير جميع المكثفات المجاوره وغيرت المقاومه R403 كانت تالفه واشتغل الجهاز تمام صوت وصوره ولكن بعد دقيقه من تشغيله المقاومه r403 بتسخن سخونيه غير طبيعيه تكاد ان تتلف مره اخرى رغم انى هو نفس الجهاز كنت مغيرلو ايسى الفريتكال من شهر وكانت المقاومه r405 تالفه وغيرتها واشتغل وده فى حالة العطل الاولانى ودلوقتى اتانى بالتشخيص السالف الذكر ارجو معرفة سبب سخونيه المقاومه r403 وقيمتها واحد اوم

حافظ السويد · #2 2021/03/22, 07:21 PM

اين تقع المقاومةr405 ومع اي المكونات مرتبطة من الجهتين

عبدالرحيم للصيانه · #3 2021/03/22, 07:43 PM

السخونه المره دى فى المقاومه r403 المرتبطه مع موجب المكثف c411 وايضا تم تغيير هذا المكثف
واما بالنسبه للمقاومه r405 مرتبطع مع الطرف رقم 6 فى اللاين والناحيه الاخرى مع موجب المكثف c412 وهذا المقاومه لا يوجد بهد مشكله او سخونه من قبل يااستاذ حافظ

حافظ السويد · #4 2021/03/22, 07:50 PM

ركب مقاومة قيمتها 1 وات وليس نصف وات

عبدالرحيم للصيانه · #5 2021/03/22, 08:01 PM

طيب الوات اعرفو ازاى يااستاذنا
لانى ركبت مقاومه فى الحجم كبيره لكن قيمتها واحد اوم بس مش عارف الوات بتاعها كام

حافظ السويد · #6 2021/03/22, 08:11 PM

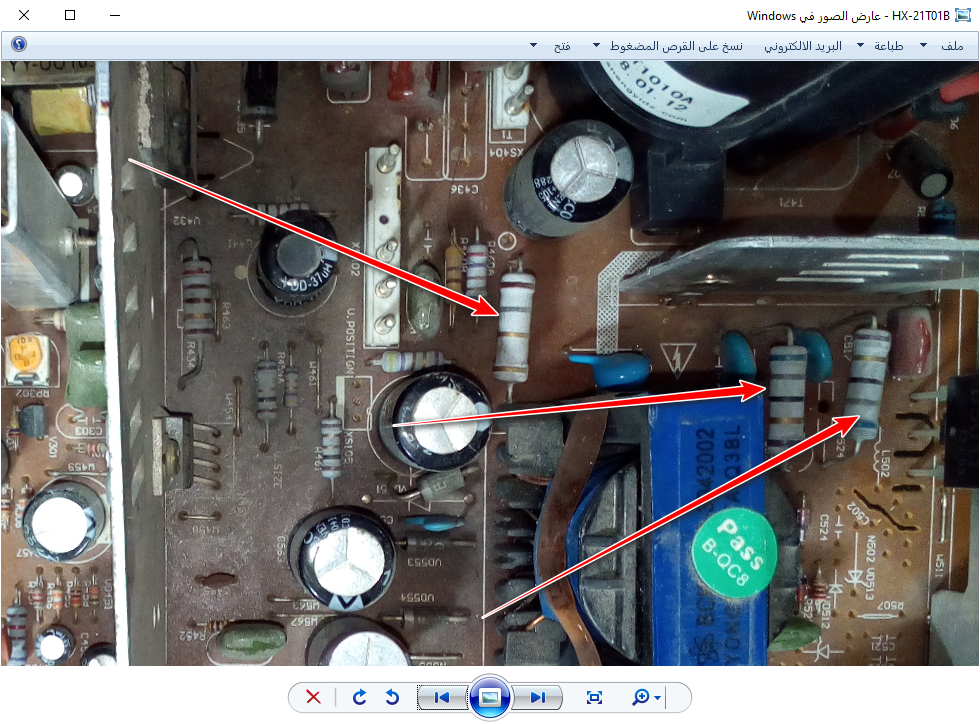

في الشاسيهات الصيني

قبل الشوبر يوجد مقاومتين
كما هو مؤشر في الصورة
2 وات
ركب نفس الحجم

بني اسود ذهبي ذهبي
او
احمر احمر ذهبي ذهبي

عبدالرحيم للصيانه · #7 2021/03/22, 08:40 PM

ركبت كما اشرت يااستاذ حافظ بردو السخونه كما هى وقلت اجرب تانى وانزع المقاوم واركب مقاومه 3 اوم جربت الثلاثه اوم الجهاز اشتغل طول شويا ما يقرب من دقيقه ونصف وبعد كده ابتدت تسخن جامد ياريت الحل يااستاذ حافظ

حافظ السويد · #8 2021/03/22, 08:49 PM

هي مقاومة وين المشكلة اذا احترقت
جربه فترة طويلة

عبدالرحيم للصيانه · #9 2021/03/22, 08:53 PM

يااستاذ حافظ ينفع اعمل عازل لايسى الفريتكال من التبريد ولا الجهاز مصمم على كده لانى ملقيتش بلاستيك عازل على التبريد ولا هو مصمم كده

حافظ السويد · #10 2021/03/22, 08:54 PM

ليس بحاجة لعازل

عبدالرحيم للصيانه · #11 2021/03/22, 09:39 PM

يااستاذ حافظ تركت الجهاز 11 دقيقه والمقاومه سخنت وفصلت هو نفس العطل الذى اتانى به الجهاز بالاول هذه المقالومه ضاربه وضربت ايسى الفريتكال معاها لانى بداية شغلى للجهاز لقيت ايسى الفريتكال منفجر من جنابو لدرجة ارقام الاييسى طارت من كتر الانفجار

عبدالرحيم للصيانه · #12 2021/03/22, 10:00 PM

يااستاذ حافظ المقاومه r403 متصله مع الطرف 4 فى اللاين ومن الناحيه الاخرى للخرج مع موجب المكثف وهى المقاومه التى تسخن ومن ثم تتسبب فى تلف ايسى الفريتكل اذن اين المشكلهc411

حافظ السويد · #13 2021/03/22, 10:14 PM

ابدل اللاين وركب ايسي فريتكال
وجرب

عبدالرحيم للصيانه · #14 2021/03/22, 10:17 PM

اللاين بتاعو نفس لاين 10-10 ولا يختلف

حافظ السويد · #15 2021/03/22, 10:22 PM

اللاين 1010 يختلف ولايعمل بديل
قبل ابدال اللاين
جرب الجهاز بدون ايسي الفريتكال والجهاز سيعمل بخط افقي في منتصف الشاشة

وراقب حرارة المقاومة هل تسخن
