عطل استاندباى وخرج البور ضعيف بتلفزيون بانوسنك موديل C-2000T3

حمو حشيش · #1 2021/07/28, 02:39 PM

السلام عليكم ورحمة الله وبركاته
تحياتى
عطل استاندباى وخرج البور ضعيف بتلفزيون بانوسنك
موديل C-2000T3
شاسيه MX-5
ورقم اخر
tnp4g073
مكونات الشاسيه
m52770asp
mn1871681tfh
s24c04ad01
d2499
2906
منظم الجهد ال 90V اللى داخل عليه جهد ضعيف جدا طبعا والخرج 18V مع العلم بان لمبة الاستاندباى مضاءة ولاخرج لاين وبور الاين سليم وايسى الفرتكال سليم
وتم تبديل مكثفات خىج الشوبر
جميعا ولكن بلا جدوى

ابوفارس علاء · #2 2021/07/28, 02:50 PM

ابدال المكثفc818
لو مفيش نتيجه
تاكد من الترانستوار
q802
q801
q804
طبعا موجودين فى دائره البور

حمو حشيش · #3 2021/07/28, 08:17 PM

السلام عليكم ورحمة وبركاته
تحياتى مهندسنا المميز
ابو فارس ابوعلاء
تم تبديل المكثف C818
وتم تبديل الترانستورات
q802
q801 طبعا ده بور الكهرباء
q804
واصبح خرج الجهد ل Cبور الاين
يساوى 27 فولت
وظل الجهد منخفض'عن المفروض
ان يكون 90V
منتظر مناقشة العطل تحياتى

حمو حشيش · #4 2021/07/28, 09:35 PM

اين الاحبة والمتخصصين فى اعطال البانوسنك منتظركم حبايب الكل

حافظ السويد · #5 2021/07/29, 12:00 AM

قياس الجهد90 فولت

المجس الاسود على سالب المكثف الكبير
والاحمر على خرج الجهد90 فولت

حمو حشيش · #6 2021/07/29, 03:17 AM

سلام الله عليكم اخى ابواحمد الغالى
مهندس حافظ السويد
طيب حبيبى كما قلت تم القياس
الاسود على سالب الالكو والموجب على
طرف C بور الاين
فوجد 90V تمام
ولكن الجهاز بيخرج ضغط عالى لحظة
ثم يعود استاندباى
هل يوجد حماية وتم تبديل ايسى الفرتكال وجميع مكثفاته ولكن الجهاز
به حماية ارجوا تحديد الحماية بهذا
الشاسيه

حمو حشيش · #7 2021/07/29, 04:44 AM

سلام الله عليكم اخى ابواحمد الغالى
مهندس حافظ السويد
طيب حبيبى كما قلت تم القياس
الاسود على سالب الالكو والموجب على
طرف C بور الاين
فوجد 90V تمام
ولكن الجهاز بيخرج ضغط عالى لحظة
ثم يعود استاندباى
هل يوجد حماية وتم تبديل ايسى الفرتكال وجميع مكثفاته ولكن الجهاز
به حماية ارجوا تحديد الحماية بهذا
الشاسيه

حمو حشيش · #8 2021/07/29, 04:50 AM

تم فصل الترانستوار Q580
وللعلم هو ترانستوار لزق بالشاسيه
من الخلف فخرج الجهاز اضاءة
ولكن شاشه بيضاء بدون صوره والصوت موجود ممتاز
ولايوجد نمش على الRF
القنوات العادية
وال 180Vموجوده على سكوت الشاشه
وال 3 ترانستوار الخاصين بال RBG
موجود عليهم ال180V
منتظر مناقشة العطل

حافظ السويد · #9 2021/07/29, 12:32 PM

فرغ اللحام عن الطرف36 في الايسي52770

وجرب

حمو حشيش · #10 2021/07/29, 02:05 PM

اخى الحبيب مهندس حافظ ابواحمد الغالى يسعد مساكم
لقد تم تفريغ اللحام عن الطرف36 في الايسي52770 واعادة اللحام للترانستوار
Q580 فعمل الجهاز ولكن شاشه بيضاء بلا نمش وال 180V موجودة على سكوت الشاشه والصوت موجود
ماسبب ذلك تحياتى

حمو حشيش · #11 2021/07/29, 02:40 PM

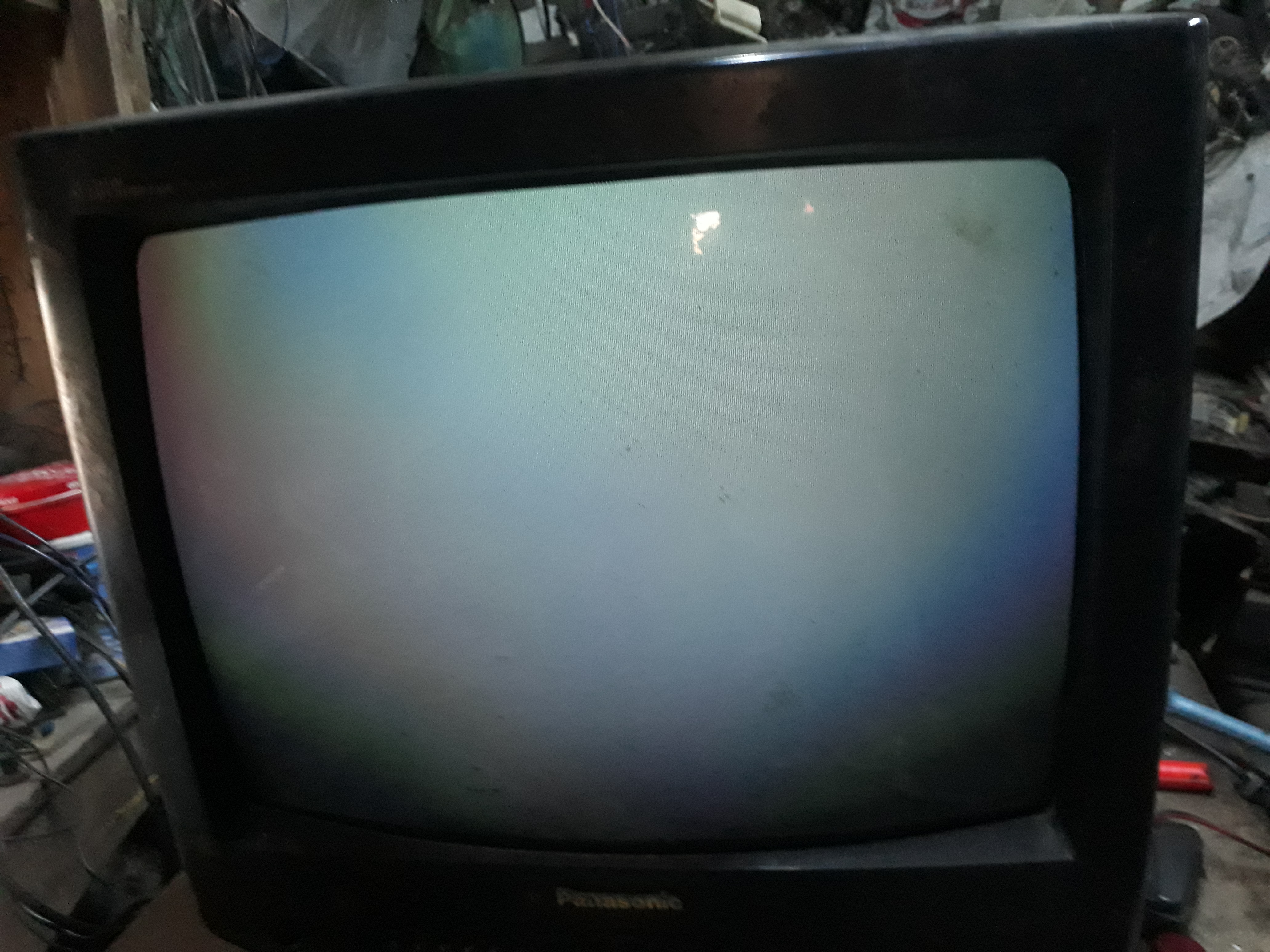

وتم تبديل سكوت الشاشه البلاستيك الابيض ودى صورة تبين العطل كأنه الوان طيف

حمو حشيش · #12 2021/07/29, 02:48 PM

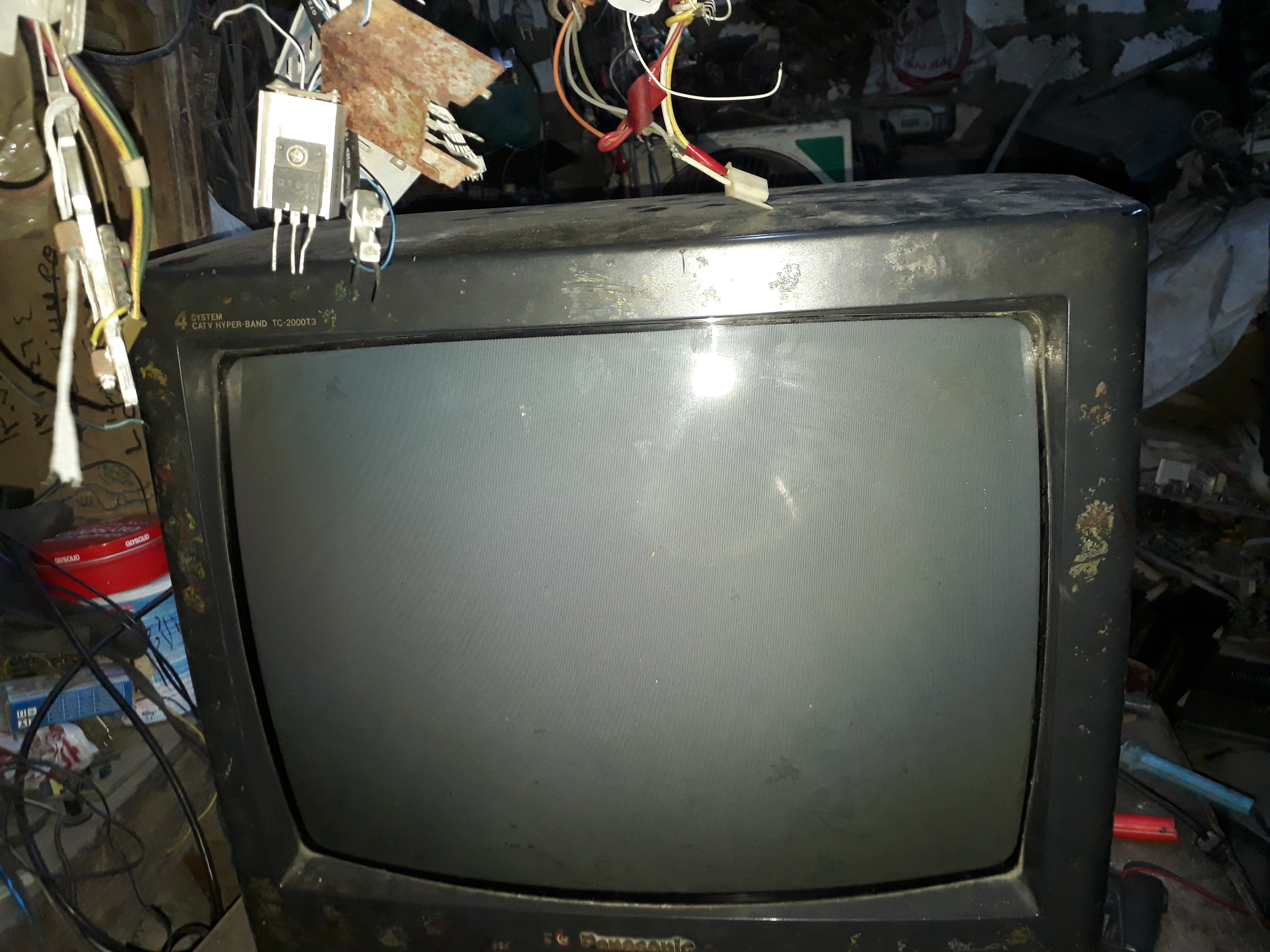

ودى صورة اخرى مع اننى موصل
الاديو والفديو والصوت موجود ولكن بالصورة كما مبين بالصورة التالية

حمو حشيش · #13 2021/07/29, 08:39 PM

لايوجد جهد على الطرف 5بايسى الفرتكال مع ان المفروض ان يكون الجهد على الطرفين 4 و 5 بايسى الفرتكال 4.9V وتم تبديل ايسى
الفرتكال وجميع مكثفات الفرتكال
والمقاومة ال 1اوم المرتبطة مباشرتا
بالطرف رقم 7بالاين R502 اجدها تنصهر مع اننى بدلت الدايواد والمكثف
اللى مرتبط بها ولكن بلاجدوى
منتظر مهندسينا الاكارم للمناقشة

حمو حشيش · #14 2021/07/29, 08:43 PM

ودى صورة بايسى الفرتكال والجهود

حمو حشيش · #15 2021/07/30, 02:09 AM

تم اصلاح الجهاز والحمدلله تعالى
بوجود زنر ذو الالوان الصغير
شورط ورقمه بالشاسيه D402
والوانه هى برتقالي ازرق
وتم نوعه من الشاسيه نهائيا وبدون تركيب بديل له وهو مكتوب عليه بالمخطط MA4360M

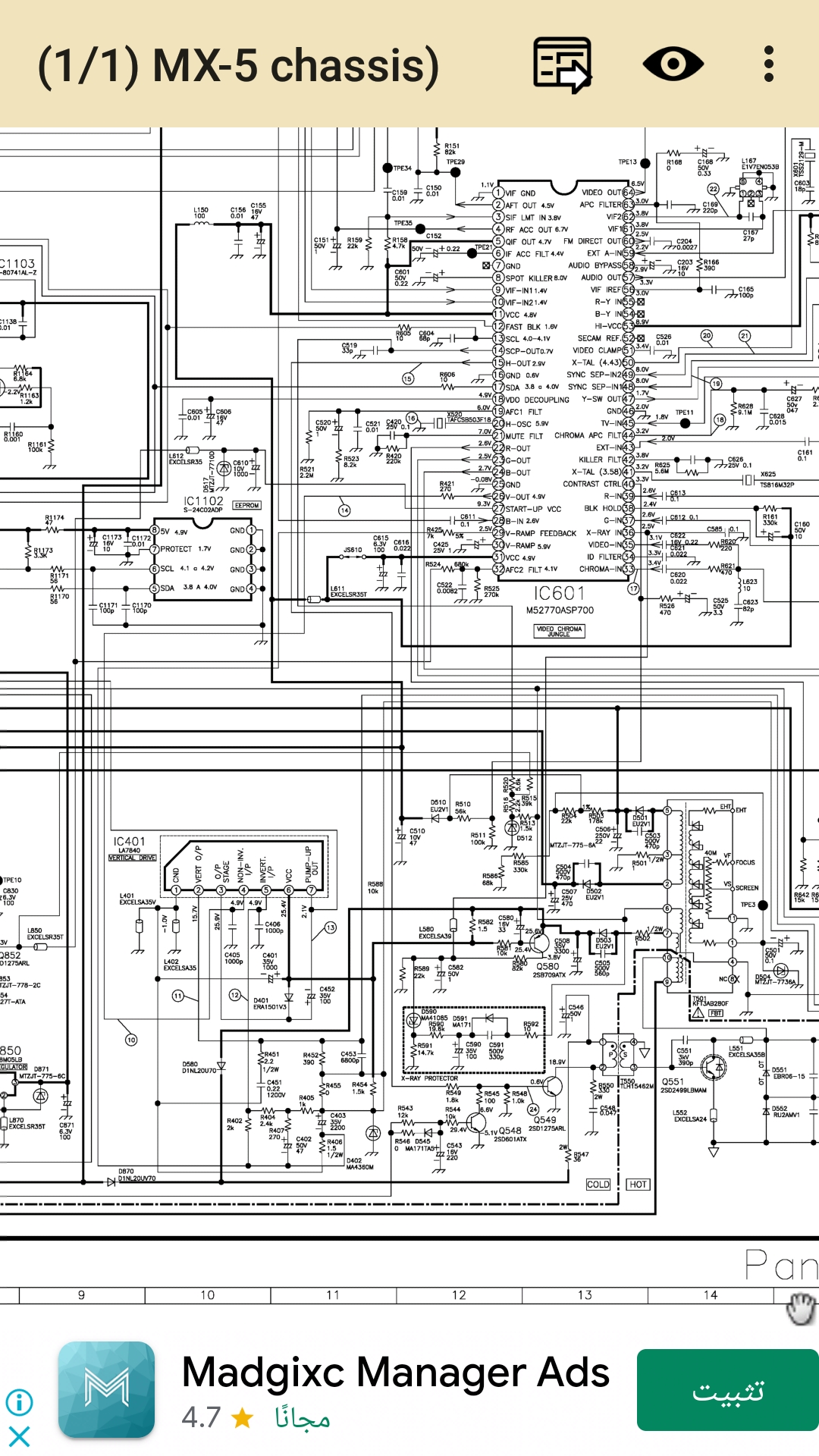

فهل ممكن اعرف قيمته لتركيب واحد بدلا منه ودى صورة بمكانه بالمخطط

تحياتى لكم جميعا
