شرح تركيب كارتت بور اسيلتر 3 طرف لتلفزيون دايو 16

مصطفى تيجر · #1 2021/10/01, 08:43 PM

تلفزيون دايو 16
فاصل بور str ضاربه محروقه
عايز اركب كارت بور اسيلتر
3طرف
هركب طرفين اركب
عل انيو رجل

وممكن اعرف اشيل اى من شاسيه فى دايره بور عشان متضربش. تانى
اشيل ترنستور ال فى دايره بور شاسيه لسلامه كارت بور اسيلتر

نا معلم بلون الاحمر ترنستور ال بقول عليه فصوره
M3711m2_606sp
Xlj902lb
450 291

La7685j
D1555
Tda2030
La7837
مكتوب عل شاسيه
Cp_320 main
S/n 4859800193_09

حافظ السويد · #2 2021/10/01, 11:50 PM

ارفع صورة لمنطقة قبل الشوبروماحوله

من جهة اللحامات تكون واضحة

nour88 · #3 2021/10/01, 11:56 PM

استازى الغالى منور الدنيا كلة استاز حافظ السويد

مصطفى تيجر · #4 2021/10/02, 12:02 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

ارفع صورة لمنطقة قبل الشوبروماحوله

من جهة اللحامات تكون واضحة

الف شكر يابشمهندس عل متابعه
وصوره اسفل ،str

حافظ السويد · #5 2021/10/02, 12:24 AM

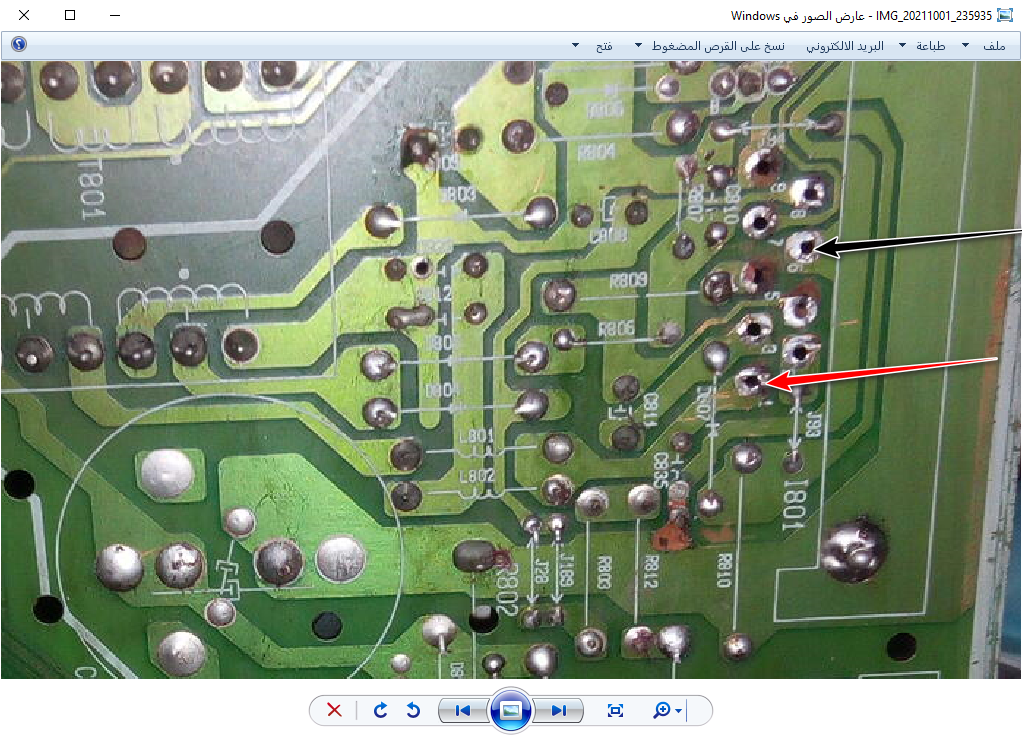

السلك الاحمر على مكان الطرف1
السلك الاسود على مكان الطرف6
السلك الثالث لاتعمل على وصله

مصطفى تيجر · #6 2021/10/02, 12:41 AM

انزع ترانستور صغير ال فكارتت بور شاسيه
ممكن يكون بايظ

حافظ السويد · #7 2021/10/02, 12:48 AM

ليس له علاقة بالعطل

انزعه وجرب

مصطفى تيجر · #8 2021/10/02, 02:03 AM

نزعت ترانستور وركيبت كارتت بور
واشتغل
الاول كان لما اوصل فيشه كان لازم اضغط من بريس عشاان يفتح حاليا اول اما اركب فيشه بيشتغل ع طول
وبريسات مش شغاله
نا كنت نظفت شاسيه بتنر
بفرشه ونظفته الاكلام ده من اربع سعات
واكتر
البريسات فصلت ليه

وريموته مش معايا ولا عارفه عشان اقدر اعرف شغال ولا لا عشان لمبه بيان مش منوره

حافظ السويد · #9 2021/10/02, 03:17 AM

ابدل البرسات وجرب

مصطفى تيجر · #10 2021/10/02, 07:07 AM

الفولت داخل للرسيجوليتر l7805
دخله 40فولت
نزعت خط خروج وخرج 5
ودخول ريجوليتر كان 8v
لحمت رجل خروج بقا 40v
وكان فى مكثف منفوخ 100uf16
C827عل رجل دخول ريجوليتر l7805
ومكتوب عل خط دخول ريجوليتر جنب الدايو خارج شوبر المفروض يكون 8v
الدايود d810
لو نزعت جمبر j144
مرتبط برجل ايسي
I701
رجل 27من الايسي

خارج ريجوليتر بيكون دخله 8v
, والخارج بيكون 5v
وغيرا الايسي بس مش متاكد منه ونفس العطل مفيش اى كتابه عل شاشه
نمش فقط

مصطفى تيجر · #11 2021/10/02, 11:39 PM

عندى شاسيه خورده
واخدت من الايسي

M3711m2_606sp
وركيبته ونفس مشكله

مفيش بينات
ولا زراير بتشتغل
وريجوليتر l7805
دخله 40v
وخارج منه خوالى 3v

مصطفى تيجر · #12 2021/10/02, 11:42 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة مصطفى تيجر

عندى شاسيه خورده
واخدت من الايسي

M3711m2_606sp
وركيبته ونفس مشكله

مفيش بينات
ولا زراير بتشتغل
وريجوليتر l7805
دخله 40v
وخارج منه خوالى 3v

نزعت سوكتات بريسات وسوكه سنسور ريموت
وجربت شاسيه من غيرهم
ونفس مشكله
الفولت ال خارج
103+21v_
40vال رايحن للريجوليتر ال مفروض يكونو 8v

حافظ السويد · #13 2021/10/02, 11:46 PM

ماهو رقم الريجلتور على الشاسيه

مصطفى تيجر · #14 2021/10/02, 11:51 PM

بشكرك عل متابعه
مكتوب جنبه
I804
جنب الايسي
M3711m2_606sp

حافظ السويد · #15 2021/10/03, 12:01 AM

لم اجده على المخطط
تاكد من رقمه
