[Fady Fayez]

السلام عليكم
توشيبا اي ثري موديل 14w4xel
البور STRw5453c الرأسي 78040 صوت TDA7263A بريسيسور 8891CPBNG6K12
الجهاز بيرفع ضغط عالي لمدة 3 ثواني يظهر فيها خط افقي عيب رأسي ويفصل الجهاز ستاند باي وعند فصل ايسي الرأسي يعمل بخط في الوسط مستمر تم تغيير ايسي الرأسي اكثر من مره ونفس العطل تم تغيير D834 وD433 وفصلD835 وتغيير اليوك ولايوجد جديد مازال العطل ارجو المساعده في الاصلاح وشكرا

[حافظ السويد]

تاكد من المقاومتين
R316
R317
على الطرف7 في ايسي الفريتكال
اكيد واحدة منها قاطعة
قيمة كل مقاومة3.3 كيلو

[Fady Fayez]

شكرا اخي حافظ المقاومات 316و317 قياسهم سليم3.3 K

[حافظ السويد]

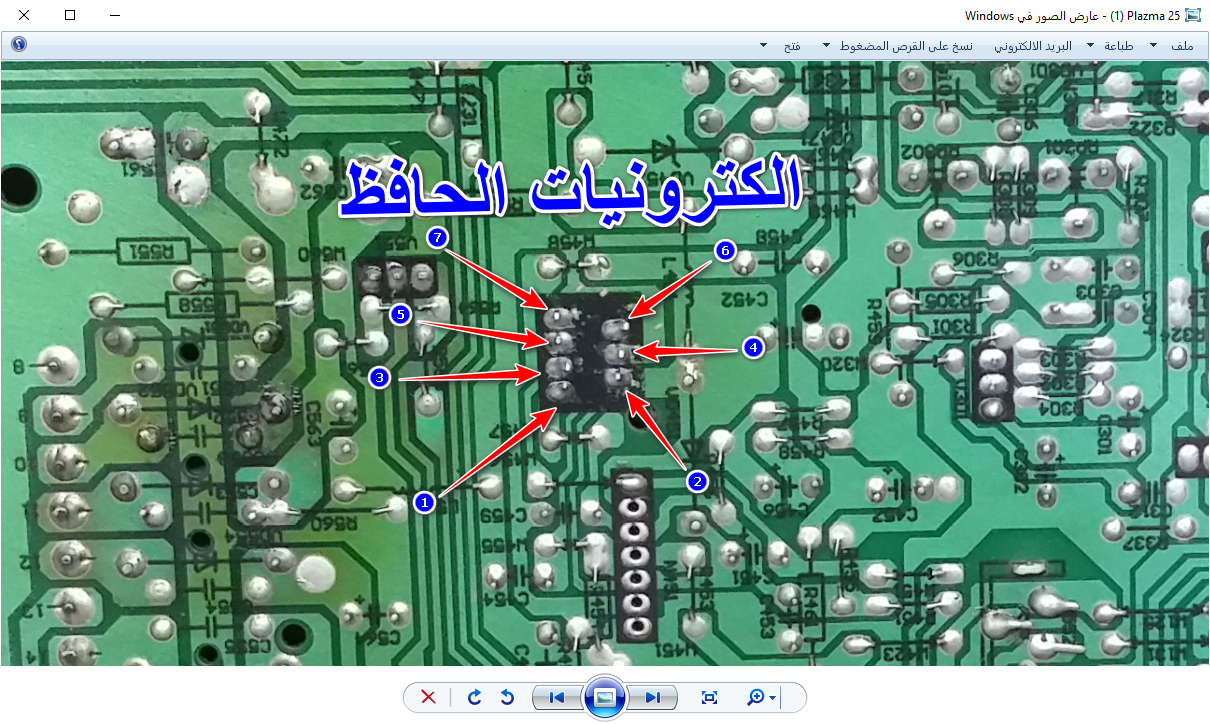

في اللحظة الذي يعمل بها الجهاز
قيس الجهود على الطرفين 2 و6 في ايسي الفريتكال
واخبرنا بالقيم

[Fady Fayez]

الفولت علي رجل 2و6 هو 25 فولت

[حافظ السويد]

انزع الترانسستورQ321 وجرب

[Fady Fayez]

تم نزع الترانزستورQ321 ولا جديد العطل كما هو موجود

[حافظ السويد]

قيس الجهد على طرفين المقاومنR317 واخبرنا بالقيم

[Fady Fayez]

الفولت علي R317 من ناحية الايسي طرف7 عليه2,5 فولت ومن الناحيه الاخري 5 فولت طبعا دا اثناء الجهاز لما بيرفع ضغط عالي وبعد 3 ثواني يفصل والفولت يهبط واليك فولتيات الجهاز كامله:
البور 78 فولت و12 فولت ترفع عند الضغط علي البرسات الي فولت 110 و21 فولت
اما ايسي الرأسي بعد الضغط علي البرسات كالاتي طرف 1 عليه2.5 فولت وطرف 2 عليه25 وطرف 3 عليه 1.9 فولت وطرف 4 ارضي وطرف 5 عليه 12 فولت وطرف 6عليه 25 فولت وطرف7 عليه 2.5 فولت وطبعا الجهاز يجيب خط أفقي ثم يفصل وتهبط جميع الفولتيات
انا بصراحه احترت مع هذا الجهاز ومنتظر ماذا افعل بعد ذلك وشكرا لتواصلك معي مهندسنا الفاضل حافظ

[حافظ السويد]

ابدل المكثفC309 وجرب

[Fady Fayez]

تم تغيير المكثف C309 ولاجديد
في الاول عندما اقوم بفصل ايسي الرأسي كان الجهاز يعمل يخط رأسي لكن الان عندما قمت بفصل ايسي الرأسي الجهاز اصبح يفصل وقمت بفصل الفولت عن ايسي الصوت ونفس العطل هل احتمال عطل بريسيسور وشكرا

[حافظ السويد]

ابدل ايسي البروسيسور
وجرب
