تم الحل الرجاء من الأخوة المهندسين والأعضاء احتاج مخطط الجهاز توشيبا 25f9xeu

السلام عليكم ورحمة وبركاته تحياتى
الرجاء من الأخوة المهندسين والأعضاء احتاج مخطط الجهاز توشيبا 25f9xeu
المشكلة قي دائرة الافقى وبعض القطع محترقة وليس لها بيانات
أرقام مكونات الجهاز أولا متكاملة الباور (f9209l)
البروسيسور (tmp88cs38ng)
متكاملة العمليات (tb1251cng)
متكاملة الفرتكل (la7833)
ترانزستورالأفقي (d2539)
منتظر الاحبةليتفضلوا علينا بالمخطط وشكرا جزيلا لكم
رد مع اقتباس
  #2
قديم 2021/12/28, 09:04 PM
الصورة الرمزية حافظ السويد
حافظ السويد حافظ السويد غير متواجد حالياً
إدارة مصراوي سات
تاريخ التسجيل : 2011 Sep
المشاركات : 63,477
الدولة : سوريا
افتراضي رد: الرجاء من الأخوة المهندسين والأعضاء احتاج مخطط الجهاز توشيبا 25f9xeu

للاسف لم اجد مخطط لهذا الجهاز
التوقيع


رد مع اقتباس
  #3
قديم 2021/12/29, 02:45 PM
حمو حشيش حمو حشيش غير متواجد حالياً
مصراوى متميز
تاريخ التسجيل : 2012 Feb
المشاركات : 1,686
الدولة : مصر
افتراضي رد: الرجاء من الأخوة المهندسين والأعضاء احتاج مخطط الجهاز توشيبا 25f9xeu

ابواحمد الغالى
لقد تحصلت على المخطط
https://drive.google.com/file/d/19zT...w?usp=drivesdk
رد مع اقتباس
  #4
قديم 2021/12/29, 08:09 PM
الصورة الرمزية ابوفارس علاء
ابوفارس علاء ابوفارس علاء غير متواجد حالياً
صديق مصراوي سات
رابطة مشجعى نادى الأهلى
رابطة مشجعى نادى الأهلى
تاريخ التسجيل : 2013 Apr
المشاركات : 6,393
الدولة : مصر
افتراضي رد: الرجاء من الأخوة المهندسين والأعضاء احتاج مخطط الجهاز توشيبا 25f9xeu

تسلم
التوقيع
رد مع اقتباس
  #5
قديم 2021/12/29, 08:52 PM
حمو حشيش حمو حشيش غير متواجد حالياً
مصراوى متميز
تاريخ التسجيل : 2012 Feb
المشاركات : 1,686
الدولة : مصر
افتراضي رد: الرجاء من الأخوة المهندسين والأعضاء احتاج مخطط الجهاز توشيبا 25f9xeu

شكرا لكم حبايب قلبى مشرفينا الكرام
على التعاون الباهر
تحياتى لكم
رد مع اقتباس
  #6
قديم 2021/12/29, 08:56 PM
حمو حشيش حمو حشيش غير متواجد حالياً
مصراوى متميز
تاريخ التسجيل : 2012 Feb
المشاركات : 1,686
الدولة : مصر
افتراضي رد: الرجاء من الأخوة المهندسين والأعضاء احتاج مخطط الجهاز توشيبا 25f9xeu

شكرا لكم حبايب قلبى مشرفينا الكرام
على التعاون الباهر
تحياتى لكم مهندس حافظ السويد
ومهندس ابوفارس علاء
رد مع اقتباس
  #7
قديم 2022/02/23, 09:29 PM
حمو حشيش حمو حشيش غير متواجد حالياً
مصراوى متميز
تاريخ التسجيل : 2012 Feb
المشاركات : 1,686
الدولة : مصر
افتراضي رد: الرجاء من الأخوة المهندسين والأعضاء احتاج مخطط الجهاز توشيبا 25f9xeu

بعد اصلاح الجهاز رجع لى بعد شهر
وكان فيوز نقل 130V للافقى فاصل
رجع على مرة أخرى بنفس العطل
ووجدت بور الاين تالف ورقمه
D2539 وركبت بور لاين برقم D2499
وتبديل ايسى الفرتكال برقم TA8427K
والمكثف C308=220UF/50V
والمكثفC320=100UF/50V
فعمل الجهاز صوت وصورة
ووجدت ايست ويست

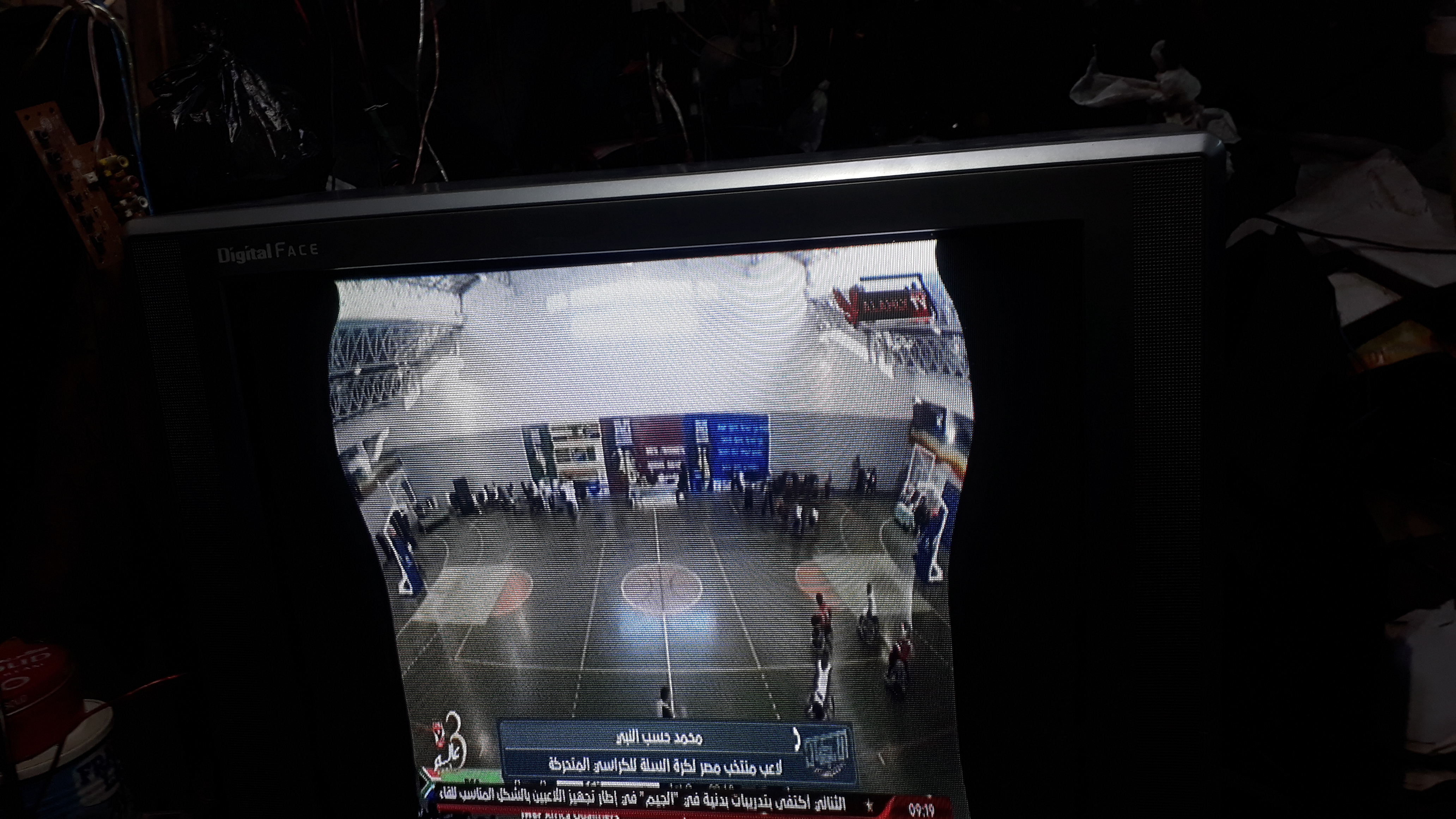

اى تقوس بالصورة ونقص كما بالصورة دى المرفقة
رد مع اقتباس
  #8
قديم 2022/02/26, 12:56 AM
حمو حشيش حمو حشيش غير متواجد حالياً
مصراوى متميز
تاريخ التسجيل : 2012 Feb
المشاركات : 1,686
الدولة : مصر
افتراضي رد: الرجاء من الأخوة المهندسين والأعضاء احتاج مخطط الجهاز توشيبا 25f9xeu

هذا هو المخطط الاصلى للجهاز
https://eu.docs.wps.com/l/sIGujtOWbAbS25ZAG
رد مع اقتباس
