[سمير سالم]

عطل صوت فى تليفزيون ترومان 14 بوصة

موديل N1489
رقم الشاسيه PX-20025
يعمل ب

C4458 باور

TT2140 باور لاين

TDA9381PS متكامله
BSC 22-NO331 لاين

STV 9302 فرت
FM 24C08A ذاكره
الصوت AN17821A
الصورة ممتازة

الصوت اشارة وش فقط وكأن نظام الصوت مختلف

بفحص الفولت بالترتيب
V 113 - 26 -7.5 - 2.7
ملحوظة

الجهاز وصل لى بدون ايسى الصوت - تم تركيب AN17821A كبديل

فوجدت R165 حرارة مرتفعه وارتفاع فى درجة حرارة ايسى الصوت ايضا
مع وش بدون صوت الحوار او الكلام

V194 C1815 شوط خفيف تم تغييره

تم تغيير R165 لتغير قيمتها -قبل توصيلها

كان على VD521 / 5V
الذى اصبح بعد التوصيل V 2.7

فهل ايسى الصوت غير مناسب

وماسر قصور 12 .V مع مراجعة قيم المقاومات بالالوان

ارجو المساعده والمخطط ان وجد

مرفق مخطط لنفس الموديل ونفس رقم الشاسيه ولكن مختلف

[Mr.Mohamed Fatthy]

جرب اي سي صوت اخر
NA7522
مع التأكد من سلامة الدايود على خط الصوت بعد الشوبر
و اى مقاومة على نفس الخط و المكثفات
على نفس الخط
لازم وجود 12 فولت على الاى سى

[حافظ السويد]

ماهي قيمة الهد على المكثفc554

[سمير سالم]

شكرا للمتابعه

تم مراجعه كافة ماتمت به التوصيه

خاصة R165 المغزيه لايسى الصوت 0.1 اوم

حصل شوط فى دائرة الباور تم تغير V1513 ب C5287

وتم تغير V1512 وهو C3807
وبفه زرقاء C509 + مقاومه خزفيه R502 قيمتها 5W1R8K

كلهم شوط .وتم تغيير VD512 من باب الاحتياط .

وتم رفع ايسى الصوت لحين ضبط الفولت

الفوت الان قبل توصيل R165 ب C522 منعم التيار ل IC الصوت

مابين 5 و6 بالموجب - والمكثف C522 عليه مابين 4 الى 5 V

عند توصيل R165 بدون IC الصوت يقرأ من 7 الى 10V تدريجيا

اما الفولت للاين حاليا B+ VD524 112V

ملحوظه ينخفض الفولت 112 حوالى 3V عندما يتم تحويل TV الى AV

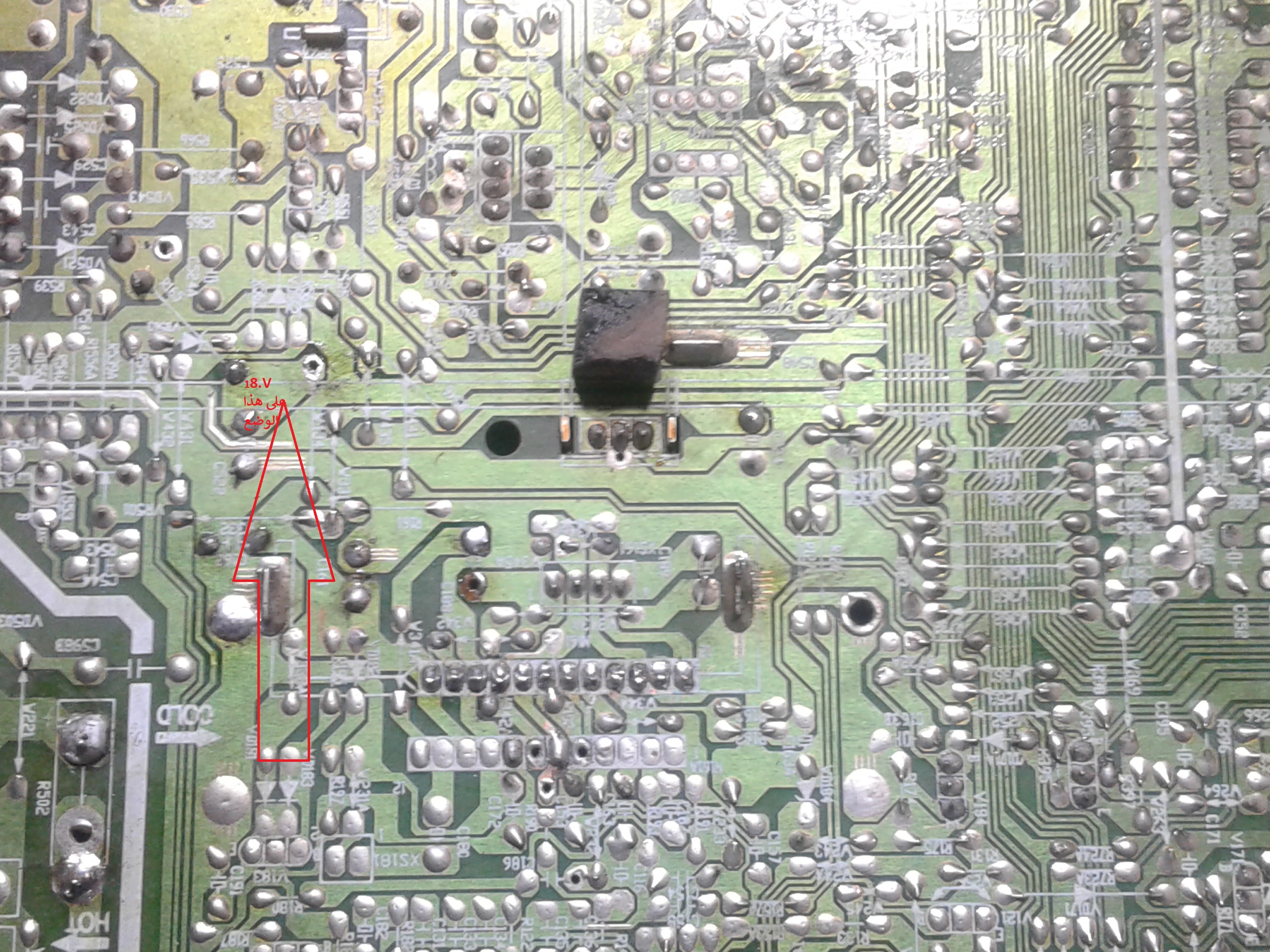

مرفق صورة ضوئية لمنطقة العطل

لان المخطط مختلف



ارجو ضبط الفولت قبل تركيب IC الصوت على وضع AV

110.5-23-7-10.5 V
اسف جدا للاطاله

[حافظ السويد]

انت تعمل على فصل المقاومة عن المكثف وهذا خطأ
والقياس بدون مكثف لايعطي قيمة صحيحة

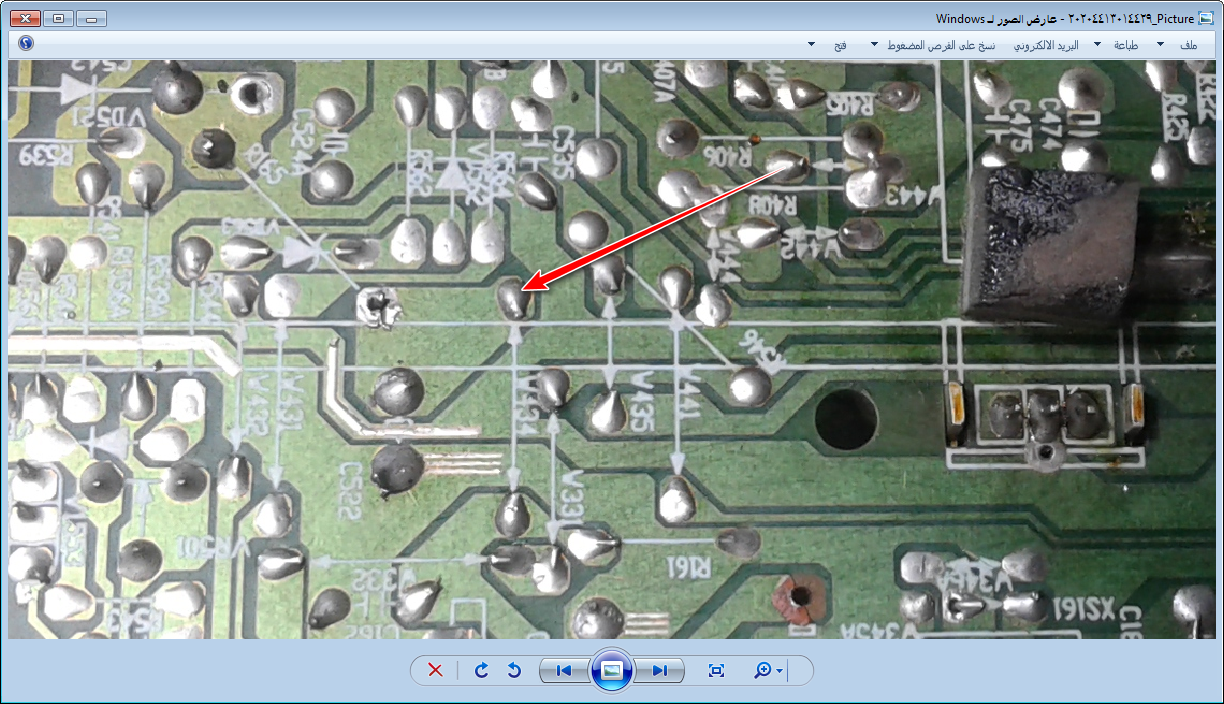

افصل طرف الجمبر المؤشر عليه
وقيس الجهد على المكثفc522 واخبرنا بالقيمة

[سمير سالم]

الفولت على المكثفC522 الان 12.6v

اركب IC الصوت

لدى الان

CD 7522 CS
و
AN17821A
و
AN 17820B
ايهما افضل

شكرا للمتابعه

[ابوفارس علاء]

راكب
AN17821A
وجرب

[سمير سالم]

تم تركيب AN17821A
الفولت على C522- 9V

بعد توصيل الجمبر W134

التشغيل على السرية

لايوجد صوت على RF
ويوجد وش على AV مع وجود صورة

وارتفاع فى السرية لحظيا تخنق تيار الجهاز وارتفاع شديد فى درجة حرارة R165

انا كنت على الحاله دى فى بداية العطل

لو دخلت ب 220 دائرة الباور هاتضرب لانها عملتها مرتين

هل هناك حل ولو ممكن المخطط بتاع الدائرة دى موجود اراجع عليه

اكون شاكر جدا

وهل ممكن بالتوضيح توصيل اطراف TDA 2003 على الشاسيه

للعمل كبديل .اذا لم يفلح بالمخطط

شكرا للمتابعه

[حافظ السويد]

لماذا تعمل على اصلاح الصوت

ودارة البور تضرب اذا شغلته على ال220

يجب اصلاح البور

ومن ثم اعمل على اصلاح الصوت

وممكن ان يكون عطل الصوت بسبب السيريا
في هذا الجهاز يجب ان لاتعمل السيريا في حالة كانت دارة البور سليمة

لم اجد المقاومةr165 اذكر مع اي المكونات مرتبطة من الجهتين
وابدل الترانسستورين
v511
v512

[سمير سالم]

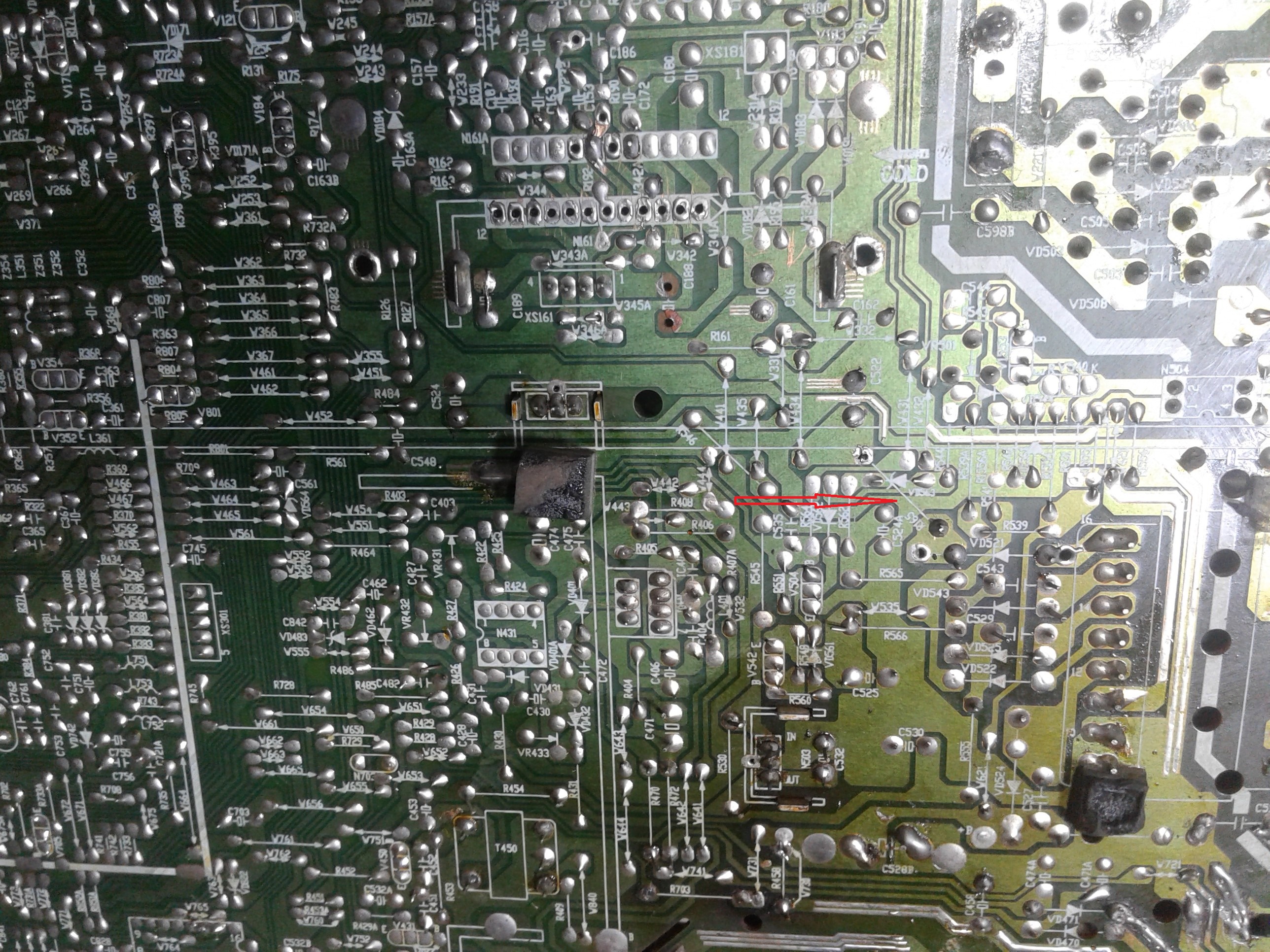

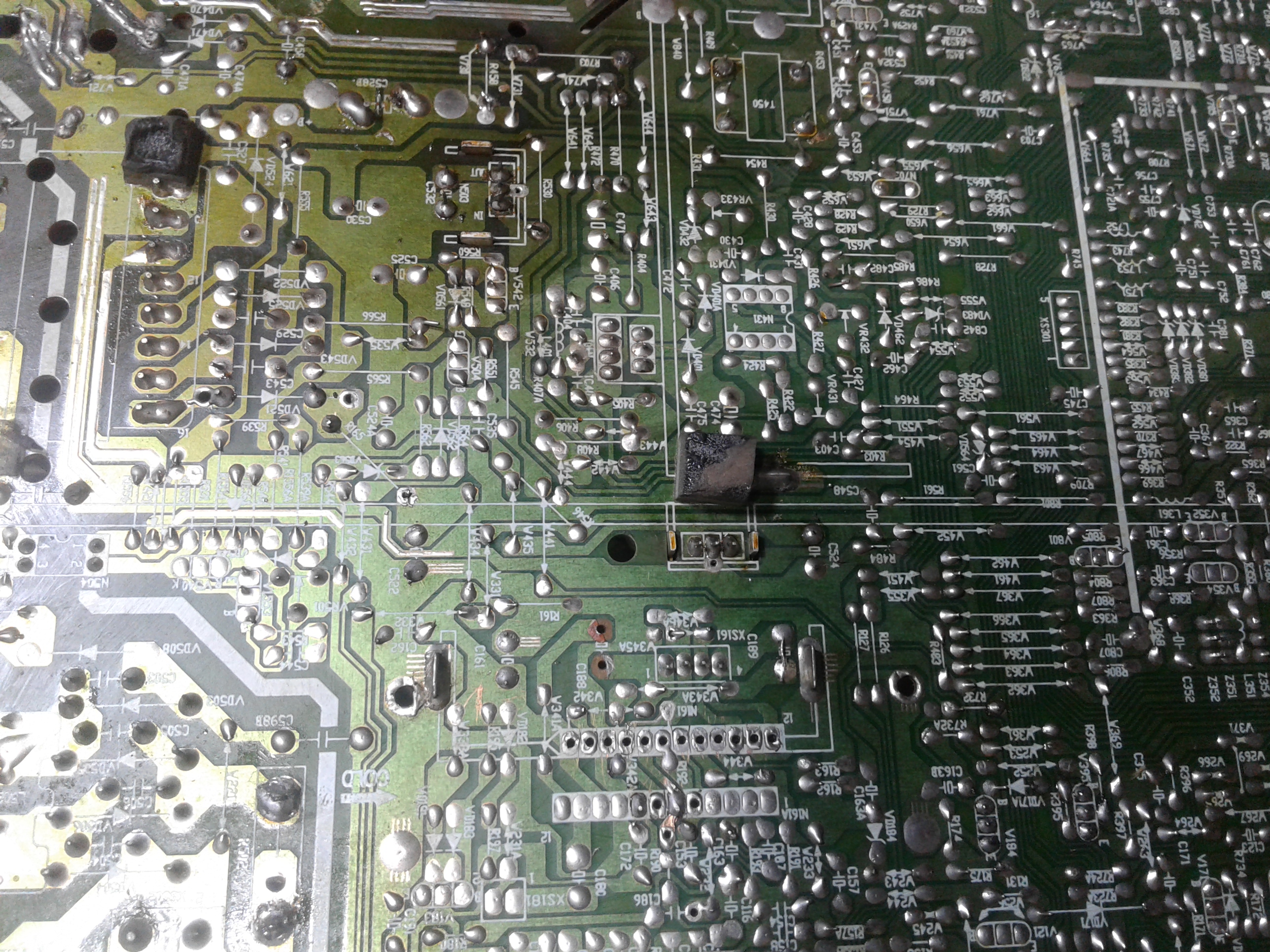

R 165

وكنت غيرت الترنزستورين V 184 و V395 وارقامهم C1815GR

ملحوظة

الجهاز يعمل مستقر باور وممتاز اثناء وجود الصورة AV

بمجرد توصيل المقاومة R165 يخرج صوت اشارة ووش بدون كلام

او توصيل المقاومة مع فصل الجنبر W 434


اذا فيه شىء بيرد على المكثف والمقاومة من منطقة IC الصوت مش قادر اوصل لها
او احددها .

[سمير سالم]

ملحوظة

ارضى الشاشة يختلف عن ارضى الشاسيه

بوضع قلم الافوميتر السالب على ارضى الشاشة

وبقياس ارضى الشاسيه او جسم التيونر يعطى قراءة 7.5 v بالسالب

فهل هذا طبيعى

عند قياس فولتC 522 من ارضى الشاسيه يصبح 18V

فى حالة رفع الجنبر عنه

[حافظ السويد]

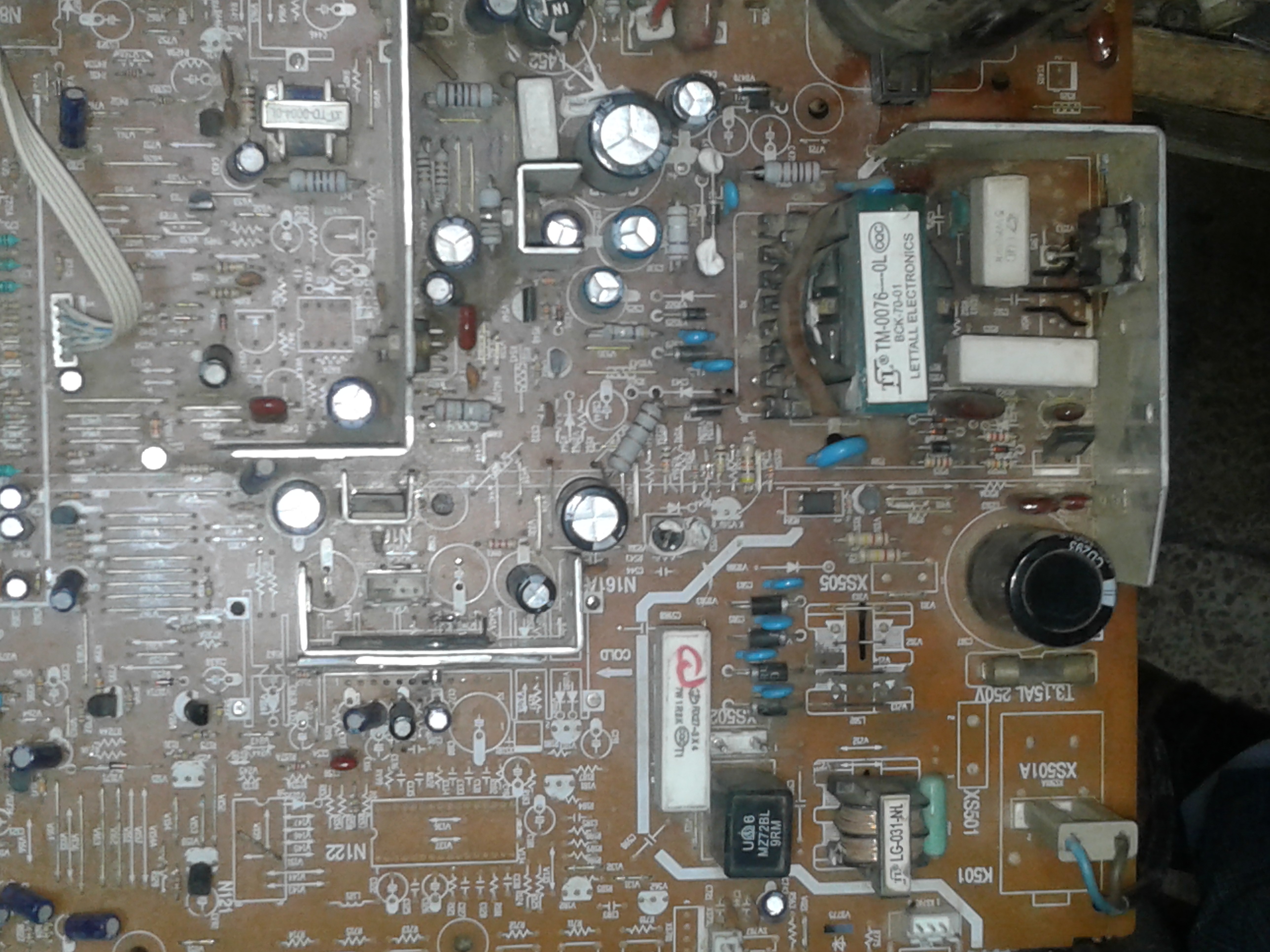

ارفع صورة من جهة المكونات للشاسيه تكون ايسي الصوت ظاهرة فيها

[سمير سالم]

[حافظ السويد]

احضر دارة صوت وركبها وجرب

[سمير سالم]

فيه سؤال

الفولت على مكثف C522 فى وضع TV يكون 12V
لما اقلب على AV ينخفض الفولت الى 2.7V تدريجيا ، مع وش وكأن الارسال غير موجود ، وإلا نفس العطل هايكون مع دائرة الصوت



ارجو المتابعه
