[تامر الدهشان]

السلام عليكم ورحمة الله
كيوماكس h1g3 الكبير القديم لمبه حمراء من تلقاء نفسة
بعد فحص الباور سليم وتجربة باور اخر ساليم نفس المشكلة
بعد قياس الفولطيات على الملفات و الايسهات والرجليتورات

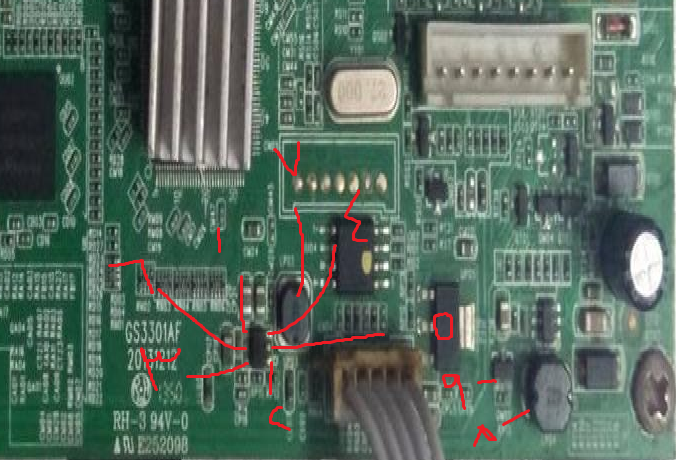

وجدت 5 فولط و 3.3 فولط ولم اجد 12 فولط على الملف رقم 8 بالصورة بجوار اى سى الاشارة وقمت بنزع ايسى الاشارة لاجديد
كما وجدت على الايسى المشار و رقمة B0GVNK اليه على الرجل رقم 1 وهو الدخل 5 فولط
والرجل 2 وجدت 4.9 فولط
وعلى الرجل رقم 3 و 4 لا يوجد فولط
والرجل 5 و 6 ارضى
كما ان الملف رقم 7 لا يوجد فولط ولا يوجد اى شورط على البرده ولا الايسى مع العلم ان الرجل رقم 3 متصلة بمقوات الفيد باك بجوار الرجل 3 .
ارجوا من عمالقة مصراوى سات الحل

[تامر الدهشان]

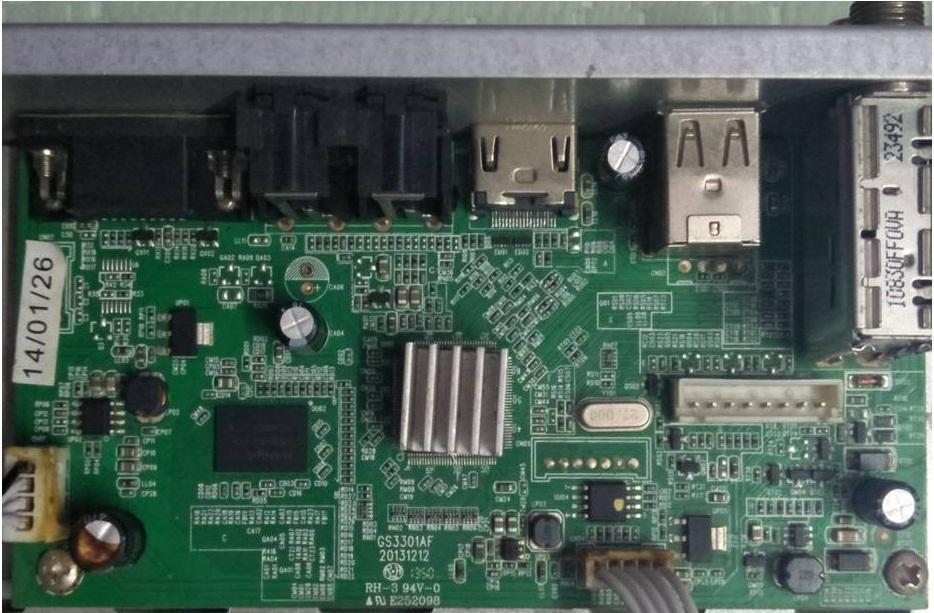

صورة كامله للبرده
ارجوا المساعده وشكرا

[م/ احمد شومان]

حضرتك تقصد ابو 3 رجول المشار علية لو هو دة روجوليتو ر الدخل 5 فولت والخرج 3.3

شوف منطقة الاشارة فيها شورت

[تامر الدهشان]

لا حضرتك ايسى 6 رجل وليس روجوليتو 3 رجل
لا وجود شورت فى منطقة الاشارة

[م/ احمد شومان]

المشاركة الأصلية كتبت بواسطة تامر الدهشان

لا حضرتك ايسى 6 رجل وليس رجليتور 3 رجل

تمام الايسى بيخد 5 فولت ويخرج 3.3 الى الفلاشة شوف الفلاشة عليه 3.3

[تامر الدهشان]

نعم موجود علي الفلاشة 3.3 فولط

[م/ احمد شومان]

وال 12 فولت بتوع ايسى الاشارة ام عطل فى الايسى او شورت فى مكثفات السيرميك الاجنب الايسى او الفولت مش واصل الية من خط 12

[تامر الدهشان]

انا رفعته من مكانه حتى اتاكد ان المشكله لس من منطقة الاشاره ولا يوجد اى شورت فى منطقة الاشارة لكن لايوجد فولط على الملف رقم 7 فى الصورة

[م/ احمد شومان]

المشاركة الأصلية كتبت بواسطة تامر الدهشان

انا رفعته من مكانه حتى اتاكد ان المشكله لس من منطقة الاشاره ولا يوجد اى شورت فى منطقة الاشارة لكن لايوجد فولط على الملف رقم 7 فى الصورة

حضرتك امشى مع خط 12 الى حد ماتوصل الى الفولت المفروض انة جيب الفولت من سوكت البور

تمام اسف الملف رقم 7 المفروض علية اما 3.3 او 1.7 واخد من الايسى المشار الية

[م/ احمد شومان]

حضرتك الملف رقم 7 مغزى البروسيسور غير الايسى الاجنبة اذا استمرا العيب ولم يخرج فولت كدة المشكلة فى المعالج

[تامر الدهشان]

صورة اوضح للبرده
الملف رقم 1 لا يوجد فولط تماما
2 الايسى رقمة B0GVNK الدخل 5 والخرج 5 وارجل المنتصف ارضى ولا يوجد فولط على باقى الارجل

[تامر الدهشان]

طيب هل للايسى رقمة B0GVNK ده بديل لانى لم اجده

[تامر الدهشان]

المشاركة الأصلية كتبت بواسطة م احمد شومان

حضرتك الملف رقم 7 مغزى البروسيسور غير الايسى الاجنبة اذا استمرا العيب ولم يخرج فولت كدة المشكلة فى المعالج

يا هندسه هل يوجد له بديل

[م/ احمد شومان]

دة رقم الايسى المشار الية فى الصورة الموفقة من قبالى

كدة خرج الايسى مش مظبوط لزم تغير

[تامر الدهشان]

المشاركة الأصلية كتبت بواسطة م احمد شومان

دة رقم الايسى المشار الية فى الصورة الموفقة من قبالى

كدة خرج الايسى مش مظبوط لزم تغير

تمام يا هندسه هجيب نفس الرقم واغيره واوفيك بالنتيجه شكرا لحضرتك
