[masmas8]

السلام عليكم ورحمه الله وبركاته
أعضاء مصراوي سات الكرام
تحيه طيبه وبعد

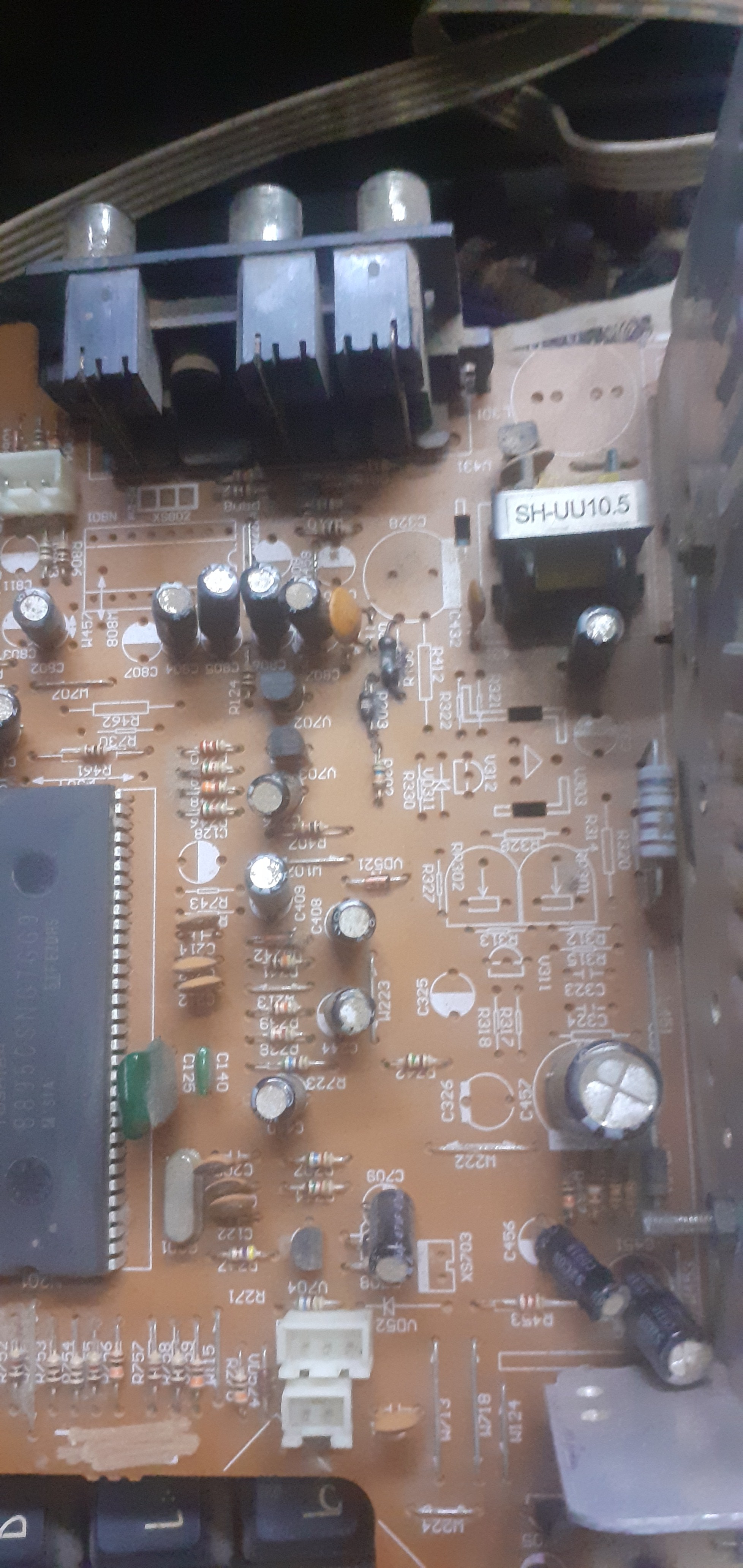

تلفزيون صيني تقريبا 20 بوصه ورقه الموديل مقطوعه من الظهر , اللاين تالف وأتلف معاه مقاومه ABL لكن الحمد لله توصل إلي قيمتها 10 كيلوا تقريبا مع تغيير مكثف عديم القطبيه بقيمه 50/1 فولت لكن توجد عدد2 مقاومه محترقه في منطقه العمليات دائما ما تتلف مع اللاين أريد أن أعرف قيمتها لأن معي كذا قيمه ولا أريد أن أجرب عشوائي , أرجوا تحديد قيمه ال2 مقاومه ومرفق صوره للشاسيه , أرجوا الرد والمتابعه وجزاكم الله كل خير وإليكم بيانات الشاسيه الداخليه

آيسي العمليات
8895CSNG7GG9
آيسي الفرتكال
LA78040

آيسي الصوت
TDA2003

ترنزستوار البور
C5148

ترنزستوار بور اللاين
D2499


https://b.top4top.io/p_2619530fa1.jpg

[حافظ السويد]

اذكر ارقام المقاومتين من على الشاسيه

[masmas8]

أزيك يا بشمهندس حافظ أسأل الله تعالي أن يبلغنا عنك السلامه ويسترها معاك , أرقام المقاومات R408 و R203

[حافظ السويد]

اهلا وسهلا
اذكر رقم الشاسيه

[masmas8]

هوا في رقميين الأول في مقدمه الشاسيه
FL02-061

والثاني بجوار سوكت اليوك
94V-0E231121C-102

[حسن شحاتة ابو روفان]

اليك المخطط

[حسن شحاتة ابو روفان]

وهذا هو الرقم الصحيح
FL02-061

[حافظ السويد]

لم اجد مخطط بهذه الارقام
والشاسيهات المشابهة ارقام المقاومات غير موجودة
ارفع صورتين لكامل الشاسيه من الجهتين

[masmas8]

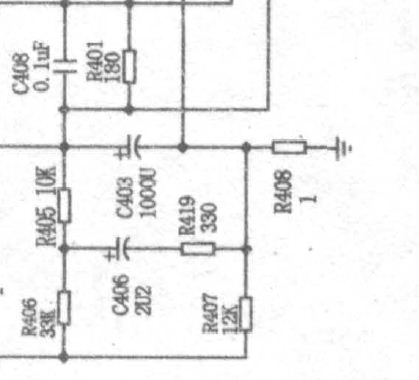

تقريبا يا هندسه ليس هوا نفس المخطط لأن مثلا R408 في المخطط متصله بالأرضي وفي الشاسيه ليست كذلك ودي صوره
https://e.top4top.io/p_2619qohae1.jpg

[masmas8]

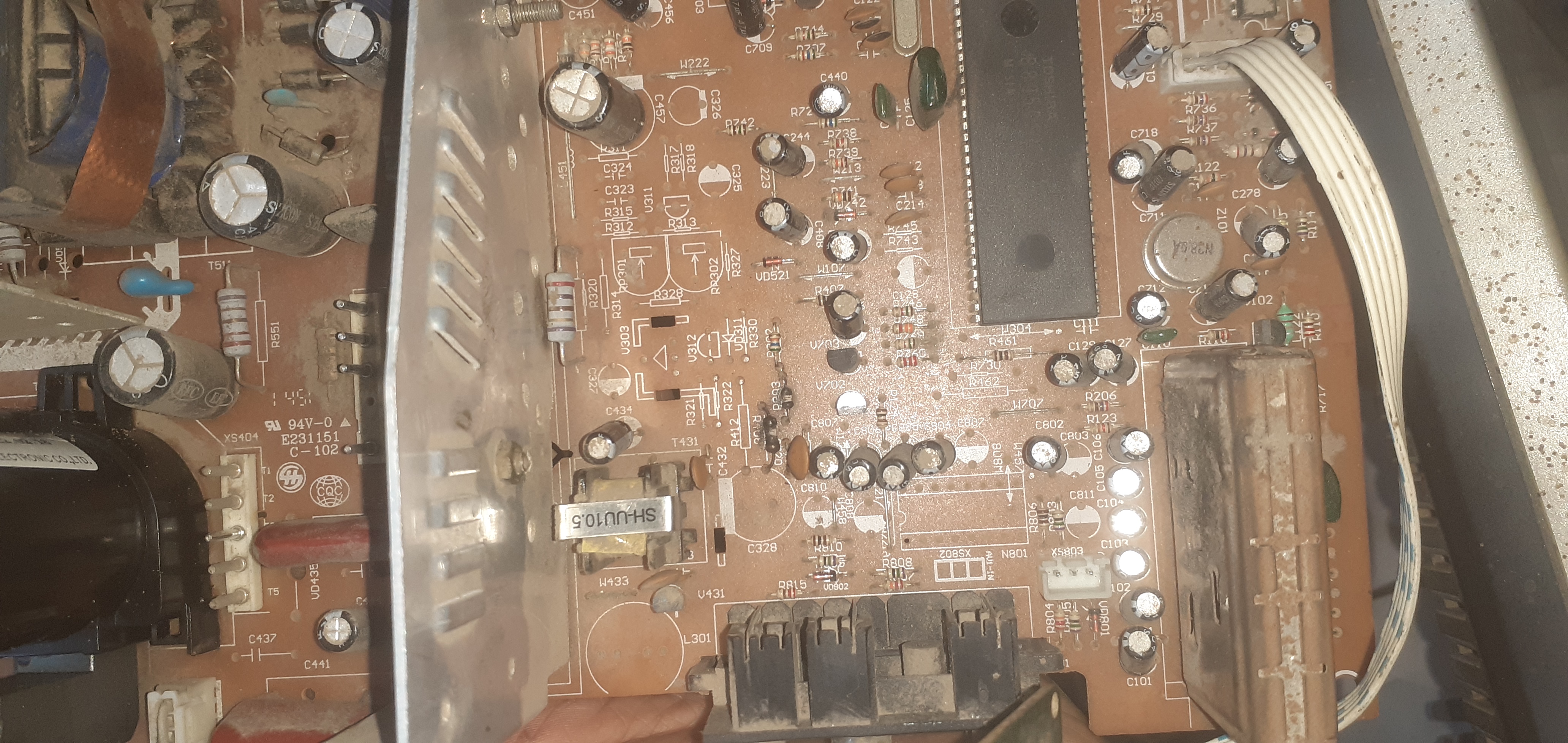

https://d.top4top.io/p_261936xrn1.jpg

https://f.top4top.io/p_26194snc71.jpg

[حافظ السويد]

اعتقد انني نوهت الصور لكامل الشاسيه

[masmas8]

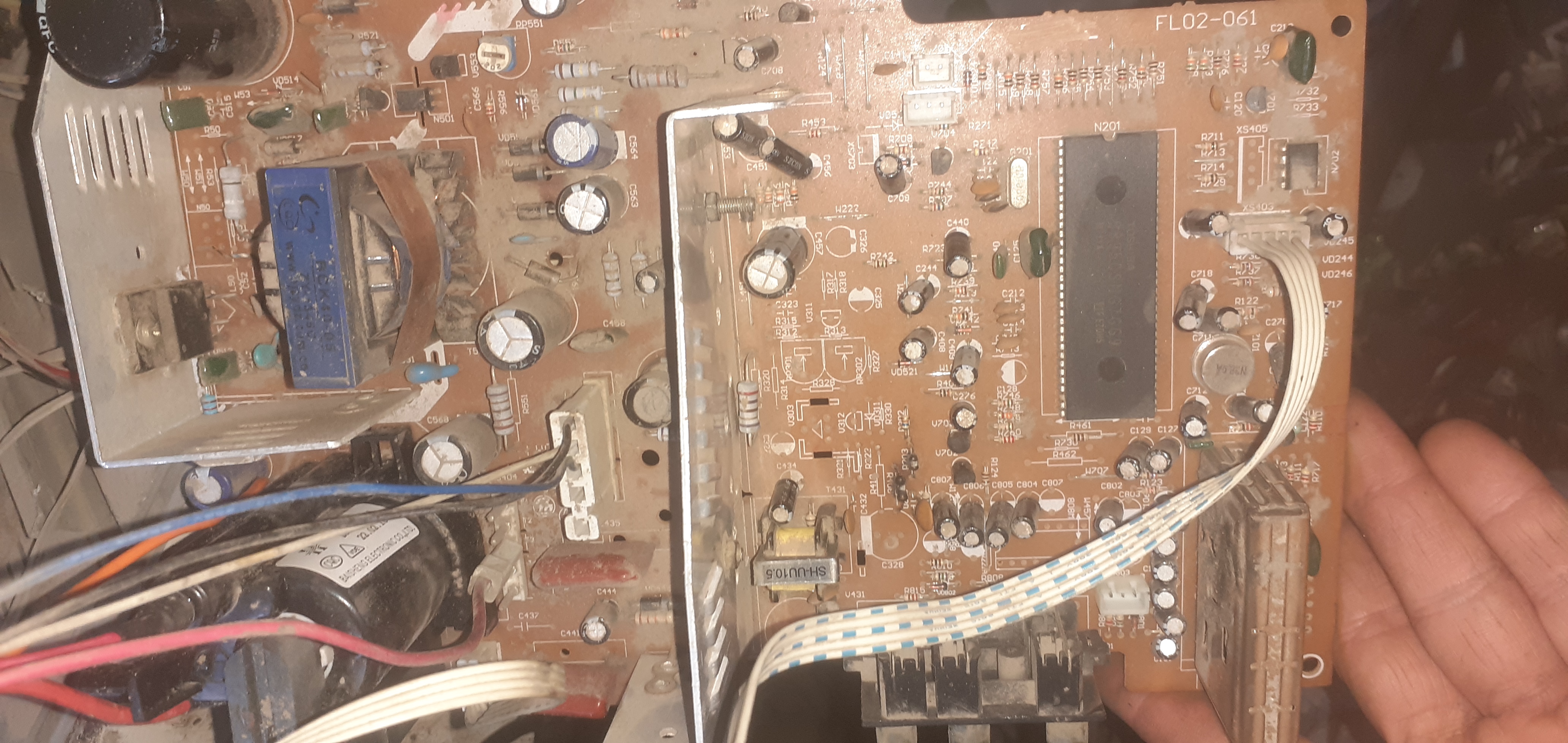

https://i.top4top.io/p_26194uwa61.jpg

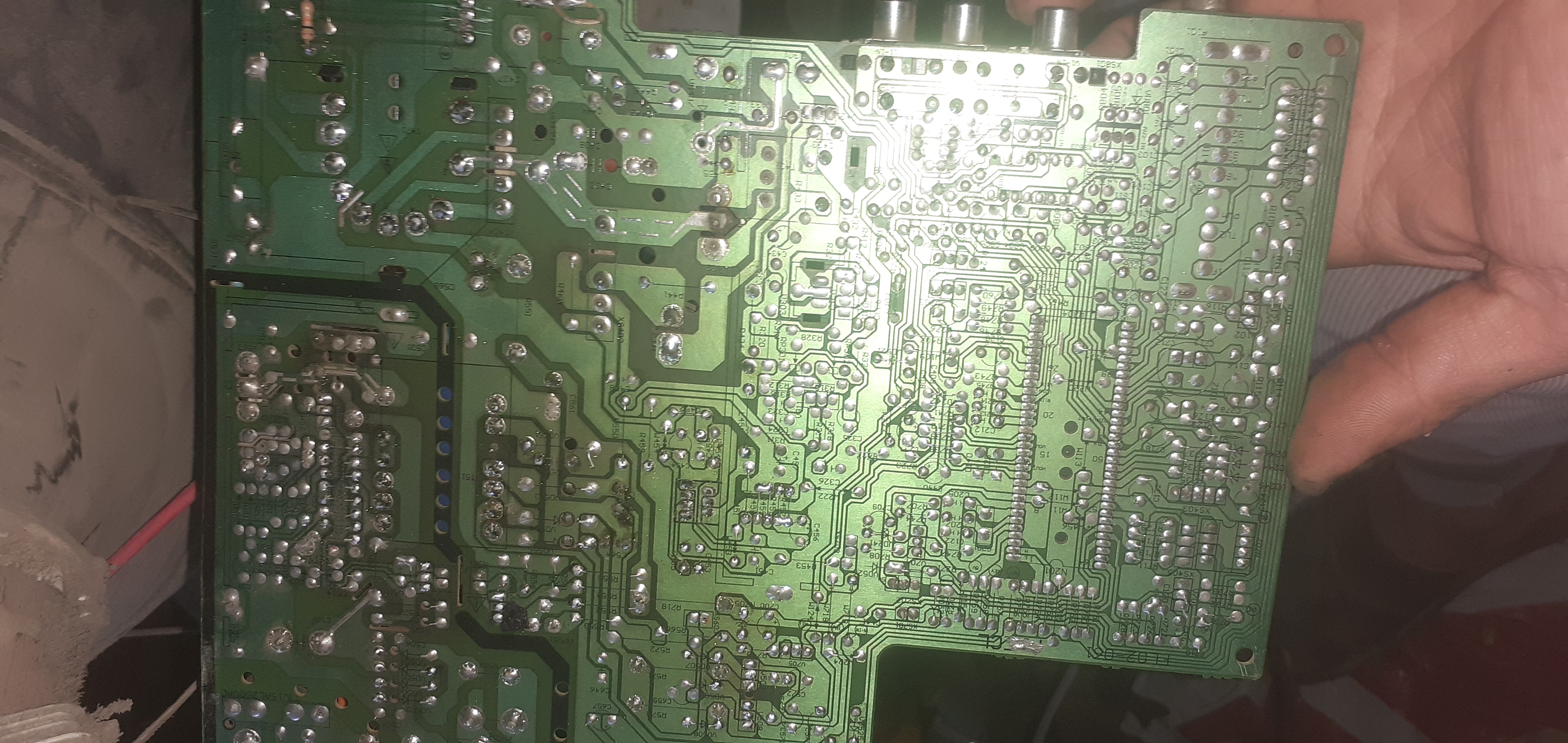

https://i.top4top.io/p_2619zhxzm1.jpg

[حافظ السويد]

لم اتمكن من معرفة قيم المقاومات
اذكر الوان المقاومةr302

[masmas8]

المقاومات متفحمه عالاخر يا هندسه لا أستطيع أذكر أي لون

[حافظ السويد]

انا ذكرت المقاومةr203وليس302
وهي مرتبطة ب302
وغير محروقة
واذكر قيمة المقاومة المرتبطة بالطرف 8 في اللاين
التي قمت بتركيبها
