أرجوا المساعده في عطل تلفزيون NEC

masmas8 · #1 2021/09/30, 10:32 PM

السلام عليكم ورحمه الله وبركاته
أعضاء مصراوي سات الكرام
تحيه طيبه وبعد

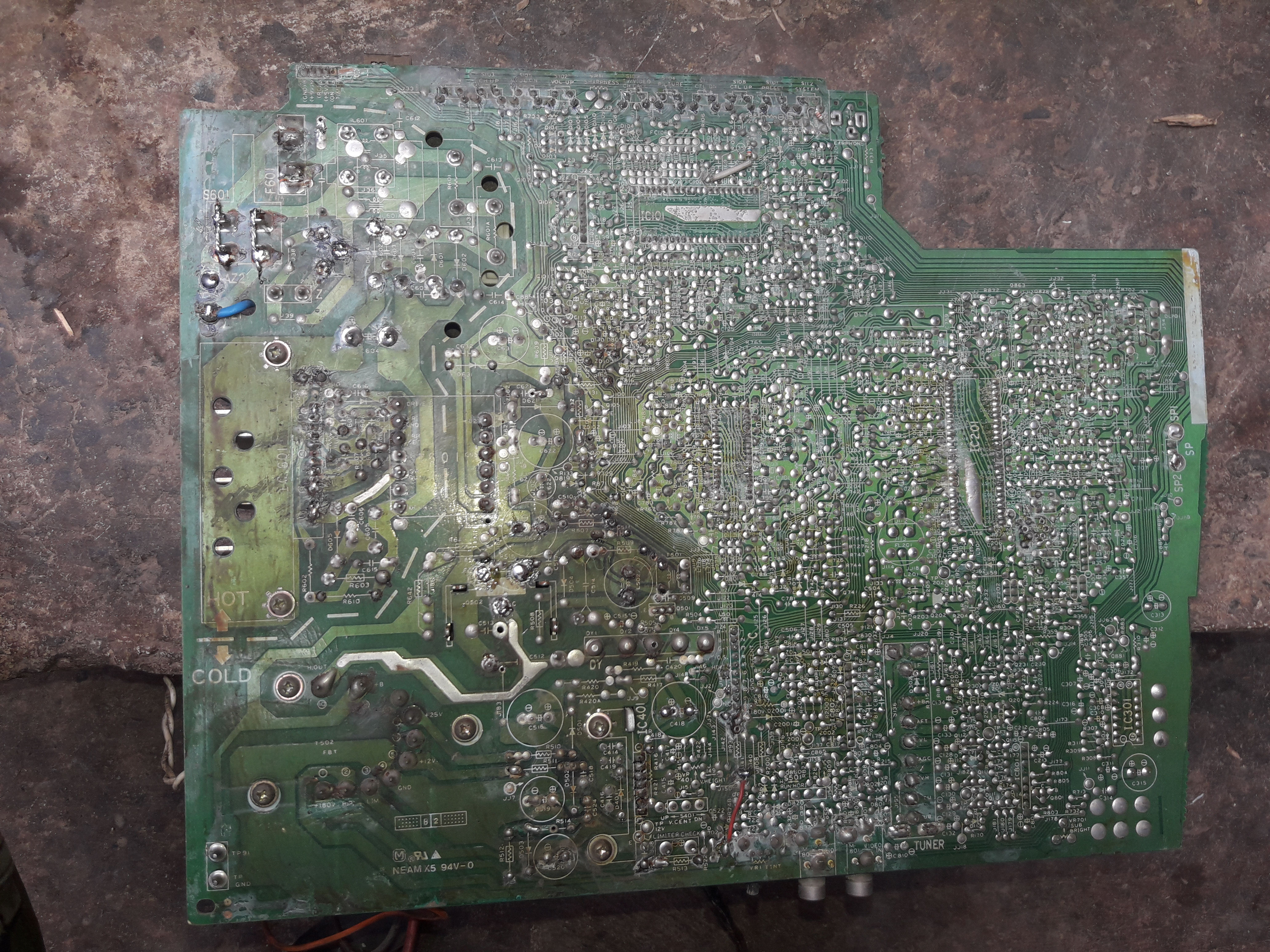

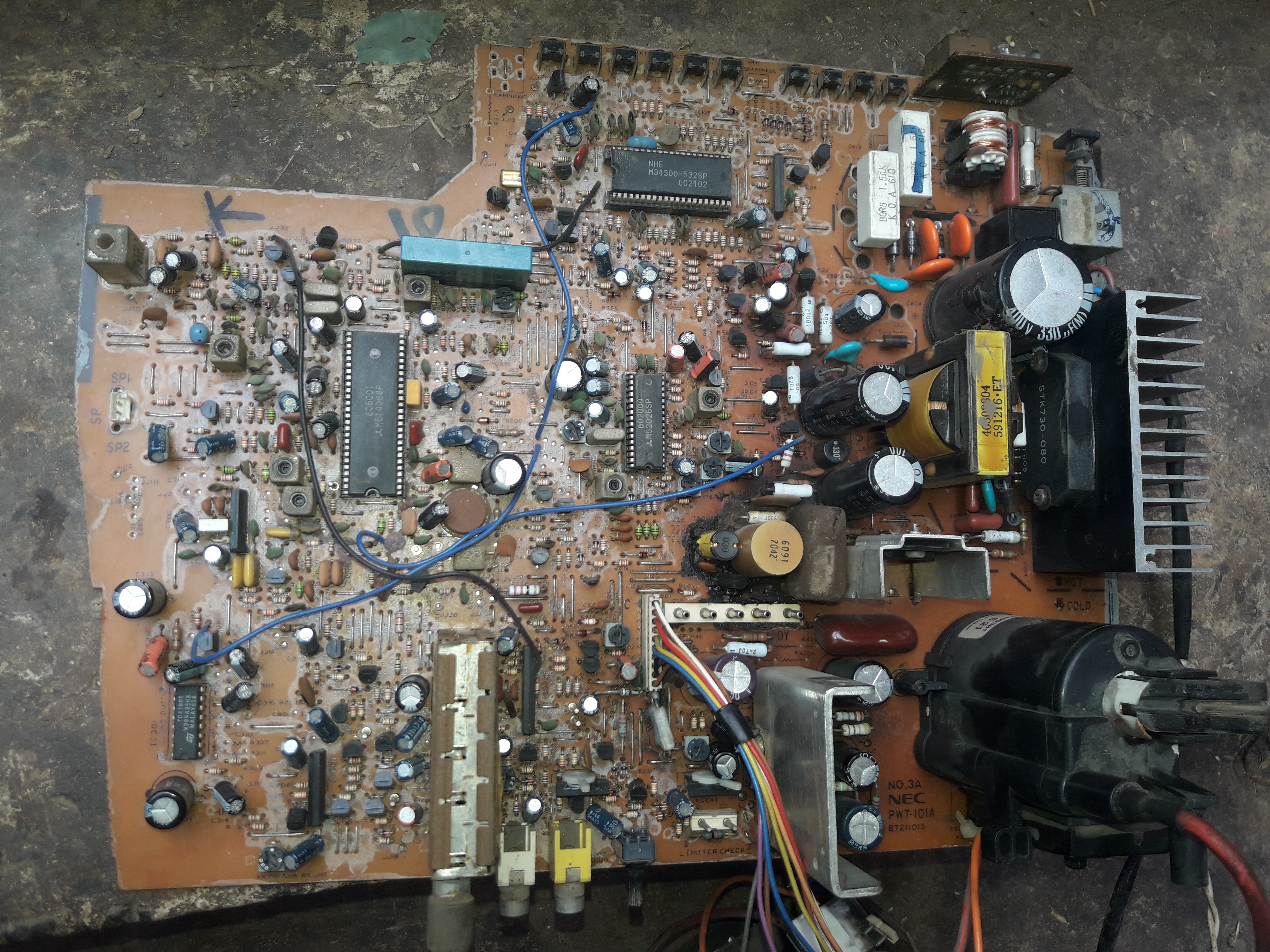

تلفزيون 16 بوصه NEC موديل CT-1621(DS)MH , عطل إستاند باي الليد الأخضر مضيء وثابت وبالكشف عليه ظاهريا سليم وبقياس الجهود تمام وتشعر كأن الجهاز يعمل ولكن بدون ضغط عالي نهائيا , جهد ال110 مستقر وواصل اللاين , إتجهدت لدريفر النبضه وجد علي جنب حوالي 146 فولت والجانب الأخر لا يوجد أي جهد بقياسه سليم وتم تغييره وبرضوا الوضوع كما هوا , تم تغيير ترانزستوار بجوار الدريفر مسؤل عن النبضه C2482 والوضع كما هوا كما تم تغيير ترنزستوار اللاين أيضا ولا جديد , أرجوا المساعده العاجله لأن الشك متجه لللاين ولا يوجد عندي بديل أخر فاريت المساعده والإفاده ومرفق صور للشاسيه وإليكم بيانات الشاسيه الداخليه :-
آيسي العلميات
M51408SP

آيسي البور
STK730-080

آيسي الفرتكال
AN5515

ترنزستوار اللأين
D1555

آيسي الصوت
TDA1905

أرجوا المساعده وجزاكم الله كل خير

https://h.top4top.io/p_2099r66861.jpg

https://g.top4top.io/p_2099j61i31.jpg

حافظ السويد · #2 2021/09/30, 10:41 PM

اذا لايوجد جهد على منتصف ترانسستور النبضة
ابدل دريفر النبضة
وجرب

masmas8 · #3 2021/09/30, 10:47 PM

أزيك يا هندسه , حضرتك يوجد جهد علي الطرف المنتصف لترنزستوار دريفر النبضه في حدود 145 فولت وأنا ذكرت أني قمت بتغيير دريفر النبضه والترنزستوار و أرجوا المتابعه وجزاك الله كل خير

حافظ السويد · #4 2021/09/30, 10:57 PM

ابدل ايسي الابروم
وجرب

masmas8 · #5 2021/09/30, 11:06 PM

معلش يا هندسه أول مره أفتح جهاز زي ده , أنا متعود علي شكل واحد لأيسي الأبروم يكون 8 أطراف وأرقامه تبدأ ب24C0 لكن مش لاقي نفس النوع ولا الأسم , أرجوا توضيح مكانه وأسف جدا جدا للسؤال أعذرني أول مره أفتح النوع ده وجزاك الله كل خير

حافظ السويد · #6 2021/09/30, 11:17 PM

من الواضح في الصورة لايوجد ايسي ابروم
تاكد من وجود حوالي1.5 فولت على الطرف20 في الايسيM51408SP

masmas8 · #7 2021/09/30, 11:24 PM

منا بقول فعلا لا يوجد , قست كما أشرت يا هندسه لا يوجد أي جهود نهائيا , أرجوا المتابعه وجزاك الله كل خير

حافظ السويد · #8 2021/09/30, 11:30 PM

هل يوجد جهد9 فولت على الطرف19 اذا لايوجد تابعه حتى مصدر تغذيته وتاكد منه

حافظ السويد · #9 2021/09/30, 11:49 PM

عفوا
الطرف11 وليس الطرف19

masmas8 · #10 2021/09/30, 11:52 PM

الخطوط كلها سليمه والمقاومات قياستها مظبوطه والغريب أن منطقه العمليات كلها ليس بها أي فولت وعند الفحص سن الأفوا لمس طرفيين ترنزستوار دريفر النبضه , سمعت صوت يحدث في اللاين أنا إحترت في الأنواع دي رخمه بجد غير التوشيبا أو الصيني , أسف جدا يا هندسه لو فيه أي جديد لديك أكون شاكر جدا لحضرتك

حافظ السويد · #11 2021/09/30, 11:53 PM

راجع مشاركتي السابقة

masmas8 · #12 2021/09/30, 11:54 PM

لا يوجد أيضا علي أي طرف منطقه العمليات ميته

حافظ السويد · #13 2021/09/30, 11:57 PM

الجهد9 فولت الى الطرف11 يخرج من الترانسستورQ106 والتراسستورQ105 عبر المقاومةR234
تاكد منها جميعها

masmas8 · #14 2021/10/01, 12:06 AM

حاضر يا هندسه ولكن ممكن أكمل مع حضرتك غدا لاني متعب جدا اليوم وأحتاج للراحه , ستأكد مما أشرت به وأرد عليك غدا ولك مني جزيل الشكر والإمتنان وتصبح بألف خير يا هندسه

أحمد محمود محمد قاسم · #15 2023/05/08, 03:55 PM

لو سمحت عندي تلفزيون ان سي 14 بوصه عطل باور لاين عند تغيير باور اللاين بيشتغل فتره بسيطه وباور اللاين بيقفل ثاني
تلفزيون مصري 2 اي سي
اي سي الكبير LA78810
فرتكال. LA7840 مشط العريض
بور لين d5071
كهربا c4429
