[الهوارى200]

السلام عليكم ورحمة الله وبركاته
بعد التحيه
اخواتي الفنيين عندي مشكلة في تلفزيون ايكو 14 بوصة موديل NGT-14W6
الجهاز لايوجد به ضغط عالي او لم يقلاع عند توصيل الكهرباء للجهاز تظهر لمبة البيان ثم تطفئ وجهود خروج الشوبر هم 10و12و109
وتم تغيير مكفين علي خروج الشوبر وهم c845و
c856
وتم تغيير ايضا امام ايسي الفرتكال وهم C318وC319
ولايوجد اي جهود علي دليفر النبضه ولا ترنسستور النبضة
ارقام الايسهات هي :
البروسيسرtda11136
الفيرتكال 9302
اباور الاين 5023
باور الكهرباء jcs7n60f
الصوت 2025

[(سعيد)]

ترفع صوره للشاسيه

[حافظ السويد]

قيس الجهد على المكثفC843
واخبرنا به

[الهوارى200]

المشاركة الأصلية كتبت بواسطة حافظ السويد

قيس الجهد على المكثفC843
واخبرنا به

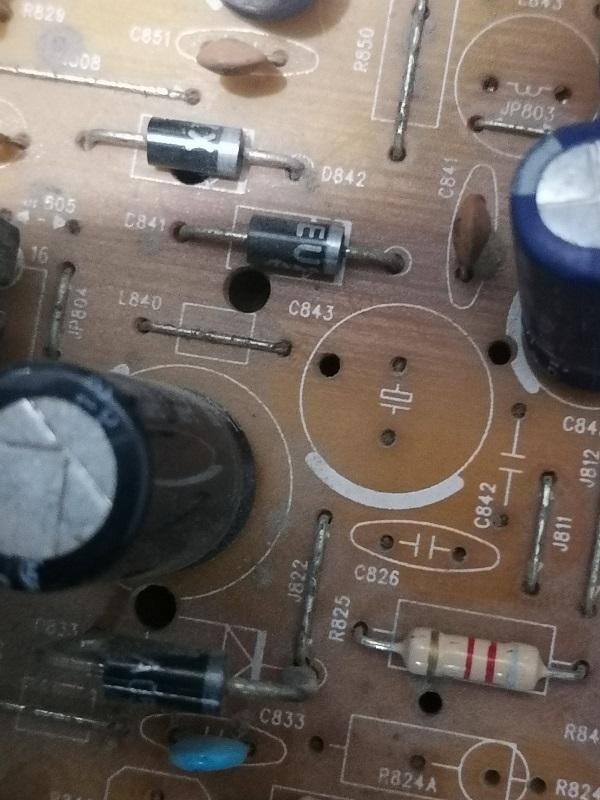

المكان C843 فارغ لايوجد مكثف والجهد موجود علي الطرف الموجب 12 فولت

[حافظ السويد]

هذا الجهد يجب أن يصل إلى دريفر التبضة
تابع مكان طرف المكثف حتى درايفر النبضة
وتأكد من سلامة المكونات والخط

[الهوارى200]

تم تتبع الخط وجدت عدد 2 مقاومة R402 و R403 تالفين وبعد تغييرهم وصل الجهد علي النبضه تمام لاكن ظهر عطل جديد وهو عند توصيل الجهاز بالكهرباء الجهاز يفتح لثواني ثم يفصل ولمبة البيان تطفئ و تنور با ستمرار بطيئ

[(سعيد)]

وأثناء ما لمبة البيان بتطفى والتنورة بكون الفولت كام على باور الاين وايسى الفرتكال

[الهوارى200]

المشاركة الأصلية كتبت بواسطة (سعيد)

وأثناء ما لمبة البيان بتطفى والتنورة بكون الفولت كام على باور الاين وايسى الفرتكال

بيكون الجهد علي باور اللاين 109
وعلي الفرتكال معدوم الجهد لان جهد الفرتكال بيخرج من اللاين

[ابوفارس علاء]

غير الفرتكال

[الهوارى200]

المشاركة الأصلية كتبت بواسطة ابوفارس علاء

غير الفرتكال

تمام تم ازالت العطل الحمد لله والجهاز اشتغل
العطل كان في خط فاصل في R311وD313 وتم اتصال الخط والحمد لله اشتغل الجهاز
اشكركم جميعا علي المساعدة وازالت العطل
كل التقدير والاحترام لحضرتكم جميعا
