[فارس المصرى]

أخوانى الكرام
نرى ونسمع عن مبرمجة كذا ومبرمجة كذا وآلاف الجنيهات
طيب وأمثالنا الغلابة يكفيهم يتفرجوا
هيا بنا نعمل سويا مبرمجة الغلابةCxx/Mstar/Micronas
بسيطة وسهلة وإن شاء الله بعد نهاية الموضوع أى أخ يستطيع تنفيذها ما دام هناك الإخلاص فى إيصال المعلومة

يمكنك عن طريقها شحن أى إيبروم أو سحب الفلاشة أو شحنها من أى شاشة عن طريق كابل الشاشة VGA

كان أخ لنا قد أتى بالدائرة أو المخطط من قبل وقام بتنفيذها وسأريكم صورة من تصميمه جزاه الله خيرا

هذا تصميمى للمبرمجة

وهذه صورة من تصميم أخى

وهذا هو المخطط

هذه صورة بعد تصميمها ببرنامج رسم الدوائر

هذه صورة لسحب الفلاشة من شاشة سامسونج

نكتفى الآن بهذا القدر لأننى لا أستطيع إدراج صور أخرى وسنكمل بعد إعتماد ما سبق

[محمد احمد فرج]

تسلم ايدك استاذ فارس

[Moh-elkzaz]

تسلم ايديك

شكرا لتنفيذها

[فارس المصرى]

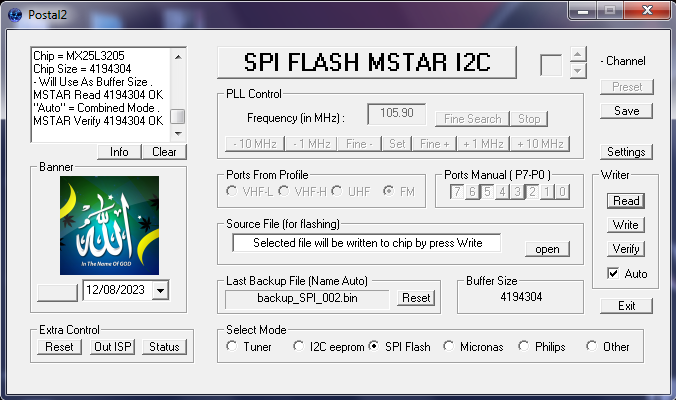

وهذه صورة لسحب فلاشة شاشة سامسونج عن طريق Mstar

لا حظ العلامة أسفل البرنامج أننا إخترنا Spi flash

صورة للتحقق بعد إتمام القراءة

يكمل التحقق

نهاية التحقق بنجاح

وقد سبق لى أن شرحت البرنامج POSTAL2 هذا فى مصراوى سات

بقى المهم وهو ملف PDF بالمرفقات فيه التصميم لتقوموا بطباعته على ورقة مجلة اللآمع أو ررقة عادية A4 أحد وجهيها لامع والجميع متوفر

ثم تقوم بطباعتها على البوردة كما فعلت أنا ومبروك عليك

[فارس المصرى]

ومن تعديلاتى ويمكنكم الإستفادة منه :
المبرمجة POSTAL2 أيضا التى شرحتها فى مصراوى سات من قبل
حاولت دمج المبرمجتين معا وقد تم بنجاح فأصبحت SPI + 42CXX
وهذه صورها

لم يكن بها الأسلاك التى ترونها لكن بإضافة سوكيت للشحن بأدبتور خارجى وجدتها ميزة فأضفته
وأيضا لتظبيط الجهد 3.3V & 5V تلقائيا بدون بريدج أو مفتاح
فلذلك ظهرت الأسلاك.

[اسلا م محمد]

تسلم ايدك استاذ فارس

[manst2005]

تسلم ايدك استاذ فارس

[فارس المصرى]

وهذه صورة التصميم من ملف الـ PDF وهذه للإطلاع فقط أما الطباعة هى الـ PDF

شرح البرنامج لمن يحتاج

الى اللقاء

[ابوosama]

الله يفتح عليك

[M.Y/Abo Karma]

الله ينور عليك يا هندسه

[العملاق للشفرات]

الله ينور عليك

[المايسترو]

ممتاز جدا
تسلم ايدك

[mostafa68]

الله ينور عليك يا هندسه

[HIMA_SOFT]

تسلم ايدك استاذ فارس

[Mr.Mohamed Fatthy]

الله ينور عليك
