[radytarbk]

كيوماكس 999 v1 القديم الاسمر فاصل اشاره القنوات وخارج التيونر هو 11/14 ممكن حل قياس lm317 هو 24.15.13

[حسين31]

اخى الكريم راجع خروج فولت دائره الكهرباء
والمكثف 400 فولت غيره بدون ترددو16 على1000
وخرجالتيونر يكون 14 و18
وقياس lm تكونعلى فناه افقى
يخرج18اوعلى فناه راسى يخرج14 اوالعكس فى خروج التيونر

[م ربيع الجادورى]

تغير ال lm و الريجوليتور مع التاكد من خرج البولر

[مهندس محمودعبدالحميد]

اخى الفاضل اذا كان خرج lm 317 زى ما بتقول 13 و15 و24 يبقى كدا المشكله عندك فى المقاومات الطبع اكيد فيهم واحده اوبن وممكن يكون lm 317 نفسه تالف وطبعا زى ما ذكر الاخوه عليك التاكد من خرج البور اولا

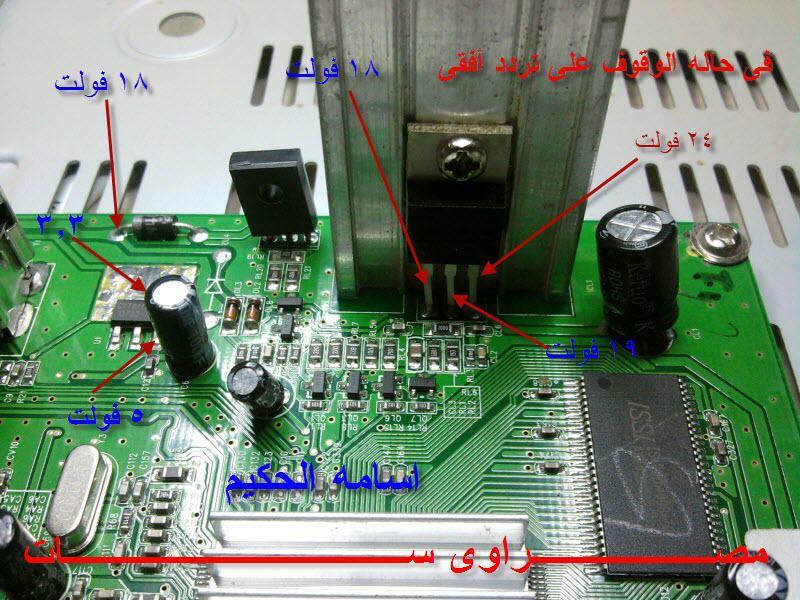

ويا ريت لو تلاحظ دخل وخرج البور على lm 317 المرفق فى الصوره

[احمد سمير]

المشاركة الأصلية كتبت بواسطة حسين31

اخى الكريم راجع خروج فولت دائره الكهرباء
والمكثف 400 فولت غيره بدون ترددو16 على1000
وخرجالتيونر يكون 14 و18
وقياس lm تكونعلى فناه افقى
يخرج18اوعلى فناه راسى يخرج14 اوالعكس فى خروج التيونر

الله ينور عليك ياغالى

رد ممتاز ورائع

[radytarbk]

النجده فى الجهاز ده قلت اغير دايرة باور الاول تكون شغاله بدون مشاكل ركبت الدايره ادانى لمبه حمرا ونقطتين خضر شيلتها تانى وركبت اللى كانت شغاله مفيش فايد لمبه حمرا ونقتطين خضر غيرت الرجليتور بواحد مضمون بردونفس المشكله سخنت على البروسيسور والرامه والفلاشه ممكن حل ياخونا ان زهقت

[مهندس محمودعبدالحميد]

المشاركة الأصلية كتبت بواسطة radytarbk

النجده فى الجهاز ده قلت اغير دايرة باور الاول تكون شغاله بدون مشاكل ركبت الدايره ادانى لمبه حمرا ونقطتين خضر شيلتها تانى وركبت اللى كانت شغاله مفيش فايد لمبه حمرا ونقتطين خضر غيرت الرجليتور بواحد مضمون بردونفس المشكله سخنت على البروسيسور والرامه والفلاشه ممكن حل ياخونا ان زهقت

يا اخى الفاضل كان يجب عليك قبل تركيب الدائره الاخرى انك تتاكد من فولتها لان لو فيه فولت عالى فى هذه الدائره ينتج عنه تلف البروسيسور
