جيتاج عائلة ستار سات حصرى لمصراوى سات
السلام عليكم

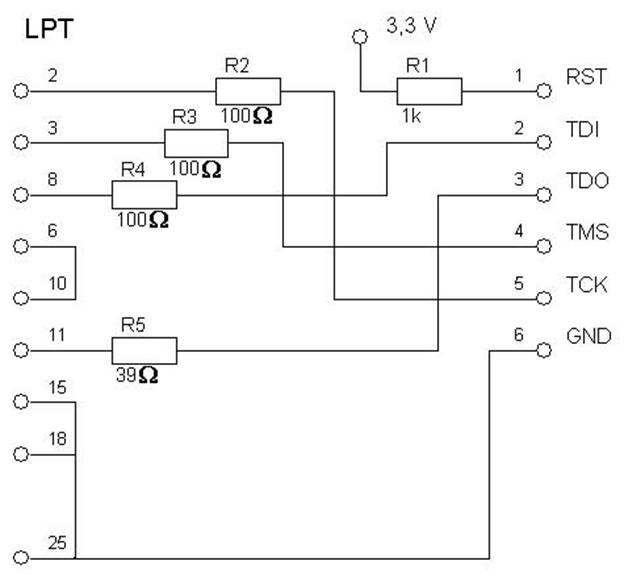

لعيون مصراوى سات جيتاج ستار سات والعائله كامل لعيون كل الاخوه نبدأ فى صنع الجيتاج LPT اسنانها من 1 الى 25  استعمال 4 مقاومات بقيمه 100 اوم وهذه ماكنها واتجاهها 2........................TCK 3........................TMS 8........................TDI 11.......................TDO 6 توحد مع 10 15 توحد مع 18 .1819.20.21.22.23.24.25 كلها موحده و هى GND اما الان مع المقاومه الخامسه و هى 1كيلو ويمكن إستبدالها ب1.5كيلو ومكانها RST تدهب مباشره الى 3.3 فولط الموجوده فى الجهاز ويمكن الاستغناء عنها واستعمال سلك م3.3فولط الى RST هذا هو كابل الجيتاك
----------------------------
مشاهدة جميع مواضيع وليدعاطف
|
|
#2
2011/04/24, 06:42 PM
|
||||
|
||||
نقاط ربط الجيتاج على ستارسات D 4200 العادي

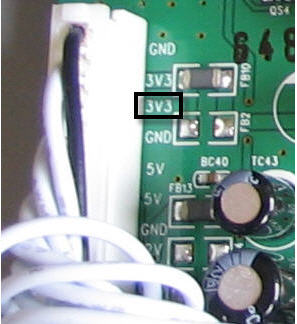

النوع B  RST نقوم بأخد وحدة تغدية الجيتاج 3.3v كما نلاحظ في الصورة
----------------------------
مشاهدة جميع مواضيع وليدعاطف
|
|
#3
2011/04/24, 07:06 PM
|
|||||
|
|||||
----------------------------
مشاهدة جميع مواضيع غريب عثمان
|
|
#4
2011/04/24, 07:11 PM
|
||||
|
||||
|
ودى صوره توضح كل شىء واعذرونى لعدم التنسيق
 تحياتى للجميع
----------------------------
مشاهدة جميع مواضيع وليدعاطف
|
|
#5
2011/04/24, 07:17 PM
|
|||||
|
|||||
----------------------------
مشاهدة جميع مواضيع غريب عثمان
|
|
#6
2011/04/24, 07:21 PM
|
||||
|
||||
|
وده صوره توضح عملية الجيتاج
 ارجو من الاخوه تنسيق الموضوع لكى يستفيد منه الاخوه جميعا وتحياتى لكم جميعا وان شاء الله هرفع كل ملفات البوت والفلاش وكل الملفات الازمه
----------------------------
مشاهدة جميع مواضيع وليدعاطف
|
|
#7
2011/04/24, 07:26 PM
|
||||
|
||||
|
----------------------------
مشاهدة جميع مواضيع وليدعاطف
|
|
#8
2011/04/24, 07:34 PM
|
||||
|
||||
|
----------------------------
مشاهدة جميع مواضيع وليدعاطف
|
|
#9
2011/04/25, 01:34 PM
|
||||
|
||||
----------------------------
مشاهدة جميع مواضيع ابوosama
|
|
#10
2011/04/25, 06:04 PM
|
||||
|
||||
|
----------------------------
مشاهدة جميع مواضيع وليدعاطف
|
|
#11
2011/04/25, 06:31 PM
|
||||
|
||||
----------------------------
مشاهدة جميع مواضيع ابوosama
|
|
#12
2011/05/03, 03:33 PM
|
||||
|
||||
|
----------------------------
مشاهدة جميع مواضيع محمدفولي
|
|
#13
2011/07/09, 04:03 AM
|
|||
|
|||
|
----------------------------
مشاهدة جميع مواضيع nor2006
|
|
#14
2011/07/11, 04:10 AM
|
||||
|
||||
|
----------------------------
مشاهدة جميع مواضيع waelasad2007
|
|
#15
2012/01/17, 06:57 PM
|
|||
|
|||
|
----------------------------
مشاهدة جميع مواضيع naoder
|
 |
|
