[BOUBAKER1979]

السلام عليكم

تلفاز شاسى صينى فاصل بور و جدت c4460 و 2 ديود شورت غيرتهم و قبل ان اوصل الكهرباء بالتغذية هناك ترانزيستور c3807 لم يعطى شور فى كل الاتجهات لكن يعطى قرائة فى الاتجاهين بين base و collecteur هل يعتبر تالف و يجب استبداله اخشى ان يتلف ما قمت بالاستبداله

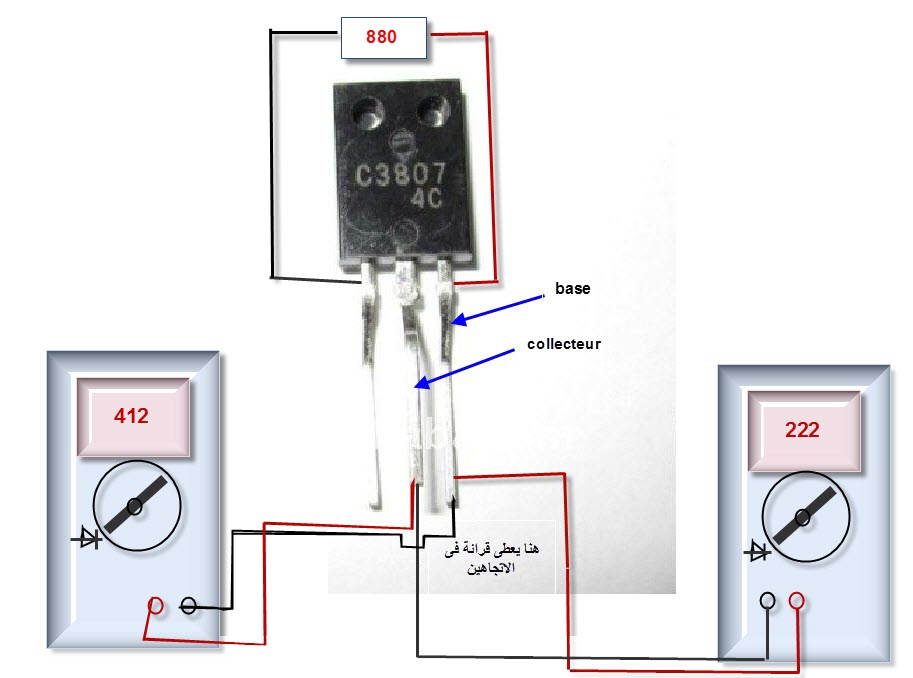

القراءة التى يعطها الترانسيستور كما بالصوره

[حمدى البندى]

اخى الغالى غير الباور وتأكد من الترانسستور c جنب التبريد
ثم راجع على السليكونات ومكثفات مابعد الشوبر وتاكد من باور اللاين
ومتابعين معاك

[BOUBAKER1979]

بارك الله فيك اخى
قمت بتفحص كل الديودات فى خرج الشوبر كلها سليمه
كذلك ماقبل الشوبر الزينارات سليمه و المقاوات قياساتها سليمه فقط 2 ديود
التوحيد تالفان و c4460
PTC عند التسخين عليها ترتفع مقاومتها يعنى انها سليمه
بالنسبه الى بور اللاين وجدت نفس الشيىء مع ترانيستور الافقى يعطى قرائه 70 فى الأتجاهين بين BASE و EMMETTOR رقمه D1651c

ما رايأيك فى القرائة التى اعطها الترانسيستورين c3807 و D1651c هل هما تالفان

انا اخى اقتنيت c4460 و 2 ديود التالفين لكن لا استطيع تركبها ما لم اتكد هل
D1651c و c3807 سليمان ام لا و الا سيتلف ترنسيستور c4460

[وليد هانى]

الاية المشكلة ياغالى متغير الترانزستور c3807 معاك

[BOUBAKER1979]

وليد هانى

مشكور على المرور الطيب لكن انت مش فاهم مثلى ههههههههه

[مهندس محمودعبدالحميد]

متابعه ممتازه استاذ حمدى وبالفعل هذه الدائره طالما تلف بها ترانزوستر البور الكبير فلابد من تلف الترانزوستر الصغير c3807 وبخصوص توضيح القياس الذى افاده به صاحب الموضوع فالترنزوستر تالف ويجب تغييره

[BOUBAKER1979]

اخى حمدى البندى وليد هانى شكرا لمروركما الطيب

انا ابحث عن الطريقه العلمية فى تتبع الاعطال يعنى عند القياس بالمتركس لا بد ان اعرف ان القطعه تالف ام لا

بعد تحميل ملفات الداتاشيت اسنتجت ان c3807 تالف اما ترانسيستور اللاين D1651c فهو سليم

هذا سليم لانه اعطى نفس القراءاة الممكنه على الدتاشيت


اما هذا فهو تالف لانه اضاف قراءة اكثر مما هو موجود على الداتاشيت
القرائة بين base و emmetteur الصحيحه تكون فى اتجاه واحد

[حمدى البندى]

طيب انت كدة تمام يا هندسة
منتظرين ردك بالاصلاح
والى مذيد من التقدم
تحيتى

[مصطفى المصرى]

المشاركة الأصلية كتبت بواسطة مهندس محمودعبدالحميد

متابعه ممتازه استاذ حمدى وبالفعل هذه الدائره طالما تلف بها ترانزوستر البور الكبير فلابد من تلف الترانزوستر الصغير c3807 وبخصوص توضيح القياس الذى افاده به صاحب الموضوع فالترنزوستر تالف ويجب تغييره

كلام علمى ياريت الاخوه كلهم يفهموا يعنى ايه الكترونيات والله اسهل مما تتخيلوا
يعنى لو الواحد فرغ نفسه كوقت مكالمه تلفونيه كل يوم يصبح فنى
يا اخوان الالكترونيات ليست تصليح اعطال ولكن اساسيات
واساس طريقه القياس السليمه والله لا تستغرق فى التعليم اكثر من ساعه
برجاء من جميع الاخوه اجهاد الزهن ولو 10 دقائق كل يوم
حتى نلحق بركب التكنولوجيا

[BOUBAKER1979]

شكرا لك اخى مهندس محمودعبدالحميد و لكل الاخوة

انا اخوكم مجرد مبتدىء استعمل مادرسته و لا افهم كثيرا فى الصيانه بمساعدتكم
انشاء الله اصلح تلفازى غدا اقتنى c3807 و اجرب
لكن هناك قطعه اخوانى و تحتوى على ترانسيستور و و تخرج منها ثلاث خيوط
داخل غلاف بلاستيكى قل لى البائع انها تعوض دائرة البور و معها ورقة فيها
كيفية تركيبها فما رايكم فيها

[مهندس محمودعبدالحميد]

هذه الدائره يا غالى تسمى دائره بور اسوليتر ولا نقوم بتركيبها الا للضروره فقط لا غير

[BOUBAKER1979]

المشاركة الأصلية كتبت بواسطة مهندس محمودعبدالحميد

هذه الدائره يا غالى تسمى دائره بور اسوليتر ولا نقوم بتركيبها الا للضروره فقط لا غير

بارك الله فيك اخى مهندس محمودعبدالحميد

[BOUBAKER1979]

الحمد الله تم اصلاح الجهاز

لم اجد الترانسيستور c3807 فاضطررت الى اقتناء دائره بور اسوليتر و قمت بتركيبها

شكرا لكم اخوانى فى امان الله و حفضه

[ابوتقى 20]

المشاركة الأصلية كتبت بواسطة BOUBAKER1979

الحمد الله تم اصلاح الجهاز

لم اجد الترانسيستور c3807 فاضطررت الى اقتناء دائره بور اسوليتر و قمت بتركيبها

شكرا لكم اخوانى فى امان الله و حفضه

مبروك ياغالى اصلاح جهازك
واذاكانت المشكلة فى c3807 يمكنك تركيب c2655 كبديل والاتنين متوفرين وهذا للعلم فقط للاعطال القادمة
وتقبل تحياتى
